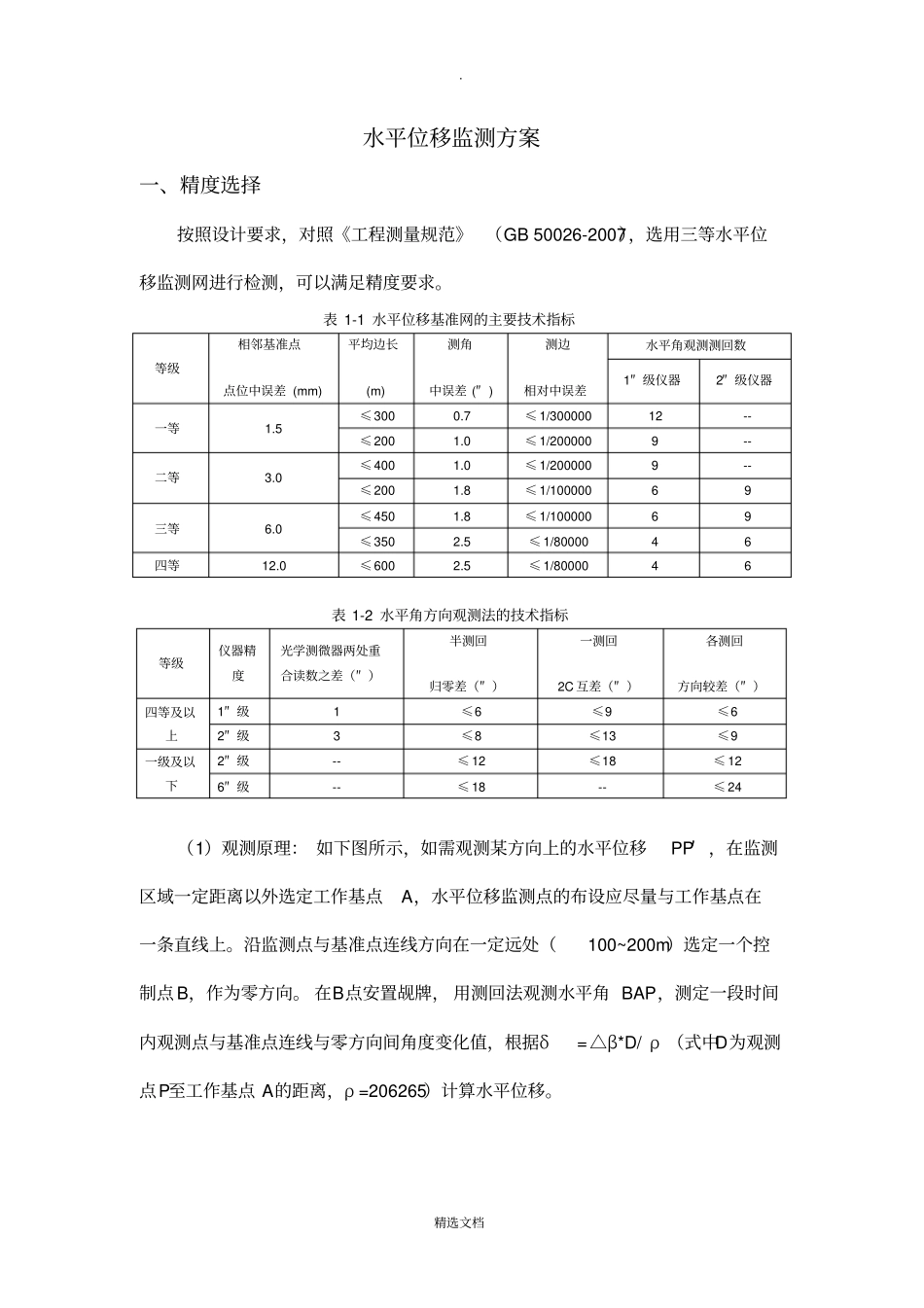

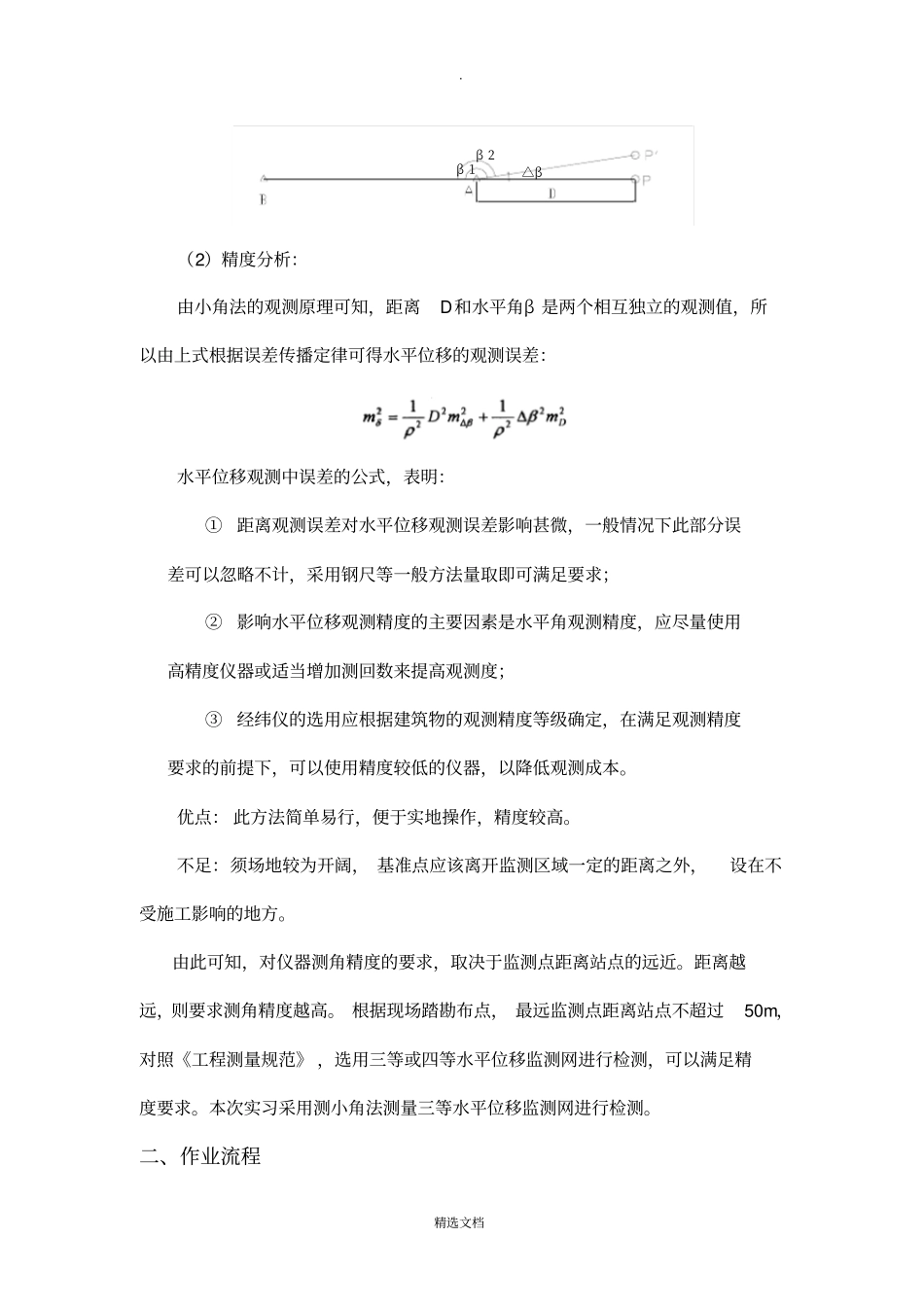

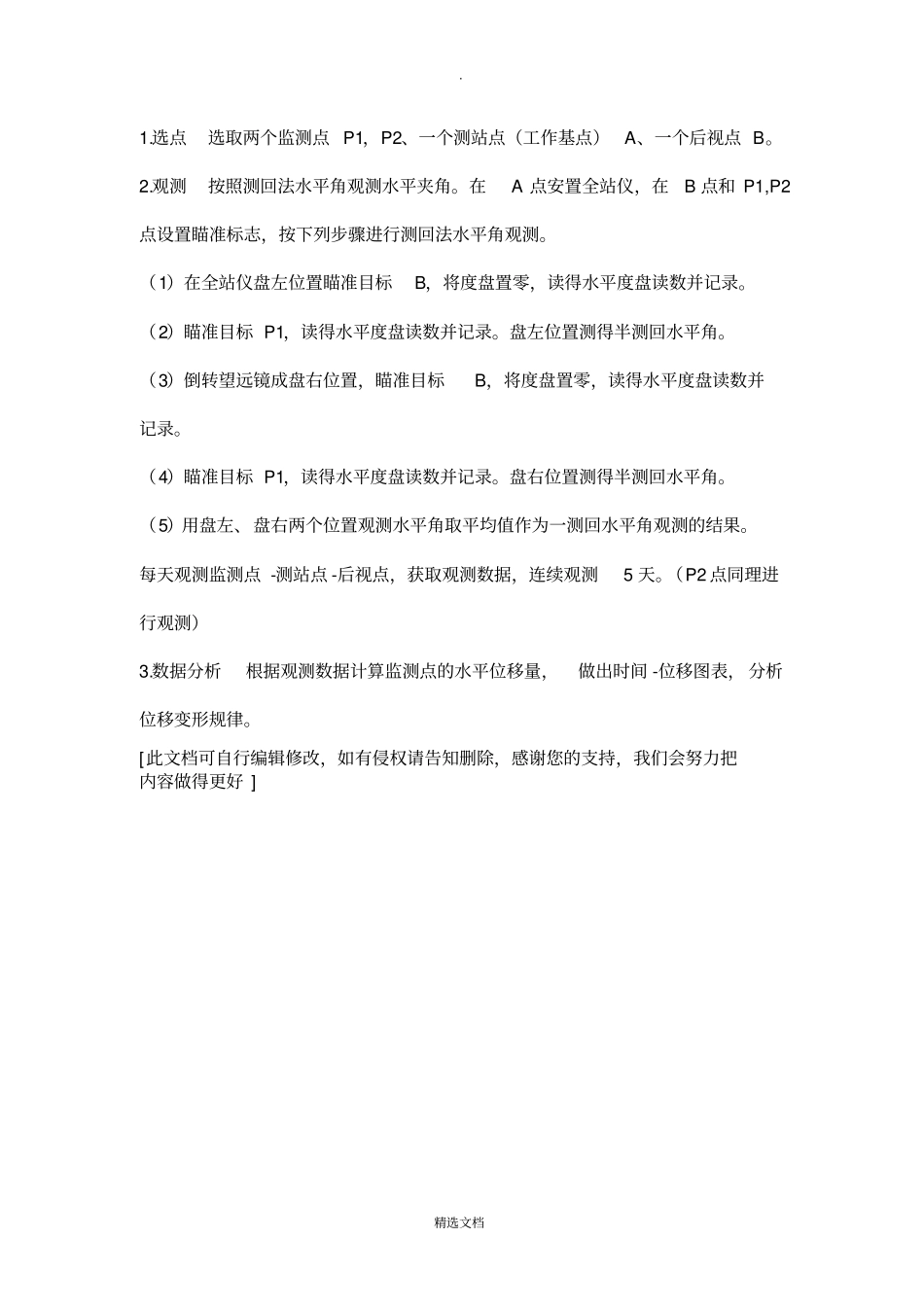

.精选文档水平位移监测方案一、精度选择按照设计要求，对照《工程测量规范》（GB50026-2007），选用三等水平位移监测网进行检测，可以满足精度要求。表1-1水平位移基准网的主要技术指标等级相邻基准点点位中误差(mm)平均边长(m)测角中误差(″)测边相对中误差水平角观测测回数1″级仪器2″级仪器一等1.5≤3000.7≤1/30000012--≤2001.0≤1/2000009--二等3.0≤4001.0≤1/2000009--≤2001.8≤1/10000069三等6.0≤4501.8≤1/10000069≤3502.5≤1/8000046四等12.0≤6002.5≤1/8000046表1-2水平角方向观测法的技术指标等级仪器精度光学测微器两处重合读数之差（″）半测回归零差（″）一测回2C互差（″）各测回方向较差（″）四等及以上1″级1≤6≤9≤62″级3≤8≤13≤9一级及以下2″级--≤12≤18≤126″级--≤18--≤24（1）观测原理：如下图所示，如需观测某方向上的水平位移PP′，在监测区域一定距离以外选定工作基点A，水平位移监测点的布设应尽量与工作基点在一条直线上。沿监测点与基准点连线方向在一定远处（100~200m）选定一个控制点B，作为零方向。在B点安置觇牌，用测回法观测水平角BAP，测定一段时间内观测点与基准点连线与零方向间角度变化值，根据δ=△β*D/ρ（式中D为观测点P至工作基点A的距离，ρ=206265）计算水平位移。.精选文档△ββ2β1（2）精度分析：由小角法的观测原理可知，距离D和水平角β是两个相互独立的观测值，所以由上式根据误差传播定律可得水平位移的观测误差：水平位移观测中误差的公式，表明：①距离观测误差对水平位移观测误差影响甚微，一般情况下此部分误差可以忽略不计，采用钢尺等一般方法量取即可满足要求；②影响水平位移观测精度的主要因素是水平角观测精度，应尽量使用高精度仪器或适当增加测回数来提高观测度；③经纬仪的选用应根据建筑物的观测精度等级确定，在满足观测精度要求的前提下，可以使用精度较低的仪器，以降低观测成本。优点：此方法简单易行，便于实地操作，精度较高。不足：须场地较为开阔，基准点应该离开监测区域一定的距离之外，设在不受施工影响的地方。由此可知，对仪器测角精度的要求，取决于监测点距离站点的远近。距离越远，则要求测角精度越高。根据现场踏勘布点，最远监测点距离站点不超过50m，对照《工程测量规范》，选用三等或四等水平位移监测网进行检测，可以满足精度要求。本次实习采用测小角法测量三等水平位移监测网进行检测。二、作业流程.精选文档1.选点选取两个监测点P1，P2、一个测站点（工作基点）A、一个后视点B。2.观测按照测回法水平角观测水平夹角。在A点安置全站仪，在B点和P1,P2点设置瞄准标志，按下列步骤进行测回法水平角观测。（1）在全站仪盘左位置瞄准目标B，将度盘置零，读得水平度盘读数并记录。（2）瞄准目标P1，读得水平度盘读数并记录。盘左位置测得半测回水平角。（3）倒转望远镜成盘右位置，瞄准目标B，将度盘置零，读得水平度盘读数并记录。（4）瞄准目标P1，读得水平度盘读数并记录。盘右位置测得半测回水平角。（5）用盘左、盘右两个位置观测水平角取平均值作为一测回水平角观测的结果。每天观测监测点-测站点-后视点，获取观测数据，连续观测5天。（P2点同理进行观测）3.数据分析根据观测数据计算监测点的水平位移量，做出时间-位移图表，分析位移变形规律。[此文档可自行编辑修改，如有侵权请告知删除，感谢您的支持，我们会努力把内容做得更好]
