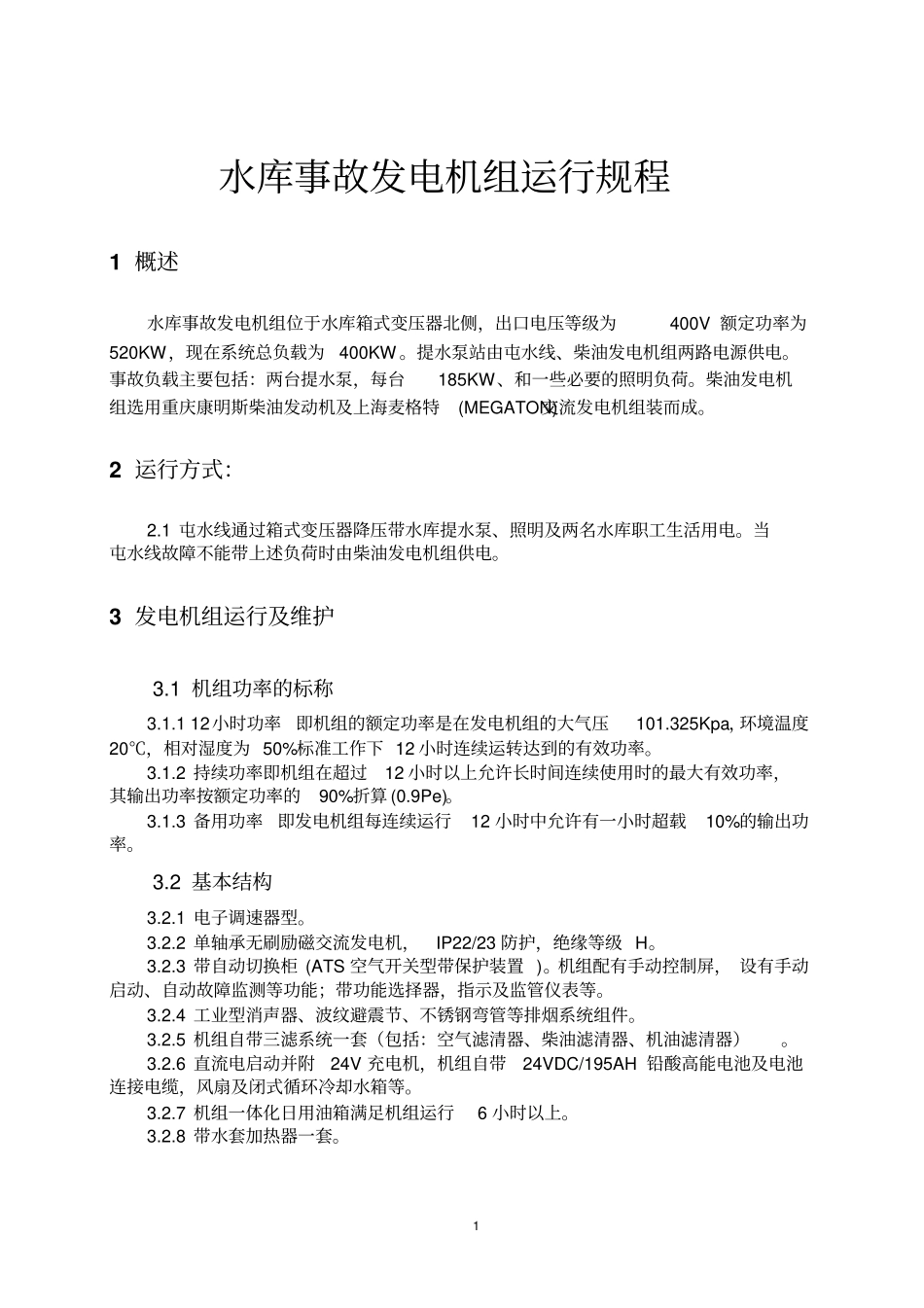

1水库事故发电机组运行规程1概述水库事故发电机组位于水库箱式变压器北侧，出口电压等级为400V额定功率为520KW，现在系统总负载为400KW。提水泵站由屯水线、柴油发电机组两路电源供电。事故负载主要包括：两台提水泵，每台185KW、和一些必要的照明负荷。柴油发电机组选用重庆康明斯柴油发动机及上海麦格特(MEGATON)交流发电机组装而成。2运行方式：2.1屯水线通过箱式变压器降压带水库提水泵、照明及两名水库职工生活用电。当屯水线故障不能带上述负荷时由柴油发电机组供电。3发电机组运行及维护3.1机组功率的标称3.1.112小时功率即机组的额定功率是在发电机组的大气压101.325Kpa，环境温度20℃，相对湿度为50%标准工作下12小时连续运转达到的有效功率。3.1.2持续功率即机组在超过12小时以上允许长时间连续使用时的最大有效功率，其输出功率按额定功率的90%折算(0.9Pe)。3.1.3备用功率即发电机组每连续运行12小时中允许有一小时超载10%的输出功率。3.2基本结构3.2.1电子调速器型。3.2.2单轴承无刷励磁交流发电机，IP22/23防护，绝缘等级H。3.2.3带自动切换柜(ATS空气开关型带保护装置)。机组配有手动控制屏，设有手动启动、自动故障监测等功能；带功能选择器，指示及监管仪表等。3.2.4工业型消声器、波纹避震节、不锈钢弯管等排烟系统组件。3.2.5机组自带三滤系统一套（包括：空气滤清器、柴油滤清器、机油滤清器）。3.2.6直流电启动并附24V充电机，机组自带24VDC/195AH铅酸高能电池及电池连接电缆，风扇及闭式循环冷却水箱等。3.2.7机组一体化日用油箱满足机组运行6小时以上。3.2.8带水套加热器一套。23.3总体性能3.3.1机组设有12/24伏铅酸高能电池起动，容量保证连续起动机组六次，并设有柴油机拖动充电机，为电池充电。3.3.2机组自带风扇散热水箱闭式循环冷却，在环境40℃以下，机组冷却系统均能保持正常。3.3.3固定式机组附有消声器，膨胀减震接头，机座避震器等，并可根据用户的排烟道位置，来确定（提供）垂直砖道或排烟管的尺寸，以确保机组的输出功率不受影响。3.3.4柴油机过滤系统：采用干式筒型空气滤清器及壳式柴油滤清器和机油滤清器，滤清器可以更换。3.3.5排烟系统采用工业重型排烟消声器。3.3.6组结构：机组采用一体式结构，柴油机及发电机底部与底座加内置防震装置。3.3.7水箱叶片冷却风扇及电池充电机全部设有保护罩。3.4技术性能：3.4.1机组的空载电压整定范围为95~105%额定电压；3.4.2机组电压和频率的电气性能指标达到下表规定：电气性能要求指标额定电压400V接线方式三相四线额定频率50Hz额定转速1500转/分功率因数0.8（滞后）电压波动≤0.5%负荷突变恢复稳定时间电压≤1秒频率≤5秒电压调整范围±5%频率调整范围0-5%稳态电压调整率<±1%瞬态电压波动率(-15%,+20%)稳态频率波动率<±0.25%稳态频率调整率0-5%瞬态频率波动率≤9%电压畸变率≤5%电压恢复时间（-+3%）≤1s3.4.3发电机组：发电机为同步交流发电机。额定输出电压380/220V(可调)正弦波、50Hz，功率因数：0.8，额定转速1500rpm，出线为三相四线，中性点直接接地系统。绝缘等级：H级，防护等级：IP23，励磁方式:无刷自励式(带自动稳压装置)。发电机组设有短路和超负载保护，由随机空气开关进行保护。3.4.4柴油机：起动方式：12V/24V直流电起动。发动机：4冲程/中冷/增压柴油发动机。冷却方式：自带风扇水箱闭式循环冷却。机座：用于安装发电机、发动机及水箱,良好防震性能。3控制系统：进口高精度监视、操作、控制系统。滤清器；水、油、空气全套滤清器。冷却系统：闭式水冷；环境温度可达40度。短路保护：MCCB空气开关。3.4.5机组保护装置下列故障情况下，机组会自动停机，并发出相应信号：低油压、高水温、超速、启动不成功3.4可靠性：机组的平均故障间隔期不低于2000小时。3.5机组起动方式可选择：3.5.1手动开关功能。3.5.2全自动起动功能，当市电停电，起动时间迟延＜5秒（可调）后，能自动启动机组（共有三次连续自动起动功能）。3.6发电机组的初次运行3.6.1柴油机运行前的检查3.6.1.1检查机组表面是否彻底打扫干净；地脚螺帽、飞轮螺钉及其它运动机件螺帽有无松动现象；操纵机构是否灵活可靠，发...
