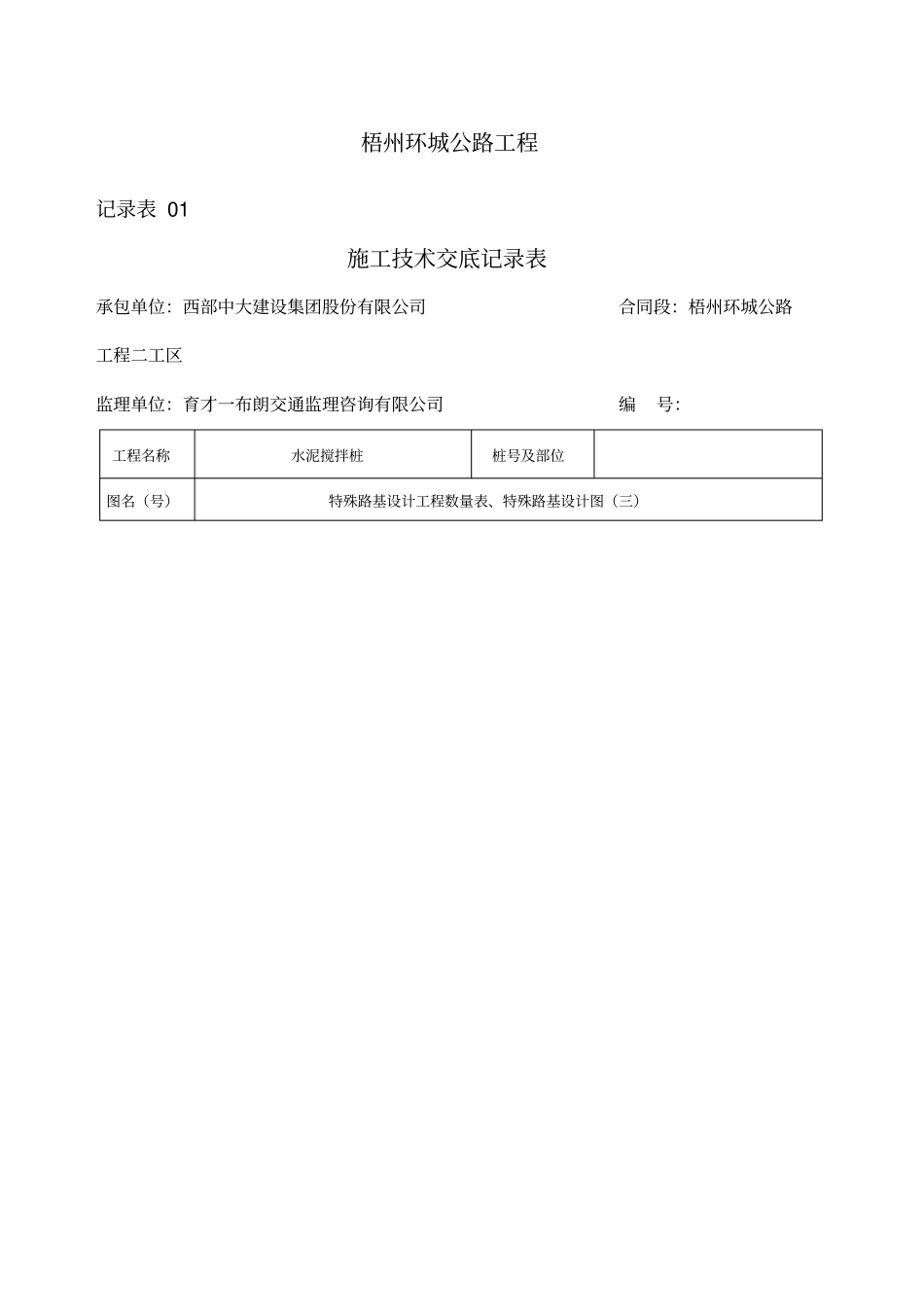

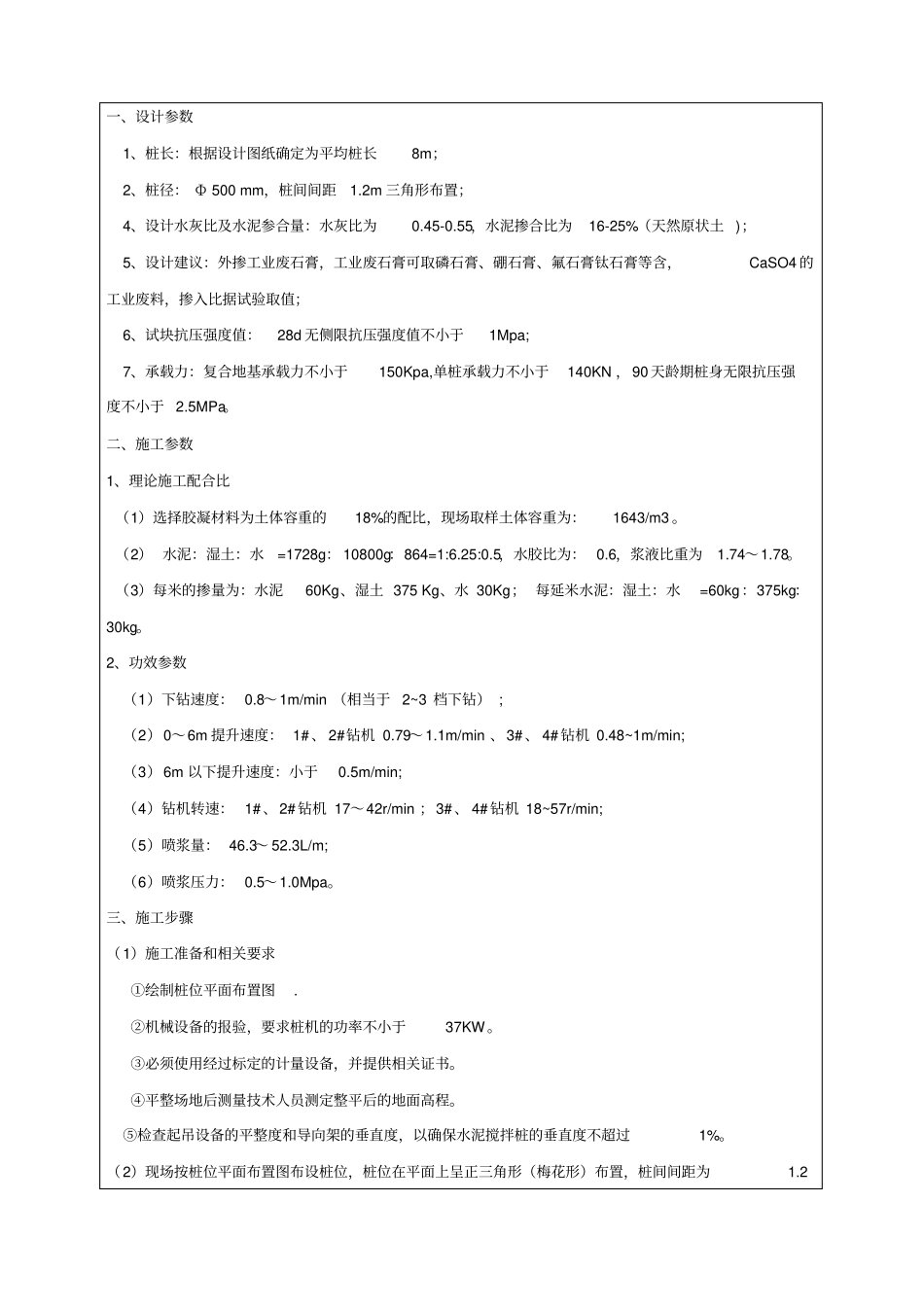

梧州环城公路工程记录表01施工技术交底记录表承包单位：西部中大建设集团股份有限公司合同段：梧州环城公路工程二工区监理单位：育才一布朗交通监理咨询有限公司编号：工程名称水泥搅拌桩桩号及部位图名（号）特殊路基设计工程数量表、特殊路基设计图（三）一、设计参数1、桩长：根据设计图纸确定为平均桩长8m；2、桩径：Ф500mm，桩间间距1.2m三角形布置；4、设计水灰比及水泥参合量：水灰比为0.45-0.55，水泥掺合比为16-25%（天然原状土)；5、设计建议：外掺工业废石膏，工业废石膏可取磷石膏、硼石膏、氟石膏钛石膏等含，CaSO4的工业废料，掺入比据试验取值；6、试块抗压强度值：28d无侧限抗压强度值不小于1Mpa;7、承载力：复合地基承载力不小于150Kpa,单桩承载力不小于140KN，90天龄期桩身无限抗压强度不小于2.5MPa。二、施工参数1、理论施工配合比（1）选择胶凝材料为土体容重的18%的配比，现场取样土体容重为：1643/m3。（2）水泥：湿土：水=1728g：10800g：864=1:6.25:0.5，水胶比为：0.6，浆液比重为1.74～1.78。（3）每米的掺量为：水泥60Kg、湿土375Kg、水30Kg；每延米水泥：湿土：水=60kg：375kg：30kg。2、功效参数（1）下钻速度：0.8～1m/min（相当于2~3档下钻）;（2）0～6m提升速度：1#、2#钻机0.79～1.1m/min、3#、4#钻机0.48~1m/min;（3）6m以下提升速度：小于0.5m/min;（4）钻机转速：1#、2#钻机17～42r/min；3#、4#钻机18~57r/min;（5）喷浆量：46.3～52.3L/m;（6）喷浆压力：0.5～1.0Mpa。三、施工步骤（1）施工准备和相关要求①绘制桩位平面布置图.②机械设备的报验，要求桩机的功率不小于37KW。③必须使用经过标定的计量设备，并提供相关证书。④平整场地后测量技术人员测定整平后的地面高程。⑤检查起吊设备的平整度和导向架的垂直度，以确保水泥搅拌桩的垂直度不超过1%。（2）现场按桩位平面布置图布设桩位，桩位在平面上呈正三角形（梅花形）布置，桩间间距为1.2米，现场桩位布设完后及时报请现场监理工程师检查。桩位检验合格后方可进行施工。（3）水泥提前进场，按试验原材料取样要求批次及时取样试验，并报监理见证抽检、审批。（4）钻机施工要求对位准确、钻塔垂直、桩间距误差不大于50mm，垂直度偏差不大于1.0%。（5）多向搅拌水泥搅拌桩搅拌的钻头必须配备多向搅拌钻头。（6）水泥浆采用二次搅拌工艺，水泥浆搅拌顺序为：向搅拌桶里注入规定量的水→边搅拌边掺入水泥→当水泥搅拌均匀→放入二次搅拌桶内进行二次搅拌。（7）钻机就位后，按所要求的下沉速度均匀搅拌至设计桩底，从桩底开始搅拌提升喷浆直至桩顶，再重新喷浆搅拌至桩底，最后搅拌提升至桩顶，即二喷四搅，要求速度均匀。（8）严格按照试桩设定的桩位、桩长和桩数施工，桩体搅拌均匀、连续。机具下沉搅拌中遇有土阻力较大，应启动加压装置加压，或边输入浆液边搅拌钻进。（9）成桩过程中，因故停止，恢复供浆时应在断浆面上或下重复搭接0.5m喷浆施工。（10）制备好的浆液不得离析泵送必须连续。（11）搅拌机喷浆提升的速度和次数必须符合施工工艺的要求，并应有专人记录。（12）当水泥浆液到达出浆口后，在水泥浆与桩端土充分搅拌后，再开始提升搅拌头。（13）搅拌机预搅下沉时不宜冲水，当遇到硬土层下沉太慢时，方可适量冲水，但应考虑冲水对桩身强度的影响。（14）送浆、停浆必须有明确信号。四、施工工艺流程及要点施工前通过试桩确定水泥品种与强度等级、水泥掺入量及水灰比，取得搅拌桩水泥土的重度、相对密实度、无侧限抗压强度、抗剪强度和变形模量等指标以及钻机转速、提升速度和喷浆压力等施工数据，以便指导后续工程桩的施工（水泥搅拌桩水泥用量及成桩时间计算）后附。（1）施工工艺流程图（2）工艺要点1）施工场地平整：清除一切地面和地下障碍物。场地低洼处先抽水和清淤，分层夯实回填粘性土料。2）桩位放样：由现场技术员根据设计图纸和测量控制点放出桩位，桩位平面偏差不大于5cm。3）桩机就位：采用起重机悬吊并安装搅拌桩机到达指定桩位，对中，移动搅拌桩机到达作业位置，并调整桩架垂直度。4）预搅下沉：开机前必须调试，检查桩机运转和输浆管畅通情况。施工场地...
