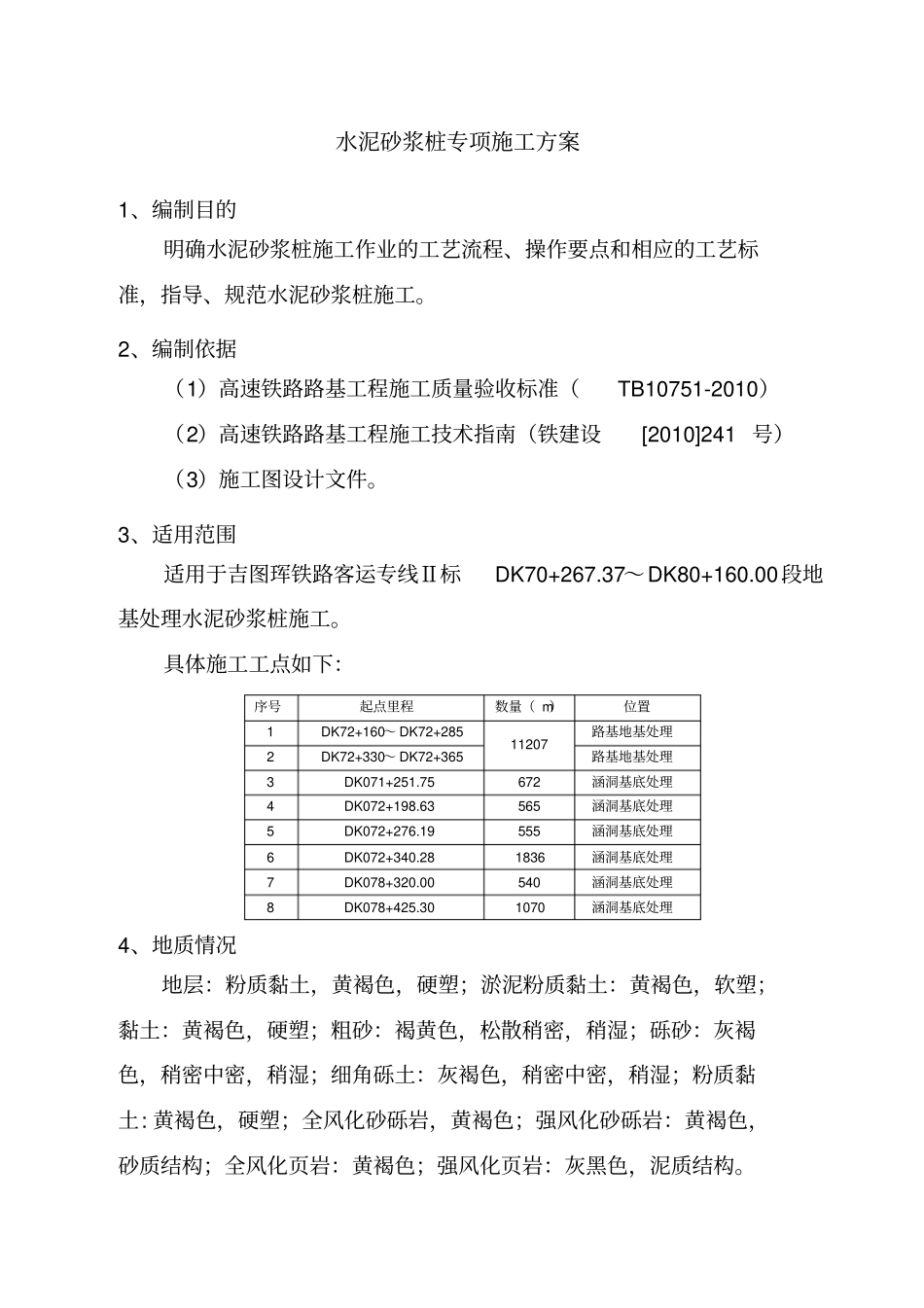

水泥砂浆桩专项施工方案1、编制目的明确水泥砂浆桩施工作业的工艺流程、操作要点和相应的工艺标准，指导、规范水泥砂浆桩施工。2、编制依据（1）高速铁路路基工程施工质量验收标准（TB10751-2010）（2）高速铁路路基工程施工技术指南（铁建设[2010]241号）（3）施工图设计文件。3、适用范围适用于吉图珲铁路客运专线Ⅱ标DK70+267.37～DK80+160.00段地基处理水泥砂浆桩施工。具体施工工点如下：序号起点里程数量（m）位置1DK72+160～DK72+28511207路基地基处理2DK72+330～DK72+365路基地基处理3DK071+251.75672涵洞基底处理4DK072+198.63565涵洞基底处理5DK072+276.19555涵洞基底处理6DK072+340.281836涵洞基底处理7DK078+320.00540涵洞基底处理8DK078+425.301070涵洞基底处理4、地质情况地层：粉质黏土，黄褐色，硬塑；淤泥粉质黏土：黄褐色，软塑；黏土：黄褐色，硬塑；粗砂：褐黄色，松散稍密，稍湿；砾砂：灰褐色，稍密中密，稍湿；细角砾土：灰褐色，稍密中密，稍湿；粉质黏土:黄褐色，硬塑；全风化砂砾岩，黄褐色；强风化砂砾岩：黄褐色，砂质结构；全风化页岩：黄褐色；强风化页岩：灰黑色，泥质结构。1地下水埋深0.3～11.2m，地下水主要受大气降水和地表径流补给，地下水对混凝土无硫酸盐侵蚀性。地震动峰值加速度为0.10g。土壤最大冻结深度为1.67m。5、工艺概况测量放样后，将地面清理至桩顶设计标高以上0.5m，整平压实后，按照试验室试配确定的配合比拌制浆液，由砂浆泵和专用水泥砂浆桩机配合作业，采用两喷四搅工艺成桩，施工桩顶标高要高出设计桩顶标高不少于0.5m。水泥砂浆桩施工完毕在其混合料初凝后，进行打桩弃土清运，清运完毕后人工开挖其下50cm保护土层，按照要求截除桩顶设计标高以上桩头并将场地清理平整。6、质量标准及检验方法施工质量检验主要应检查施工记录、桩数、桩位偏差、褥垫层厚度、夯填度和桩体试块抗压强度。成桩28天后抽芯取样进行无侧限抗压强度检测，抽检数为桩总数的0.5%，并不少于3根，抽芯于1/4桩径处全长抽取，每2m取一组试样，28天无侧限抗压强度不小于1500MPa。水泥砂浆桩地基竣工验收时，承载力检验采用单桩复合地基荷载试验和单桩承载力荷载试验，设计要求复合地基承载力不小于180Kpa。在桩身强度满足试验荷载条件时，并宜在施工结束28天后，进行水泥砂浆桩地基竣工验收试验，单桩承载力应满足各工点具体的设计要求。地基检验应在桩身强度满足荷载条件时，并宜在施工结束28天后进行，试验数量宜为总桩数的2‰（复合地基承载力及单桩承载力各1‰），且每个单体工程复合地基承载力及单桩承载力数量各不少于3点。2水泥砂浆桩施工的允许偏差、检验数量及检验方法序号检验项目允许偏差施工单位检验数量检验方法1桩位（纵横向）50mm按成桩总数的10%抽样检验，且每检验批不少于5根经纬仪或钢尺丈量2桩体垂直度1%经纬仪或吊线测钻杆倾斜度3桩体有效直径不小于设计值开挖50～100cm深后，钢尺丈量4桩长不小于设计值每根施工前测量钻杆长度，施工中检查是否达到设计深度标志，土工合成材料铺设的允许偏差、检验数量及检验方法序号检验项目允许偏差施工单位检验数量检验方法1铺设范围不小于设计值沿线路纵向每100m抽样检验3处，且每检验批不少于3处尺量，查施工记录2搭接宽度+50，0mm3竖向间距±30mm4上下层接缝错开距离±50mm5回折长度砂、碎石垫层（反滤层）施工的允许偏差、检验数量及检验方法序号检验项目允许偏差施工单位检验数量检验方法1铺设范围不小于设计值沿线路纵向每100m抽样检验5处尺量2厚度尺量3顶面高程+50mm，-20mm水准测量4横坡±0.5%沿线路纵向每100m抽样检验5个断面坡度尺量7、施工准备7.1进场准备：搅拌桩施工前应清除桩位处地上、地下一切障碍包括树根和生活垃圾等，并将场地整平，场地低洼时应回填粘土，不得回填杂土，整平标高=设计桩顶标高+0.5m，地表碾压至K30≥60Mpa/m.3清表后查清地下管线的位置及确定架空电线的位置高度，做好临时截、排水设施。合理规划供水供电线路、机械设备施工线路、机械设备放置位置、运输通道等施工现场布局，要充分满足施工需要。施工场地内地表水、地下水及施工用水的水质进行取样复测。若...
