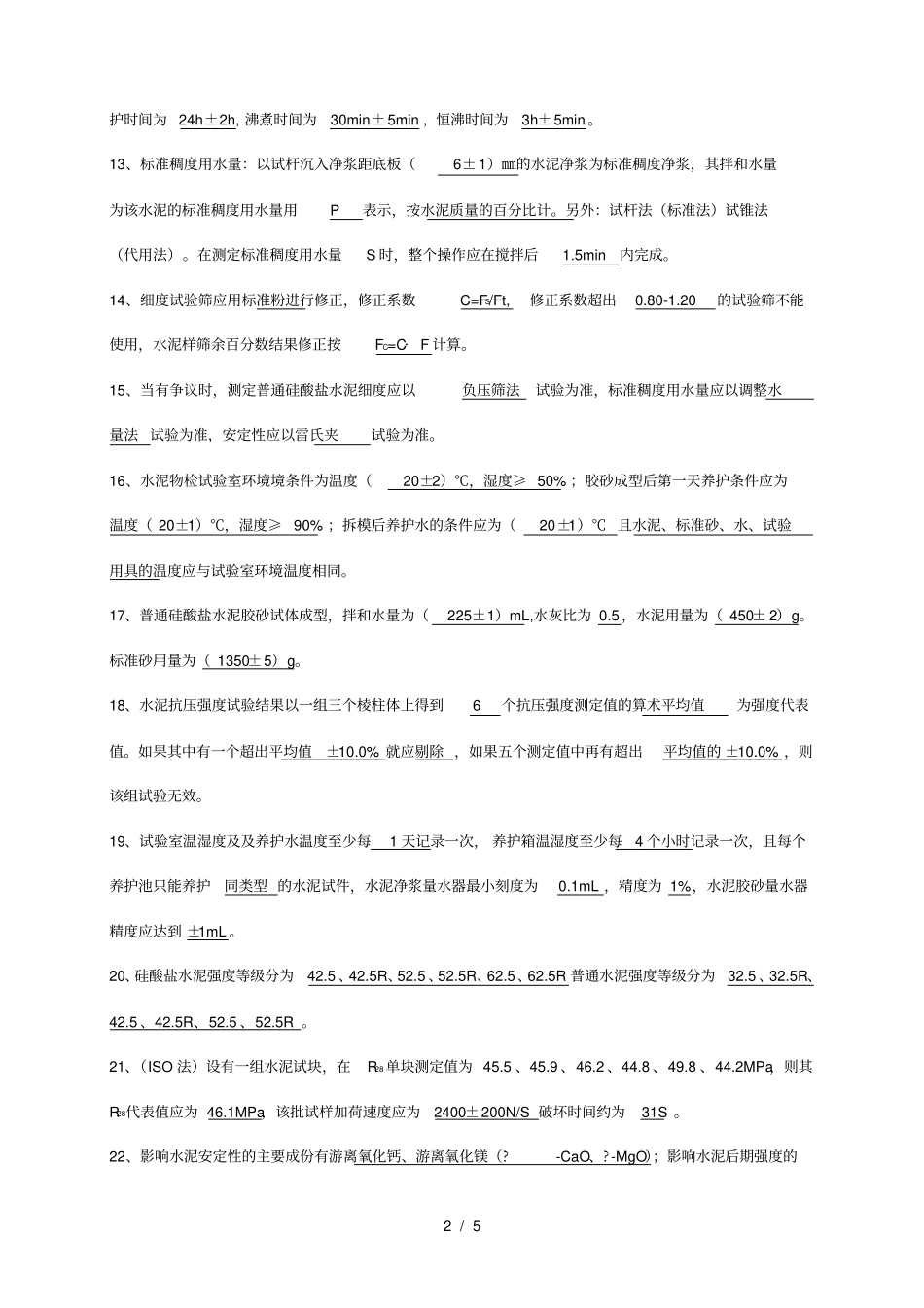

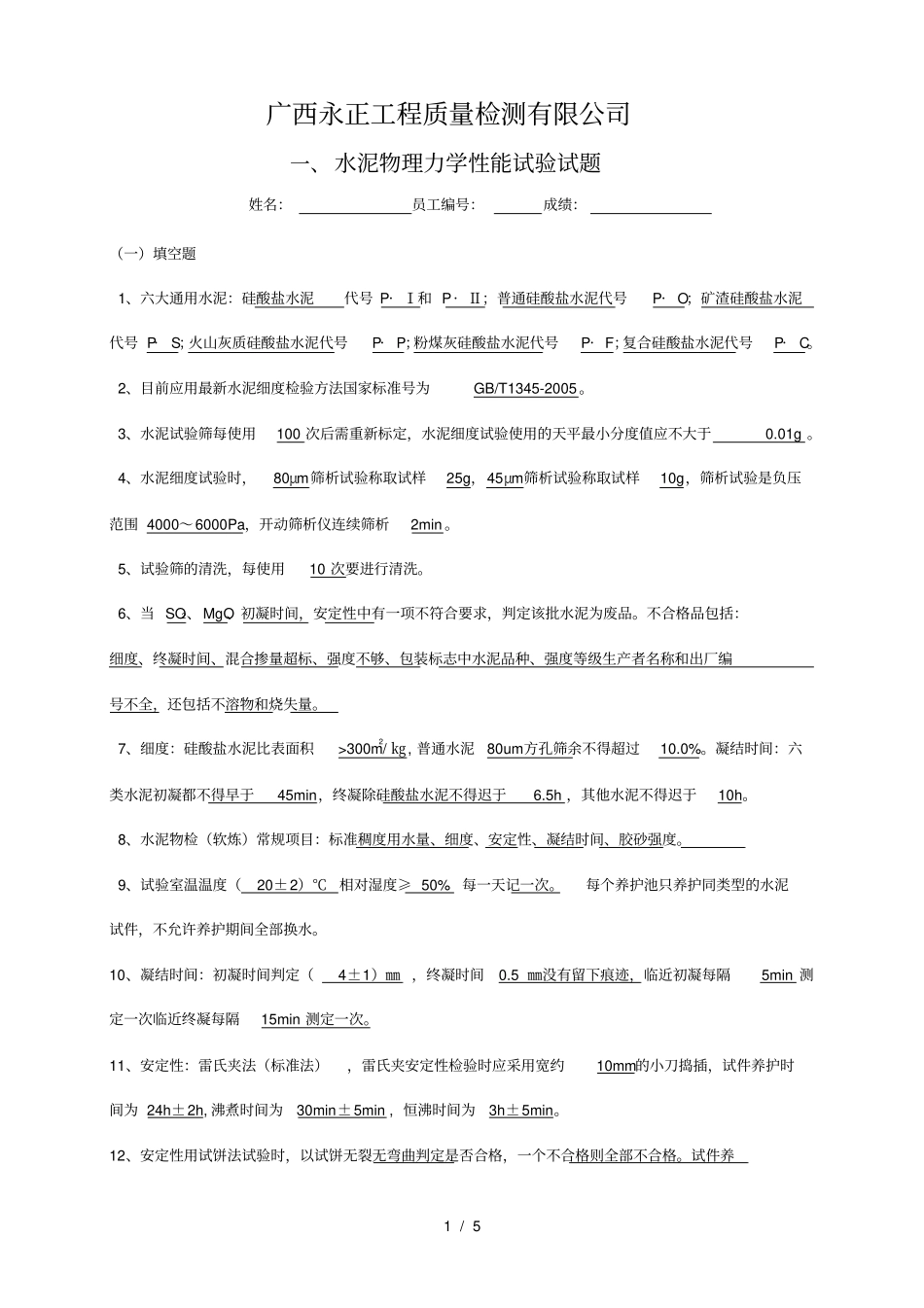

1/5广西永正工程质量检测有限公司一、水泥物理力学性能试验试题姓名：员工编号：成绩：（一）填空题1、六大通用水泥：硅酸盐水泥代号P·Ⅰ和P·Ⅱ；普通硅酸盐水泥代号P·O；矿渣硅酸盐水泥代号P·S；火山灰质硅酸盐水泥代号P·P；粉煤灰硅酸盐水泥代号P·F；复合硅酸盐水泥代号P·C。2、目前应用最新水泥细度检验方法国家标准号为GB/T1345-2005。3、水泥试验筛每使用100次后需重新标定，水泥细度试验使用的天平最小分度值应不大于0.01g。4、水泥细度试验时，80μm筛析试验称取试样25g，45μm筛析试验称取试样10g，筛析试验是负压范围4000～6000Pa，开动筛析仪连续筛析2min。5、试验筛的清洗，每使用10次要进行清洗。6、当SO2、MgO、初凝时间，安定性中有一项不符合要求，判定该批水泥为废品。不合格品包括：细度、终凝时间、混合掺量超标、强度不够、包装标志中水泥品种、强度等级生产者名称和出厂编号不全，还包括不溶物和烧失量。7、细度：硅酸盐水泥比表面积>300m2/㎏,普通水泥80um方孔筛余不得超过10.0%。凝结时间：六类水泥初凝都不得早于45min，终凝除硅酸盐水泥不得迟于6.5h，其他水泥不得迟于10h。8、水泥物检（软炼）常规项目：标准稠度用水量、细度、安定性、凝结时间、胶砂强度。9、试验室温温度（20±2）℃相对湿度≥50%每一天记一次。每个养护池只养护同类型的水泥试件，不允许养护期间全部换水。10、凝结时间：初凝时间判定（4±1）㎜，终凝时间0.5㎜没有留下痕迹，临近初凝每隔5min测定一次临近终凝每隔15min测定一次。11、安定性：雷氏夹法（标准法），雷氏夹安定性检验时应采用宽约10mm的小刀捣插，试件养护时间为24h±2h,沸煮时间为30min±5min,恒沸时间为3h±5min。12、安定性用试饼法试验时，以试饼无裂无弯曲判定是否合格，一个不合格则全部不合格。试件养2/5护时间为24h±2h,沸煮时间为30min±5min,恒沸时间为3h±5min。13、标准稠度用水量：以试杆沉入净浆距底板（6±1）㎜的水泥净浆为标准稠度净浆，其拌和水量为该水泥的标准稠度用水量用P表示，按水泥质量的百分比计。另外：试杆法（标准法）试锥法（代用法）。在测定标准稠度用水量S时，整个操作应在搅拌后1.5min内完成。14、细度试验筛应用标准粉进行修正，修正系数C=FS/Ft,修正系数超出0.80-1.20的试验筛不能使用，水泥样筛余百分数结果修正按FC=C·F计算。15、当有争议时，测定普通硅酸盐水泥细度应以负压筛法试验为准，标准稠度用水量应以调整水量法试验为准，安定性应以雷氏夹试验为准。16、水泥物检试验室环境境条件为温度（20±2）℃，湿度≥50%；胶砂成型后第一天养护条件应为温度（20±1）℃，湿度≥90%；拆模后养护水的条件应为（20±1）℃且水泥、标准砂、水、试验用具的温度应与试验室环境温度相同。17、普通硅酸盐水泥胶砂试体成型，拌和水量为（225±1）mL,水灰比为0.5，水泥用量为（450±2）g。标准砂用量为（1350±5）g。18、水泥抗压强度试验结果以一组三个棱柱体上得到6个抗压强度测定值的算术平均值为强度代表值。如果其中有一个超出平均值±10.0%就应剔除，如果五个测定值中再有超出平均值的±10.0%，则该组试验无效。19、试验室温湿度及及养护水温度至少每1天记录一次，养护箱温湿度至少每4个小时记录一次，且每个养护池只能养护同类型的水泥试件，水泥净浆量水器最小刻度为0.1mL，精度为1%，水泥胶砂量水器精度应达到±1mL。20、硅酸盐水泥强度等级分为42.5、42.5R、52.5、52.5R、62.5、62.5R普通水泥强度等级分为32.5、32.5R、42.5、42.5R、52.5、52.5R。21、（ISO法）设有一组水泥试块，在R28单块测定值为45.5、45.9、46.2、44.8、49.8、44.2MPa，则其R28代表值应为46.1MPa，该批试样加荷速度应为2400±200N/S破坏时间约为31S。22、影响水泥安定性的主要成份有游离氧化钙、游离氧化镁（?-CaO、?-MgO）；影响水泥后期强度的3/5主要成份有硅酸二钙（C2S）；影响水泥早期强度的主要成份有硅酸三钙（C3S）；影响抗渗、耐久性的主要成份有铁铝酸四钙（C4AF）。23、雷氏法安定性试验时应用宽约10mm的小刀捣插15次左右，试样养护条件为（20±1）℃湿度≥90%，养护时间为（24±2）h，...
