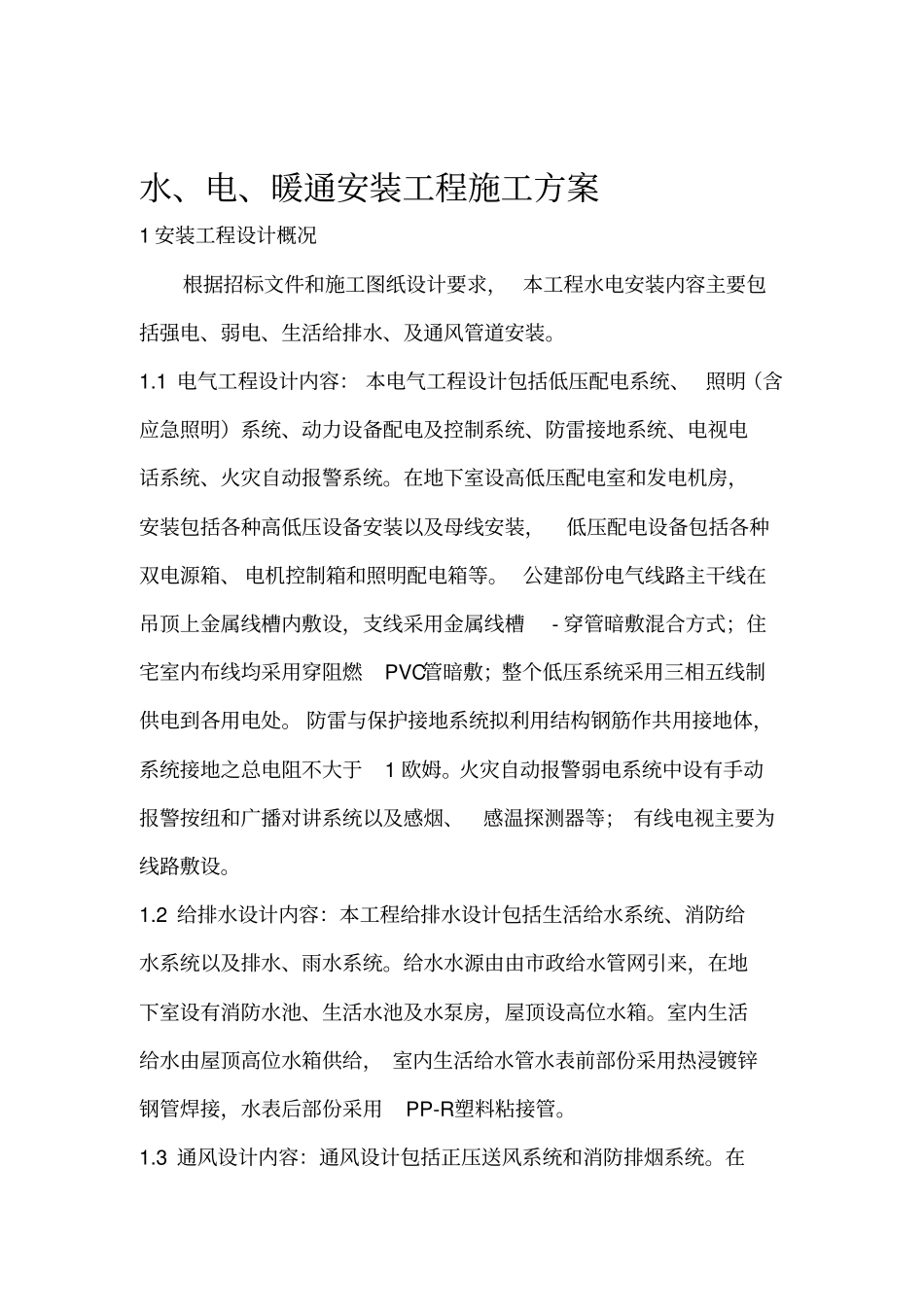

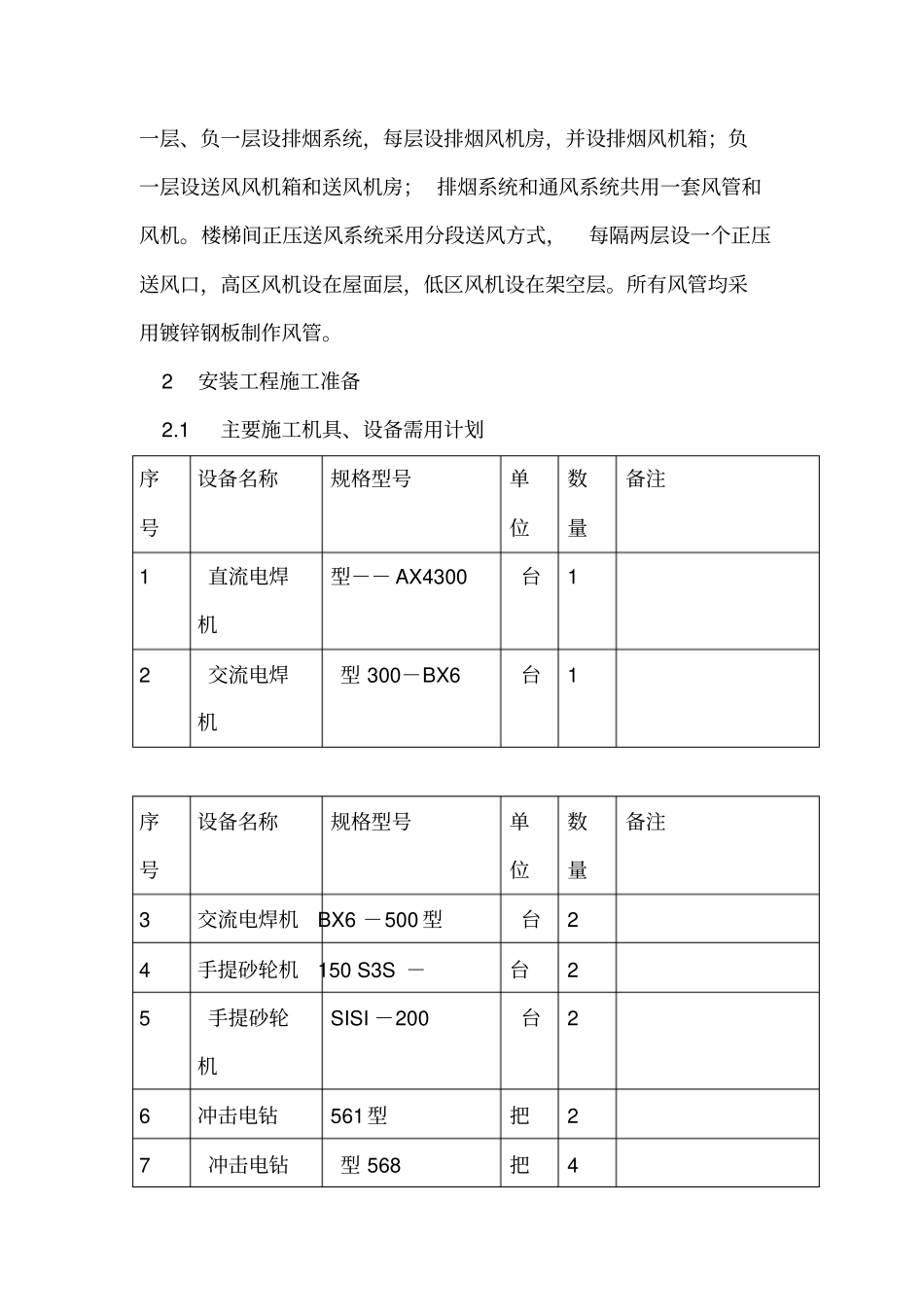

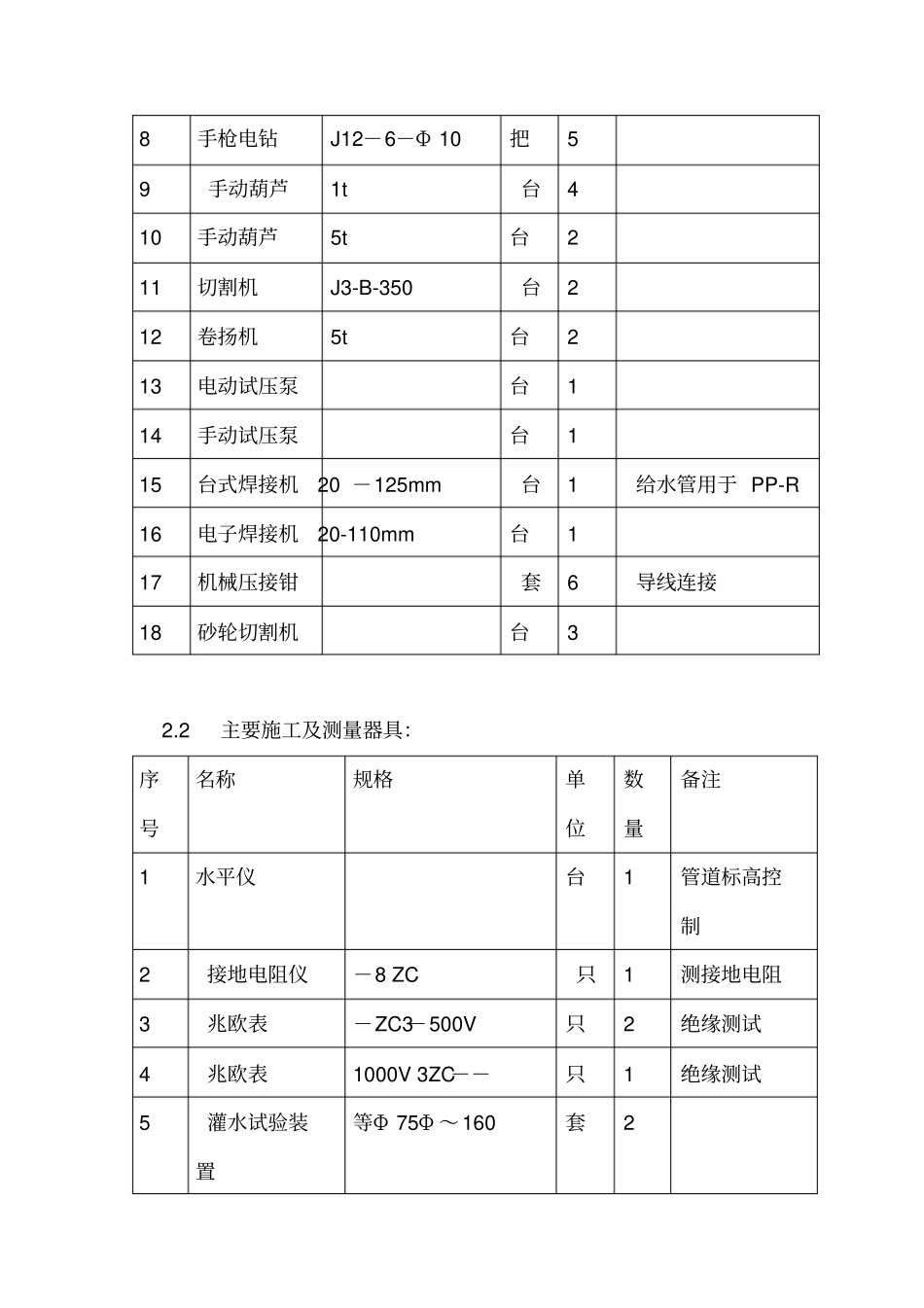

水、电、暖通安装工程施工方案1安装工程设计概况根据招标文件和施工图纸设计要求，本工程水电安装内容主要包括强电、弱电、生活给排水、及通风管道安装。1.1电气工程设计内容：本电气工程设计包括低压配电系统、照明（含应急照明）系统、动力设备配电及控制系统、防雷接地系统、电视电话系统、火灾自动报警系统。在地下室设高低压配电室和发电机房，安装包括各种高低压设备安装以及母线安装，低压配电设备包括各种双电源箱、电机控制箱和照明配电箱等。公建部份电气线路主干线在吊顶上金属线槽内敷设，支线采用金属线槽-穿管暗敷混合方式；住宅室内布线均采用穿阻燃PVC管暗敷；整个低压系统采用三相五线制供电到各用电处。防雷与保护接地系统拟利用结构钢筋作共用接地体，系统接地之总电阻不大于1欧姆。火灾自动报警弱电系统中设有手动报警按纽和广播对讲系统以及感烟、感温探测器等；有线电视主要为线路敷设。1.2给排水设计内容：本工程给排水设计包括生活给水系统、消防给水系统以及排水、雨水系统。给水水源由由市政给水管网引来，在地下室设有消防水池、生活水池及水泵房，屋顶设高位水箱。室内生活给水由屋顶高位水箱供给，室内生活给水管水表前部份采用热浸镀锌钢管焊接，水表后部份采用PP-R塑料粘接管。1.3通风设计内容：通风设计包括正压送风系统和消防排烟系统。在一层、负一层设排烟系统，每层设排烟风机房，并设排烟风机箱；负一层设送风风机箱和送风机房；排烟系统和通风系统共用一套风管和风机。楼梯间正压送风系统采用分段送风方式，每隔两层设一个正压送风口，高区风机设在屋面层，低区风机设在架空层。所有风管均采用镀锌钢板制作风管。2安装工程施工准备2.1主要施工机具、设备需用计划序号设备名称规格型号单位数量备注1直流电焊机型－－AX4300台12交流电焊机型300－BX6台1序号设备名称规格型号单位数量备注3交流电焊机BX6－500型台24手提砂轮机150S3S－台25手提砂轮机SISI－200台26冲击电钻561型把27冲击电钻型568把48手枪电钻J12－6－Φ10把59手动葫芦1t台410手动葫芦5t台211切割机J3-B-350台212卷扬机5t台213电动试压泵台114手动试压泵台115台式焊接机20－125mm台1给水管用于PP-R16电子焊接机20-110mm台117机械压接钳套6导线连接18砂轮切割机台32.2主要施工及测量器具：序号名称规格单位数量备注1水平仪台1管道标高控制2接地电阻仪－8ZC只1测接地电阻3兆欧表－ZC3－500V只2绝缘测试4兆欧表1000V3ZC－－只1绝缘测试5灌水试验装置等Φ75Φ～160套26万用表块27压力表～01.6MPa块28钳型电流表500A～0；300A～0块12.3劳动力需用计划一览表：序号工种名称单位使用数量总工日备注1管道工个162电工个163暖通工个84油漆工个45焊工个36设备维修工个17辅助工个163电气工程施工根据本次招标书确定之范围以及本工程的施工特点，电气按以下工序组织施工：预留、预埋期→安装施工期→调整试验期电气施工工艺流程为：施工准备预预留埋埋接地预防雷电气配管架桥装安极地接试测线路敷设设敷缆电引下线、均压环装安备设电配设敷网雷避灯具安装试调3.1预留预埋期：）防雷接地预埋及施工1（防雷接地预埋施工工序为：接地网施工引下线施工均压环施工金属门、窗接地接地极测试通路测试屋面避雷带施工a.接地网施工：本工程利用基础与地梁钢筋按施工图设计焊接连通作共用水平接地体。具体作法是：有地梁处利用地梁底部内两根钢筋焊通作水平接地体，在无地梁处采用-40×4镀锌扁钢焊通作水平接地体，再与基础钢筋和用作引下线的柱内钢筋用Φ8元钢焊连（柱内结构主筋大于Φ16时，用两根即可，小于Φ16时用四根），并在距地-0.8m处焊出一根Φ12镀锌圆钢，且伸出室外距外墙不小于1m。其基础钢筋与柱插筋、地梁筋与桩筋间也用Φ8的元钢焊通，其作法详见下图：b.防雷引下线利用柱内大于Φ16的两根主筋自下而上焊通，焊接时另加一根Φ12的元钢作帮条焊，双面焊缝长度为6d。柱筋顶部应与用作避雷带的屋面女儿墙粉刷层内扁钢用Φ8的元钢焊通。c.为防侧击雷，从首层起每三层及九层以上每层利用结构外圈梁内水平钢筋焊接成通路作均压环，并与引下线可靠性焊接；建筑物内金属门窗、栏杆等金属物体和金...
