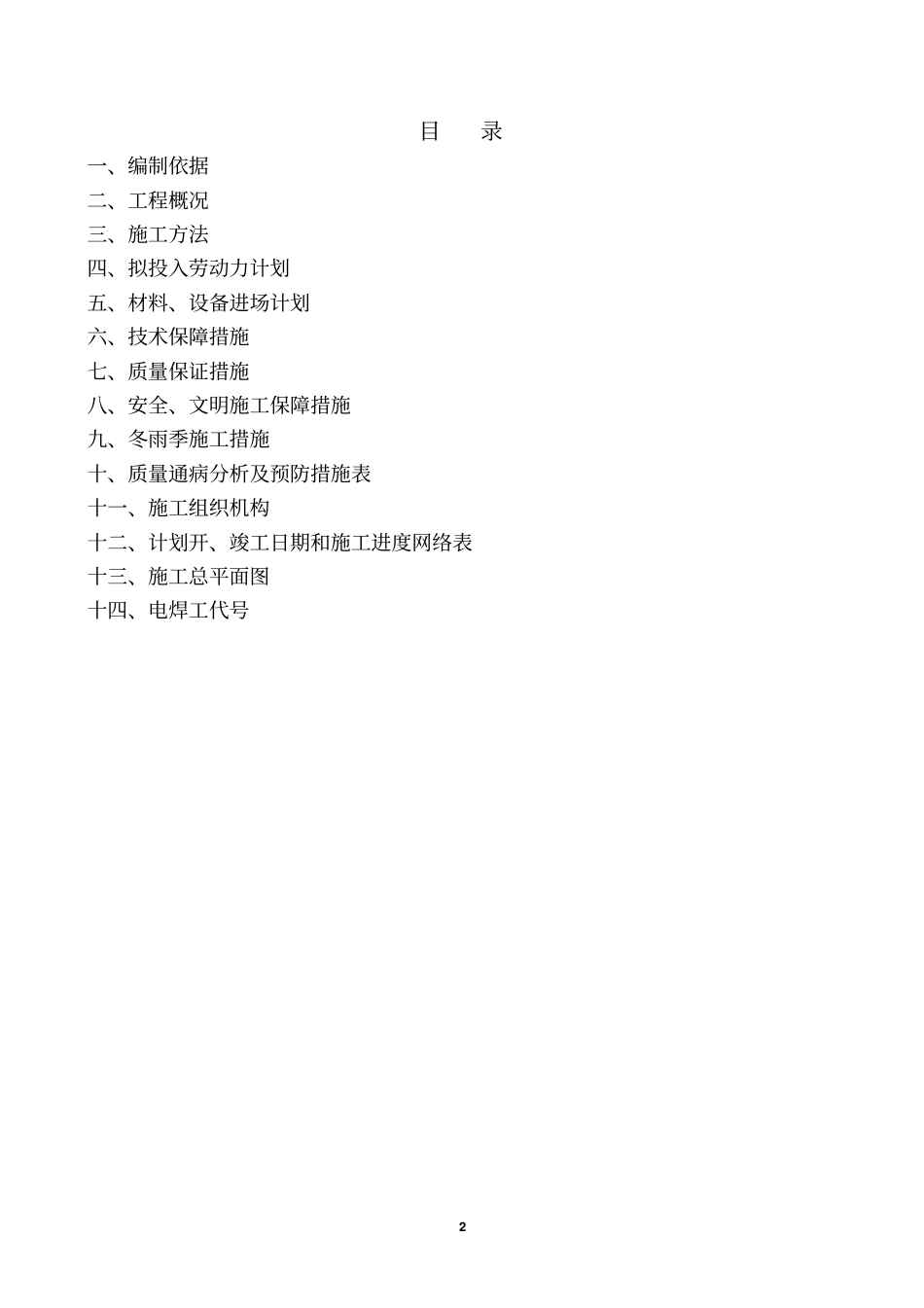

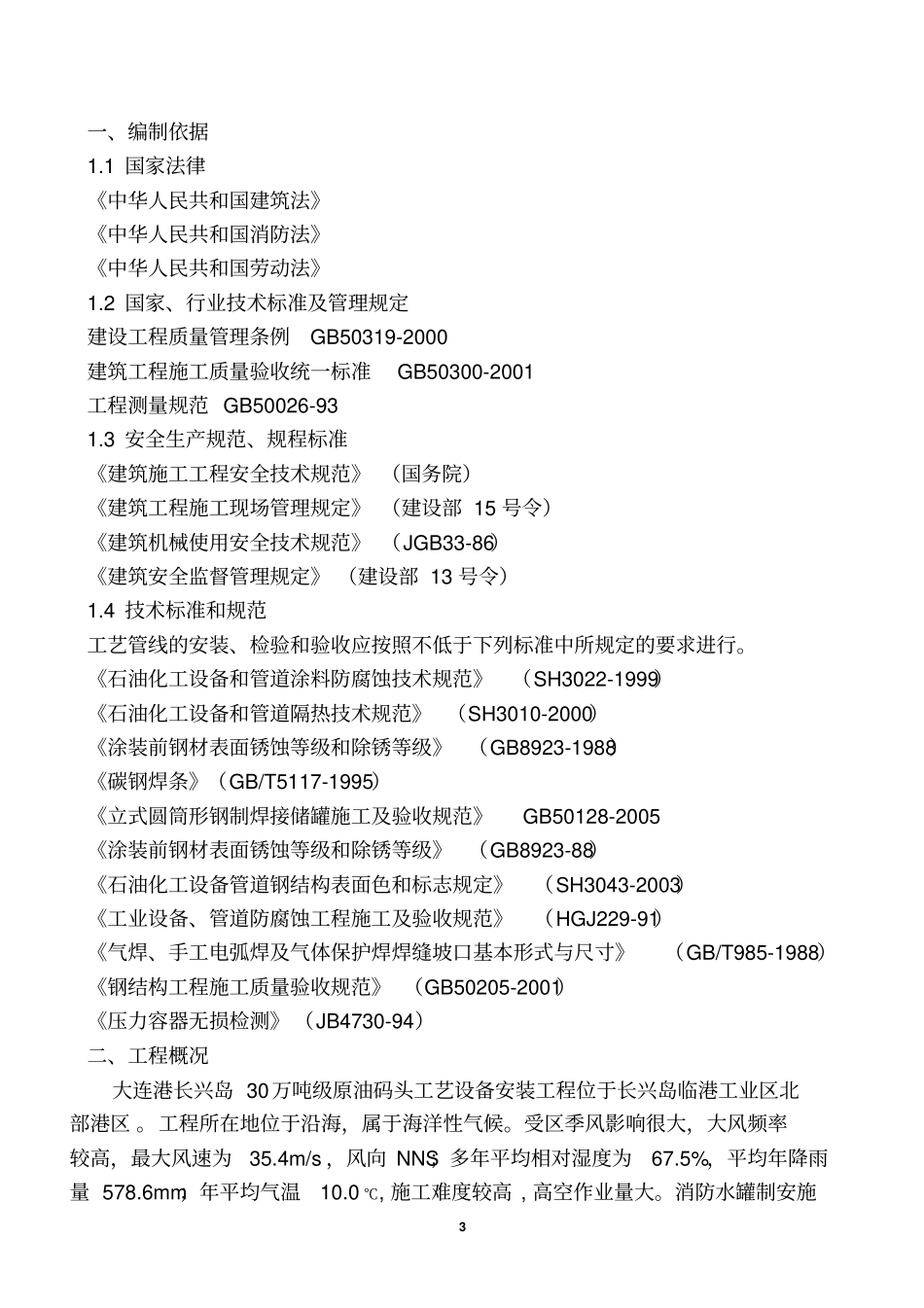

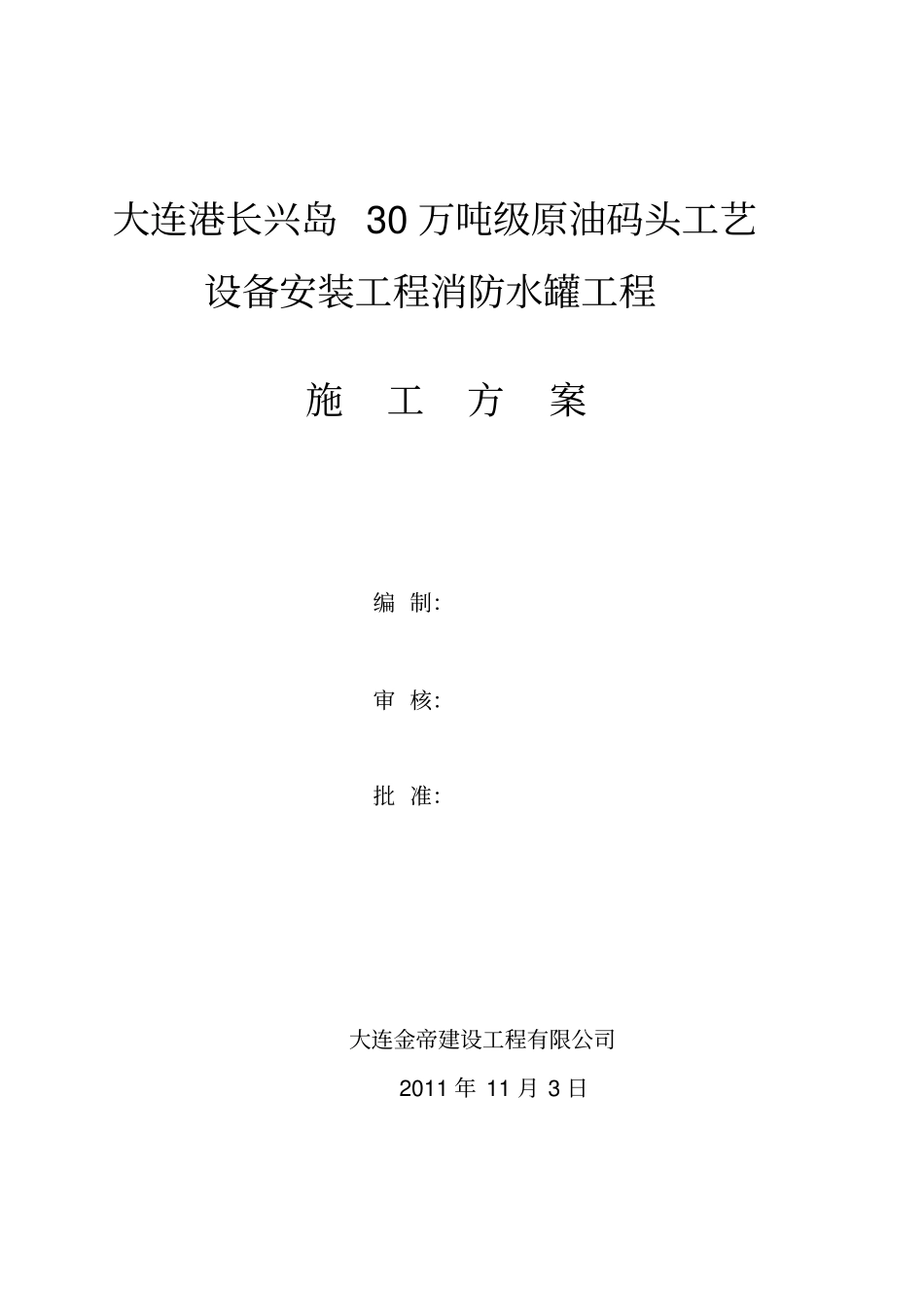

大连港长兴岛30万吨级原油码头工艺设备安装工程消防水罐工程施工方案编制：审核：批准：大连金帝建设工程有限公司2011年11月3日2目录一、编制依据二、工程概况三、施工方法四、拟投入劳动力计划五、材料、设备进场计划六、技术保障措施七、质量保证措施八、安全、文明施工保障措施九、冬雨季施工措施十、质量通病分析及预防措施表十一、施工组织机构十二、计划开、竣工日期和施工进度网络表十三、施工总平面图十四、电焊工代号3一、编制依据1.1国家法律《中华人民共和国建筑法》《中华人民共和国消防法》《中华人民共和国劳动法》1.2国家、行业技术标准及管理规定建设工程质量管理条例GB50319-2000建筑工程施工质量验收统一标准GB50300-2001工程测量规范GB50026-931.3安全生产规范、规程标准《建筑施工工程安全技术规范》（国务院）《建筑工程施工现场管理规定》（建设部15号令）《建筑机械使用安全技术规范》（JGB33-86）《建筑安全监督管理规定》（建设部13号令）1.4技术标准和规范工艺管线的安装、检验和验收应按照不低于下列标准中所规定的要求进行。《石油化工设备和管道涂料防腐蚀技术规范》（SH3022-1999）《石油化工设备和管道隔热技术规范》（SH3010-2000）《涂装前钢材表面锈蚀等级和除锈等级》（GB8923-1988）《碳钢焊条》（GB/T5117-1995）《立式圆筒形钢制焊接储罐施工及验收规范》GB50128-2005《涂装前钢材表面锈蚀等级和除锈等级》（GB8923-88）《石油化工设备管道钢结构表面色和标志规定》（SH3043-2003）《工业设备、管道防腐蚀工程施工及验收规范》（HGJ229-91）《气焊、手工电弧焊及气体保护焊焊缝坡口基本形式与尺寸》（GB/T985-1988）《钢结构工程施工质量验收规范》（GB50205-2001）《压力容器无损检测》（JB4730-94）二、工程概况大连港长兴岛30万吨级原油码头工艺设备安装工程位于长兴岛临港工业区北部港区。工程所在地位于沿海，属于海洋性气候。受区季风影响很大，大风频率较高，最大风速为35.4m/s，风向NNS；多年平均相对湿度为67.5%，平均年降雨量578.6mm；年平均气温10.0℃,施工难度较高,高空作业量大。消防水罐制安施4工属于有限空间作业，且作业面比较狭小。施工主要内容包括：两台10000m3消防水罐及其附属金属结构的安装、防腐、保温。消防水罐的基本参数如下：名称规格mm周长mm内径m罐壁高度mm材质第一节壁板1488009281780Q345R第二节壁板1488005281780Q345R第三节壁板1288002281780Q345R第四节壁板1087996281780Q345R第五节壁板1087993281780Q345R第六节壁板887990281780Q345R第七节壁板887987281780Q345R第八节壁板887987281780Q235B第九节壁板687983281780Q235B第十节壁板687983281780Q235B罐底边缘板12Q235B罐底中幅板8Q235B罐顶板6Q235B包边角钢L160x16Q235B抗风圈L125x80x8Q235B三、施工方法（一）、水罐预制1、预制应注意事项：水罐预制在预制现场进行，主要包括罐底板、罐壁板、罐顶板、包边角钢、梯子、平台切割、预制、成型等。（1）构件曲率半径大于12.5m，弧线样板的弦长不得小于2m。（2）直线样板的长度不得小于1m。测量焊缝角变形的弧形样板，其弦长不应小于1m。（3）钢板的切割和焊缝坡口加工采用等离子切割加工，或机械加工。（4）钢板边缘和坡口加工面应平滑，不得有夹渣、分层、裂纹等缺陷。坡口处得熔渣、氧化皮、硬化层用角磨机清理干净。5（5）在预制和运输过程中产生的各种表面缺陷，应进行修补。深度超过0.5mm的有害缺陷，应打磨平滑。打磨修补后的钢板厚度，不应小于钢板规定厚度扣除负偏差值，否则应进行补焊，并打磨平滑。缺陷深度或打磨深度超过1mm时，按焊接工艺卡施焊，与正式焊接要求相同。（6）在运输、存放、预制和安装过程中，任何材料不得用洋冲打眼，应采用油漆做标记。（7）预制完成的构件，要按罐规格、安装先后顺序及使用部位进行编号，并做醒目标记。所有预制构件在保管、运输及现场堆放时，应采取有效措施防止变形、损伤。2、罐底板预制2.1罐底板预制根据底板排版图进行下料，罐底的排版直径，按设计放大0.1%～0.15%mm。2.2中幅板的宽度不得小于1000mm，长度不得小于2000mm；与弓形边缘板连接的不规则中...
