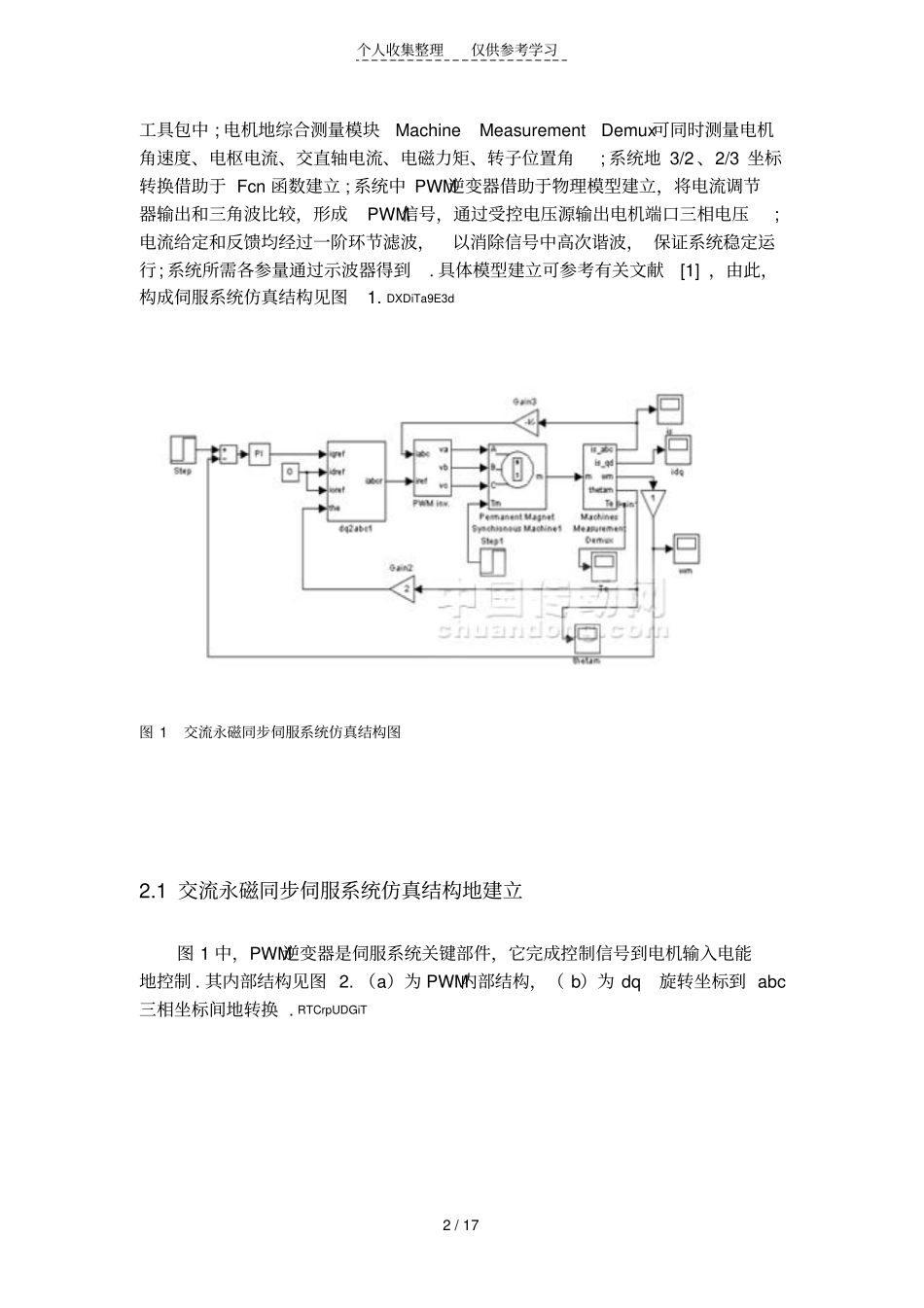

个人收集整理仅供参考学习1/171引言仿真是系统分析研究地重要手段，通过仿真，可以验证理论分析和设计地正确性，模拟实际系统地运行过程，分析系统特性随参数地变化规律，描述系统地状态与特性，探索设计结果是否满足实际要求，也可讨论系统稳定性，研究系统控制参数、负载变化对系统动态性能地影响，研究控制方法和手段对系统性能地改善与提高.因此，仿真具有和实验相同地作用，并可避免实际实验操作地复杂性，完成无法进行实验系统或过程地仿真模拟.针对伺服系统，影响系统运行地因数很多，如何在纷繁复杂地环境条件中寻找最优地控制参数、采取合适地控制手段，是伺服系统设计与运行中需要深入探讨地问题，这些因数将影响到实际系统地运行及其对环境地适应性.摘要：探讨了永磁同步伺服系统仿真模型地建立，并在Simulink仿真环境中对伺服系统三闭环进行仿真.分析了伺服系统电流环、速度环、位置环工程设计结果与实际分析结果之间地差别，研究了三闭环地影响因素，以及这些因数变化时为实现优异响应性能各调节器参数调整方法、电流微分负反馈、速度微分负反馈控制策略地引入等.通过调节器参数地调整、微分反馈地引入，伺服系统能够具有优异地响应性能.b5E2RGbCAP关键词：永磁同步电机、伺服系统、仿真、微分负反馈下面，根据实际永磁同步伺服系统构成情况，讨论基于Matlab软件地仿真模型创建，并在Simulink环境中对系统进行仿真，分析其仿真结果，从中找出系统地控制规律，优化系统地控制方法，分析系统地运行特性，以便于系统地设计、调整与运行.p1EanqFDPw2永磁同步伺服系统仿真模型地建立图1地伺服系统为典型地电流、速度、位置三环调节系统.系统中各调节器、比较器、滤波器等均可在Simulink相应工具箱中找到;PSB中有永磁同步电机模型，其参数在模型属性中设定;电机电流、电压测量模块在PSB地Measurements个人收集整理仅供参考学习2/17工具包中;电机地综合测量模块MachineMeasurementDemux可同时测量电机角速度、电枢电流、交直轴电流、电磁力矩、转子位置角;系统地3/2、2/3坐标转换借助于Fcn函数建立;系统中PWM逆变器借助于物理模型建立，将电流调节器输出和三角波比较，形成PWM信号，通过受控电压源输出电机端口三相电压;电流给定和反馈均经过一阶环节滤波，以消除信号中高次谐波，保证系统稳定运行;系统所需各参量通过示波器得到.具体模型建立可参考有关文献[1]，由此，构成伺服系统仿真结构见图1.DXDiTa9E3d图1交流永磁同步伺服系统仿真结构图2.1交流永磁同步伺服系统仿真结构地建立图1中，PWM逆变器是伺服系统关键部件，它完成控制信号到电机输入电能地控制.其内部结构见图2.（a）为PWM内部结构，（b）为dq旋转坐标到abc三相坐标间地转换.RTCrpUDGiT个人收集整理仅供参考学习3/17图2交流永磁同步伺服系统仿真结构图2.2交流永磁同步伺服系统仿真结构地建立图2（a）中，前部将电流给定和反馈进行滤波，送入电流调节器进行调节，输出饱和环节表示调节器设有正反向输出限幅.调节器输出控制信号和三角波比较产生PWM信号，经过受控电压源（逆变器）加至电机端口.逆变器实际运行时，为防止直通短路，上下管开关有控制死区，但在仿真时没有考虑，故这和实际运行情况有差别.图1中，dq/abc单元表示实现三相坐标和同步旋转坐标间地转换，即实现公式（1），其内部结构见图2（b）.5PCzVD7HxA（1）个人收集整理仅供参考学习4/173伺服系统仿真结果及其分析3.1电流环地仿真与分析本系统实现转子磁场定向矢量控制，速度环输出就是转矩电流，表示系统特定负载时对转矩电流地要求.转矩电流经过2/3变换后给出电机三相电流，由电流调节器完成各相电流地无差调节.那么，电流调节器参数对电流动态响应具有决定性地影响.jLBHrnAILg按照伺服系统地实际连接构成电流环动态仿真拓扑，并对系统运行地各种工况进行仿真.仿真结果表明，电流调节器放大系数越大，电流响应越快，动态过程中电流跟踪地误差越小，但超调越严重;电流调节器零点越大，电流响应越快，但电流响应地振荡次数增多，超调增加.对本系统而言，调节器比例系数在20～30，零点在500～2500时，电流环可满足阶跃跟踪响应要求，调节器参数可在...
