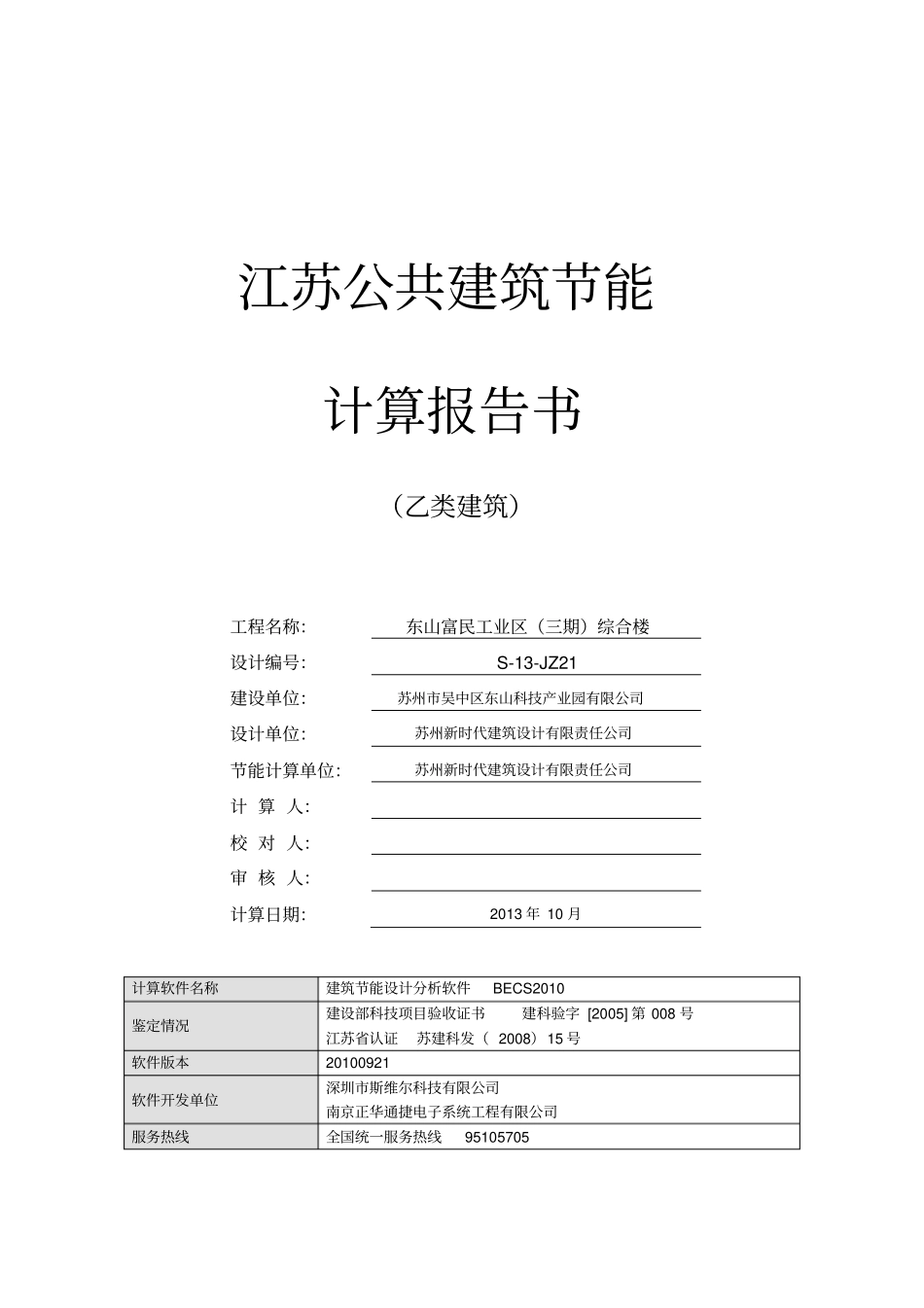

江苏公共建筑节能计算报告书（乙类建筑）工程名称：东山富民工业区（三期）综合楼设计编号：S-13-JZ21建设单位：苏州市吴中区东山科技产业园有限公司设计单位：苏州新时代建筑设计有限责任公司节能计算单位：苏州新时代建筑设计有限责任公司计算人：校对人：审核人：计算日期：2013年10月计算软件名称建筑节能设计分析软件BECS2010鉴定情况建设部科技项目验收证书建科验字[2005]第008号江苏省认证苏建科发（2008）15号软件版本20100921软件开发单位深圳市斯维尔科技有限公司南京正华通捷电子系统工程有限公司服务热线全国统一服务热线95105705江苏省公共建筑节能设计规定性指标计算报告江苏省公共建筑节能设计规定性指标计算报告第2页共13页江苏省公共建筑节能设计规定性指标计算报告一、建筑概况地理位置江苏省-苏州工程名称东山富民工业区（三期）综合楼建筑（节能计算）面积地上8681㎡，地下0㎡建筑（节能计算）高度地上21.7m，地下0.0m建筑（节能计算）层数地上6层，地下0层北向角度26.38度所属结构体系二、计算依据1.江苏省《公共建筑节能设计标准》（DGJ32/J96-2010）2.《公共建筑节能设计标准》(GB50189-2005)3.《民用建筑热工设计规范》(GB50176-93)4.《江苏省民用建筑工程施工图设计文件（节能专篇）编制深度规定》（2009年版）5.《建筑外门窗气密，水密，抗风压性能分级及检测方法》（GB/T7106-2008）6.《建筑外窗气密性能分级及检测方法》（GB/T7107-2002）7.《建筑幕墙》（GB/T21086-2007）8.《建筑幕墙物理性能分级》(GB/T15225-94)三、有关说明1、依据江苏省《公共建筑节能设计标准》（DGJ32/J96-2010），按照本建筑物能耗情况和围护结构能耗占全年建筑总能耗的比例特征，本建筑物为乙类建筑。2、本建筑节能计算方法依据《民用建筑热工设计规范》（GB50176-93）；3、本建筑节能设计取值依据江苏省《公共建筑节能设计标准》（DGJ32/J96-2010）和《公江苏省公共建筑节能设计规定性指标计算报告江苏省公共建筑节能设计规定性指标计算报告第3页共13页共建筑节能设计标准》(GB50189-2005)；4、当节能设计中规定性指标有一项或若干项不达标时，依据《江苏省民用建筑工程施工图设计文件（节能专篇）编制深度规定》（2009年版）和江苏省《公共建筑节能设计标准》（DGJ32/J96-2010）进行节能设计权衡判断。权衡判断的能耗分析核心程序采用DOE-2；5、通过本节能设计，在保证相同的室内环境参数条件下，与未采取节能措施前相比，使本建筑全年采暖、通风、空气调节和照明的总能耗应减少50%（或以上），即使本建筑达到或超过江苏省《公共建筑节能设计标准》（DGJ32/J96-2010）规定的节能水平。四、工程材料材料名称编号导热系数λ蓄热系数S密度ρ比热容Cp备注W/(m.K)W/(㎡.K)Kg/m3J/(Kg.K)水泥砂浆10.93011.3701800.01050.0来源：《民用建筑热工设计规范（GB50176-93）》钢筋混凝土41.74017.2002500.0920.0来源：《民用建筑热工设计规范（GB50176-93）》岩棉带（憎水性岩棉，ρ=150-180）220.0480.750150.01227.8修正系数=1.30；ALC加气混凝土砌块(内墙)230.2003.600500.01782.1用于墙体修正系数=1.35；水泥基无机矿物轻集料保温砂浆250.0851.500450.01164.8修正系数=1.25钢筋混凝土291.74017.0602500.0920.0修正系数=1.00；混凝土双排孔砌块190（外墙）370.6806.0001300.0560.0挤塑聚苯板(XPS)B1级（内加阻燃剂）380.0300.54030.0200.0用于墙体修正系数=1.15；用于屋面修正系数=1.25；五、围护结构作法简要说明1.屋顶构造（1）：钢筋砼120（由外到内）钢筋混凝土（50mm）＋挤塑聚苯板(XPS)B1级（内加阻燃剂）（45mm）＋水泥砂浆（20mm）＋钢筋混凝土（120mm）＋水泥砂浆（20mm）江苏省公共建筑节能设计规定性指标计算报告江苏省公共建筑节能设计规定性指标计算报告第4页共13页2.外墙构造（1）：梁柱1（由外到内）水泥砂浆（20mm）＋岩棉带（憎水性岩棉，ρ=150-180）（35mm）＋钢筋混凝土（200mm）＋水泥砂浆（20mm）3.外墙构造（2）：外墙1（由外到内）水泥砂浆（20mm）＋挤塑聚苯板(XPS)B1级（内加阻燃剂）（35mm）＋混凝土双排孔砌块190（200mm）＋水泥砂浆（20mm）4.分隔采暖...
