九年级（上）物理《欧姆定律》课件VIP免费

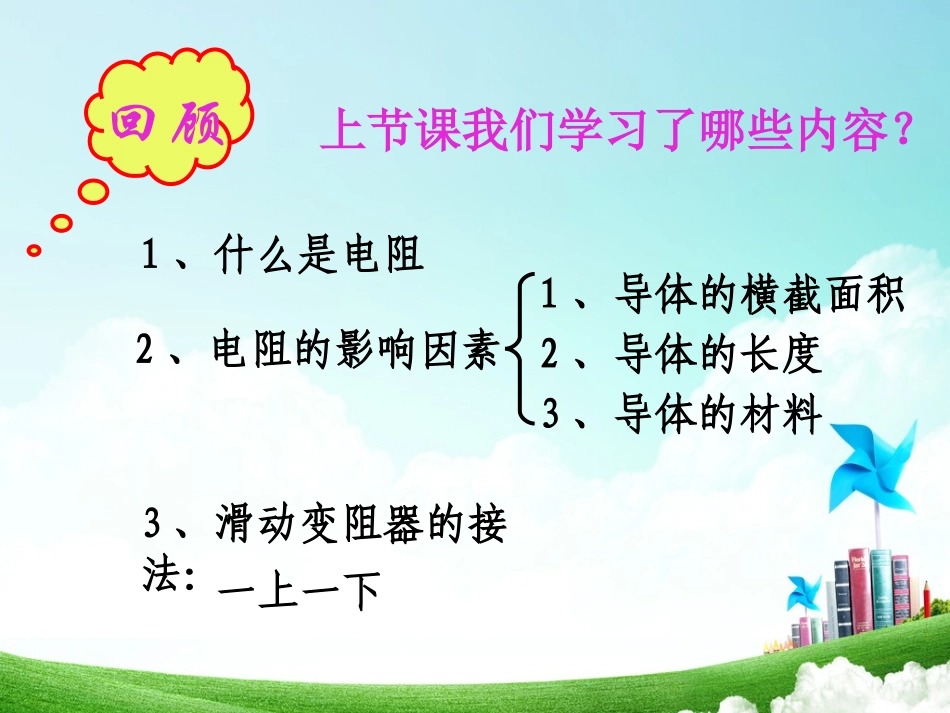

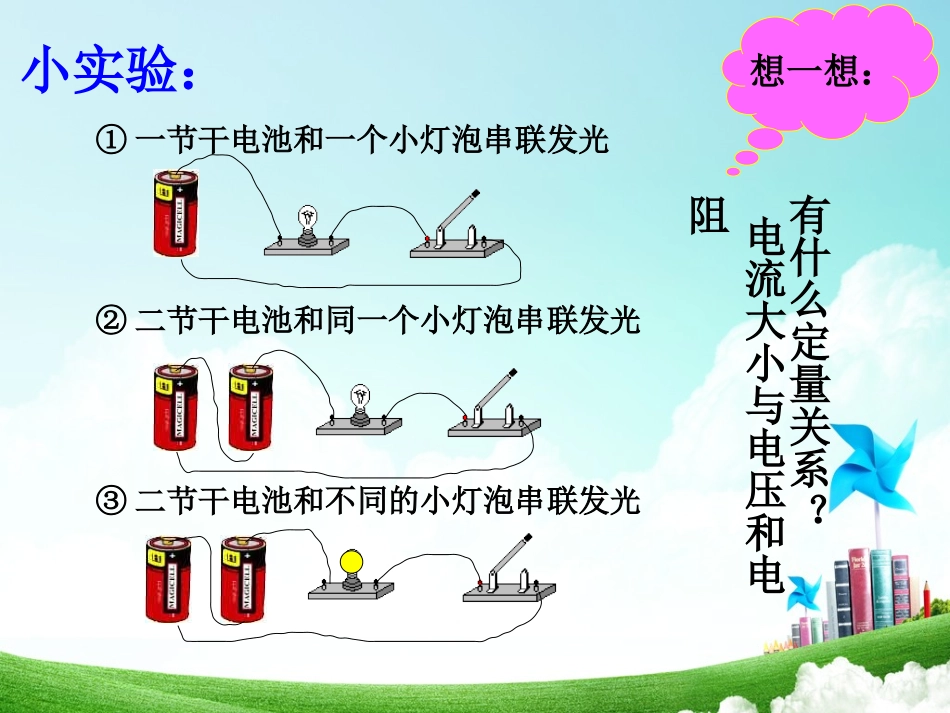

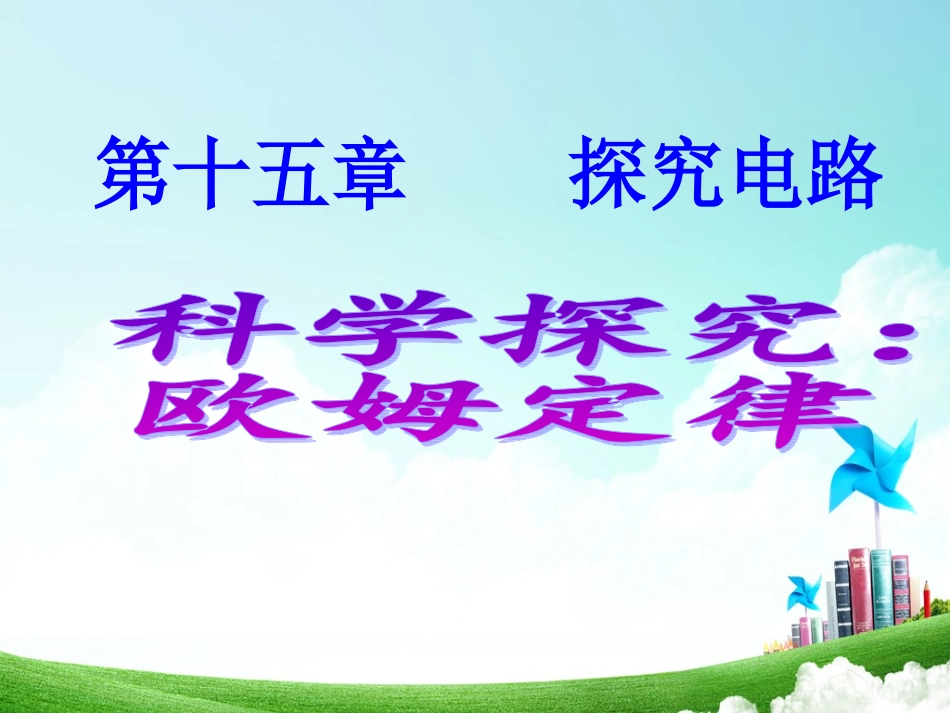

第十五章探究电路上节课我们学习了哪些内容？1、什么是电阻回顾2、电阻的影响因素1、导体的横截面积2、导体的长度3、导体的材料3、滑动变阻器的接法：一上一下①一节干电池和一个小灯泡串联发光②二节干电池和同一个小灯泡串联发光③二节干电池和不同的小灯泡串联发光小实验：想一想：有什么定量关系？电流大小与电压和电阻电流与哪些因素有关?猜想与假设:1、既然电压是产生电流的原因，那么升高电压，电流会不会也跟着增大呢？2、既然导体对电流有阻碍作用，那么增大导体的电阻，通过导体的电流会不会减小呢？3、通过这两个问题猜想电流与那些因素有关？电流同时受电压、电阻两个因素的电流同时受电压、电阻两个因素的影响，我们该用什么研究方法呢？影响，我们该用什么研究方法呢？1.确定研究方法：控制变量法具体做法：2.控制电压一定，看电流与电阻的关系。1.控制电阻一定，看电流与电压的关系。探究过程：制定实验计划：1.保持电阻不变，改变电压，研究电流与电压的关系；2.保持电压不变，改变电阻，研究电流与电阻的关系。实验时要测量哪些物理量，如何设计电路图和记录数据的表格。AVR讨论按电路图连接电路。注意：连接电路前先断开开关，并将滑动变阻器滑片移到最大值处,电流表和电压表要选择合适的量程和正确的接线柱电流与电压的关系（控制电阻一定）(注：利用滑动变阻器改变电压，记录电流表读数）R/ΩU/VI/A第一次5Ω1VA第二次5Ω2VA第三次5Ω3VA多次测量得到如下表数据分析数据，得出结论：在电阻一定的情况下，导体中的电流跟导体两端的电压成正比0.20.40.6电流与电阻的关系（控制电压一定）(注：利用滑动变阻器控制电压一定，记录电流表读数）U/VR/ΩI/A第一次3V5ΩA第二次3V10ΩA第三次3V15ΩA多次测量得到如下表数据分析数据，得出结论：在电压不变的情况下，导体中的电流跟导体的电阻成反比0.0.660.30.30.20.21.图中是根据实验数据绘制的图像，其中表示电压不变时，电流随电阻变化的图像是________图；表示电阻不变时，电流随电压变化的图像是_________。(选填"甲"或"乙")2.在探究欧姆定律的实验中，小东测得如下表中的数据，以第_______数据可得到电阻一定时，电流和电压成_________；以第2、3、4次的数据可以得到的结果是.3.某同学做验证欧姆定律实验时，得到两组数据：分析表（一）数据可得：。分析表（二）数据可数。R/Ω练一练：电流与电压、电阻的关系：一、保持电阻不变时，电流与电压成正比。二、保持电压不变时，电流与电阻成反比。总结：三、滑动变阻器的作用电流与电压、电阻的关系：一、保持电阻不变时，电流与电压成正比。二、保持电压不变时，电流与电阻成反比。回顾：第二课时：欧姆定律第二课时：欧姆定律欧姆定律：一段导体中的电流，跟这段导体两端的电压成正比，跟这段导体的电阻成反比。欧姆定律的公式形式：UI=___R注意：2.公式中各物理量的对应性1.公式中单位的统一性3.公式的扩展性1A=1V___欧姆（G.S.Ohm,1787~1854）是德国物理学家。他在物理学中的主要贡献是发现了后来以他的名字命名的欧姆定律。欧姆的研究，主要是在1817~1827年担任中学物理教师期间进行的。现在我们看到欧姆定律的公式那么简单，却不要忘记欧姆当时为了解决这一难题，付出了艰辛的劳动，当时的实验条件很差，那些测量电流的仪器和电阻值不同的导体，都要自己设计制造。他能够完成这些精细的制作和精确的实验，主要得益于强烈的好奇心、执着的探究精神。公式的对应性公式的对应性U、R、I必须对应的是同一段电路（同一个元件）同一状态的电压、电阻、电流。例如：RUI×R灯U灯I灯公式的扩展性公式的扩展性I=___RU•U=IR主要用于已知电压和电流求电阻.__•R=IU主要用于已知电流和电阻求电压.拓展：能否说电压与电流成正比呢？拓展：能否说电阻与电压成正比，与电流成反比呢？例1：某电熨斗在220V电压下工作时，其电热丝的电阻为96.8Ω.那么，此时通通过该电熨斗电热丝的电流是多大？已知：U=220V,R=96.8Ω.求：I.解：根据欧姆定律I=U/R,代入数据可得I=220V/96.8Ω≈2.3A答：通过该熨斗电热丝的电流约为2.3A例2：某电热器在220V电压下工作时，测得通过它的电流为4.5A，...
