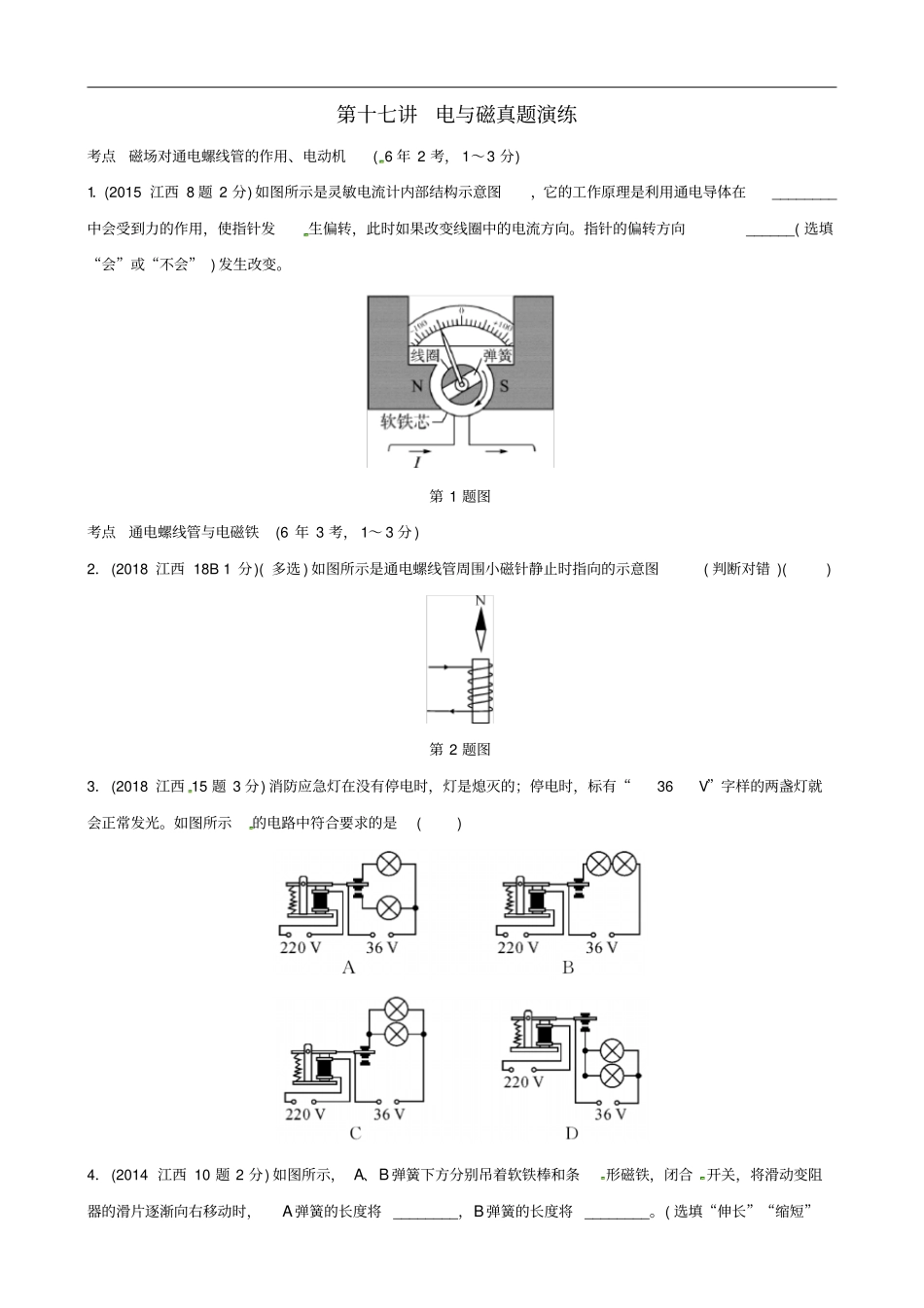

第十七讲电与磁真题演练考点磁场对通电螺线管的作用、电动机(6年2考，1～3分)1．(2015江西8题2分)如图所示是灵敏电流计内部结构示意图，它的工作原理是利用通电导体在________中会受到力的作用，使指针发生偏转，此时如果改变线圈中的电流方向。指针的偏转方向______(选填“会”或“不会”)发生改变。第1题图考点通电螺线管与电磁铁(6年3考，1～3分)2．(2018江西18B1分)(多选)如图所示是通电螺线管周围小磁针静止时指向的示意图(判断对错)()第2题图3．(2018江西15题3分)消防应急灯在没有停电时，灯是熄灭的；停电时，标有“36V”字样的两盏灯就会正常发光。如图所示的电路中符合要求的是()4．(2014江西10题2分)如图所示，A、B弹簧下方分别吊着软铁棒和条形磁铁，闭合开关，将滑动变阻器的滑片逐渐向右移动时，A弹簧的长度将________，B弹簧的长度将________。(选填“伸长”“缩短”或“不变”)第4题图考点电磁现象的辨识(6年3考，1～4分)5．[2018江西26(二)题]如图所示，是一个手机无线充电装置。该装置是利用了____________的原理对手机进行充电的。第5题图6．(2015江西12题3分)如图所示，是一个磁信息阅读器．只要将磁卡刷过，检测头中就会产生感应电流，便能得到相应的信息。以下电器件中工作原理与此相似的是()第6题图A．扬声器B．电磁继电器C．发电机D．电铃7．(2013江西14题4分)(不定项)如图所示，用来演示电磁感应现象的是()参考答案1．磁场会2．×3．C4．伸长缩短5．电磁感应6．C7．AD
