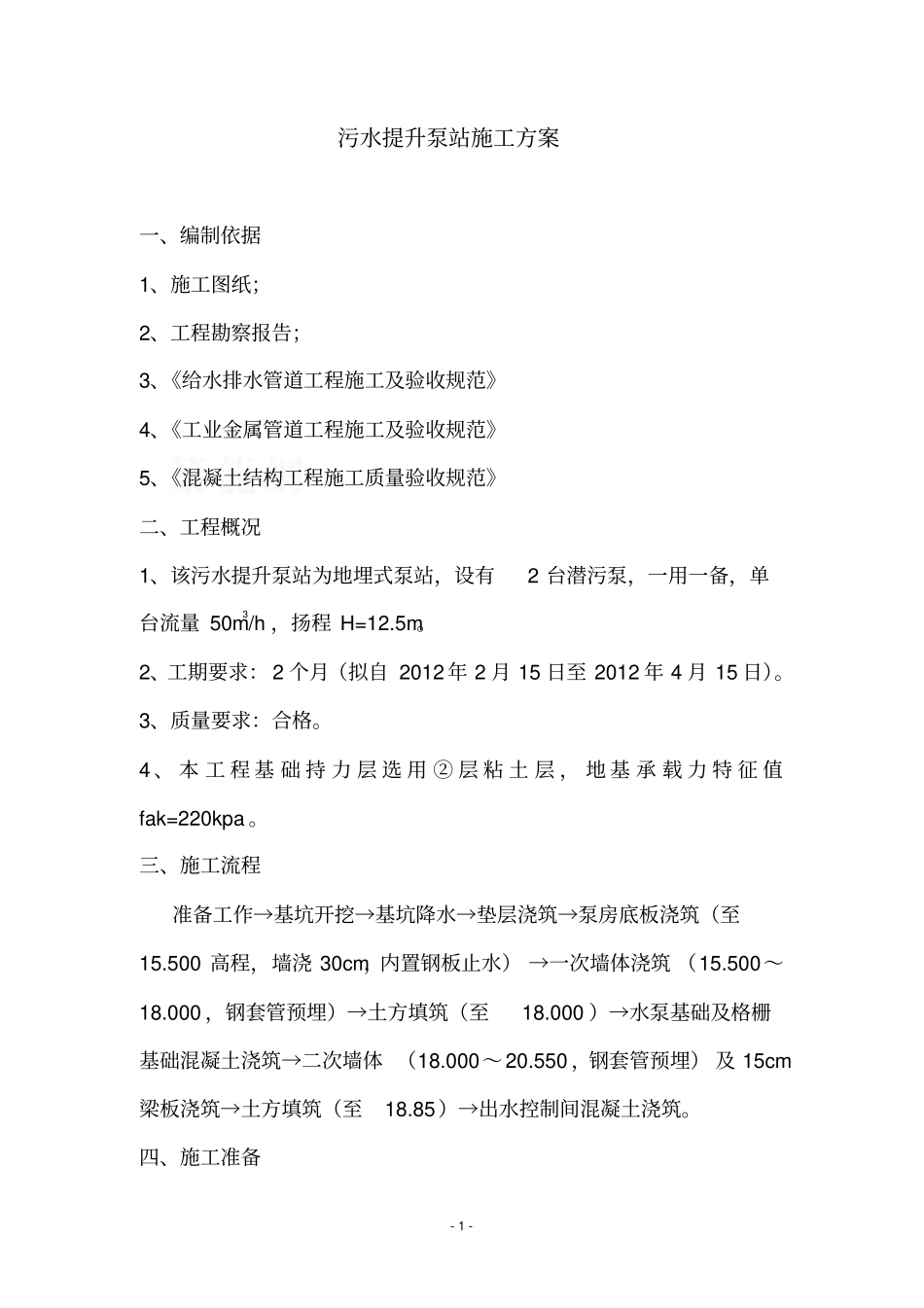

-1-污水提升泵站施工方案一、编制依据1、施工图纸；2、工程勘察报告；3、《给水排水管道工程施工及验收规范》4、《工业金属管道工程施工及验收规范》5、《混凝土结构工程施工质量验收规范》二、工程概况1、该污水提升泵站为地埋式泵站，设有2台潜污泵，一用一备，单台流量50m3/h，扬程H=12.5m。2、工期要求：2个月（拟自2012年2月15日至2012年4月15日）。3、质量要求：合格。4、本工程基础持力层选用②层粘土层，地基承载力特征值fak=220kpa。三、施工流程准备工作→基坑开挖→基坑降水→垫层浇筑→泵房底板浇筑（至15.500高程，墙浇30cm，内置钢板止水）→一次墙体浇筑（15.500～18.000，钢套管预埋）→土方填筑（至18.000）→水泵基础及格栅基础混凝土浇筑→二次墙体（18.000～20.550，钢套管预埋）及15cm梁板浇筑→土方填筑（至18.85）→出水控制间混凝土浇筑。四、施工准备-2-1、技术准备1.1、熟悉和审查施工图纸；1.2、准备与本工程有关的规范、图集；1.3、测量人员根据建设单位提供的水准高程及坐标位置，做好工程控制网桩的测量定位，同时做好定位桩的闭合复测工作，并做好标识加以保护.2、现场准备按设计范围及泵站外地面高程进行场地平整。施工用水、用电参见胜利东路施工组织设计。五、主要项目施工方法5.1测量方案1、编制依据（1）施工图纸及招标文件。（2）《工程测量规范》GB50026-2007。2、人员组织测量放样控制是贯穿工程施工全过程的关键的工作，为此项目部成立专门测量小组，根据工程各部位特点由专职测量队员实施，并及时做好有关工程记录。人员配备：测量员2人。3、测量器具配备表表5—1测量器具配备表名称规格型号数量精度备注全站仪SET2101校验合格自动安平水准仪SETL21mm校验合格-3-钢卷尺50m5±0.01mm校验合格水准尺5m4±0.01mm校验合格4、测量内容及要求工程开工前根据业主或监理人提供的平面控制网点及水准网点，按照三角网及导线网测量的要求，建立供施工使用的平面控制网及采用四等水准测量建立的高程控制网。测量控制网报经监理人审核后，作为以后施工测量放线的依据。5、控制桩布设为防止差错，作为施工过程中控制中心线桩及水准点等测量重要标点，必须至少设置二组可供相互检查核对，并作测量和检查核对记录，布置的控制桩均稳固可靠，并保留至工程结束。5.2基坑施工1、基坑开挖与回填（1）基坑开挖①本污水泵站的地址在园区公园的软质驳岸的坡上，18.000以上都杂填土，先大开挖进行挖除后场地平整。由于基坑底高程14.700，先开挖到16.700高程设置一个平台，可采用挖掘机一次开挖到设计高程，在坡中间设置1米宽平台。-4-排水沟25*20②预留20cm保护层，再由人工进行修坡及开挖到设计高程，按照规范要求边坡控制在1：0.67，中间设1m工作平台。如果土质差，含水量高，开挖深，1：0.67边坡满足不了施工需要，调整坡比报监理确认后实施。③开挖断面形式为了保证管道施工的方便和边坡的稳定安全，在基坑上预留一工作平台，平台的宽度为1米。该段土质属粘性土类，坡顶有土方运输自卸车、管材运输车等施工机械动载，开挖的放坡采用1：0.67。单式开挖断面示意图：说明：基坑底宽度=c+2a+2ba—排水沟宽度40cm，b—工作面宽度60cm，c—结构宽度5.7m。④开挖至设计高程后由建设单位会同设计、勘察、施工、监理单位共同验槽；若发现土质与勘察报告不符或有其它异常，由建设单位会同上述单位研究处理措施。⑤槽底原状地基土不得扰动，不得受水浸泡。-5-（2）土方填筑①经检验合格，并经业主、监理、质监部门验收后就可以回填基坑土方。回填前，混凝土强度应达到设计要求。②回填土料应符合设计要求，泵站结构外围1米内采用打夯机进行夯实。③泵站周围回填应对称进行，不得漏夯，两侧高差不得超过30CM。④回填土方时，如果基坑内有因降雨、地下渗水或施工用水造成的积水应先排除，并清除表面被水浸泡过的软弱土层。⑤填筑前要对土质、铺土厚度、压实机具进行综合试验，测定相关压实参数，作为施工质量控制的依据。填筑过程中由专业人员按试验参数对回填土进行控制，并及时取样试验检测，确保回填质量。⑥回填土的含水量，按土类和采用的压实机具控制在最佳含水率±2...
