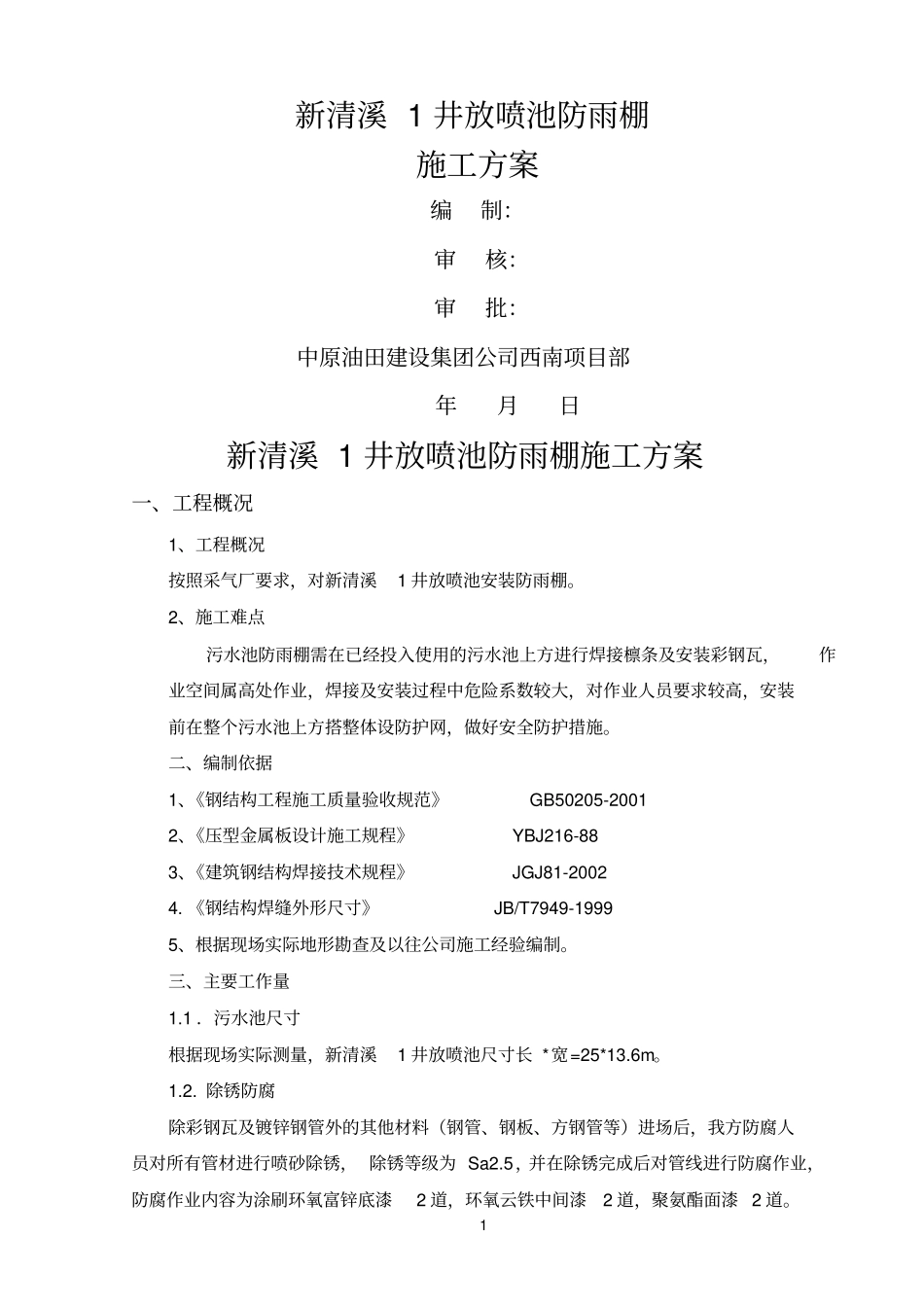

1新清溪1井放喷池防雨棚施工方案编制:审核:审批:中原油田建设集团公司西南项目部年月日新清溪1井放喷池防雨棚施工方案一、工程概况1、工程概况按照采气厂要求,对新清溪1井放喷池安装防雨棚。2、施工难点污水池防雨棚需在已经投入使用的污水池上方进行焊接檩条及安装彩钢瓦,作业空间属高处作业,焊接及安装过程中危险系数较大,对作业人员要求较高,安装前在整个污水池上方搭整体设防护网,做好安全防护措施。二、编制依据1、《钢结构工程施工质量验收规范》GB50205-20012、《压型金属板设计施工规程》YBJ216-883、《建筑钢结构焊接技术规程》JGJ81-20024.《钢结构焊缝外形尺寸》JB/T7949-19995、根据现场实际地形勘查及以往公司施工经验编制。三、主要工作量1.1.污水池尺寸根据现场实际测量,新清溪1井放喷池尺寸长*宽=25*13.6m。1.2.除锈防腐除彩钢瓦及镀锌钢管外的其他材料(钢管、钢板、方钢管等)进场后,我方防腐人员对所有管材进行喷砂除锈,除锈等级为Sa2.5,并在除锈完成后对管线进行防腐作业,防腐作业内容为涂刷环氧富锌底漆2道,环氧云铁中间漆2道,聚氨酯面漆2道。21.3.三角架预制按附图1中的尺寸完成三角架焊接作业。1.4.基础预制根据现场实际情况,在放喷池两侧现浇C25钢筋混凝土支墩共计14个,支墩尺寸为1200*1200*1000mm,支墩埋地深度1.2米,每个基础上预埋4条M20*800的地脚螺栓,顶部预留400*400mm预埋钢板。基础施工区域为原放喷池的回填土,因此需要进行基础换填,换填深度1.0m,换填方式为级配砂石,压实度不小于0.97,砂石比7:3,碎石粒径不大于50mm,换填完成后开始浇筑混凝土基础,换填时挖出的回填土方拉运至距回注站30km外的弃土场。1.5、防雨棚安装如下:,起吊安装在放喷池两侧支墩上,三脚架与支墩顶部预埋钢板满焊。,用φ76*5的钢管将各个三角架焊接在一起,具体焊接形式见附图2.,在三角架上方按800mm距离均布40*40*3.5mm的方钢管檩条,檩条垂直三角架方向两侧各向外延伸20cm。,人工敷设彩钢瓦,彩钢瓦铺设时外围四边均向外侧延伸20cm,彩钢瓦采用φ3.2*50开口型圆头铝铁抽芯铆钉固定。施工机具配备:名称吊车(台班)发电机(台班)30T半挂(台班)新清溪1井6124四、施工方案1、防雨棚施工1.1、材料进场后对材料进行Sa2.5喷砂除锈作业,除锈完成后进行防腐刷漆,作业内容为环氧富锌底漆2道,环氧云铁中间漆2道,聚氨酯面漆2道;1.2、防腐作业完成后,按图纸对防雨棚三角架、檩条进行下料,焊接,各焊接点必须为满焊,管线垂直焊接处需在管线端部上切割马鞍口;1.3、三角架及支架焊接完成后,由我方将各预制件拉运至施工现场(平均运距为100km);1.4、吊车起吊三角架棚顶至现浇混凝土支墩上方,对准位置后,落下三角架,并与支墩上预留钢板焊接,再连接各三角架之间的横杆。1.5、连接完成后,在各三角架之间搭设施工平台,操作平台为6m长φ48mm钢管两3三角架间连接,间距2.5m,然后再在钢管上搭设竹桥排,并用10#铁丝进行绑扎;为保证施工安全,搭设人员必须系挂安全绳,且每次只搭设两个三角架之间的平台。1.6、施工平台搭设完成后,人工系挂安全带在施工平台上焊接40*40*3.5mm方钢管檩条;1.7、焊接完成后,对焊接部位进行防腐施工,除锈采用人工除锈,除锈等级为St3,并涂刷环氧富锌底漆2道,环氧云铁中间漆2道,聚氨酯面漆2道。1.3,三角架预制1.8、对施工完成后的棚顶进行彩钢瓦的铺设安装。2施工工艺及方法2.1.原材料验收,除检查几何尺寸外,对型钢是否存在夹杂、结疤、裂纹、分层、气泡、麻点、铁皮等缺陷注意观察,发现问题应通知业主,采取其他手段检验。,除满足保证项目外,钢材、焊接材料应按规范一般项目要求抽检。2.2.焊接及检验,根据本工程焊接管理程序要求:钢结构焊接的焊工原则上不在进行上岗考试。但是现场施焊人员必须持证,并严格执行规范:焊工必须经考试合格并取得合格证书。持证焊工必须在其考试合格项目及其认可范围内施焊。a、焊条、焊丝、焊剂、电渣焊熔嘴等焊接材料与母材的匹配应符合设计要求及国家现行行业标准《建筑钢结构焊接技术规程》JGJ81的规定。所用焊条必须经过烘干室烘干,领至施工现场的焊条应...
