汽车CADCAM复习题参考答案VIP免费

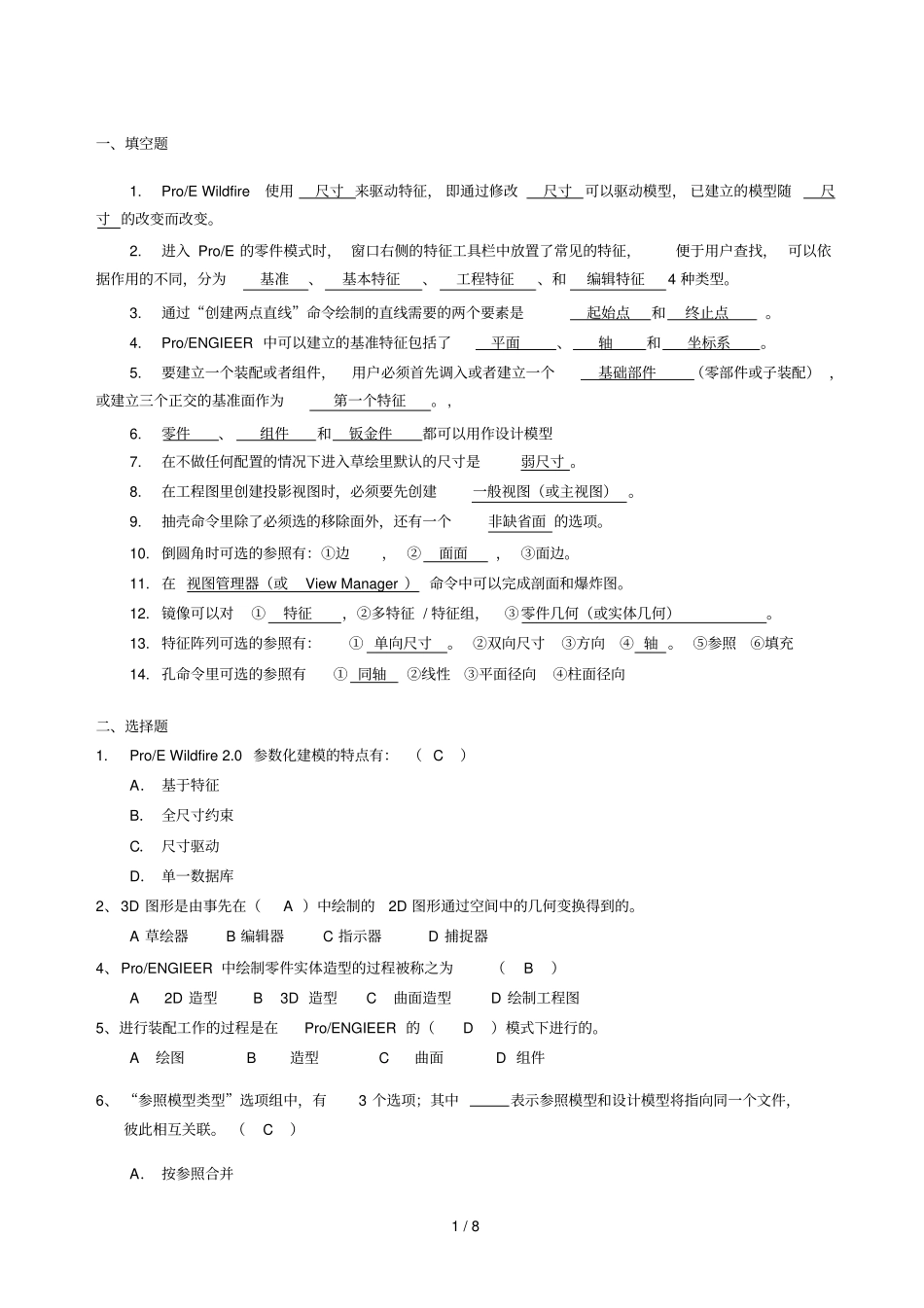

1/8一、填空题1.Pro/EWildfire使用尺寸来驱动特征，即通过修改尺寸可以驱动模型，已建立的模型随尺寸的改变而改变。2.进入Pro/E的零件模式时，窗口右侧的特征工具栏中放置了常见的特征，便于用户查找，可以依据作用的不同，分为基准、基本特征、工程特征、和编辑特征4种类型。3.通过“创建两点直线”命令绘制的直线需要的两个要素是起始点和终止点。4.Pro/ENGIEER中可以建立的基准特征包括了平面、轴和坐标系。5.要建立一个装配或者组件，用户必须首先调入或者建立一个基础部件（零部件或子装配），或建立三个正交的基准面作为第一个特征。,6.零件、组件和钣金件都可以用作设计模型7.在不做任何配置的情况下进入草绘里默认的尺寸是弱尺寸。8.在工程图里创建投影视图时，必须要先创建一般视图（或主视图）。9.抽壳命令里除了必须选的移除面外，还有一个非缺省面的选项。10.倒圆角时可选的参照有：①边，②面面，③面边。11.在视图管理器（或ViewManager）命令中可以完成剖面和爆炸图。12.镜像可以对①特征，②多特征/特征组，③零件几何（或实体几何）。13.特征阵列可选的参照有：①单向尺寸。②双向尺寸③方向④轴。⑤参照⑥填充14.孔命令里可选的参照有①同轴②线性③平面径向④柱面径向二、选择题1.Pro/EWildfire2.0参数化建模的特点有：（C）A．基于特征B．全尺寸约束C．尺寸驱动D．单一数据库2、3D图形是由事先在（A）中绘制的2D图形通过空间中的几何变换得到的。A草绘器B编辑器C指示器D捕捉器4、Pro/ENGIEER中绘制零件实体造型的过程被称之为（B）A2D造型B3D造型C曲面造型D绘制工程图5、进行装配工作的过程是在Pro/ENGIEER的（D）模式下进行的。A绘图B造型C曲面D组件6、“参照模型类型”选项组中，有3个选项；其中表示参照模型和设计模型将指向同一个文件，彼此相互关联。（C）A．按参照合并2/8B．继承C．同一模型D．装配7．创建一个新的零件时应选取的模板是(C)A、mmks_asm_designB、mmns_mfg_castC、mmns_part_solidD、mmns_part_sheetmetal8．Pro/e中装配图是以什么格式进行保存的：（D）A、＃.prtB、＃.asmC、＃.secD、＃.drw9．一个零件的实体建模的基本过程有以下几个基本步骤，请排序：（ABDC）A、分析零件特征，并确定特征创建顺序B、进入零件设计模式C、存储零件模型D、创建与修改特征10．要对窗口中的零件进行平移应选择（B）A、Ctrl+鼠标左键B、Shift+鼠标中键C、Ctrl+鼠标中键D、Shift+鼠标右键11．草绘里的中心线主要是用来（D）A、对称B、旋转轴C、尺寸参考D、对称和旋转轴12．创建一张新的工程图时，首先要考虑的是（a）。A、ISO的调用B、创建一般视图C、创建投影视图D、创建剖面13．草绘旋转特征时，其旋转中心线可以有（A）。A、一条B、二条C、三条D、多条14．构建抽壳特征时，如果选取实体上多个要去除的表面时，可按（A）复选。A、Ctrl+鼠标左鍵B、CtrlC、Shift键D、Ctrl+鼠标右鍵15．在工程图中，拖动主视图，其它视图会（A）。A、一起移动B、只有右视图移动C、只有左视图移动D、所有视图都不移动16．如何将英制的零件转为公制的零件（A）。A、编辑－设置B、文件－设置C、工具－设置D、插入－设置17．在创建组合件（Assembly）时，使用哪种约束类型即可一次将零件完全约束：（D）A、对齐（Align）B、匹配（Mate）C、插入（Insert）D、坐标系（Csys）18．关于Pro/Engineer中建立工程图的描述正确的有：（AB）A、可以建立三视图、剖面图、或局部放大图B、若对零件进行了修改，会自动反映到相关工程图中C、若在工程图中对尺寸进行修改的话，与其相关的零件、装配件等模型不会随之改变D、必须先建立主视图才建立其他视图，删除时没有顺序限制3/819．清除内存命令，可以清除（A）窗口A、当前的或不显示的B、不显示的C、当前的D、所有的20．应用程序之间的切换，最好建议在（A）菜单下切换A、窗口B、插入C、文件D、任务栏21．装配里的“缺省”相当于默认（C）对齐约束A、基准面B、点C、坐标系D、坐标系和基准面22．通过编辑命令对零件的尺寸进行修改后，零件必须（B）A、屏幕刷新B、再生C、重新定义D、无须做任何操作23．创建加强筋步骤如下，请排序：（BDAC）A...
