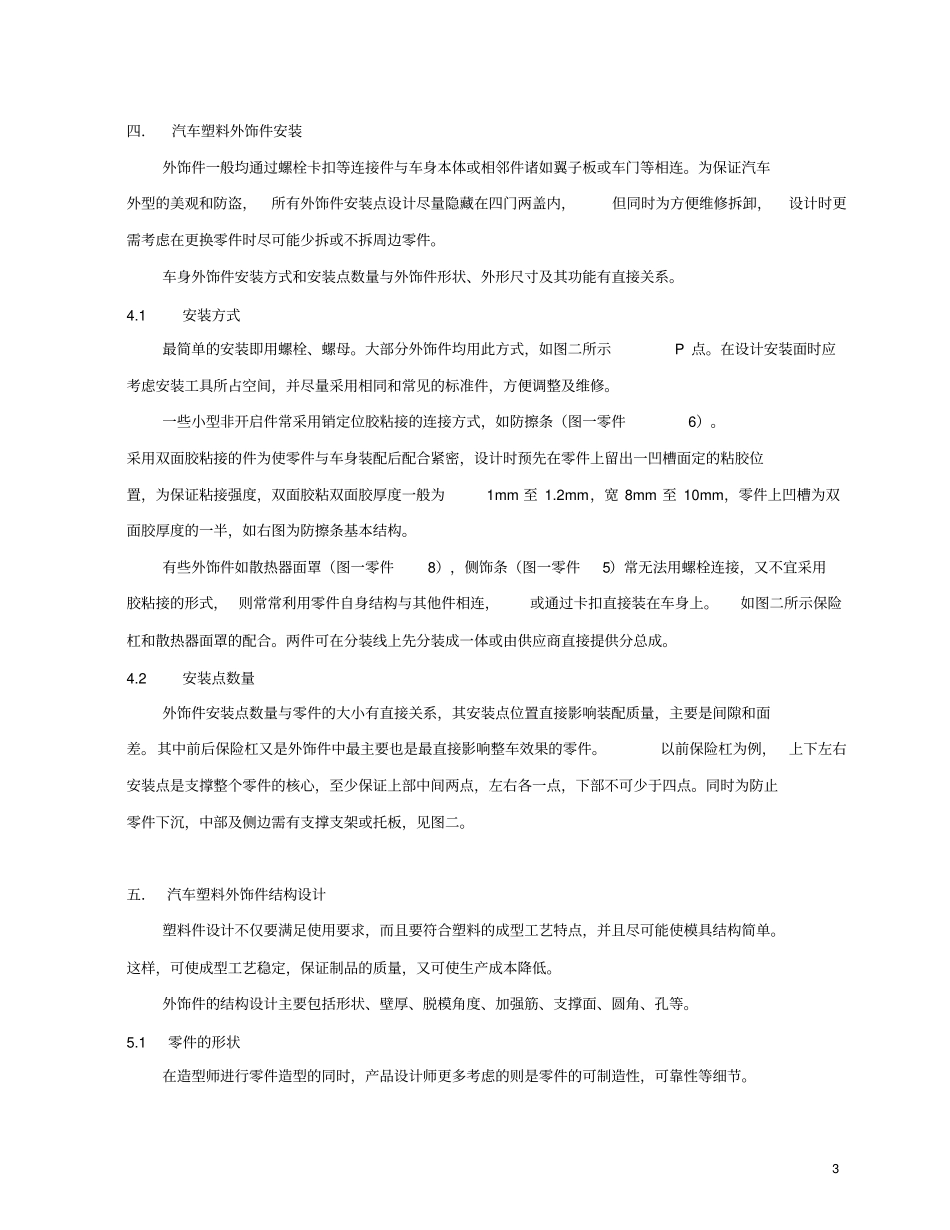

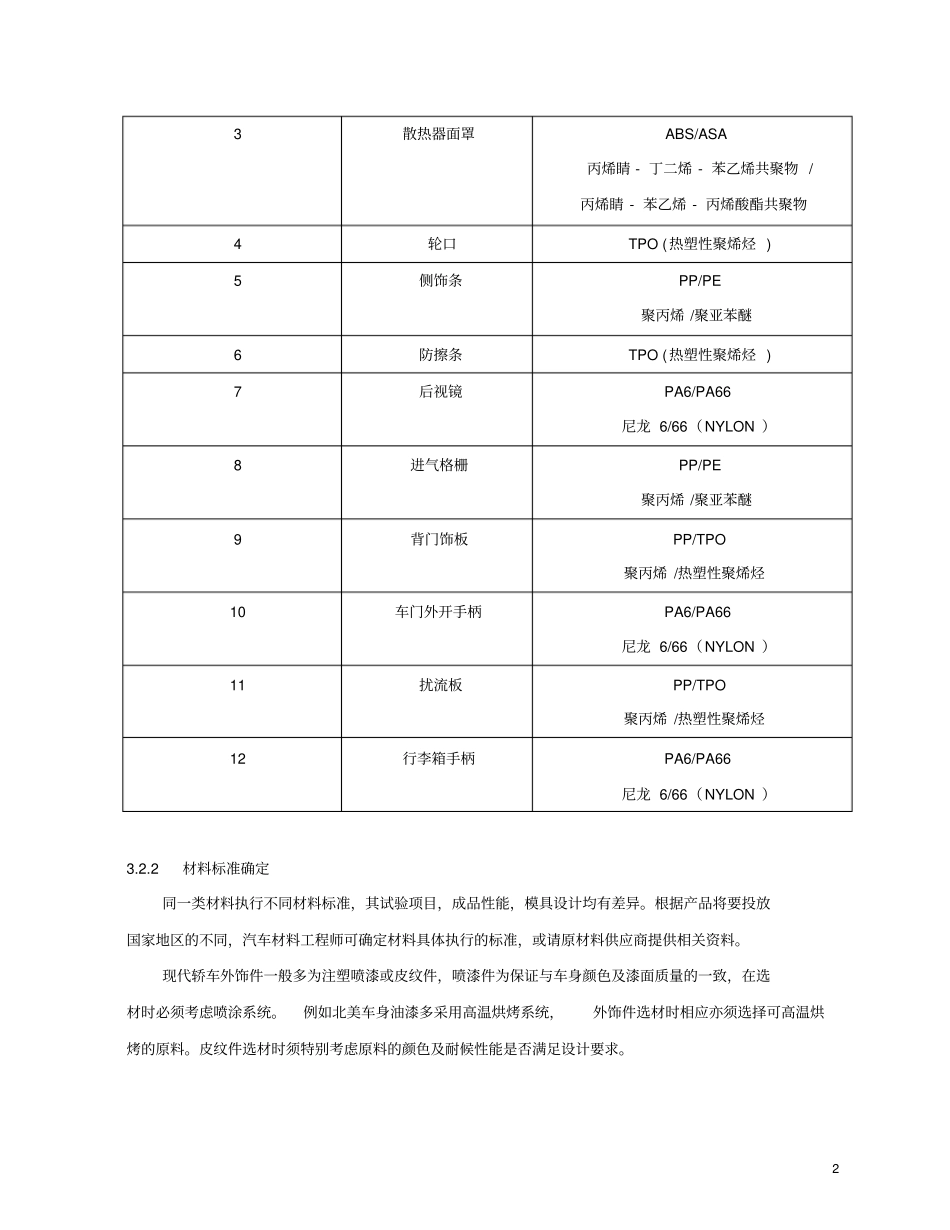

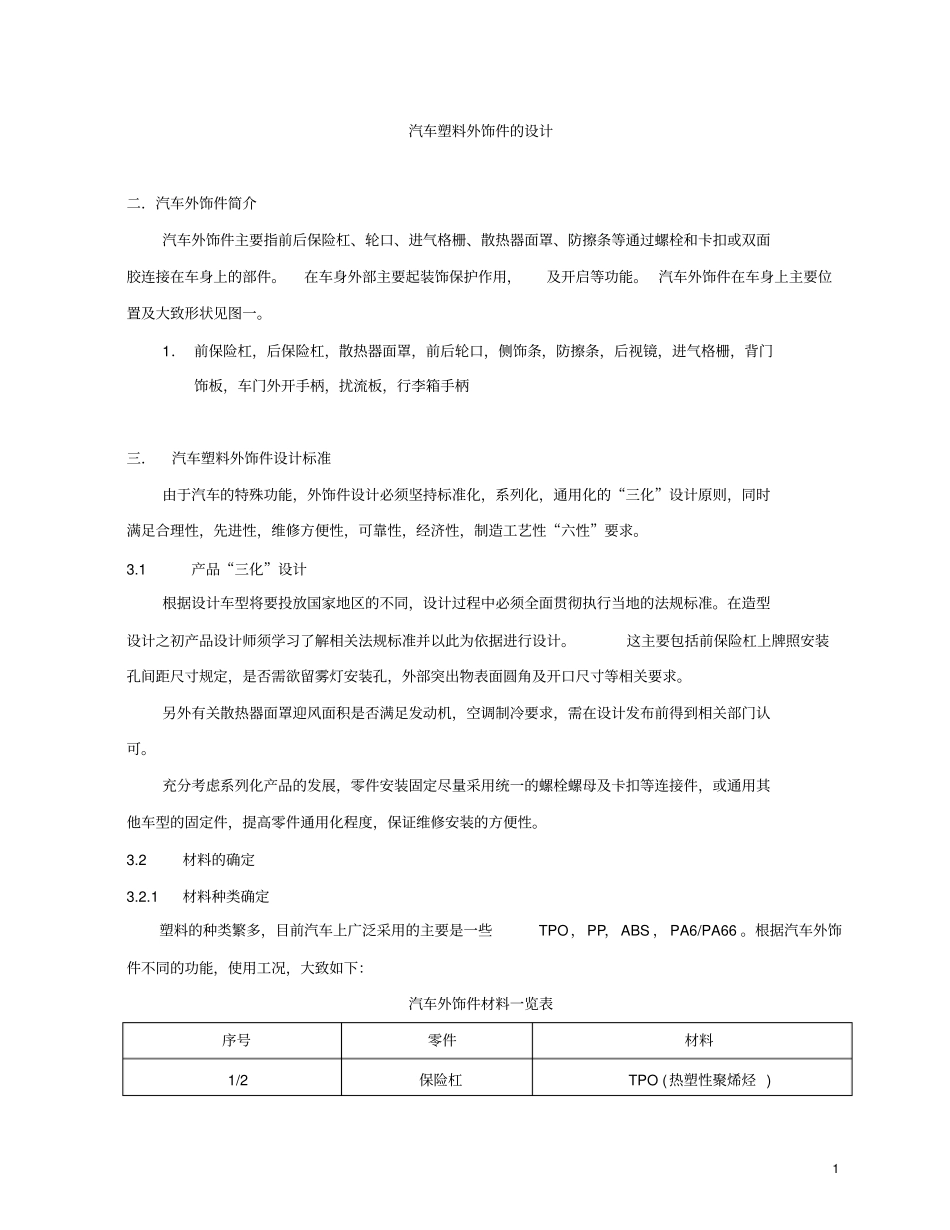

1汽车塑料外饰件的设计二．汽车外饰件简介汽车外饰件主要指前后保险杠、轮口、进气格栅、散热器面罩、防擦条等通过螺栓和卡扣或双面胶连接在车身上的部件。在车身外部主要起装饰保护作用，及开启等功能。汽车外饰件在车身上主要位置及大致形状见图一。1．前保险杠，后保险杠，散热器面罩，前后轮口，侧饰条，防擦条，后视镜，进气格栅，背门饰板，车门外开手柄，扰流板，行李箱手柄三．汽车塑料外饰件设计标准由于汽车的特殊功能，外饰件设计必须坚持标准化，系列化，通用化的“三化”设计原则，同时满足合理性，先进性，维修方便性，可靠性，经济性，制造工艺性“六性”要求。3.1产品“三化”设计根据设计车型将要投放国家地区的不同，设计过程中必须全面贯彻执行当地的法规标准。在造型设计之初产品设计师须学习了解相关法规标准并以此为依据进行设计。这主要包括前保险杠上牌照安装孔间距尺寸规定，是否需欲留雾灯安装孔，外部突出物表面圆角及开口尺寸等相关要求。另外有关散热器面罩迎风面积是否满足发动机，空调制冷要求，需在设计发布前得到相关部门认可。充分考虑系列化产品的发展，零件安装固定尽量采用统一的螺栓螺母及卡扣等连接件，或通用其他车型的固定件，提高零件通用化程度，保证维修安装的方便性。3.2材料的确定3.2.1材料种类确定塑料的种类繁多，目前汽车上广泛采用的主要是一些TPO，PP，ABS，PA6/PA66。根据汽车外饰件不同的功能，使用工况，大致如下：汽车外饰件材料一览表序号零件材料1/2保险杠TPO(热塑性聚烯烃)23散热器面罩ABS/ASA丙烯睛-丁二烯-苯乙烯共聚物/丙烯睛-苯乙烯-丙烯酸酯共聚物4轮口TPO(热塑性聚烯烃)5侧饰条PP/PE聚丙烯/聚亚苯醚6防擦条TPO(热塑性聚烯烃)7后视镜PA6/PA66尼龙6/66（NYLON）8进气格栅PP/PE聚丙烯/聚亚苯醚9背门饰板PP/TPO聚丙烯/热塑性聚烯烃10车门外开手柄PA6/PA66尼龙6/66（NYLON）11扰流板PP/TPO聚丙烯/热塑性聚烯烃12行李箱手柄PA6/PA66尼龙6/66（NYLON）3.2.2材料标准确定同一类材料执行不同材料标准，其试验项目，成品性能，模具设计均有差异。根据产品将要投放国家地区的不同，汽车材料工程师可确定材料具体执行的标准，或请原材料供应商提供相关资料。现代轿车外饰件一般多为注塑喷漆或皮纹件，喷漆件为保证与车身颜色及漆面质量的一致，在选材时必须考虑喷涂系统。例如北美车身油漆多采用高温烘烤系统，外饰件选材时相应亦须选择可高温烘烤的原料。皮纹件选材时须特别考虑原料的颜色及耐候性能是否满足设计要求。3四．汽车塑料外饰件安装外饰件一般均通过螺栓卡扣等连接件与车身本体或相邻件诸如翼子板或车门等相连。为保证汽车外型的美观和防盗，所有外饰件安装点设计尽量隐藏在四门两盖内，但同时为方便维修拆卸，设计时更需考虑在更换零件时尽可能少拆或不拆周边零件。车身外饰件安装方式和安装点数量与外饰件形状、外形尺寸及其功能有直接关系。4.1安装方式最简单的安装即用螺栓、螺母。大部分外饰件均用此方式，如图二所示P点。在设计安装面时应考虑安装工具所占空间，并尽量采用相同和常见的标准件，方便调整及维修。一些小型非开启件常采用销定位胶粘接的连接方式，如防擦条（图一零件6）。采用双面胶粘接的件为使零件与车身装配后配合紧密，设计时预先在零件上留出一凹槽面定的粘胶位置，为保证粘接强度，双面胶粘双面胶厚度一般为1mm至1.2mm，宽8mm至10mm，零件上凹槽为双面胶厚度的一半，如右图为防擦条基本结构。有些外饰件如散热器面罩（图一零件8），侧饰条（图一零件5）常无法用螺栓连接，又不宜采用胶粘接的形式，则常常利用零件自身结构与其他件相连，或通过卡扣直接装在车身上。如图二所示保险杠和散热器面罩的配合。两件可在分装线上先分装成一体或由供应商直接提供分总成。4.2安装点数量外饰件安装点数量与零件的大小有直接关系，其安装点位置直接影响装配质量，主要是间隙和面差。其中前后保险杠又是外饰件中最主要也是最直接影响整车效果的零件。以前保险杠为例，上下左右安装点是支撑整个零件的核心，至少保证上部中间两点，左右各一点，下部不可少于四点。同时为防止零件下沉，中部及侧边需有...
