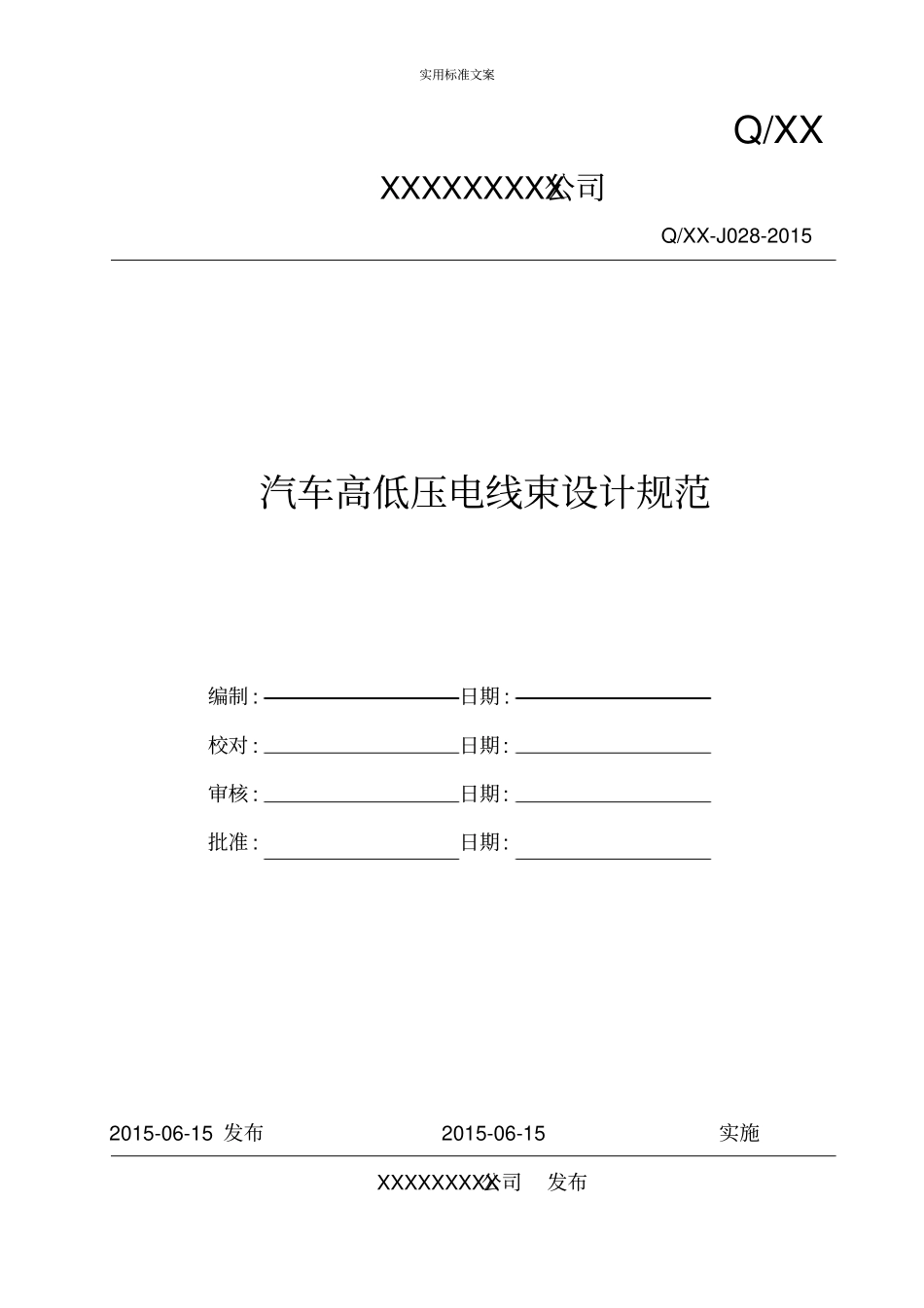

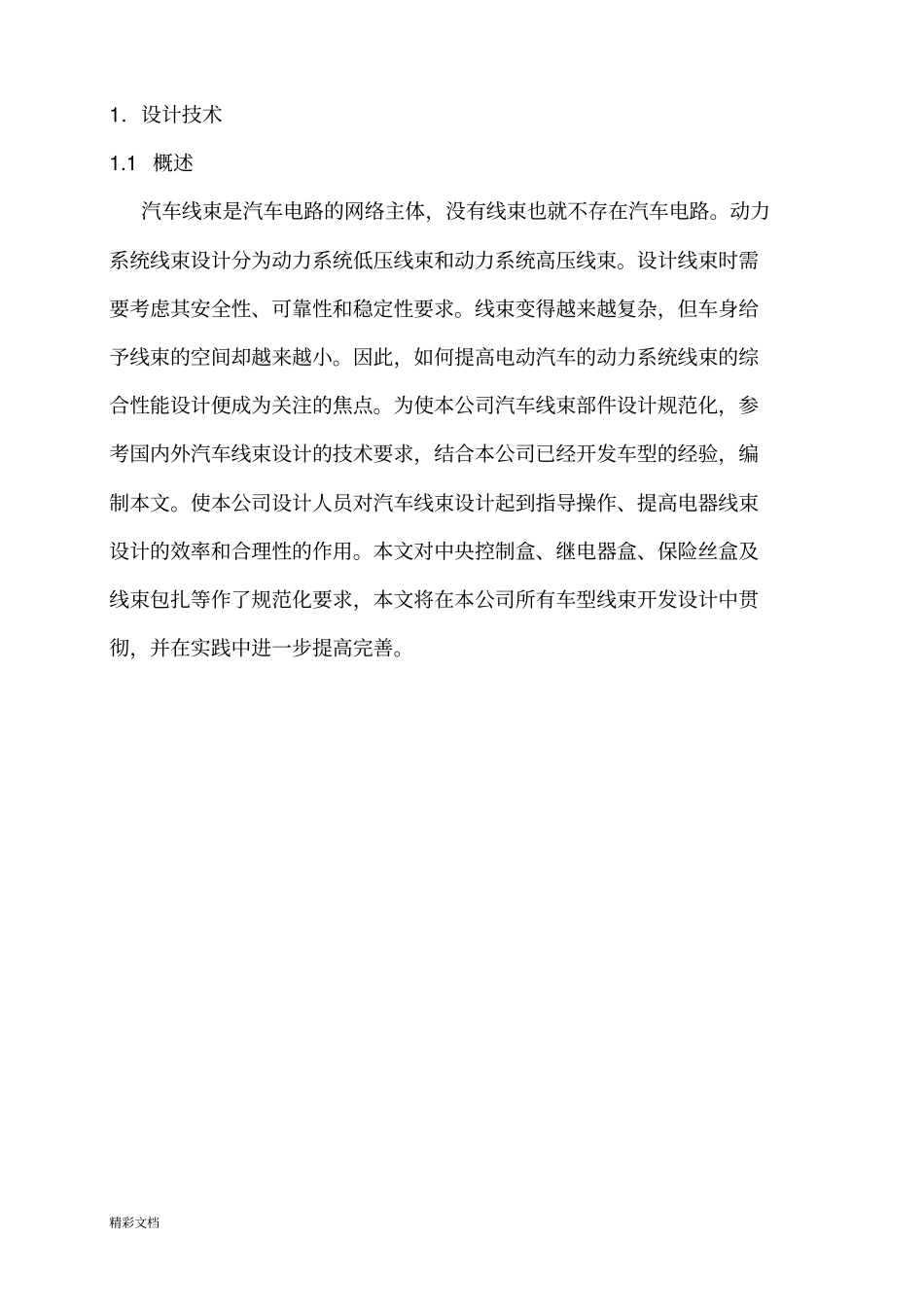

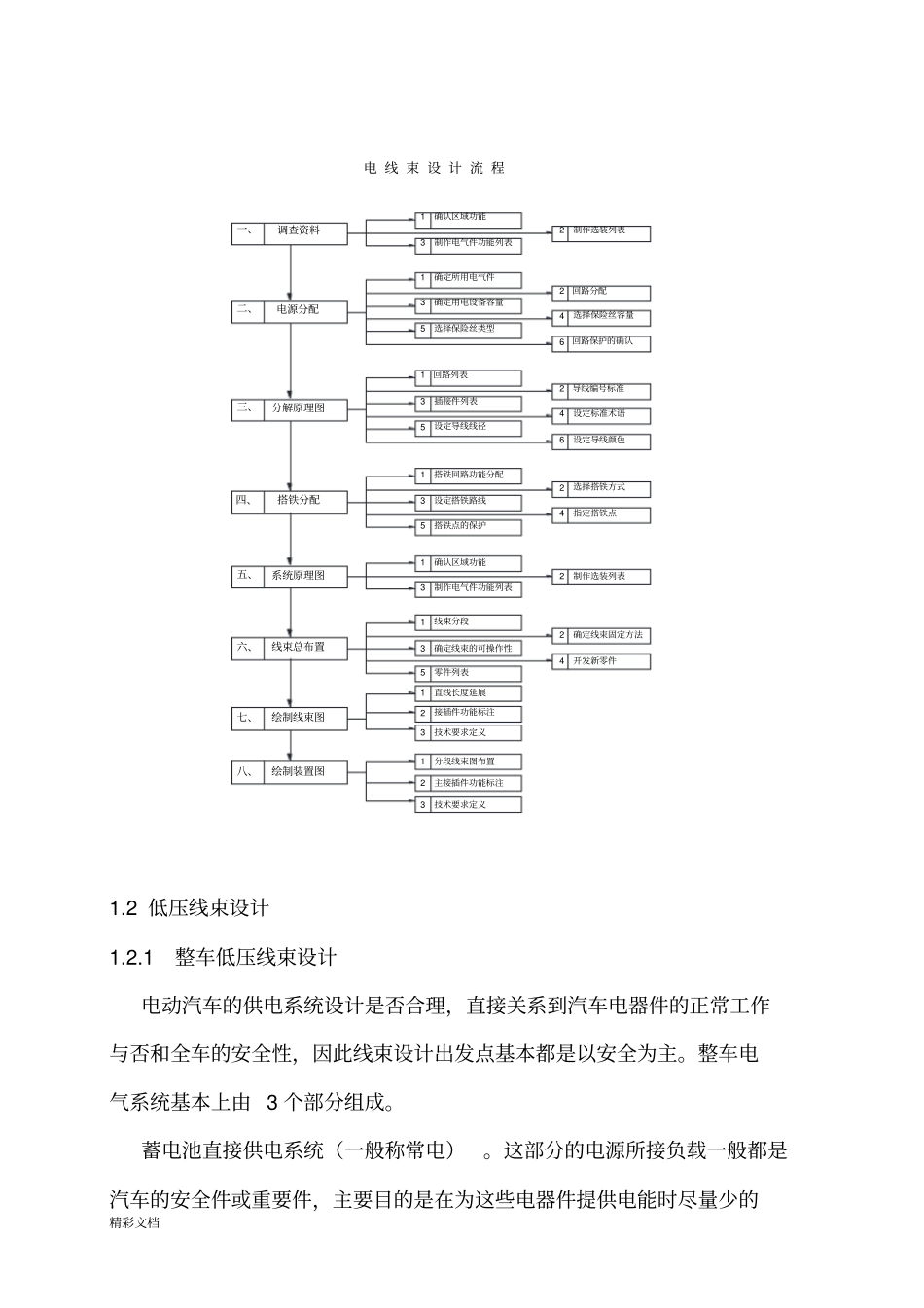

实用标准文案Q/XXXXXXXXXXX公司Q/XX-J028-2015汽车高低压电线束设计规范编制:日期:校对:日期:审核:日期:批准:日期:2015-06-15发布2015-06-15实施XXXXXXXXX公司发布精彩文档1.设计技术1.1概述汽车线束是汽车电路的网络主体,没有线束也就不存在汽车电路。动力系统线束设计分为动力系统低压线束和动力系统高压线束。设计线束时需要考虑其安全性、可靠性和稳定性要求。线束变得越来越复杂,但车身给予线束的空间却越来越小。因此,如何提高电动汽车的动力系统线束的综合性能设计便成为关注的焦点。为使本公司汽车线束部件设计规范化,参考国内外汽车线束设计的技术要求,结合本公司已经开发车型的经验,编制本文。使本公司设计人员对汽车线束设计起到指导操作、提高电器线束设计的效率和合理性的作用。本文对中央控制盒、继电器盒、保险丝盒及线束包扎等作了规范化要求,本文将在本公司所有车型线束开发设计中贯彻,并在实践中进一步提高完善。精彩文档1.2低压线束设计1.2.1整车低压线束设计电动汽车的供电系统设计是否合理,直接关系到汽车电器件的正常工作与否和全车的安全性,因此线束设计出发点基本都是以安全为主。整车电气系统基本上由3个部分组成。蓄电池直接供电系统(一般称常电)。这部分的电源所接负载一般都是汽车的安全件或重要件,主要目的是在为这些电器件提供电能时尽量少的一、调查资料确认区域功能1制作电气件功能列表3制作选装列表2确定用电设备容量确定所用电气件1电源分配二、3回路分配2选择保险丝容量4回路保护的确认6选择保险丝类型5设定导线线径插接件列表回路列表分解原理图三、531设定导线颜色设定标准术语导线编号标准264搭铁回路功能分配设定搭铁路线搭铁点的保护四、531选择搭铁方式指定搭铁点24搭铁分配电线束设计流程制作电气件功能列表确认区域功能五、312制作选装列表系统原理图绘制线束图七、技术要求定义3直线长度延展零件列表确定线束的可操作性线束分段1六、51342确定线束固定方法开发新零件线束总布置八、绘制装置图主接插件功能标注2分段线束图布置12接插件功能标注技术要求定义3精彩文档加以控制,确保在无法启动电动模式情况下,汽车也能短暂正常工作,以方便故障车辆能够及时维修等。如:整车控制器电源、真空制动助力泵电源和转向泵电源等。点火开关控制的供电系统(一般称为IG档)。这部分电器件基本上是在车辆未行驶运转的情况下才使用,取自预充电模块的分支电源,避免了为蓄电池充电时争电源的可能性。如:雨刮器、车灯控制电源、门窗控制电源等。电动模式的供电系统(一般称为start档)。这部分电源是在车辆启动电动模式下,电器件能够正常启动。电源的负载比较大,电源取之于预充电模块,负载的电流消耗量不同,预充电输出地电流量也就随之成正比变化,有效地保证整车的用电量。1.2.2线路保护设计A.熔断器线路保护就是要对导线加以保护,兼顾对回路电器件的保护。目前电动汽车所用保护装置主要有熔断器。它是一种安装在中央控制盒中,保证电路安全运行的电器元件。当电路发生故障或异常时,伴随着电流不断升高,并且升高的电流有可能损坏线路。若线路中正确地安置了保险丝,那么,保险丝就会在电流异常升高到一定的高度和一定的时候,自身熔断切断电流,从而起到保护线路安全运行的作用。熔断器按照结构上分为片式熔断器、插入式熔断器和旋紧式熔断器3种类型,这3种熔断器有不同承载电流量的规格。在线路保护采用的熔断器时,需要严格选取相应的规格。精彩文档目前,我公司生产的电动汽车的动力系统线束都应用了这3种类型的熔断器。一般根据负载的性质和最大连续工作电流来确定熔断器容量,按照经验:如果是电阻性负载,如白炽灯,电阻加热器等等,熔断器额定容量=(1~1.2)×电路最大工作电流;如果是电感性负载,如转向助力电动机,刹车助力泵等等,熔断器的额定容量=(2~4)×该电器的额定电流;如果是纯电容性负载,则需要在回路中设置预充电电路;如果是复合性负载,则要具体分析该复合性负载主要是呈现什么性质的特征,数值的大小来确定熔断器的额定容量。B.继电器继电器具有控制系统和被控制系统,通常应用于中央电气盒...
