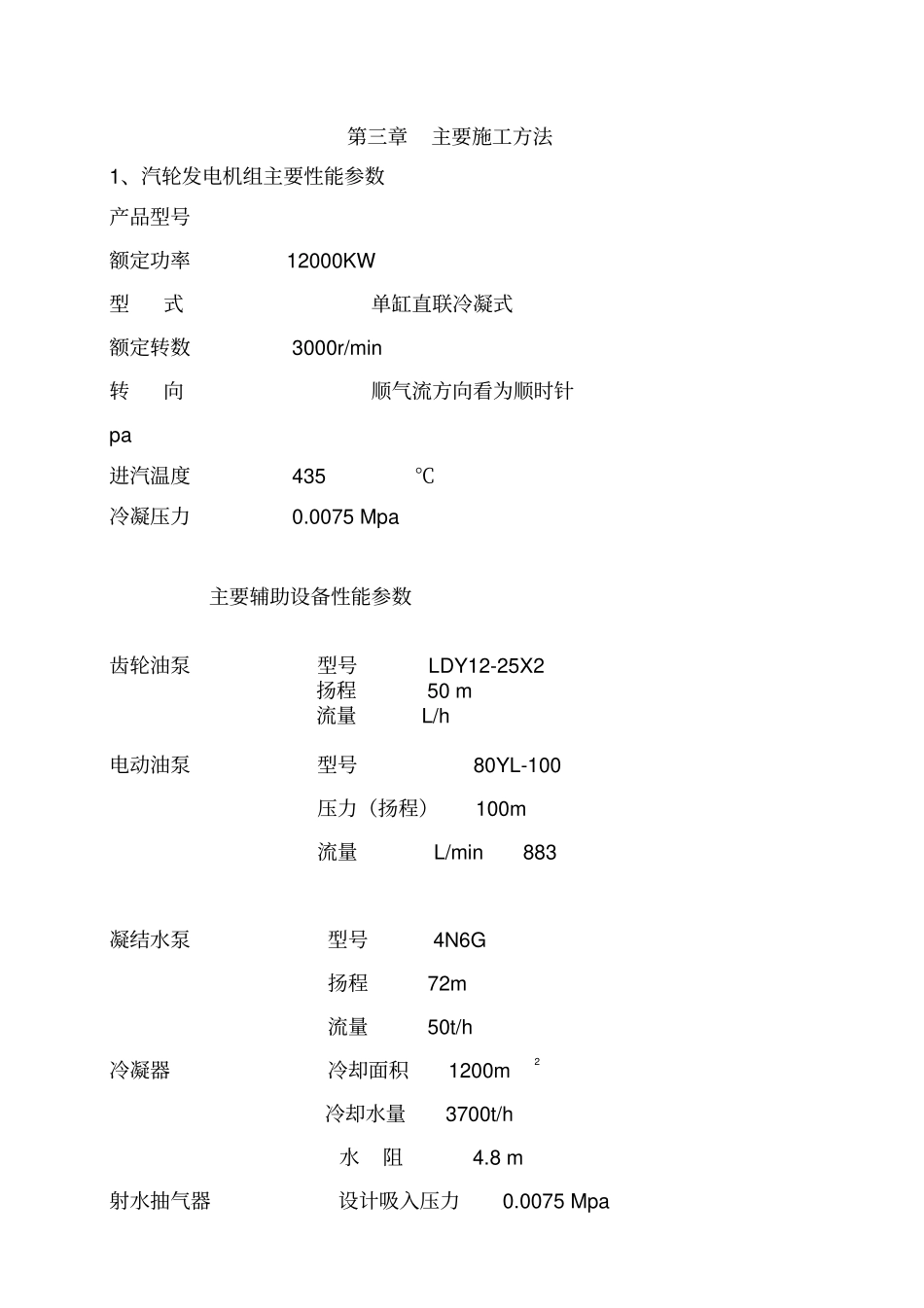

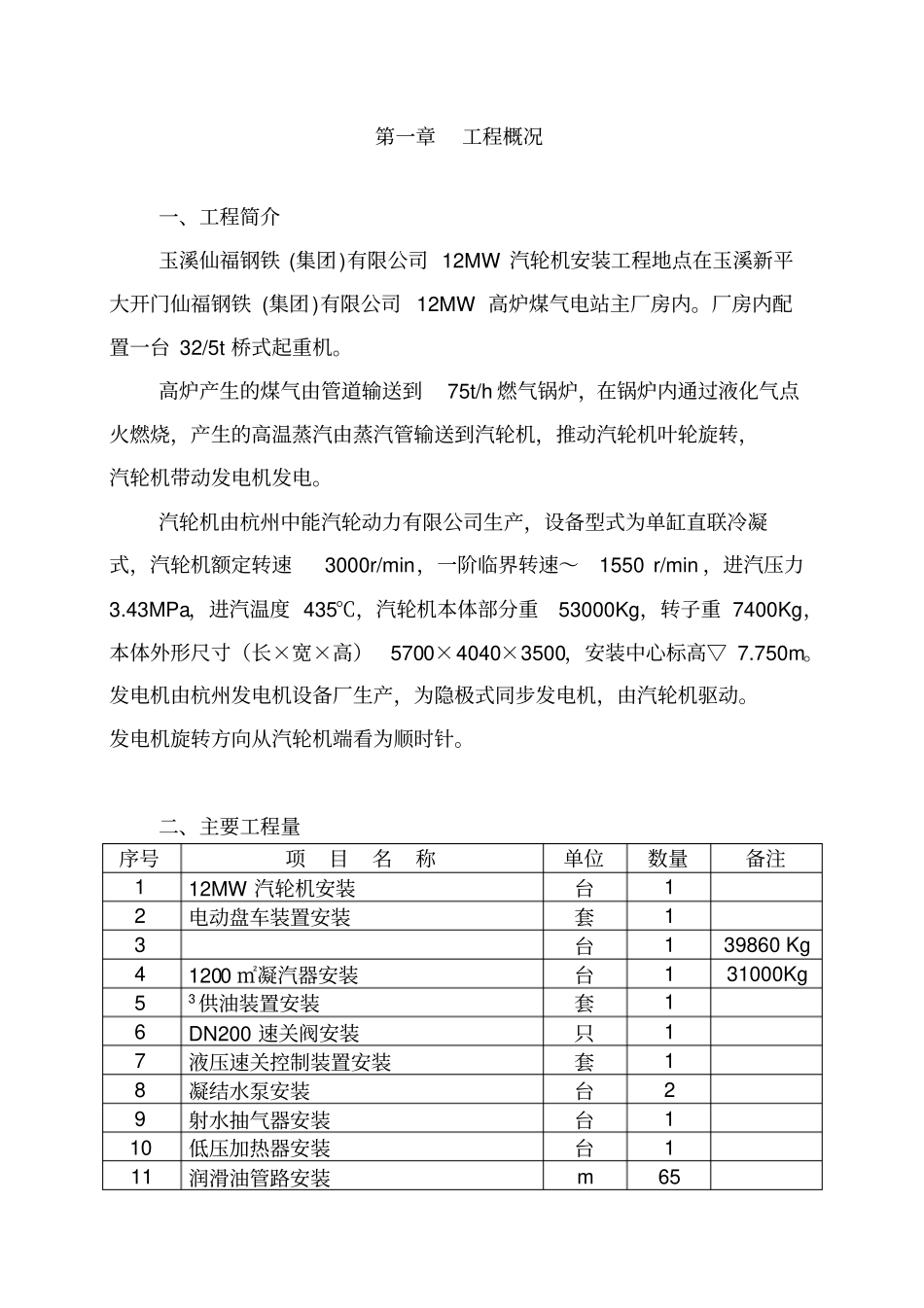

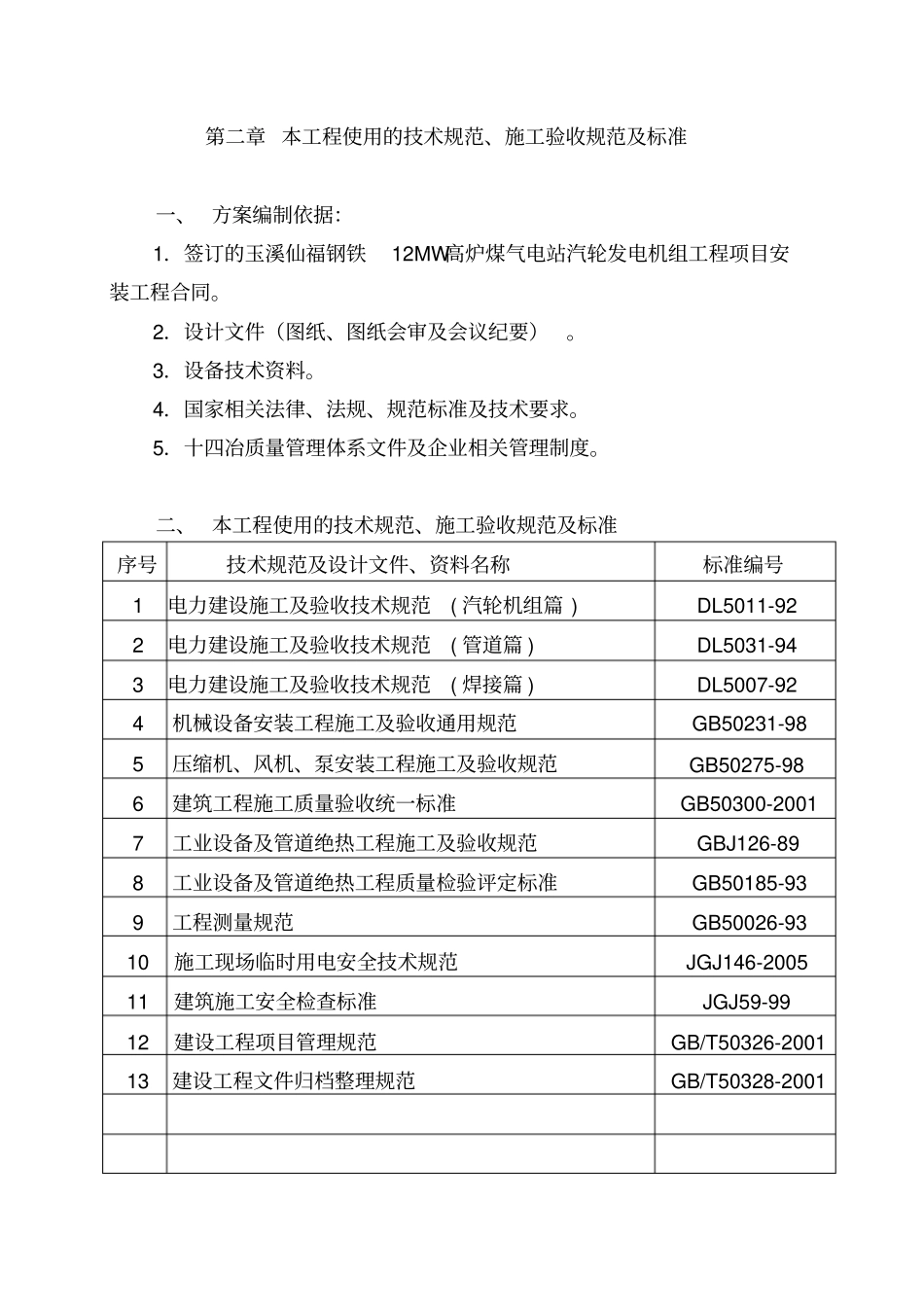

第一章工程概况一、工程简介玉溪仙福钢铁(集团)有限公司12MW汽轮机安装工程地点在玉溪新平大开门仙福钢铁(集团)有限公司12MW高炉煤气电站主厂房内。厂房内配置一台32/5t桥式起重机。高炉产生的煤气由管道输送到75t/h燃气锅炉，在锅炉内通过液化气点火燃烧，产生的高温蒸汽由蒸汽管输送到汽轮机，推动汽轮机叶轮旋转，汽轮机带动发电机发电。汽轮机由杭州中能汽轮动力有限公司生产，设备型式为单缸直联冷凝式，汽轮机额定转速3000r/min，一阶临界转速～1550r/min，进汽压力3.43MPa，进汽温度435℃，汽轮机本体部分重53000Kg，转子重7400Kg，本体外形尺寸（长×宽×高）5700×4040×3500，安装中心标高▽7.750m。发电机由杭州发电机设备厂生产，为隐极式同步发电机，由汽轮机驱动。发电机旋转方向从汽轮机端看为顺时针。二、主要工程量序号项目名称单位数量备注112MW汽轮机安装台12电动盘车装置安装套13台139860Kg41200㎡凝汽器安装台131000Kg53供油装置安装套16DN200速关阀安装只17液压速关控制装置安装套18凝结水泵安装台29射水抽气器安装台110低压加热器安装台111润滑油管路安装m65第二章本工程使用的技术规范、施工验收规范及标准一、方案编制依据：1．签订的玉溪仙福钢铁12MW高炉煤气电站汽轮发电机组工程项目安装工程合同。2．设计文件（图纸、图纸会审及会议纪要）。3．设备技术资料。4．国家相关法律、法规、规范标准及技术要求。5．十四冶质量管理体系文件及企业相关管理制度。二、本工程使用的技术规范、施工验收规范及标准序号技术规范及设计文件、资料名称标准编号1电力建设施工及验收技术规范(汽轮机组篇)DL5011-922电力建设施工及验收技术规范(管道篇)DL5031-943电力建设施工及验收技术规范(焊接篇)DL5007-924机械设备安装工程施工及验收通用规范GB50231-985压缩机、风机、泵安装工程施工及验收规范GB50275-986建筑工程施工质量验收统一标准GB50300-20017工业设备及管道绝热工程施工及验收规范GBJ126-898工业设备及管道绝热工程质量检验评定标准GB50185-939工程测量规范GB50026-9310施工现场临时用电安全技术规范JGJ146-200511建筑施工安全检查标准JGJ59-9912建设工程项目管理规范GB/T50326-200113建设工程文件归档整理规范GB/T50328-2001第三章主要施工方法1、汽轮发电机组主要性能参数产品型号额定功率12000KW型式单缸直联冷凝式额定转数3000r/min转向顺气流方向看为顺时针pa进汽温度435℃冷凝压力0.0075Mpa主要辅助设备性能参数齿轮油泵型号LDY12-25X2扬程50m流量L/h电动油泵型号80YL-100压力（扬程）100m流量L/min883凝结水泵型号4N6G扬程72m流量50t/h冷凝器冷却面积1200m2冷却水量3700t/h水阻4.8m射水抽气器设计吸入压力0.0075Mpa抽气量20㎏/h控制油滤油器滤油精度25μm流量250L/min润滑油滤油器滤油精度25μm流量630L/min双联冷油汽冷却面积2×25㎡冷却水量80t/h油箱容积4m32、施工前的准备工作为保证工期优质、高效、圆满的完成必需做好施工前的准备工作。2.1安装人员必须认真熟悉图纸、资料及技术文件，充分了解汽轮发电机组的结构及性能要求，掌握正确的施工程序、方法、工艺和有关精密测量技术。2.2厂家应提供随设备交付的技术文件，作为施工及质量检验的重要依据，主要文件如下：①设备供货清单及设备装箱单；②设备的安装、运行、维护说明书和技术文件；③设备出厂合格证件；④设备装配图和部件结构图；⑤主要零部件材料的材质性能证件;⑥全部随箱图纸资料。2.3设备到达现场后，应会同有关部门开箱清点，对设备的名称、规格、数量和完好情况进行外观检查，每一个零件、工具、备品、部件都必须仔细逐步清点，重要零件及专用零件应仔细检查并交专人负责保管，对不可拆卸的连接件不准拆，一些油封件需仔细清洗、注意防锈。吊装时按构件标定的吊装部位绑扎吊索，并应加衬垫物防止损坏设备。起吊时必须搞清设备或箱体的重心位置，对设备上活动部分应加以固定，并防止设备内部的液体流动和重心偏移；存放区域应有明显的区界和消防通道，并具备可靠的消防设施和有效照明，存放位置应根据施工顺序合理布置避免二次运输，根据设备特点和要求分别做到防冻、防潮、防...
