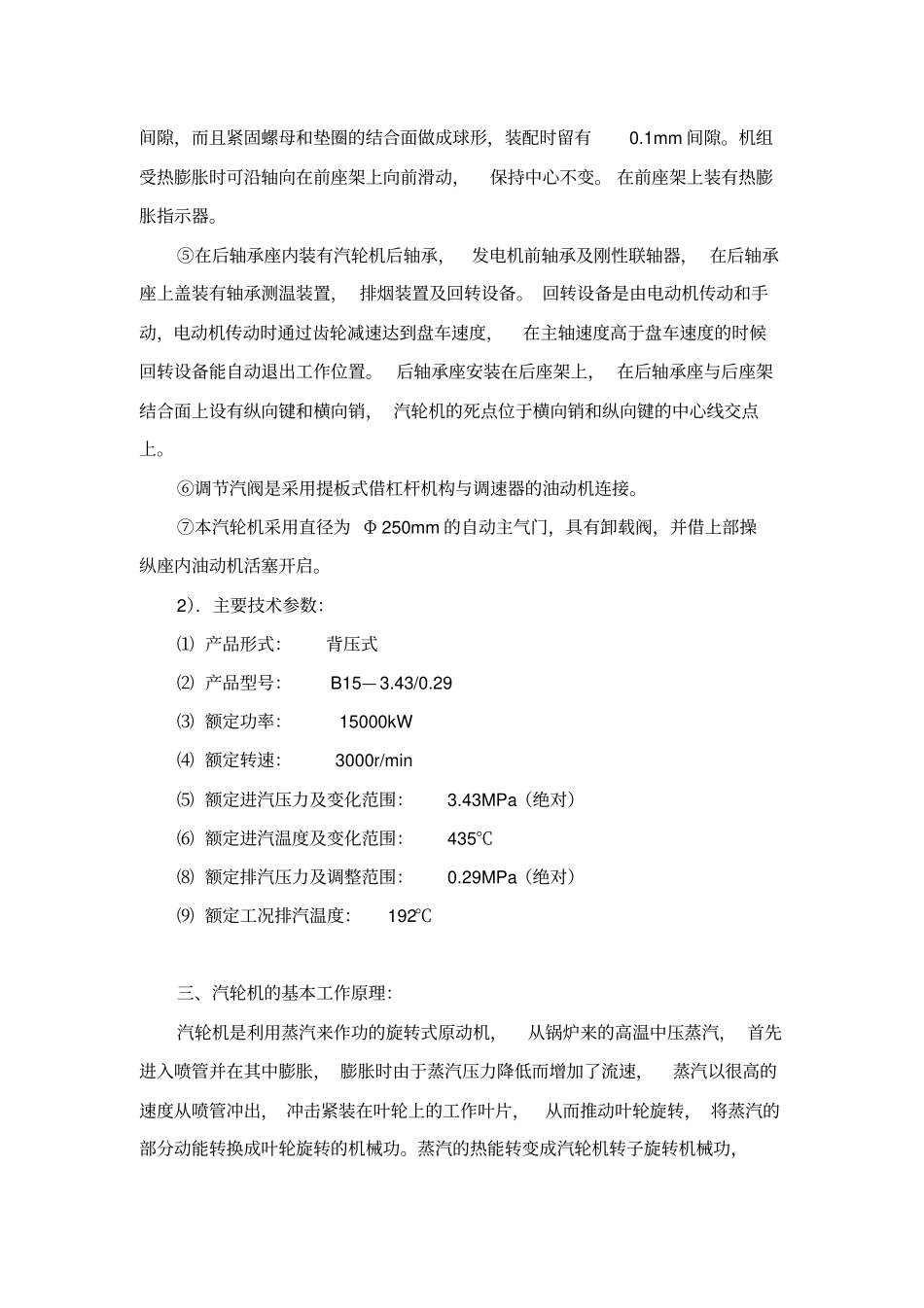

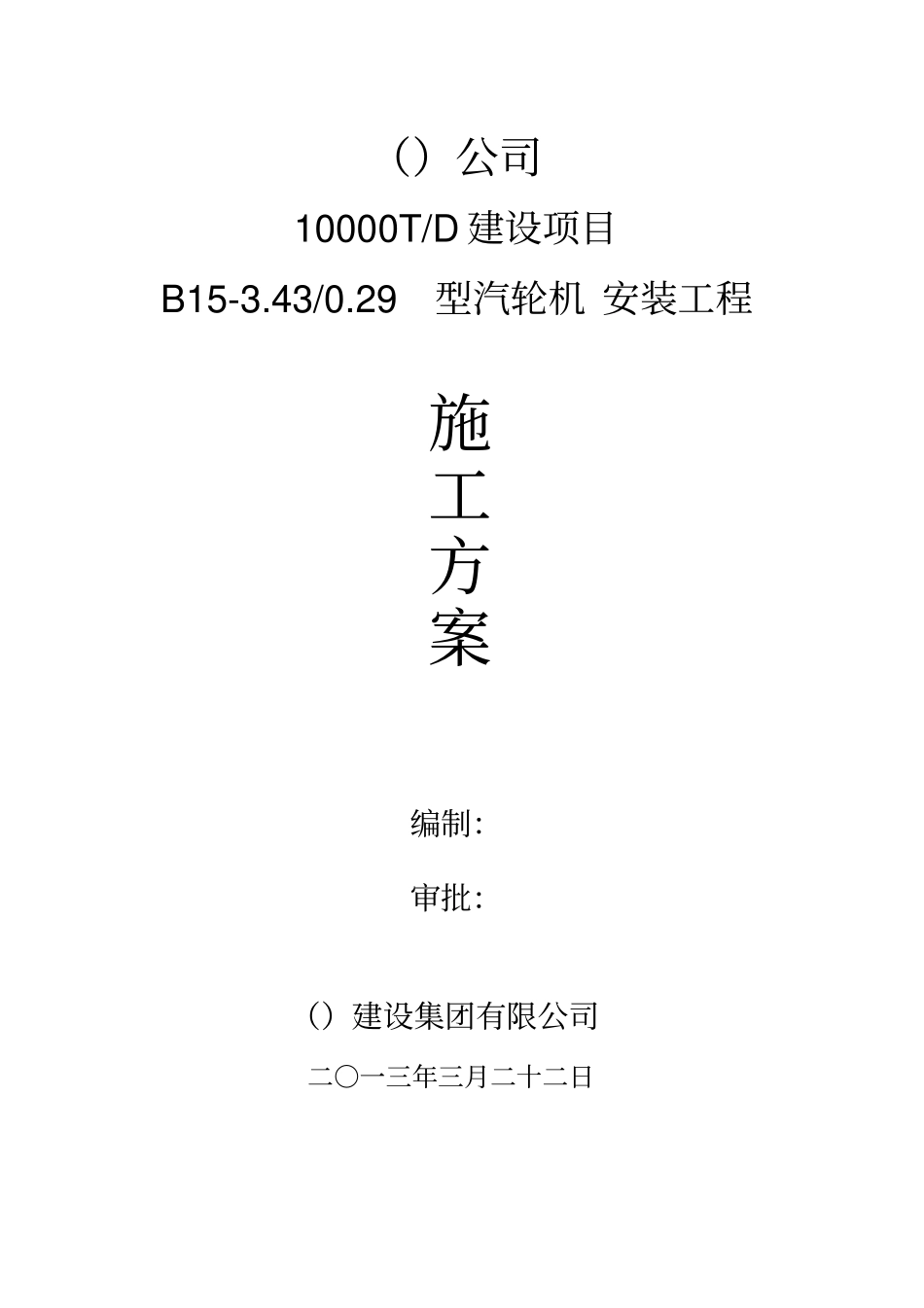

（）公司10000T/D建设项目B15-3.43/0.29型汽轮机安装工程施工方案编制：审批：（）建设集团有限公司二○一三年三月二十二日一、编制说明：本施工方案主要针对汽轮机组的安装而编制，编制依据如下：1．制造厂提供的本体图纸及说明书；2．<电力建设施工及验收技术规范—汽轮机组篇>（DL5011-93）3．<机械设备安装工程施工及验收通用规范>(CB50231-98)二、工程概况：1．工程简介：该工程为B15—3.43/0.29型背压式汽轮机组设备安装工程。2．主要工程量：设备名称规格及型号数量汽轮机B15—3.43/0.29型15000kW1台发电机QF—J15—215000kW1台排汽消声器PX-A1台3．汽轮机结构、性能及主要参数：本背压式B15—3.43/0.29型型汽轮机为中温中压冲动背压式，功率15MW，与QF—J15—2型发电机组成汽轮机发电机组。1）．结构及性能：①本汽轮机为系列设计的产品，通用化程度较高。为了提高汽轮机的热经济性，在动、静叶片间均设有轴向和径向汽封。②本汽轮机转子为套装式刚性转子，前、后汽封及隔板汽封均采用疏齿迷宫式。③气缸与蒸汽室分开，采用焊接连接。在气缸前、后端均伸出半圆法兰分别于前、后轴承座用螺钉连接，并在其纵向和横向均有定位膨胀滑销，以保证轴承座在膨胀时中心不致变动。④在前轴承内装有汽轮机推力轴承前轴承，主油泵，危急遮断油门，轴向位移控制器，测速装置，轴承测温装置等。前轴承座安装在前座架上，在前轴承座与前座架的结合面上设有纵销，前轴承座与前座架的连接螺钉之间留有足够大的间隙，而且紧固螺母和垫圈的结合面做成球形，装配时留有0.1mm间隙。机组受热膨胀时可沿轴向在前座架上向前滑动，保持中心不变。在前座架上装有热膨胀指示器。⑤在后轴承座内装有汽轮机后轴承，发电机前轴承及刚性联轴器，在后轴承座上盖装有轴承测温装置，排烟装置及回转设备。回转设备是由电动机传动和手动，电动机传动时通过齿轮减速达到盘车速度，在主轴速度高于盘车速度的时候回转设备能自动退出工作位置。后轴承座安装在后座架上，在后轴承座与后座架结合面上设有纵向键和横向销，汽轮机的死点位于横向销和纵向键的中心线交点上。⑥调节汽阀是采用提板式借杠杆机构与调速器的油动机连接。⑦本汽轮机采用直径为Φ250mm的自动主气门，具有卸载阀，并借上部操纵座内油动机活塞开启。2）．主要技术参数：⑴产品形式：背压式⑵产品型号：B15—3.43/0.29⑶额定功率：15000kW⑷额定转速：3000r/min⑸额定进汽压力及变化范围：3.43MPa（绝对）⑹额定进汽温度及变化范围：435℃⑻额定排汽压力及调整范围：0.29MPa（绝对）⑼额定工况排汽温度：192℃三、汽轮机的基本工作原理：汽轮机是利用蒸汽来作功的旋转式原动机，从锅炉来的高温中压蒸汽，首先进入喷管并在其中膨胀，膨胀时由于蒸汽压力降低而增加了流速，蒸汽以很高的速度从喷管冲出，冲击紧装在叶轮上的工作叶片，从而推动叶轮旋转，将蒸汽的部分动能转换成叶轮旋转的机械功。蒸汽的热能转变成汽轮机转子旋转机械功，要经过两次能量转换，即：1蒸汽在喷嘴中把热能转换成动能，表现为蒸汽在喷管内流动时压力降低而速度增高；2由喷嘴流出的高速汽流，经过工作叶片汽道时，将流动的动能转换成汽轮机转子旋转的机械功，从而带动发电机发电。经膨胀作功后的蒸汽输入蒸汽管网给用汽单位供汽。四、汽轮机安装施工程序：根据汽轮机组的结构及安装特点，将其进行分解，分列出单独组合部件，以部件所在部位确定安装的顺序，在此基础上，视施工现场的具体情况可灵活地编制切合实际的施工程序和部件的组合方法。根据施工现场利用有限的面积、合理划分场地，以便全面展开多工位作业面，这样在同一时间内可完成多个组合部件，充分发挥施工人员作用，既可提高劳动力和机具的利用率，以可缩短施工周期，提高工作效率，加快施工进度，保证安装工作质量。1．汽轮机组安装工艺流程：基础验收放线设备开箱清点检查布置垫铁→汽轮机就位前检查与修整→汽轮机的前后座架、台板就位→前后轴承座及下汽缸组装就位→机组纵、横中心线、标高、水平校正→发电机励磁机台板安装→发电机定子就位→穿装发电机转子，检查推力、径向轴承接触面→检查转子、油封、汽...
