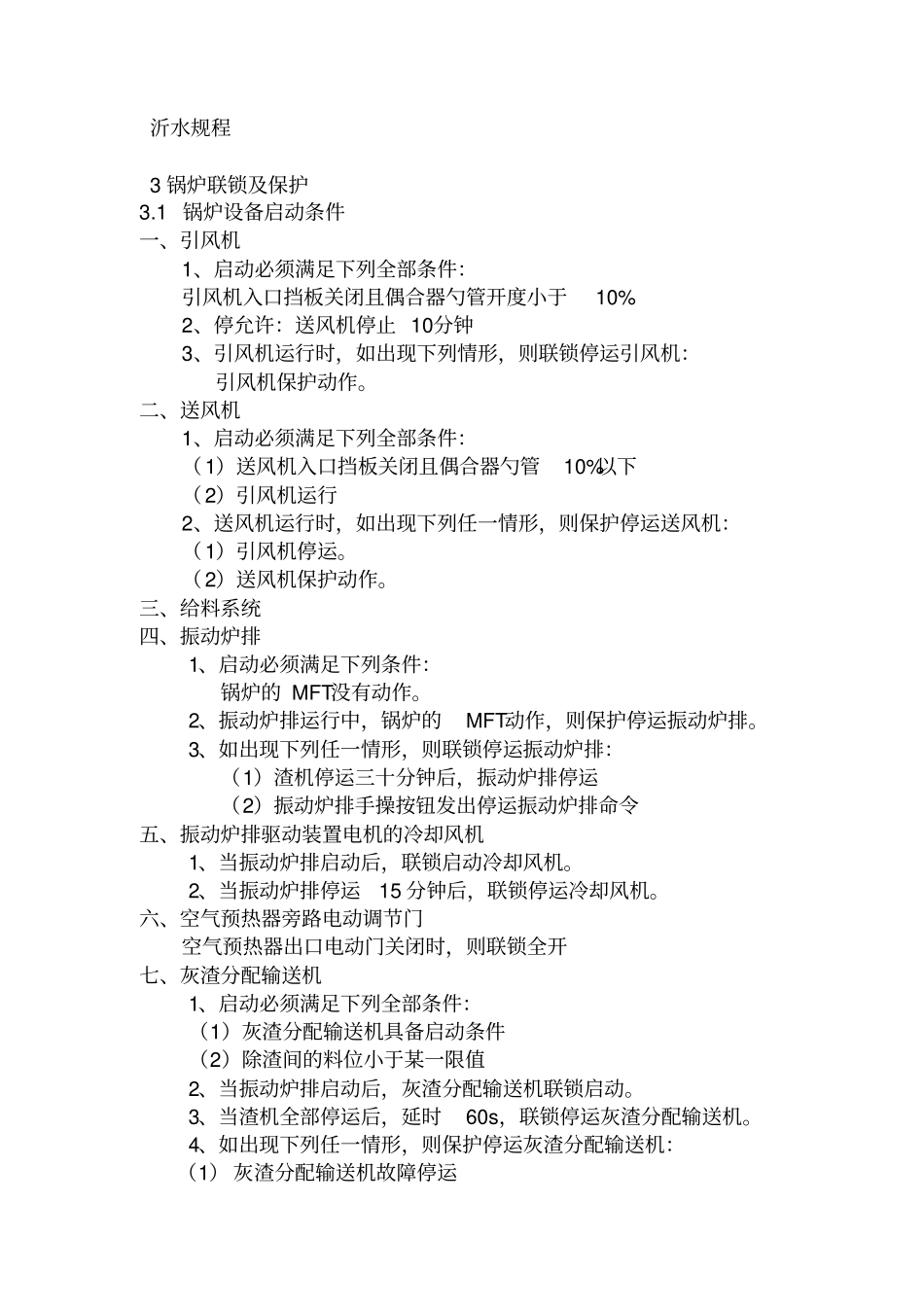

沂水规程3锅炉联锁及保护3.1锅炉设备启动条件一、引风机1、启动必须满足下列全部条件：引风机入口挡板关闭且偶合器勺管开度小于10%2、停允许：送风机停止10分钟3、引风机运行时，如出现下列情形，则联锁停运引风机：引风机保护动作。二、送风机1、启动必须满足下列全部条件：（1）送风机入口挡板关闭且偶合器勺管10%以下（2）引风机运行2、送风机运行时，如出现下列任一情形，则保护停运送风机：（1）引风机停运。（2）送风机保护动作。三、给料系统四、振动炉排1、启动必须满足下列条件：锅炉的MFT没有动作。2、振动炉排运行中，锅炉的MFT动作，则保护停运振动炉排。3、如出现下列任一情形，则联锁停运振动炉排：（1）渣机停运三十分钟后，振动炉排停运（2）振动炉排手操按钮发出停运振动炉排命令五、振动炉排驱动装置电机的冷却风机1、当振动炉排启动后，联锁启动冷却风机。2、当振动炉排停运15分钟后，联锁停运冷却风机。六、空气预热器旁路电动调节门空气预热器出口电动门关闭时，则联锁全开七、灰渣分配输送机1、启动必须满足下列全部条件：（1）灰渣分配输送机具备启动条件（2）除渣间的料位小于某一限值2、当振动炉排启动后，灰渣分配输送机联锁启动。3、当渣机全部停运后，延时60s，联锁停运灰渣分配输送机。4、如出现下列任一情形，则保护停运灰渣分配输送机：（1）灰渣分配输送机故障停运（2）灰渣分配输送机运行时，除渣间的料位大于某一限值八、向空排汽门主蒸汽压力大于9.6MPa时，联锁打开对空排汽门（开启启动调整门前先开启电动截至门）。九、除尘器布袋除尘器各设备的启停要求：1.卸灰挡板：除尘器运行时常开，停运时延时20分钟停止。单筒在线检修时，使用手动功能关闭卸灰挡板。1分钟内检测不到运行监测信号报警。2.底部刮板除尘器运行时电机常开，停运时延时20分钟停止。单筒在线检修时，使用手动功能关闭刮板电机。1分钟内检测不到运行监测信号报警。3.电加热器：根据加热信号检测上下温度。温度上限120℃，下限100℃。上限加热停，下线加热开。在除尘器系统投入前投入。4.系统进出口温度检测及联锁控制：正常运行时，布袋除尘器进出口挡板常开，旁路挡板关闭。当系统进口温度：＞170℃时报警，温度＞190℃时布袋除尘器进出口挡板关闭，同时旁路挡板打开。出口温度检测：当温度＜90℃时，进气口挡板关闭，旁路挡板打开。5.系统检测：当压差＞1500Pa时开始清灰；当压差＜1200Pa时停止清灰；当压差＞1800Pa时报警；当压差＞2000Pa时系统运行失效，进出口挡板关闭，旁路挡板打开。6.喷吹管路压力变送器：压力泵工作压力0.7～1.2bar(0.07～0.12Mpa)。7.喷吹管路温度：＞80℃时正常。8.喷吹压力开关：＞0.07Mpa时允许相应的清灰室清灰。9.料位计：高料位报警。关闭出口挡板，关闭进口挡板，停止清灰，排除积灰。10.旁路烟道一次挡板关闭，则平衡烟道开启；旁路烟道一次挡板开启，则平衡烟道挡板关闭11.旁路烟道挡板在布袋除尘器运行时的联锁开启：1)单个筒体的进口或者出口挡板关闭状态，则确定此筒体烟道关闭。2)四个筒体烟道全部关闭，则旁路烟道一、二次挡板同时打开。12.布袋除尘器运行/关闭条件：当同时具备下列条件时，布袋除尘器处于运行状态：1)吸风机处于工作状态。2)旁路烟道一、二次挡板关闭。3)四个除尘器进口挡板任何一个打开。反之，则认为布袋除尘器处于关闭状态。13.布袋除尘器的启动顺序：启动条件：1）、吸风机运行；2）、旁路烟道进、出口挡板开启状态。3）、除尘器主烟道进口温度大于90℃。4）、其它气动挡板关闭状态。启动顺序（4个筒体通式启动）：1）、开启底部加热器；2）、开启星型卸灰阀；3）、开启底部刮板机；4）、开启出口挡板；5）、依次间隔10秒开启进口挡板；6）、依照压差条件启动除尘器清灰系统7）、关闭旁路烟道出口挡板；8）、关闭旁路烟道进口挡板；9）、开启密封挡板十、炉前给料系统的消防系统炉前给料系统消防水源由一个手动阀门总体控制，分成＃1、2、3、4给料线，每条给料线消防水又分成倾斜段（密封输料机至破碎机）、垂直段（破碎机至给料机）和给料机三部分由电动阀门单独控制。当检测温度达到规定温度（倾斜段、垂直...
