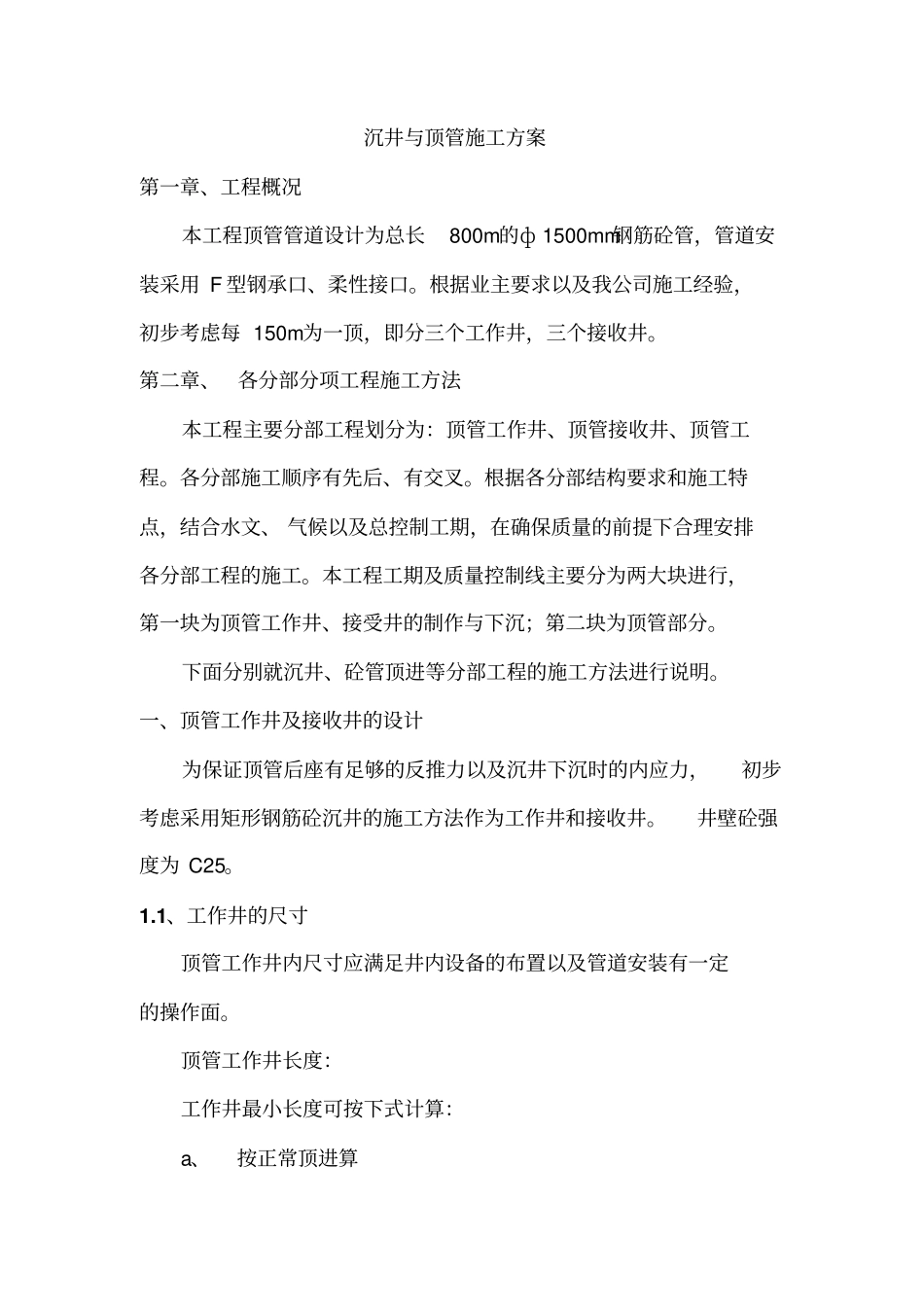

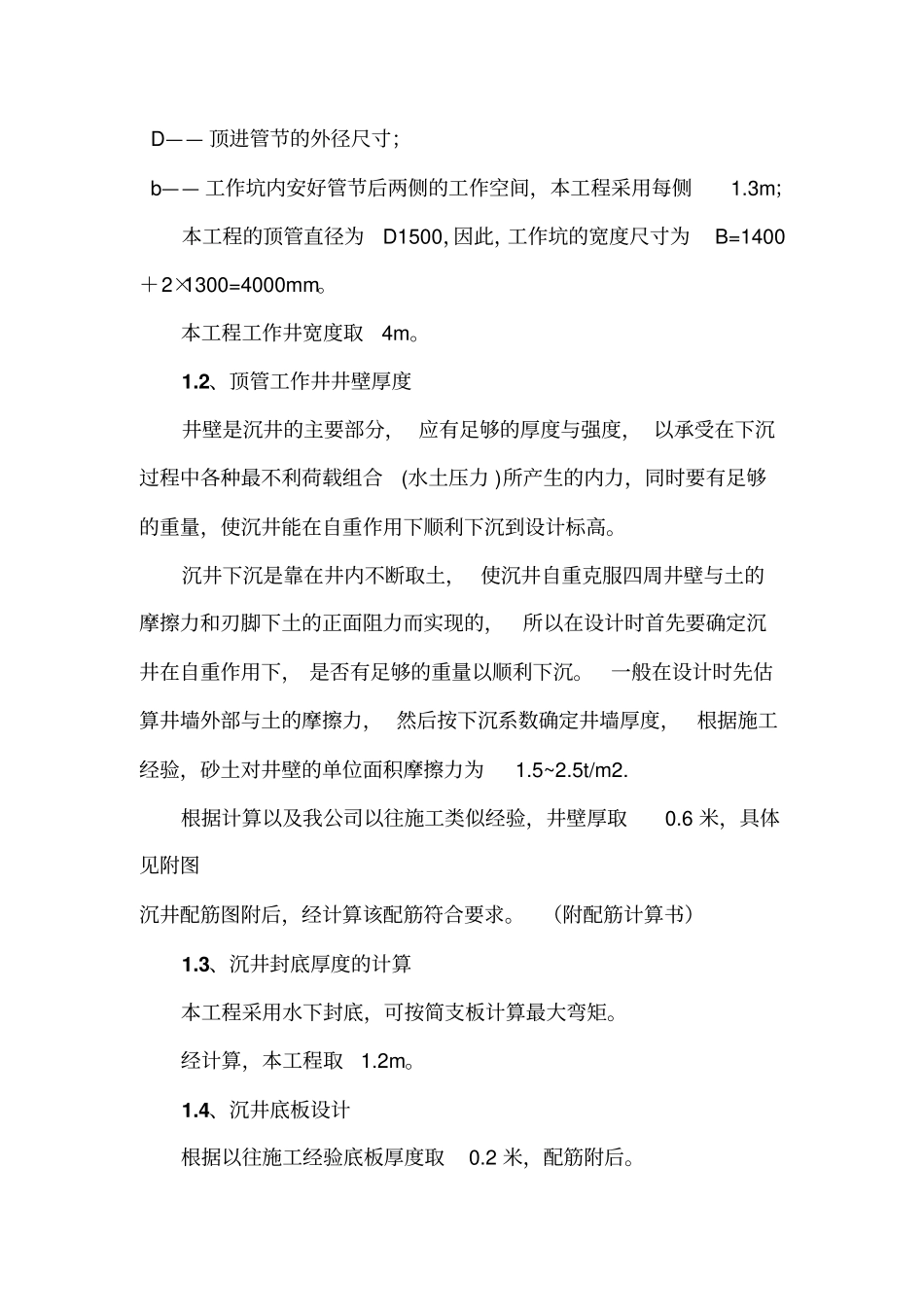

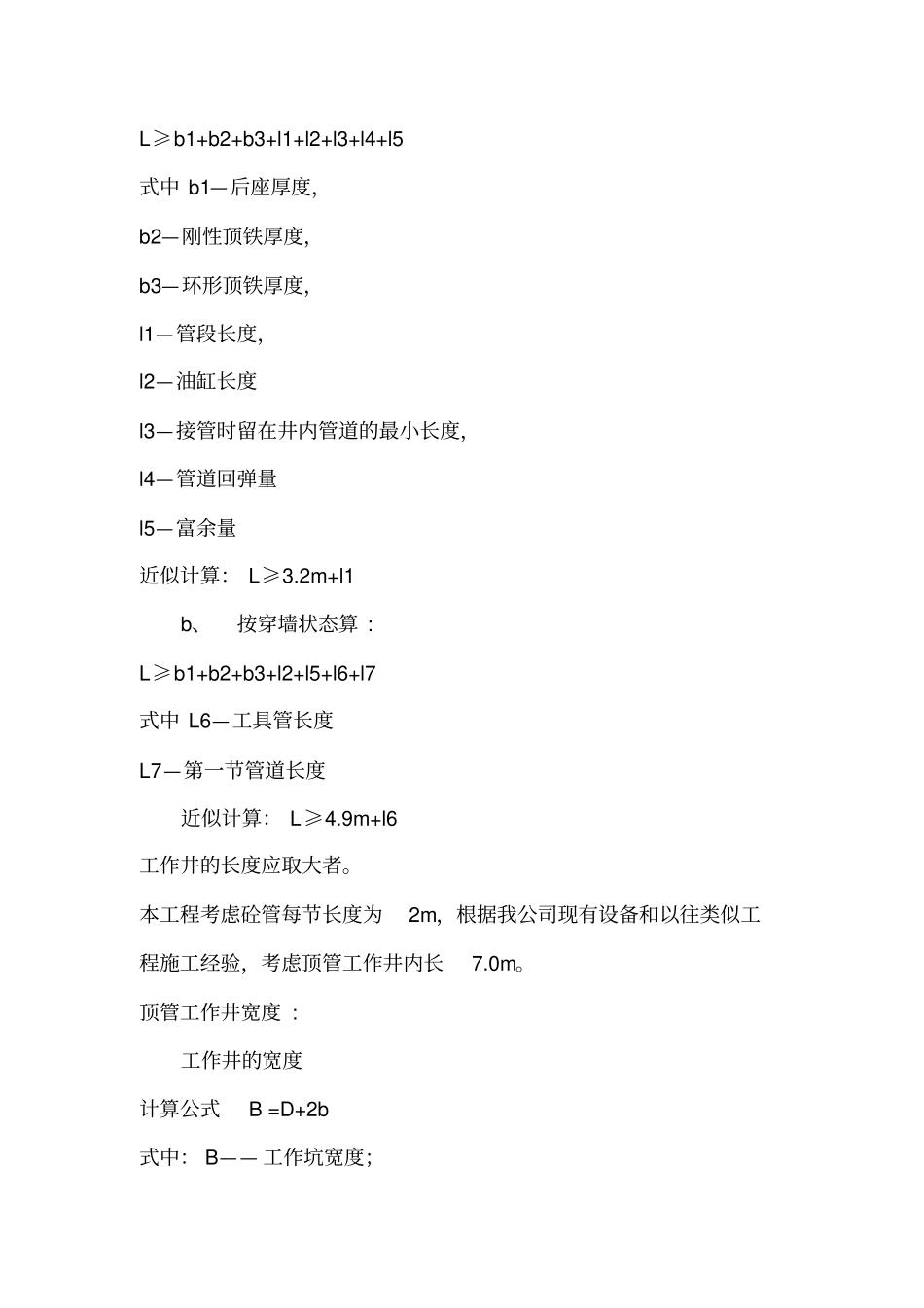

沉井与顶管施工方案第一章、工程概况本工程顶管管道设计为总长800m的ф1500mm钢筋砼管，管道安装采用F型钢承口、柔性接口。根据业主要求以及我公司施工经验，初步考虑每150m为一顶，即分三个工作井，三个接收井。第二章、各分部分项工程施工方法本工程主要分部工程划分为：顶管工作井、顶管接收井、顶管工程。各分部施工顺序有先后、有交叉。根据各分部结构要求和施工特点，结合水文、气候以及总控制工期，在确保质量的前提下合理安排各分部工程的施工。本工程工期及质量控制线主要分为两大块进行，第一块为顶管工作井、接受井的制作与下沉；第二块为顶管部分。下面分别就沉井、砼管顶进等分部工程的施工方法进行说明。一、顶管工作井及接收井的设计为保证顶管后座有足够的反推力以及沉井下沉时的内应力，初步考虑采用矩形钢筋砼沉井的施工方法作为工作井和接收井。井壁砼强度为C25。1.1、工作井的尺寸顶管工作井内尺寸应满足井内设备的布置以及管道安装有一定的操作面。顶管工作井长度：工作井最小长度可按下式计算：a、按正常顶进算L≥b1+b2+b3+l1+l2+l3+l4+l5式中b1—后座厚度，b2—刚性顶铁厚度，b3—环形顶铁厚度，l1—管段长度，l2—油缸长度l3—接管时留在井内管道的最小长度，l4—管道回弹量l5—富余量近似计算：L≥3.2m+l1b、按穿墙状态算:L≥b1+b2+b3+l2+l5+l6+l7式中L6—工具管长度L7—第一节管道长度近似计算：L≥4.9m+l6工作井的长度应取大者。本工程考虑砼管每节长度为2m，根据我公司现有设备和以往类似工程施工经验，考虑顶管工作井内长7.0m。顶管工作井宽度:工作井的宽度计算公式B=D+2b式中：B——工作坑宽度；D——顶进管节的外径尺寸；b——工作坑内安好管节后两侧的工作空间，本工程采用每侧1.3m；本工程的顶管直径为D1500，因此，工作坑的宽度尺寸为B=1400＋2×1300=4000mm。本工程工作井宽度取4m。1.2、顶管工作井井壁厚度井壁是沉井的主要部分，应有足够的厚度与强度，以承受在下沉过程中各种最不利荷载组合(水土压力)所产生的内力，同时要有足够的重量，使沉井能在自重作用下顺利下沉到设计标高。沉井下沉是靠在井内不断取土，使沉井自重克服四周井壁与土的摩擦力和刃脚下土的正面阻力而实现的，所以在设计时首先要确定沉井在自重作用下，是否有足够的重量以顺利下沉。一般在设计时先估算井墙外部与土的摩擦力，然后按下沉系数确定井墙厚度，根据施工经验，砂土对井壁的单位面积摩擦力为1.5~2.5t/m2.根据计算以及我公司以往施工类似经验，井壁厚取0.6米，具体见附图沉井配筋图附后，经计算该配筋符合要求。（附配筋计算书）1.3、沉井封底厚度的计算本工程采用水下封底，可按简支板计算最大弯矩。经计算，本工程取1.2m。1.4、沉井底板设计根据以往施工经验底板厚度取0.2米，配筋附后。1.5、穿墙套管设计本工程穿墙套管主要有两个，一个是顶管工作井内顶管出洞时的套管，另一个是顶管接收井顶管进洞时的套管。两个套管均为钢套管。其洞口尺寸分别为Φ1600mm、Φ1900mm。同时在洞口处均需设加强筋。具体构造见附图。1.6沉井深度的计算H=（H1-H2）+h3+h4+h5其中H1为原始地面高程H2为顶管底高程h3为顶管至砼底板的距离h4为底板厚度h5为砼封底厚度工作井处的管顶履土高度为3.8m左右，因此工作井的总高度初步确定为6.75m。二、顶管工作井与接受井施工方案简介本工程顶管工作井和接收井均采用沉井施工工艺。混凝土强度等级为C25，沉井下沉时，混凝土强度须达到设计强度的100%。根据我公司以往的施工经验，沉井基础采用砂垫层和素混凝土垫层，由于沉井深度为6.75m，故采用一次制作一次下沉施工。沉井先在地面上进行浇制，待第一节砼达到设计强度的100%后，然后挖除井内土体使沉井下沉。沉井下沉方法采用“不排水下沉法”施工。顶管采用泥水切削气压平衡施工。该工具头操作简单，能较好的控制出土量，能取出50cm以下的障碍物。1．1测量放样、基坑土方开挖基坑开挖前先平整场地，随后根据设计井位坐标将井位放出，并利用周围环境做好井位控制点并加以保护，同时对水准点进行复测。施工中所设的坐标控制点、高程控制桩在项目监理复核无误后方可进行下道施工。根据地质条...
