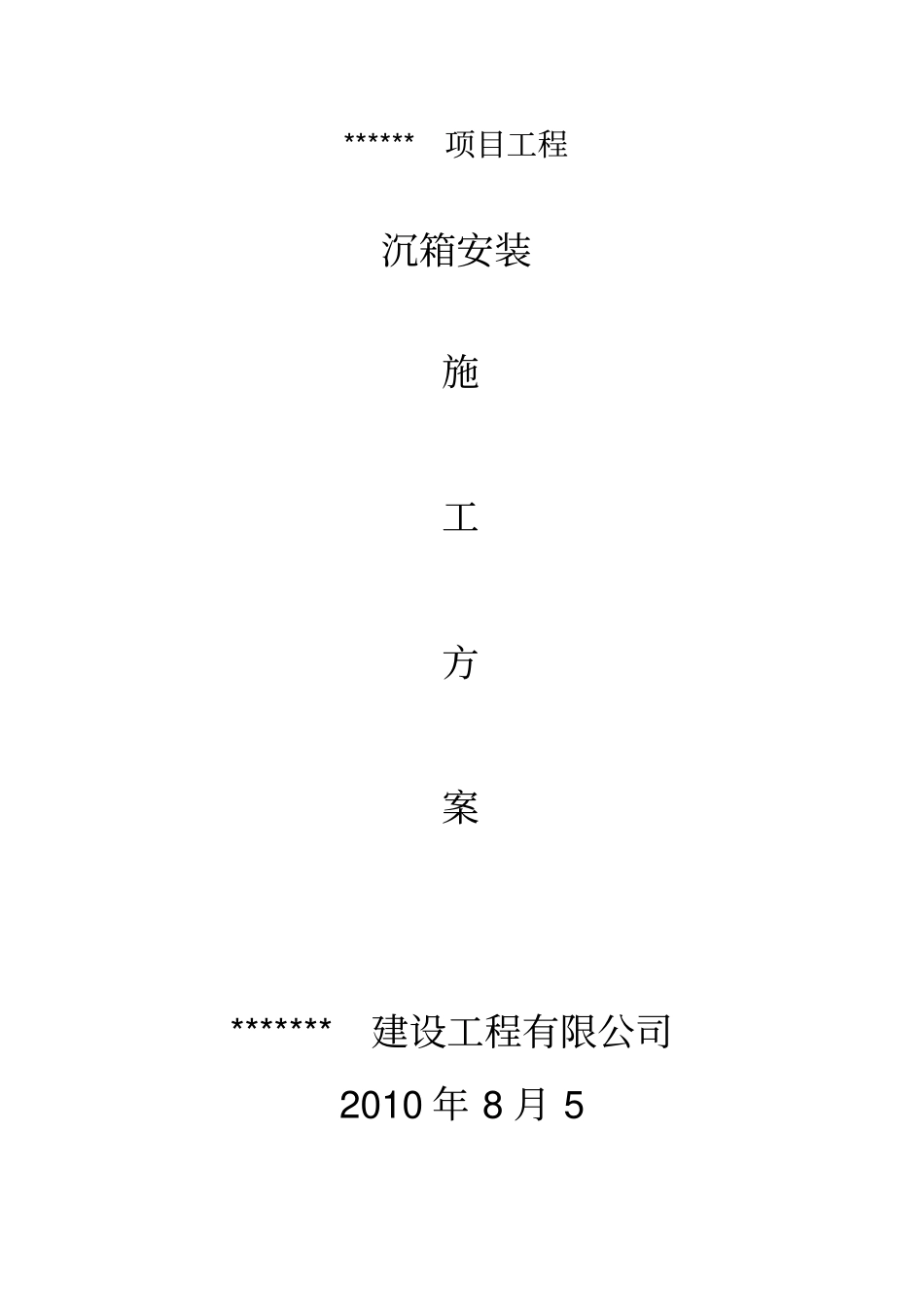

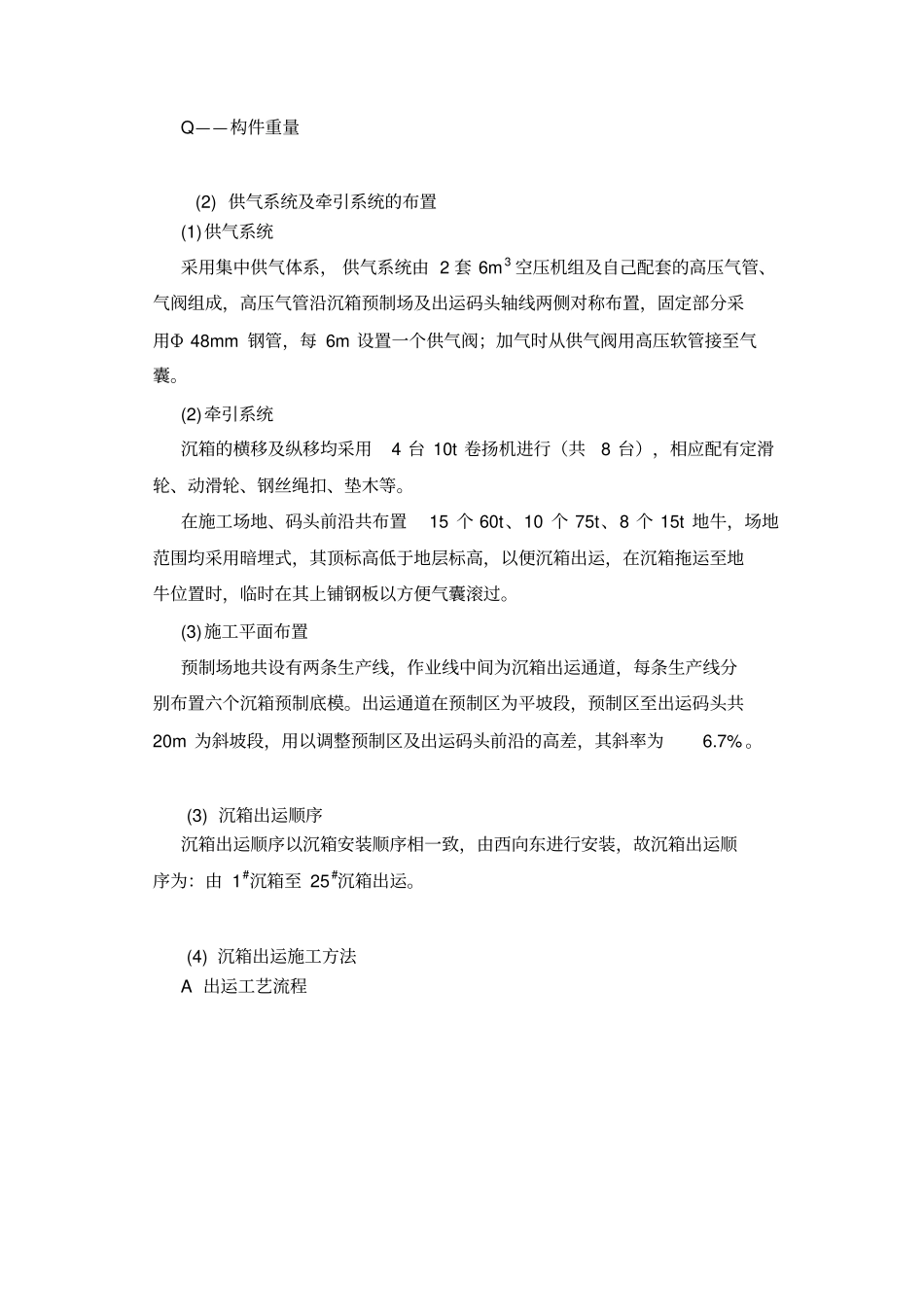

******项目工程沉箱安装施工方案*******建设工程有限公司2010年8月5沉箱等构件出运、安装一、工程概况本项目共有25件沉箱需要预制，沉箱贮放采取陆上沉箱贮放的方式。沉箱预制后气囊横移至通道进行存放，通道存放区共可存放6件沉箱，预制场地也可临时存放12件沉箱。二、沉箱出运在预制场地制作完成经养护的沉箱，经卷扬机牵引沉箱、底部气囊滚动移至出运码头前沿，横转纵移，方向呈直角转向，转换气囊支垫，最后沿码头出运通道，移运至码头前沿，再移运至停靠在码头边的半潜驳（浮船坞）上。本工程沉箱总数为25件。沉箱主要尺寸：11×19.95×11m（底宽×长×高）。单件沉箱重约1029t。(1)气囊出运工作原理及相关参数的确定气囊搬运重物的工作原理与滚筒搬运重物的工作原理基本相同，在重物底部与地面之间垫若干个气囊并充气顶升起重物，通过外力牵引重物使气囊向前滚动，从而使重物产生移动，达到搬运重物的目的。气囊与地面为面接触，受力面积大，受力均匀，单位面积受力小，对场地适应性强。选用直径Ф1000mm超高压气囊，出厂检验承压能力为0.39MPa，正常使用许用压力为0.30MPa，安全阀限压值取0.35MPa。考虑沉箱的尺寸，选用有效长度分别为11m和17.0m两种，施工过程顶升高度取430mm，工作高度取300mm。气囊工作的相关数据按如下公式计算：单个气囊承压面宽度：B=π(D-H)/2气囊承压面积：S=n×B×L=nπL(D-H)/2气囊气压：P=Q/S=2Q/[nπL(D-H)]式中：D——气囊直径H——气囊工作高度L——气囊有效承压长度，L=L总-2×0.866×DN——气囊个数Q——构件重量(2)供气系统及牵引系统的布置(1)供气系统采用集中供气体系，供气系统由2套6m3空压机组及自己配套的高压气管、气阀组成，高压气管沿沉箱预制场及出运码头轴线两侧对称布置，固定部分采用Φ48mm钢管，每6m设置一个供气阀；加气时从供气阀用高压软管接至气囊。(2)牵引系统沉箱的横移及纵移均采用4台10t卷扬机进行（共8台），相应配有定滑轮、动滑轮、钢丝绳扣、垫木等。在施工场地、码头前沿共布置15个60t、10个75t、8个15t地牛，场地范围均采用暗埋式，其顶标高低于地层标高，以便沉箱出运，在沉箱拖运至地牛位置时，临时在其上铺钢板以方便气囊滚过。(3)施工平面布置预制场地共设有两条生产线，作业线中间为沉箱出运通道，每条生产线分别布置六个沉箱预制底模。出运通道在预制区为平坡段，预制区至出运码头共20m为斜坡段，用以调整预制区及出运码头前沿的高差，其斜率为6.7%。(3)沉箱出运顺序沉箱出运顺序以沉箱安装顺序相一致，由西向东进行安装，故沉箱出运顺序为：由1#沉箱至25#沉箱出运。(4)沉箱出运施工方法A出运工艺流程本工程的沉箱出运（陆域）至半潜驳（浮船坞），采用气囊出运工艺。具体施工工艺流程如下图所示。气囊出运沉箱施工工艺流程图B准备工作（1）先进行拆卸底模工作。最后检查沉箱底部及边角有无棱角突出，有则先清除。（2）检查沉箱内腔是否有积水，若有积水超过10cm的，必须把水抽至低于10cm方能出运（避免重心受积水的影响无法控制）。（3）对牵引系统中的卷扬机、钢丝绳、滑轮组、导向轮及其卸扣、绳卡等，逐项认真检查运转是否正常、转动是否灵活、钢丝绳是否缠绕（有气），并排除一切隐患。气囊就位气囊就位、充气顶升气囊逐个充/放气、拆除底模气囊放气、沉箱落在支垫型钢上牵引系统准备卷扬机抽出支垫型钢检查各气囊状态并调整气压沉箱牵引（横移）至出运通道支垫转换气囊沉箱纵移至码头前沿沉箱上半潜驳支垫、放气、抽出气囊沉箱上半潜驳就位绞缆移半潜驳至下潜区半潜驳加水下沉、沉箱起浮半潜驳靠码头（4）检查空压机运转是否正常，检查气囊充气各管件、阀门、压力表是否完好。（5）清理通道上一切尖锐物、石头及障碍物，并对场地进行整平，高差不超过±2cm。C系沉箱围捆钢丝绳用钢丝绳系好沉箱(围捆)，钢丝绳处于沉箱转角保护架上，所处位置在沉箱前趾高度以上，沉箱底模基础向上约1.2~1.6m左右处，钢丝绳与沉箱保护架接触处用方木隔开，调整钢丝绳长度至两侧相等，再连接牵引及溜尾钢丝绳。D摆气囊每个气囊的轴线与移运方向垂直，沉箱底边用红漆标上气囊就位线，气囊露出沉箱两侧长度相等。E沉箱...
