沐浴热水器节水控制系统VIP免费

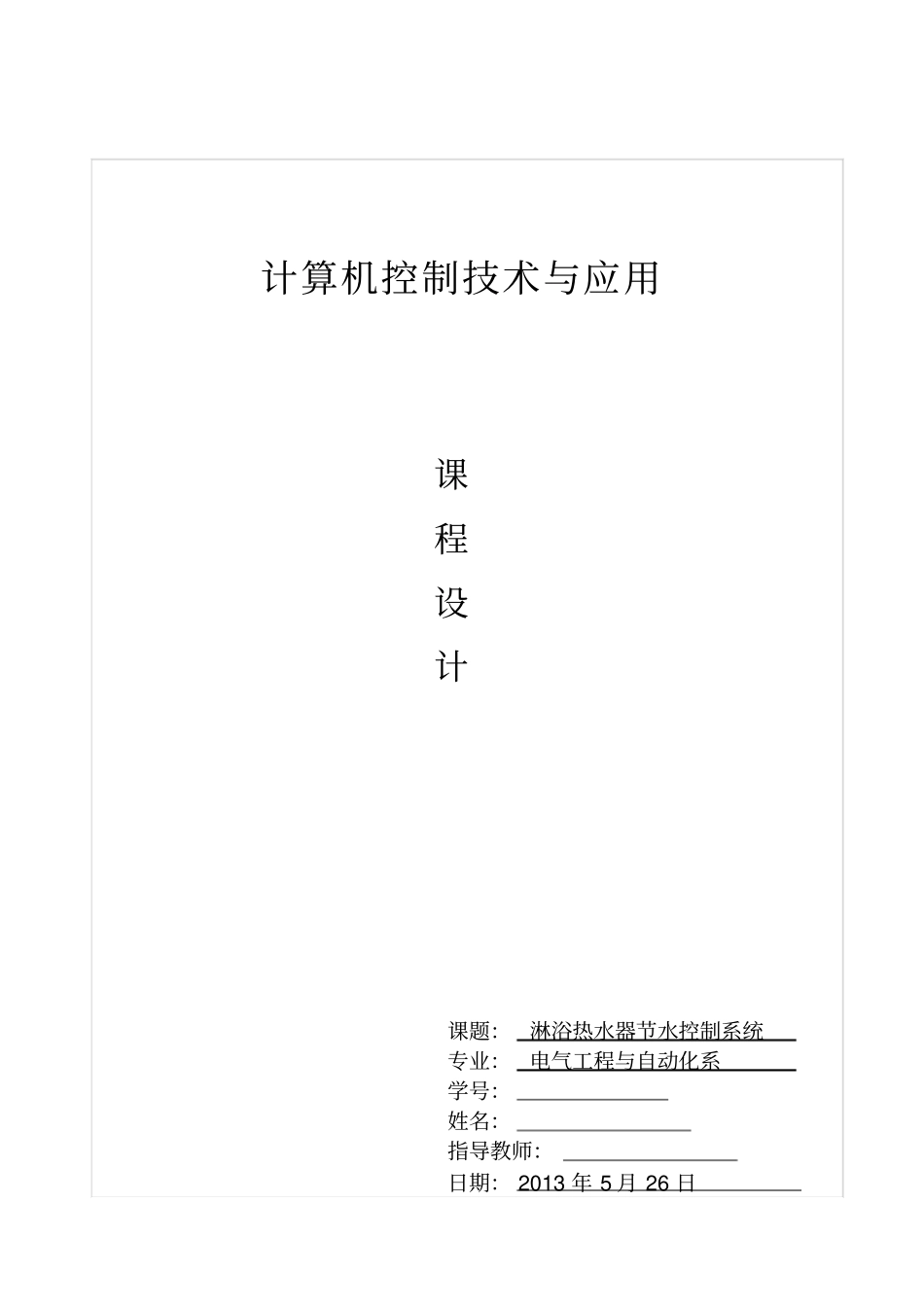

沐浴热水器节水控制系统_第1页
1/25

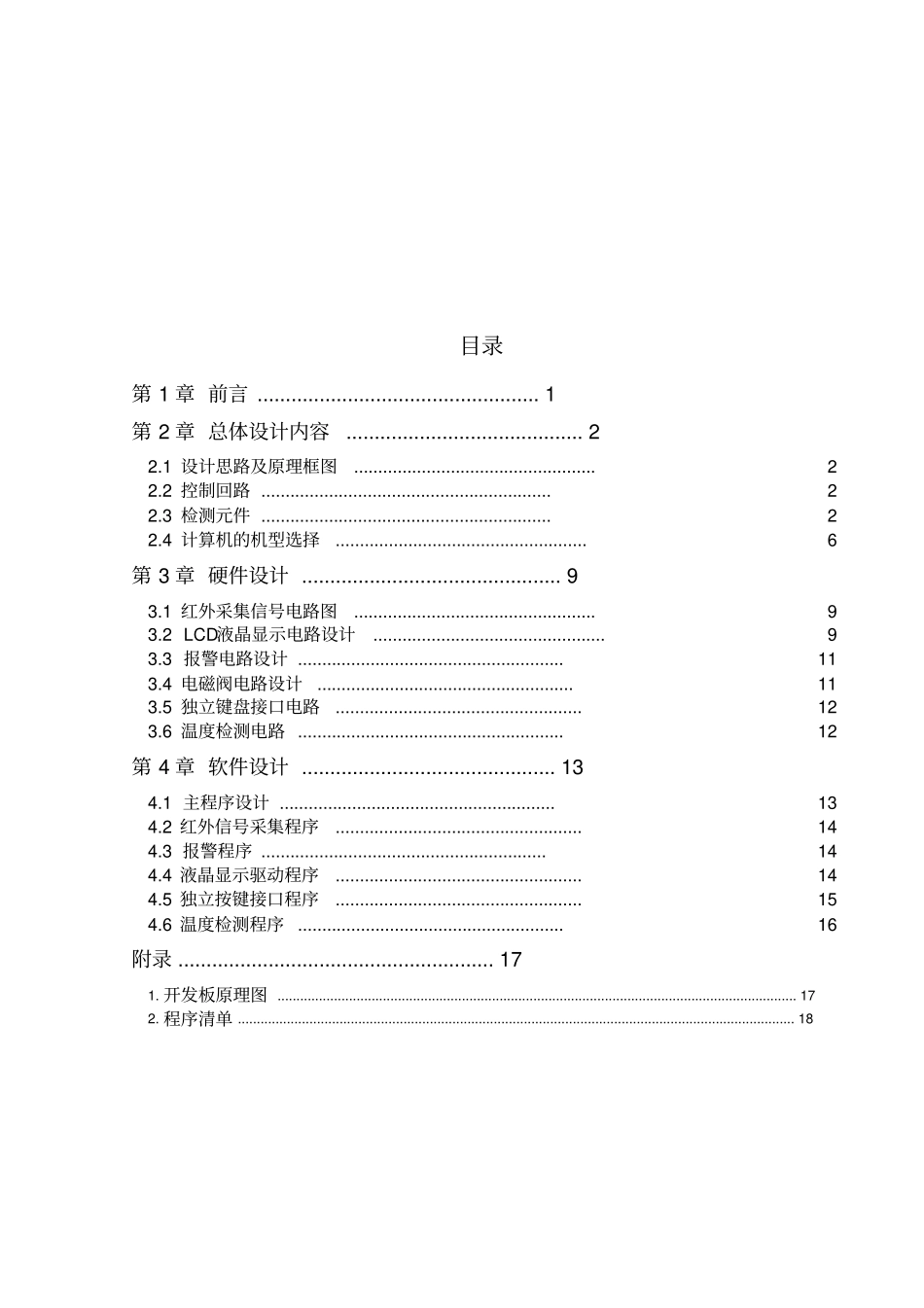

沐浴热水器节水控制系统_第2页
2/25

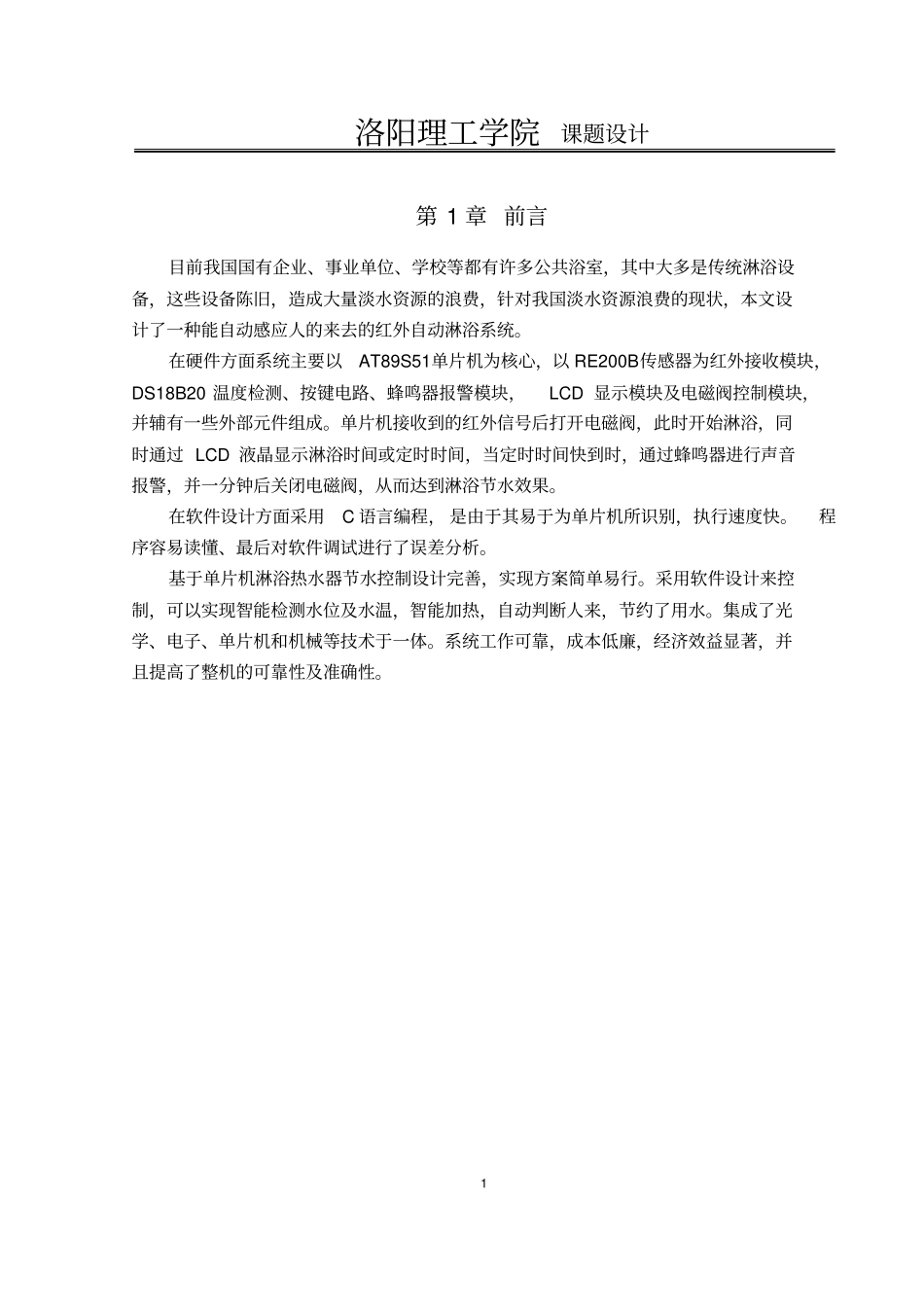

沐浴热水器节水控制系统_第3页
3/25
计算机控制技术与应用课程设计课题:淋浴热水器节水控制系统专业:电气工程与自动化系学号:姓名:指导教师:日期:2013年5月26日目录第1章前言..................................................1第2章总体设计内容..........................................22.1设计思路及原理框图..................................................22.2控制回路............................................................22.3检测元件............................................................22.4计算机的机型选择....................................................6第3章硬件设计..............................................93.1红外采集信号电路图..................................................93.2LCD液晶显示电路设计................................................93.3报警电路设计.......................................................113.4电磁阀电路设计.....................................................113.5独立键盘接口电路...................................................123.6温度检测电路.......................................................12第4章软件设计.............................................134.1主程序设计.........................................................134.2红外信号采集程序...................................................144.3报警程序...........................................................144.4液晶显示驱动程序...................................................144.5独立按键接口程序...................................................154.6温度检测程序.......................................................16附录........................................................171.开发板原理图..........................................................................................................................................172.程序清单....................................................................................................................................................18洛阳理工学院课题设计1第1章前言目前我国国有企业、事业单位、学校等都有许多公共浴室,其中大多是传统淋浴设备,这些设备陈旧,造成大量淡水资源的浪费,针对我国淡水资源浪费的现状,本文设计了一种能自动感应人的来去的红外自动淋浴系统。在硬件方面系统主要以AT89S51单片机为核心,以RE200B传感器为红外接收模块,DS18B20温度检测、按键电路、蜂鸣器报警模块,LCD显示模块及电磁阀控制模块,并辅有一些外部元件组成。单片机接收到的红外信号后打开电磁阀,此时开始淋浴,同时通过LCD液晶显示淋浴时间或定时时间,当定时时间快到时,通过蜂鸣器进行声音报警,并一分钟后关闭电磁阀,从而达到淋浴节水效果。在软件设计方面采用C语言编程,是由于其易于为单片机所识别,执行速度快。程序容易读懂、最后对软件调试进行了误差分析。基于单片机淋浴热水器节水控制设计完善,实现方案简单易行。采用软件设计来控制,可以实现智能检测水位及水温,智能加热,自动判断人来,节约了用水。集成了光学、电子、单片机和机械等技术于一体。系统工作可靠,成本低廉,经济效益显著,并且提高了整机的可靠性及准确性。第2章总体设计内容2.1设计思路及原理框图在硬件方面系统主要以AT89S51单片机为核心,以RE200B传感器为红外接收模块,DS18B20温度检测、按键电路、蜂鸣器报警模块,LCD显示模块及电磁阀控制模块,并辅有一些外部元件组成。在软件设计方面采用C语言编程,是由于其易于为单片机所识别,执行速度快。人靠近淋浴器时,系统中的红外传感器检测模块便检测到相应的人体红外信号,系统便被触发;单片机接收到的红外信号后打开电磁阀,此时开始淋浴,同时通过LCD液晶显示淋浴时间或定时时间,当定时时间快到时,通过蜂鸣器进行声音报警,并一分钟后关闭电...
