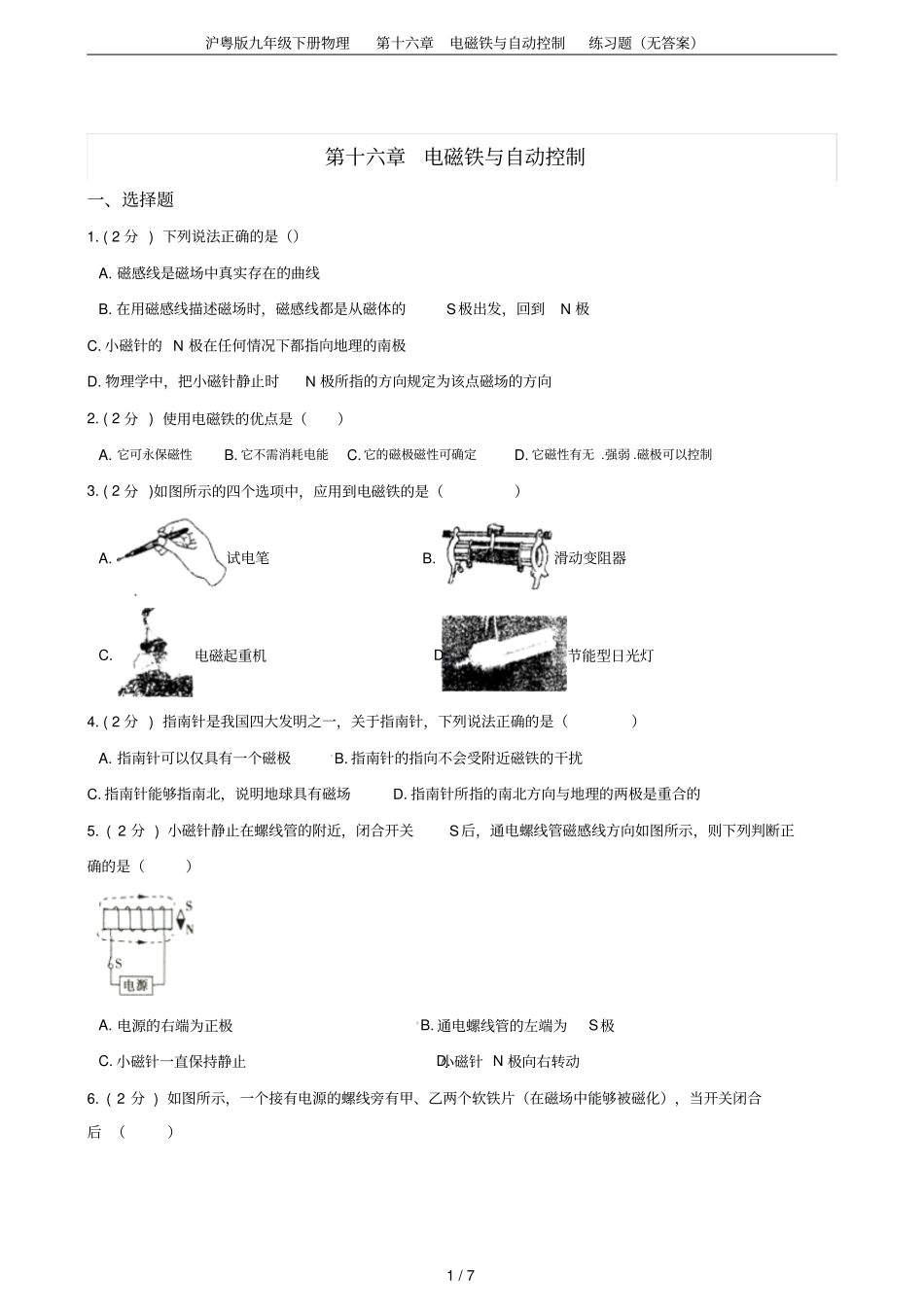

沪粤版九年级下册物理第十六章电磁铁与自动控制练习题（无答案）1/7第十六章电磁铁与自动控制一、选择题1.(2分)下列说法正确的是（）A.磁感线是磁场中真实存在的曲线B.在用磁感线描述磁场时，磁感线都是从磁体的S极出发，回到N极C.小磁针的N极在任何情况下都指向地理的南极D.物理学中，把小磁针静止时N极所指的方向规定为该点磁场的方向2.(2分)使用电磁铁的优点是（）A.它可永保磁性B.它不需消耗电能C.它的磁极磁性可确定D.它磁性有无.强弱.磁极可以控制3.(2分)如图所示的四个选项中，应用到电磁铁的是（）A.试电笔B.滑动变阻器C.电磁起重机D.节能型日光灯4.(2分)指南针是我国四大发明之一，关于指南针，下列说法正确的是（）A.指南针可以仅具有一个磁极B.指南针的指向不会受附近磁铁的干扰C.指南针能够指南北，说明地球具有磁场D.指南针所指的南北方向与地理的两极是重合的5.(2分)小磁针静止在螺线管的附近，闭合开关S后，通电螺线管磁感线方向如图所示，则下列判断正确的是（）A.电源的右端为正极B.通电螺线管的左端为S极C.小磁针一直保持静止D.小磁针N极向右转动6.(2分)如图所示，一个接有电源的螺线旁有甲、乙两个软铁片（在磁场中能够被磁化），当开关闭合后（）沪粤版九年级下册物理第十六章电磁铁与自动控制练习题（无答案）2/7A.甲、乙左端都是N极B.甲、乙右端都是N极C.甲右端是N极，乙左端是N极D.甲左端是N极，乙右端是N极7.(2分)为了探究电磁铁的磁性强弱与哪些因素有关，某同学使用两个相同的大铁钉绕制成电磁铁进行实践，如图所示，下列说法中正确的是（）A.要使电磁铁的磁性增强，滑动变阻器的滑片应向右滑动B.用电磁铁吸引大头针的数目显示它的磁性强弱C.两电磁铁的线圈串联是为了探究磁性强弱与电流的关系D.B线圈的匝数多，说明通过B线圈的电流大于通过A线圈的电流8.(2分)如图是条形磁体的磁感线分布，图中的E、F、P、Q四点，磁场最强的是（）A.EB.FC.PD.Q9.(2分)下列电器中没有应用电磁铁的是()A.电铃B.电磁选矿机C.电热毯D.电磁继电器10.(2分)磁铁周围的磁场看不见、摸不着．能证明磁铁周围存在磁场的证据是（）A.磁铁周围有看得到的磁感线B.磁场对小磁针产生磁力作用C.磁场不停地向周围空间辐射能量D.手能感受到磁感线穿过手心11.(2分)严格地说，在水平面内自由转动的小磁针静止时北极所指的方向是（）A.地理北极B.地理南极C.地磁北极D.地磁南极12.(2分)在研究物质结构时，引入了“原子”的概念，在研究磁现象时，引入了“磁感线”的概念；在研究机械运动时，引入了“参照物”的概念；在研究物质的导电性能时，引入了“绝缘体”的概念，其中属于假想，实际上并不存在的是（）A.原子B.磁感线C.参照物D.绝缘体沪粤版九年级下册物理第十六章电磁铁与自动控制练习题（无答案）3/7二、填空题13.(2分)如图是条形磁体的磁感线分布，图中E、F、P、Q四点，磁场最强的是________点，请在P点画出该点的磁场方向________．14.(2分)如图所示，条形磁铁放在水平桌面上，左端的S极正对着电磁铁，当电磁铁中的电流不断增大时，条形磁铁向左加速运动，则电磁铁中的电流方向是________(选填“从a到b”或“从b到a”)，条形磁铁在运动过程中受到的摩擦力________(选填“变大”、“不变”或“变小”)15.(3分)（1）如图1所示物体长度应为________（2）图2中，电路连接正确，通电后小磁针指向如图所示（涂黑端表示N极）．请在图中画出螺线管的绕法．________（3）小明设计的研究“电磁铁磁性强弱”的实验电路图如图3所示，右表是他所做实验的记录．电磁铁（线圈）100匝50匝实验次数123456电流（A）0.81.21.50.81.21.5吸引铁钉的数目（枚）711145810下列结论不正确的是________A、比较1、4两次实验可知：线圈中的电流一定时，匝数越多，磁性越强B、比较1、3、5三次实验可知：匝数一定时，线圈中的电流越大，磁性越强C、比较1、2、3（或4、5、6）三次实验可知：匝数一定时，线圈中的电流越大，磁性越强D、电磁铁的磁性越强，吸引铁钉的数目越多．沪粤版九年级下册物理第十六章电磁铁与自动控制练习题（无答案）4/716.(2分)如图所示，在磁铁正上方用弹簧挂着一条形磁铁，开关闭合后，当滑片...
