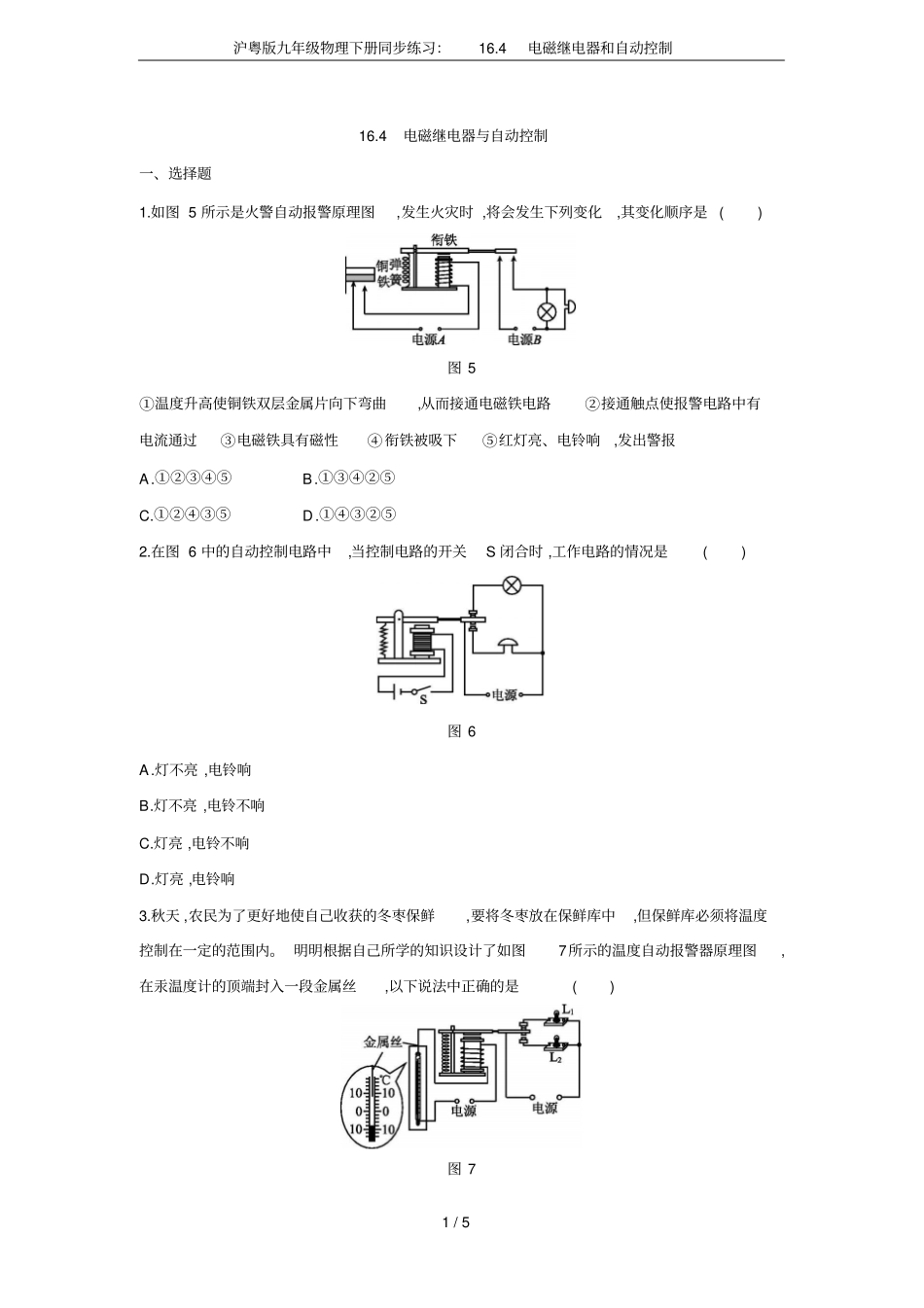

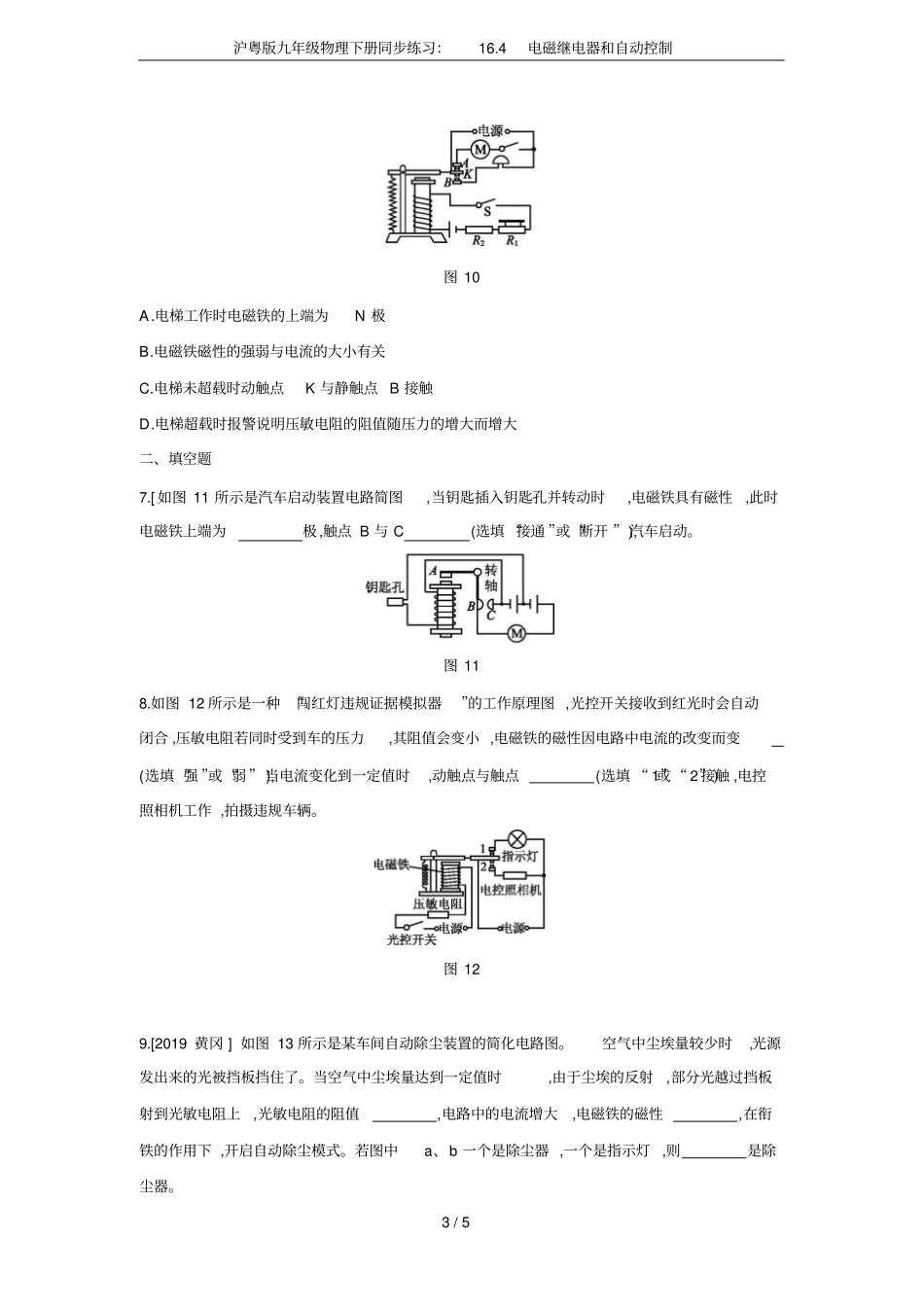

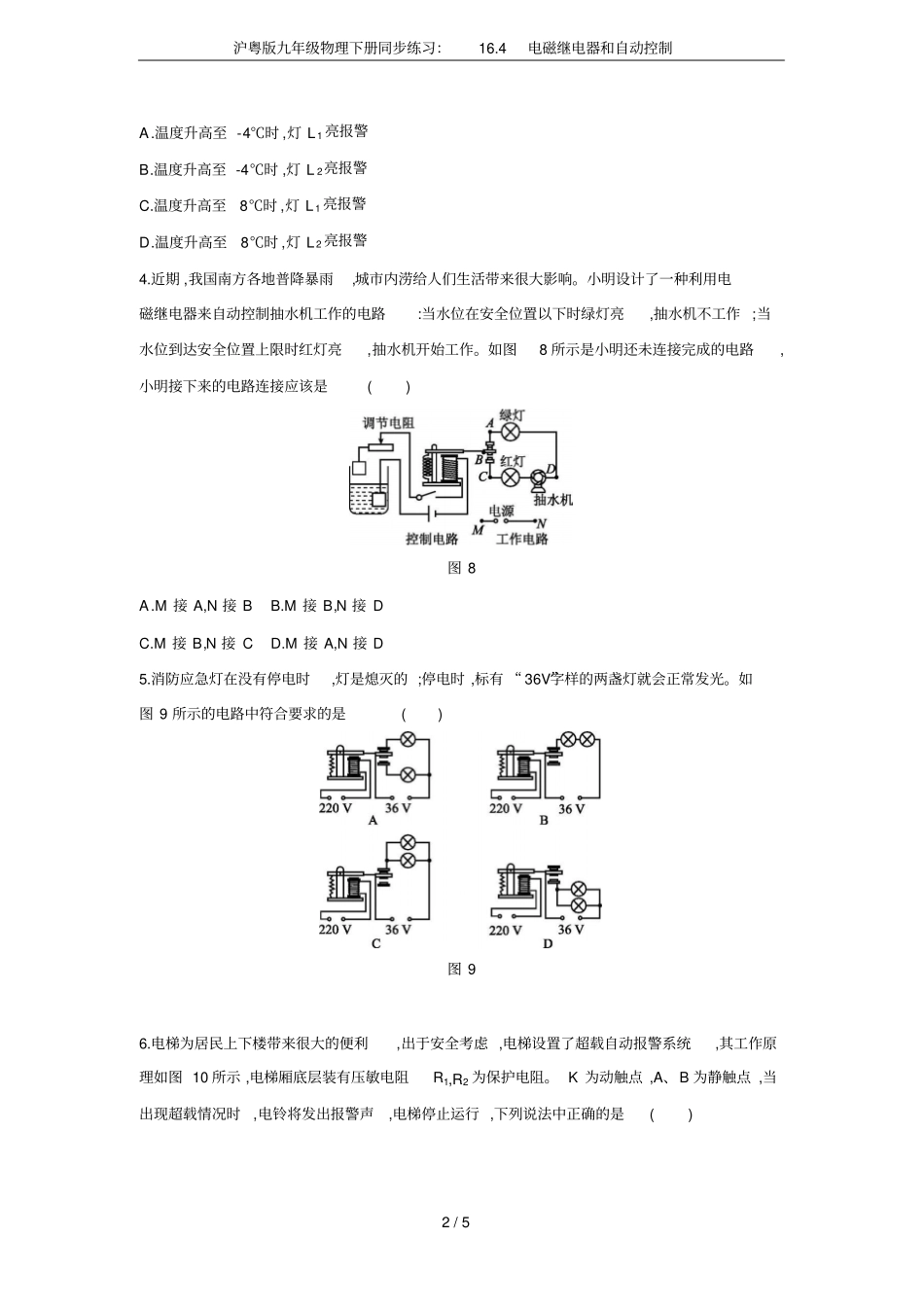

沪粤版九年级物理下册同步练习：16.4电磁继电器和自动控制1/516.4电磁继电器与自动控制一、选择题1.如图5所示是火警自动报警原理图,发生火灾时,将会发生下列变化,其变化顺序是()图5①温度升高使铜铁双层金属片向下弯曲,从而接通电磁铁电路②接通触点使报警电路中有电流通过③电磁铁具有磁性④衔铁被吸下⑤红灯亮、电铃响,发出警报A.①②③④⑤B.①③④②⑤C.①②④③⑤D.①④③②⑤2.在图6中的自动控制电路中,当控制电路的开关S闭合时,工作电路的情况是()图6A.灯不亮,电铃响B.灯不亮,电铃不响C.灯亮,电铃不响D.灯亮,电铃响3.秋天,农民为了更好地使自己收获的冬枣保鲜,要将冬枣放在保鲜库中,但保鲜库必须将温度控制在一定的范围内。明明根据自己所学的知识设计了如图7所示的温度自动报警器原理图,在汞温度计的顶端封入一段金属丝,以下说法中正确的是()图7沪粤版九年级物理下册同步练习：16.4电磁继电器和自动控制2/5A.温度升高至-4℃时,灯L1亮报警B.温度升高至-4℃时,灯L2亮报警C.温度升高至8℃时,灯L1亮报警D.温度升高至8℃时,灯L2亮报警4.近期,我国南方各地普降暴雨,城市内涝给人们生活带来很大影响。小明设计了一种利用电磁继电器来自动控制抽水机工作的电路:当水位在安全位置以下时绿灯亮,抽水机不工作;当水位到达安全位置上限时红灯亮,抽水机开始工作。如图8所示是小明还未连接完成的电路,小明接下来的电路连接应该是()图8A.M接A,N接BB.M接B,N接DC.M接B,N接CD.M接A,N接D5.消防应急灯在没有停电时,灯是熄灭的;停电时,标有“36V”字样的两盏灯就会正常发光。如图9所示的电路中符合要求的是()图96.电梯为居民上下楼带来很大的便利,出于安全考虑,电梯设置了超载自动报警系统,其工作原理如图10所示,电梯厢底层装有压敏电阻R1,R2为保护电阻。K为动触点,A、B为静触点,当出现超载情况时,电铃将发出报警声,电梯停止运行,下列说法中正确的是()沪粤版九年级物理下册同步练习：16.4电磁继电器和自动控制3/5图10A.电梯工作时电磁铁的上端为N极B.电磁铁磁性的强弱与电流的大小有关C.电梯未超载时动触点K与静触点B接触D.电梯超载时报警说明压敏电阻的阻值随压力的增大而增大二、填空题7.[如图11所示是汽车启动装置电路简图,当钥匙插入钥匙孔并转动时,电磁铁具有磁性,此时电磁铁上端为极,触点B与C(选填“接通”或“断开”),汽车启动。图118.如图12所示是一种“闯红灯违规证据模拟器”的工作原理图,光控开关接收到红光时会自动闭合,压敏电阻若同时受到车的压力,其阻值会变小,电磁铁的磁性因电路中电流的改变而变(选填“强”或“弱”),当电流变化到一定值时,动触点与触点(选填“1”或“2”)接触,电控照相机工作,拍摄违规车辆。图129.[2019·黄冈]如图13所示是某车间自动除尘装置的简化电路图。空气中尘埃量较少时,光源发出来的光被挡板挡住了。当空气中尘埃量达到一定值时,由于尘埃的反射,部分光越过挡板射到光敏电阻上,光敏电阻的阻值,电路中的电流增大,电磁铁的磁性,在衔铁的作用下,开启自动除尘模式。若图中a、b一个是除尘器,一个是指示灯,则是除尘器。沪粤版九年级物理下册同步练习：16.4电磁继电器和自动控制4/5图13三、作图题10.如图14所示,开关闭合时,电磁铁上端为N极,下端为S极,在图中括号内标出控制电路电源的正、负极,并将工作电路图连接完整。要求:开关闭合时,电动机转,小灯泡不亮;开关断开时,小灯泡亮,电动机不转。图14沪粤版九年级物理下册同步练习：16.4电磁继电器和自动控制5/5答案1.B2.A3.D4.B5.C6.B7.N接通8.强29.减小增强b10.如图所示
