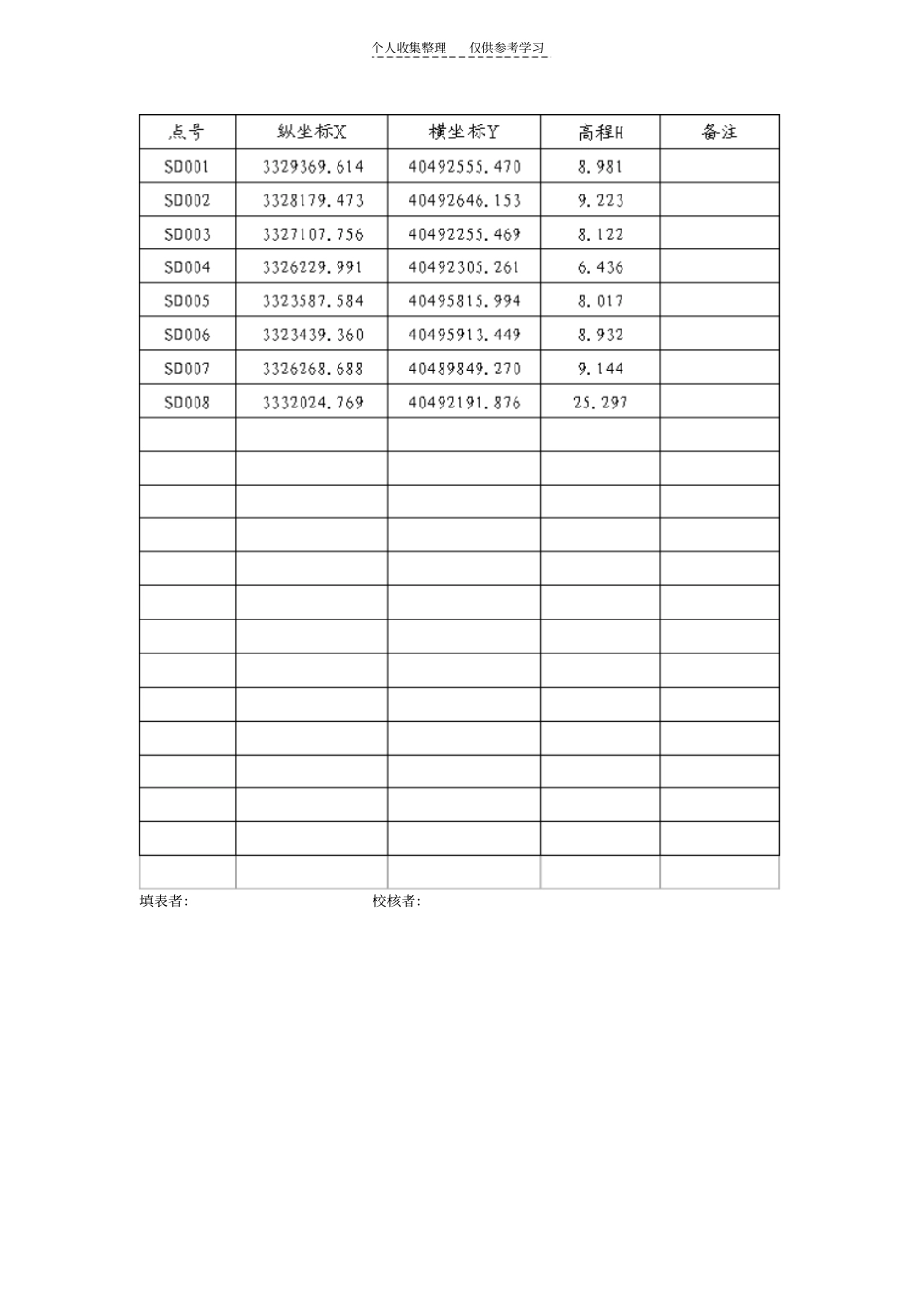

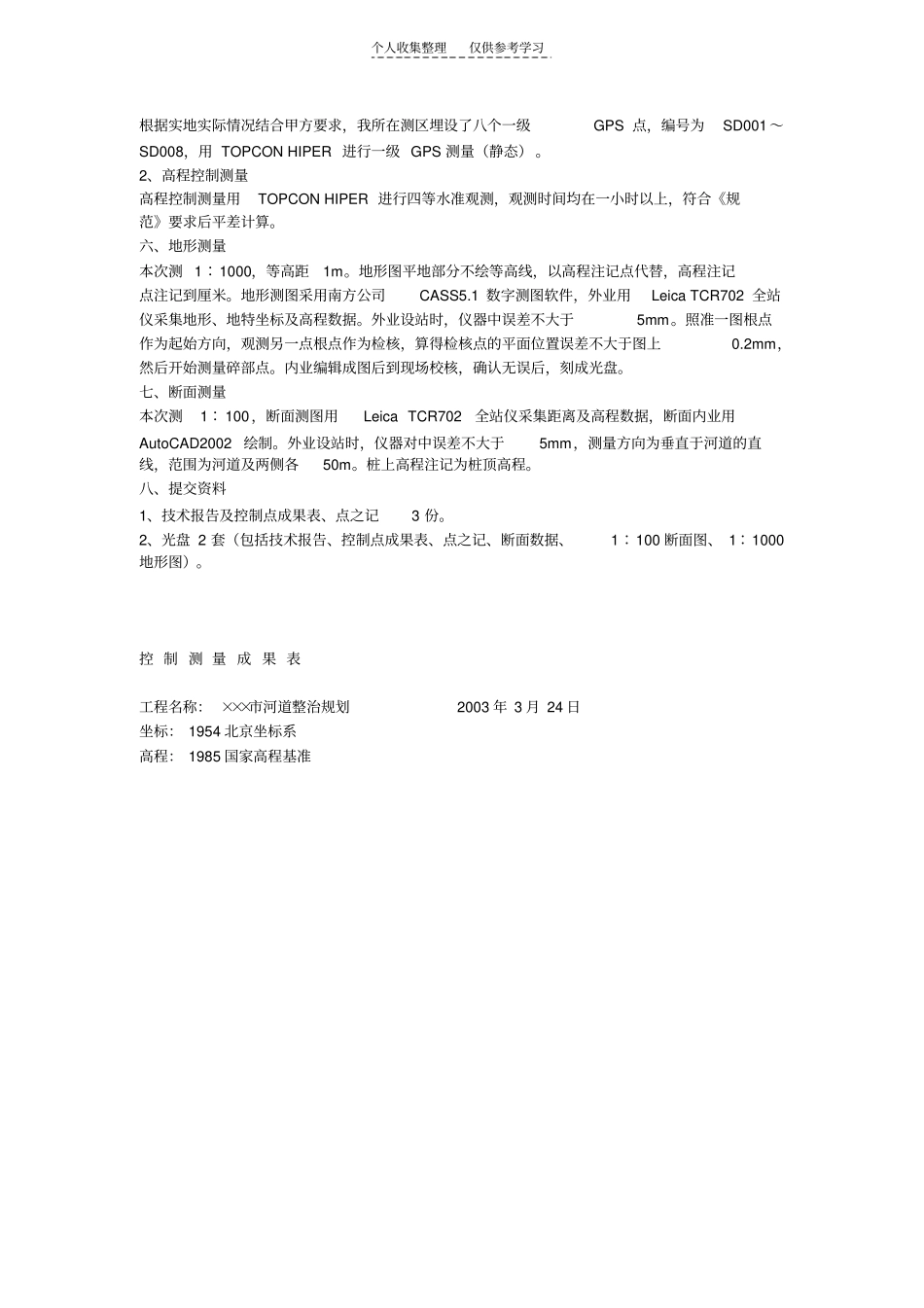

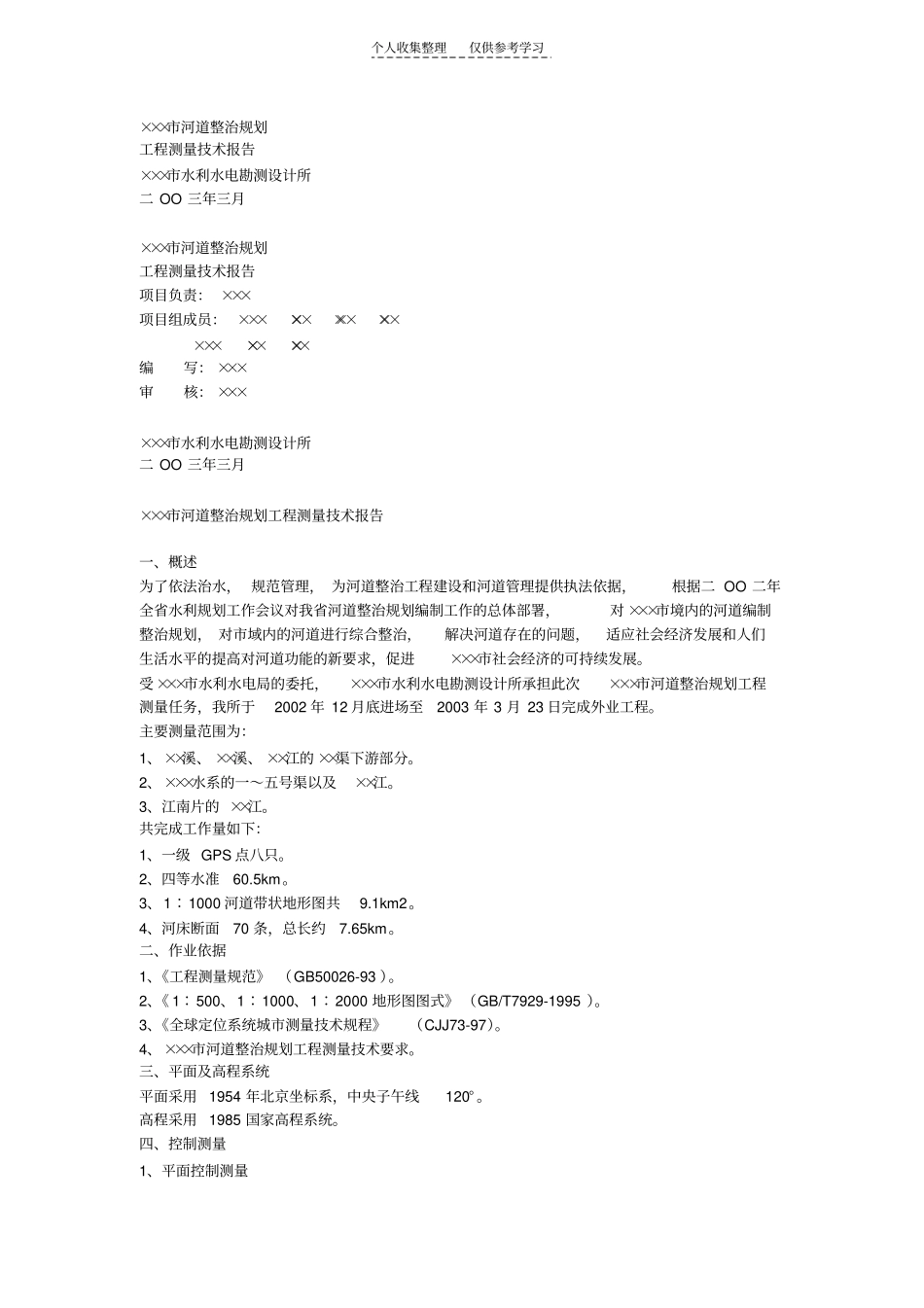

个人收集整理仅供参考学习×××市河道整治规划工程测量技术报告×××市水利水电勘测设计所二OO三年三月×××市河道整治规划工程测量技术报告项目负责：×××项目组成员：××××××××××××××××××××编写：×××审核：××××××市水利水电勘测设计所二OO三年三月×××市河道整治规划工程测量技术报告一、概述为了依法治水，规范管理，为河道整治工程建设和河道管理提供执法依据，根据二OO二年全省水利规划工作会议对我省河道整治规划编制工作的总体部署，对×××市境内的河道编制整治规划，对市域内的河道进行综合整治，解决河道存在的问题，适应社会经济发展和人们生活水平的提高对河道功能的新要求，促进×××市社会经济的可持续发展。受×××市水利水电局的委托，×××市水利水电勘测设计所承担此次×××市河道整治规划工程测量任务，我所于2002年12月底进场至2003年3月23日完成外业工程。主要测量范围为：1、××溪、××溪、××江的××渠下游部分。2、×××水系的一～五号渠以及××江。3、江南片的××江。共完成工作量如下：1、一级GPS点八只。2、四等水准60.5km。3、1∶1000河道带状地形图共9.1km2。4、河床断面70条，总长约7.65km。二、作业依据1、《工程测量规范》（GB50026-93）。2、《1∶500、1∶1000、1∶2000地形图图式》（GB/T7929-1995）。3、《全球定位系统城市测量技术规程》（CJJ73-97）。4、×××市河道整治规划工程测量技术要求。三、平面及高程系统平面采用1954年北京坐标系，中央子午线120°。高程采用1985国家高程系统。四、控制测量1、平面控制测量个人收集整理仅供参考学习根据实地实际情况结合甲方要求，我所在测区埋设了八个一级GPS点，编号为SD001～SD008，用TOPCONHIPER进行一级GPS测量（静态）。2、高程控制测量高程控制测量用TOPCONHIPER进行四等水准观测，观测时间均在一小时以上，符合《规范》要求后平差计算。六、地形测量本次测1∶1000，等高距1m。地形图平地部分不绘等高线，以高程注记点代替，高程注记点注记到厘米。地形测图采用南方公司CASS5.1数字测图软件，外业用LeicaTCR702全站仪采集地形、地特坐标及高程数据。外业设站时，仪器中误差不大于5mm。照准一图根点作为起始方向，观测另一点根点作为检核，算得检核点的平面位置误差不大于图上0.2mm，然后开始测量碎部点。内业编辑成图后到现场校核，确认无误后，刻成光盘。七、断面测量本次测1∶100，断面测图用LeicaTCR702全站仪采集距离及高程数据，断面内业用AutoCAD2002绘制。外业设站时，仪器对中误差不大于5mm，测量方向为垂直于河道的直线，范围为河道及两侧各50m。桩上高程注记为桩顶高程。八、提交资料1、技术报告及控制点成果表、点之记3份。2、光盘2套（包括技术报告、控制点成果表、点之记、断面数据、1∶100断面图、1∶1000地形图）。控制测量成果表工程名称：×××市河道整治规划2003年3月24日坐标：1954北京坐标系高程：1985国家高程基准个人收集整理仅供参考学习填表者：校核者：
