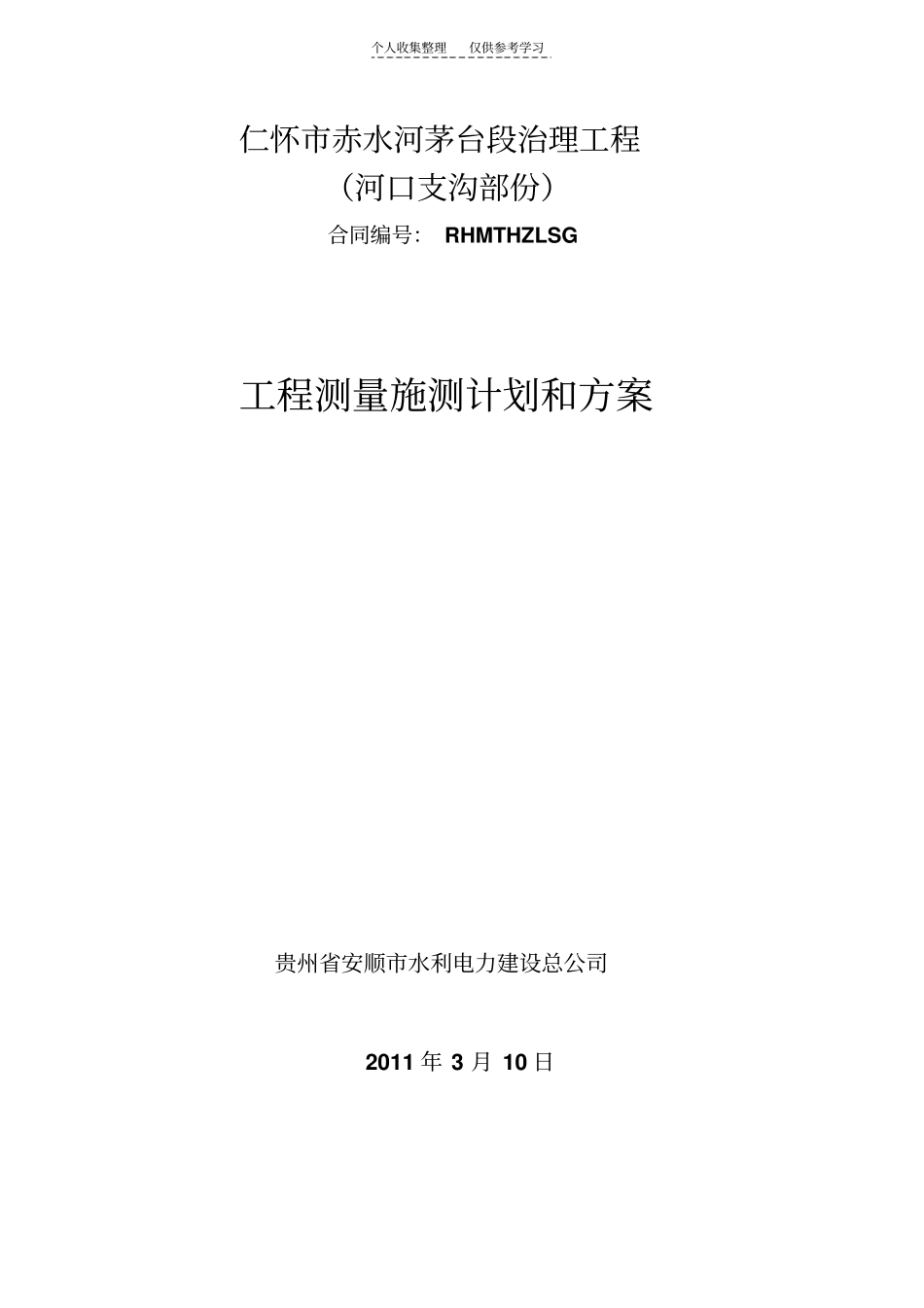

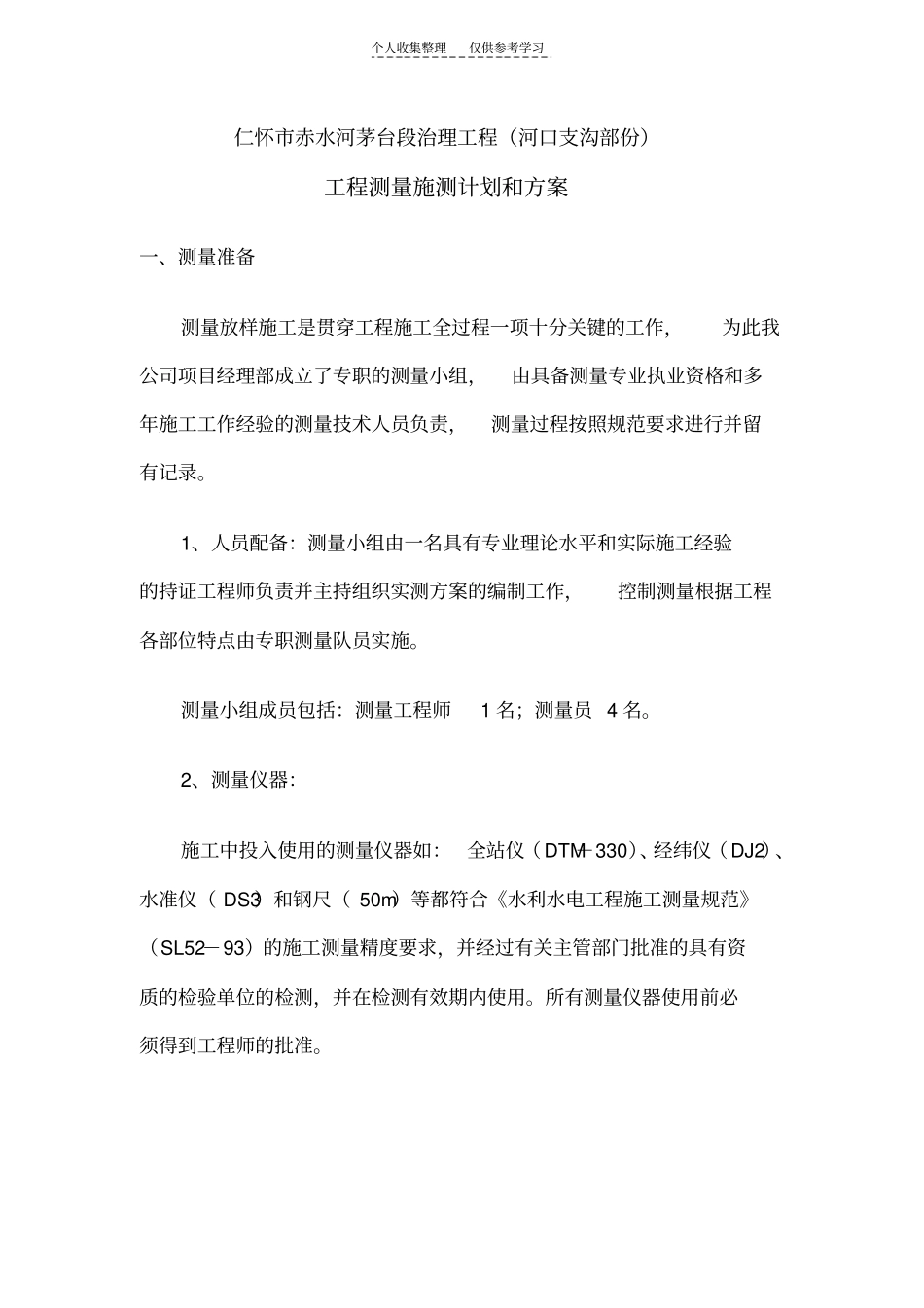

个人收集整理仅供参考学习仁怀市赤水河茅台段治理工程（河口支沟部份）合同编号：RHMTHZLSG工程测量施测计划和方案贵州省安顺市水利电力建设总公司2011年3月10日个人收集整理仅供参考学习仁怀市赤水河茅台段治理工程（河口支沟部份）工程测量施测计划和方案一、测量准备测量放样施工是贯穿工程施工全过程一项十分关键的工作，为此我公司项目经理部成立了专职的测量小组，由具备测量专业执业资格和多年施工工作经验的测量技术人员负责，测量过程按照规范要求进行并留有记录。1、人员配备：测量小组由一名具有专业理论水平和实际施工经验的持证工程师负责并主持组织实测方案的编制工作，控制测量根据工程各部位特点由专职测量队员实施。测量小组成员包括：测量工程师1名；测量员4名。2、测量仪器：施工中投入使用的测量仪器如：全站仪（DTM－330）、经纬仪（DJ2）、水准仪（DS3）和钢尺（50m）等都符合《水利水电工程施工测量规范》（SL52－93）的施工测量精度要求，并经过有关主管部门批准的具有资质的检验单位的检测，并在检测有效期内使用。所有测量仪器使用前必须得到工程师的批准。个人收集整理仅供参考学习本工程投入的主要测量设备编号设备名称规格型号单位数量完好状况备注1全站仪DTM-330台1完好证件齐全2经纬仪TDJ2台1完好证件齐全3水准仪DS3台1完好证件齐全4钢尺50m把2完好证件齐全5塔尺5m把2完好证件齐全二、测量基准本工程项目经理部在接到发包人或监理人提供的测量基准点、标点及其相关技术文件后，与发包人、监理人共同校测其基准点、坐标点规范的测量精度，并复核其资料和数据的准确性。复核无误后，方可投入使用；若有误差立即报告监理工程师，及时解决。三、建立施工测量控制网工程施工的控制网由两部分组成，即平面控制网和高程控制网。平面控制网以工程师提供的测量基准点（线）为基准，用全站仪测设出施工区的轴线控制桩及定位控制桩。轴线控制桩由起点、终点和折点桩组成，为方便施工采用十字交叉法和直角坐标法确定折点桩，及时将施工控制网资料报送工程师审批。个人收集整理仅供参考学习为了便于施工时引测高程及纵横断面测量，在施工前沿总防洪堤走向两侧敷设临时水准点，临时水准点位于建筑物开挖线外侧，敷设时提前埋设临时标桩作为水准点，临时水准点间距100m。平面控制点和水准点标桩选择在不受施工干扰，易于保存桩位的地方，不致发生下沉和位移，标桩做成砼墩，标桩顶面高于地面0.3m。临时性标桩以木桩为主，对于测量控制网点，采用防护栏、警示牌等保护措施，防止受到毁坏，并修建通向测量控制网点的临时道路。四、施工测量1、土方开挖工程的精度指标序号项目内容精度指标说明平面位置中误差（mm）高程中误差（mm）1土方开挖轮廓点放样+（50~200）+（50~100）相对于邻近基本控制点2、土方工程土方明挖之前先进行纵横断面测量。从本标段起点开始量距，沿轴线每隔50m钉一木桩（里程桩），地形变化较大的地方加设木桩，用红个人收集整理仅供参考学习漆在木桩侧面标上桩号。在监理工程师同意的情况下与其测量人员联合进行断面测量，测量成果双方核签。由横断面设计开挖图计算出左右两侧边桩与轴线桩的水平距离，用钢尺量距，钉立边桩。根据相邻断面同侧边桩的连线，用石灰撒出灰线。采取同样办法将河道底脚线放出。开挖坡比采用水平拉尺、立标尺的方法确定。基坑开挖至设计基底高程上20cm时，停止机械开挖，将水准仪移入基坑，人工跟进抄平。土方回填前实测出基槽开挖后的平剖面地形资料。开挖过程中，我方将随时校核测量开挖平面位置、水平标高、控制桩号、水准点和边坡坡度等是否符合施工图纸要求。3、疏浚工程（清淤泥工程）本工程河道清淤范围为河口支沟河口桥上淤94.5m，桥下淤156m河道及支沟汇口下淤赤水河干流600河道，河道清淤总长850.5m。根据监理单位提出的测量基准点、基准线和水准点及书面文件资料复测各控制点的数据并设立自己的施工控制网。根据挖掘机的施工进度提前2天放样该开挖分条的左右边线和中心线，标识出左右开挖边界线，保证挖掘机施工正前方至少有两组以上的放样断面，利用经纬仪定位，插杆放样，用水准仪放出高程控制桩。个人收...
