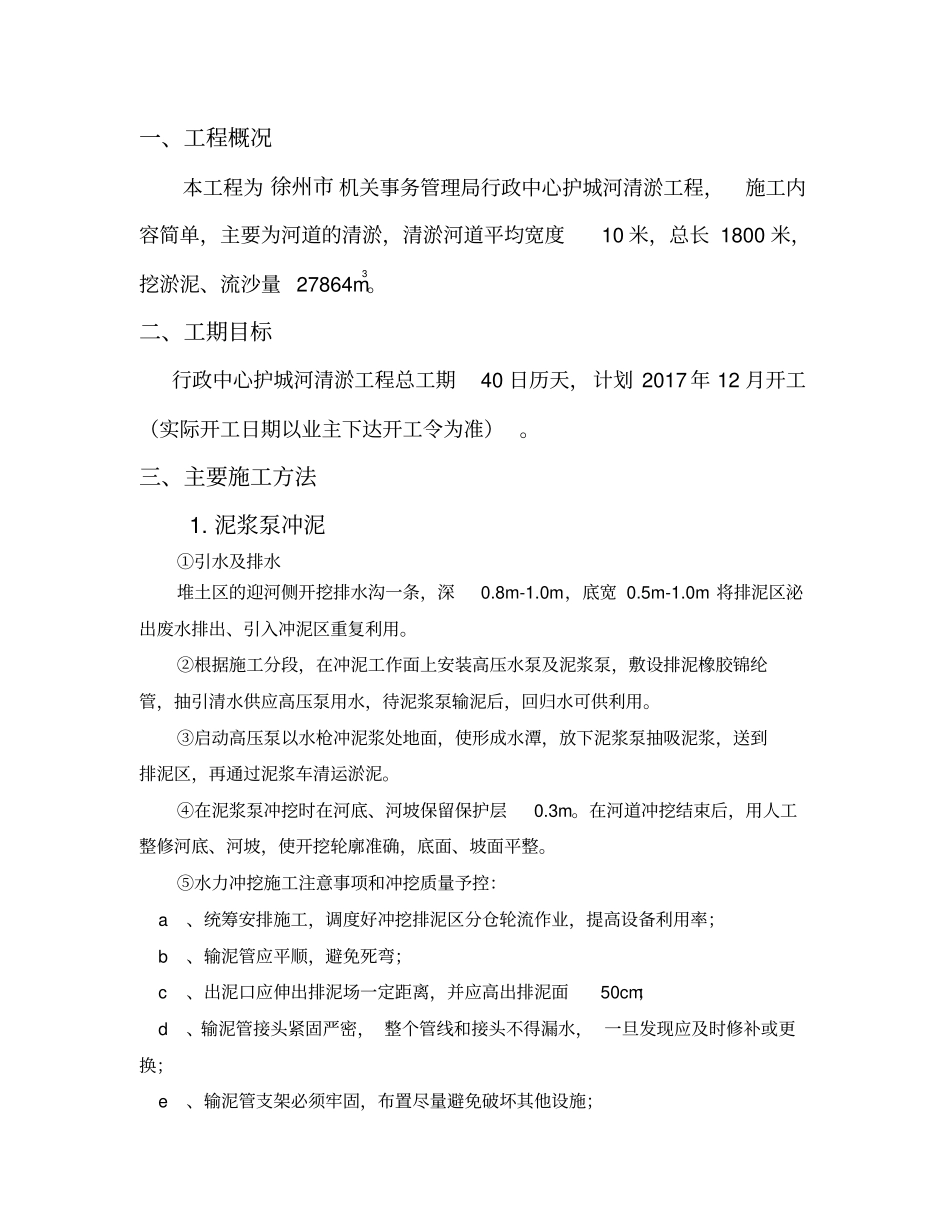

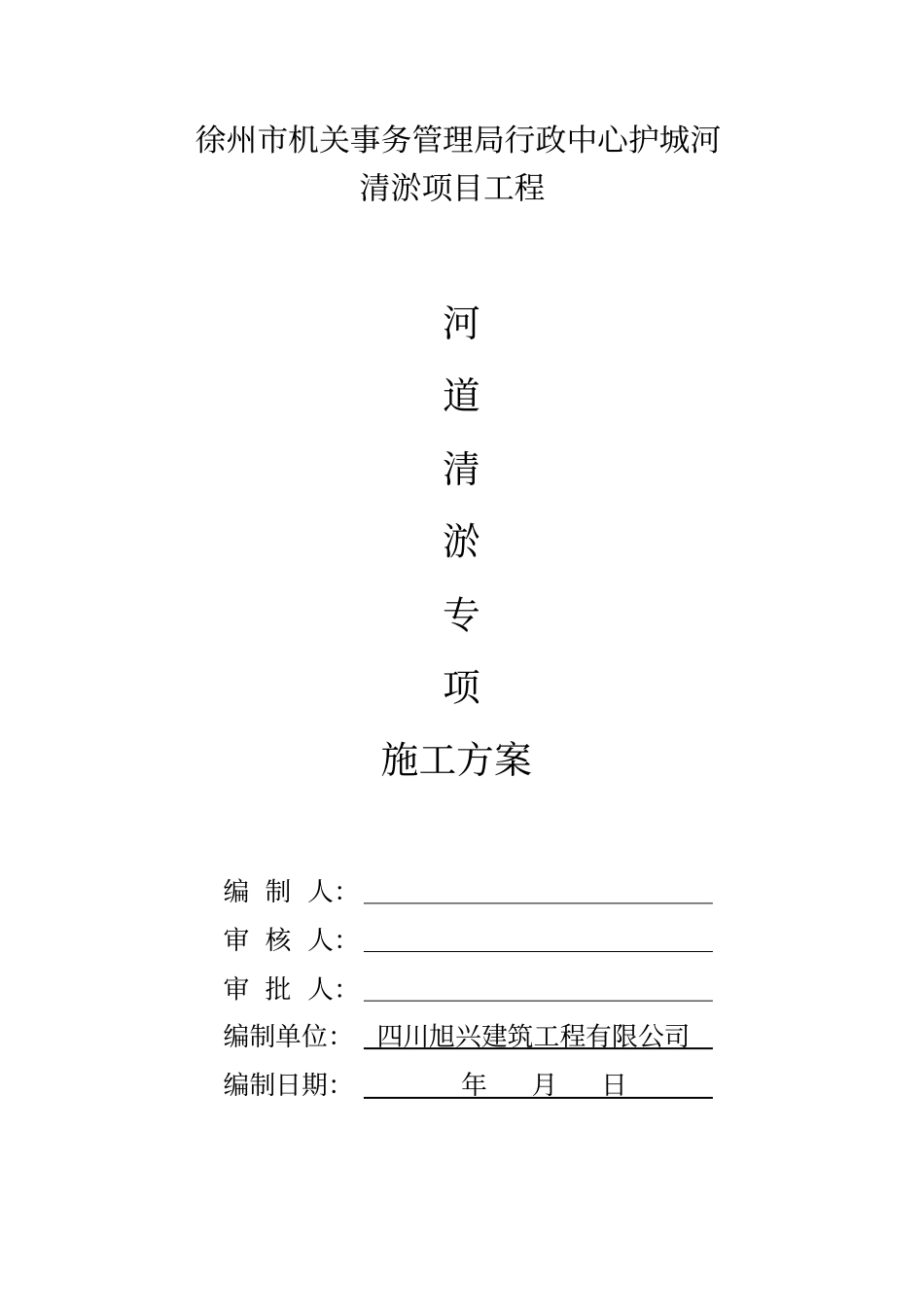

徐州市机关事务管理局行政中心护城河清淤项目工程河道清淤专项施工方案编制人：审核人：审批人：编制单位：四川旭兴建筑工程有限公司编制日期：年月日一、工程概况本工程为徐州市机关事务管理局行政中心护城河清淤工程，施工内容简单，主要为河道的清淤，清淤河道平均宽度10米，总长1800米，挖淤泥、流沙量27864m3。二、工期目标行政中心护城河清淤工程总工期40日历天，计划2017年12月开工（实际开工日期以业主下达开工令为准）。三、主要施工方法1.泥浆泵冲泥①引水及排水堆土区的迎河侧开挖排水沟一条，深0.8m-1.0m，底宽0.5m-1.0m将排泥区泌出废水排出、引入冲泥区重复利用。②根据施工分段，在冲泥工作面上安装高压水泵及泥浆泵，敷设排泥橡胶锦纶管，抽引清水供应高压泵用水，待泥浆泵输泥后，回归水可供利用。③启动高压泵以水枪冲泥浆处地面，使形成水潭，放下泥浆泵抽吸泥浆，送到排泥区，再通过泥浆车清运淤泥。④在泥浆泵冲挖时在河底、河坡保留保护层0.3m。在河道冲挖结束后，用人工整修河底、河坡，使开挖轮廓准确，底面、坡面平整。⑤水力冲挖施工注意事项和冲挖质量予控：a、统筹安排施工，调度好冲挖排泥区分仓轮流作业，提高设备利用率；b、输泥管应平顺，避免死弯；c、出泥口应伸出排泥场一定距离，并应高出排泥面50cm；d、输泥管接头紧固严密，整个管线和接头不得漏水，一旦发现应及时修补或更换；e、输泥管支架必须牢固，布置尽量避免破坏其他设施；f、加强冲泥区和排泥区的巡回检查，注意按放样桩进行冲挖，掌握管道工作状况、排泥区堆填情况和泥浆的沉积情况，防止河道超挖和围堤倒塌、泥浆漫出。2、绞吸式挖泥施工（一）、施工测量①、技术要求a、在进场做好临时设施建设的同时，即进行施工测量放样工作。b、在施工前，将业主、监理一起进行测量控制点的复核、设置工作。测量时严格执行操作规定，提高测量精度，保证质量。c、根据本工程规模，设专人负责施工测量工作，做到全面准确地提供施工阶段所需的测量资料。d、施工阶段平面设置，根据建设方提供的座标点，定位基准线建立座标控制系统，在河道相应部位设立座标点，高程控制点。e、施工测量人员把测量标志统一编号，并标注在施工总平面图上，注明有关标志、相互距离、高程角度、以免发生差错，施工期间定期检查校核，以免发生位移。f、座标点、高程控制点设置在坚实地基、不受施工影响、不易被损坏、便于保存的地方，并浇砼基础，设置保护桩。g、为了保证测量精度，在施工前，根据控制点测量放样，并进行再次复测校核，以保证工程精度。②、测量仪器设备配置测量仪器如下表仪器名称型号数量备注全站仪23mm±1pmm经纬仪J221mm水准仪S22（二）、设备管网布置①、设备调遣方法a、疏浚设备的调遣以便捷、安全为原则，将充分利用以往成功的调遣经验，安全、迅速地完成该项调遣任务。在原河道两侧铺设6m宽临时道路，用作设备吊运场地，施工完成后恢复原状。b、排泥管线等小体型设备直接装平板车调遣进场，通过临时道路吊入河道内。②、排泥管线布设a、本工程施工布设一条排泥管线。排泥管线设计以尽量缩短施工排距为原则，并应尽量减小对环境的影响，计划以采用潜管为主，配以生产必需的少量浮管和岸管。b、根据实际需要连接水上浮管，浮管后接水下潜管沿河道和陆地管线一直延伸至堆土围护区，进入淤泥运输车。③、管道敷设方法a、浮管敷设实际需要用途的浮管，采用长6m软管穿设浮筒形式浮管，软管间用1.5m长的钢管连接，使得输出管和潜管有良好的活动余地，浮管敷设线路近似流线型弯曲。因浮管要承受水流及吹填施工时的冲击力等影响,故管段间的卡夹必须十分牢固可靠，同时严格控制浮管摆幅和线路顺畅。b、潜管敷设我们对于水下潜管的铺设有着非常成熟的施工技术，施工前将预先选择在较宽敞的河岸边连接输泥管线。c、岸管敷设岸管由软管连接组成，铺设时采用人工挑抬连接施工，铺设中尽量平坦顺直，避免死弯。④、管道铺设中对苗木、道路的保护措施a、排泥管道在穿越苗木植被区域时，严禁系带林木，并为避免管线直接压载破坏植被，在每个法兰接头处垫保护木板。b、输泥管道在穿道路、堤防设施时，尽量利用涵洞...
