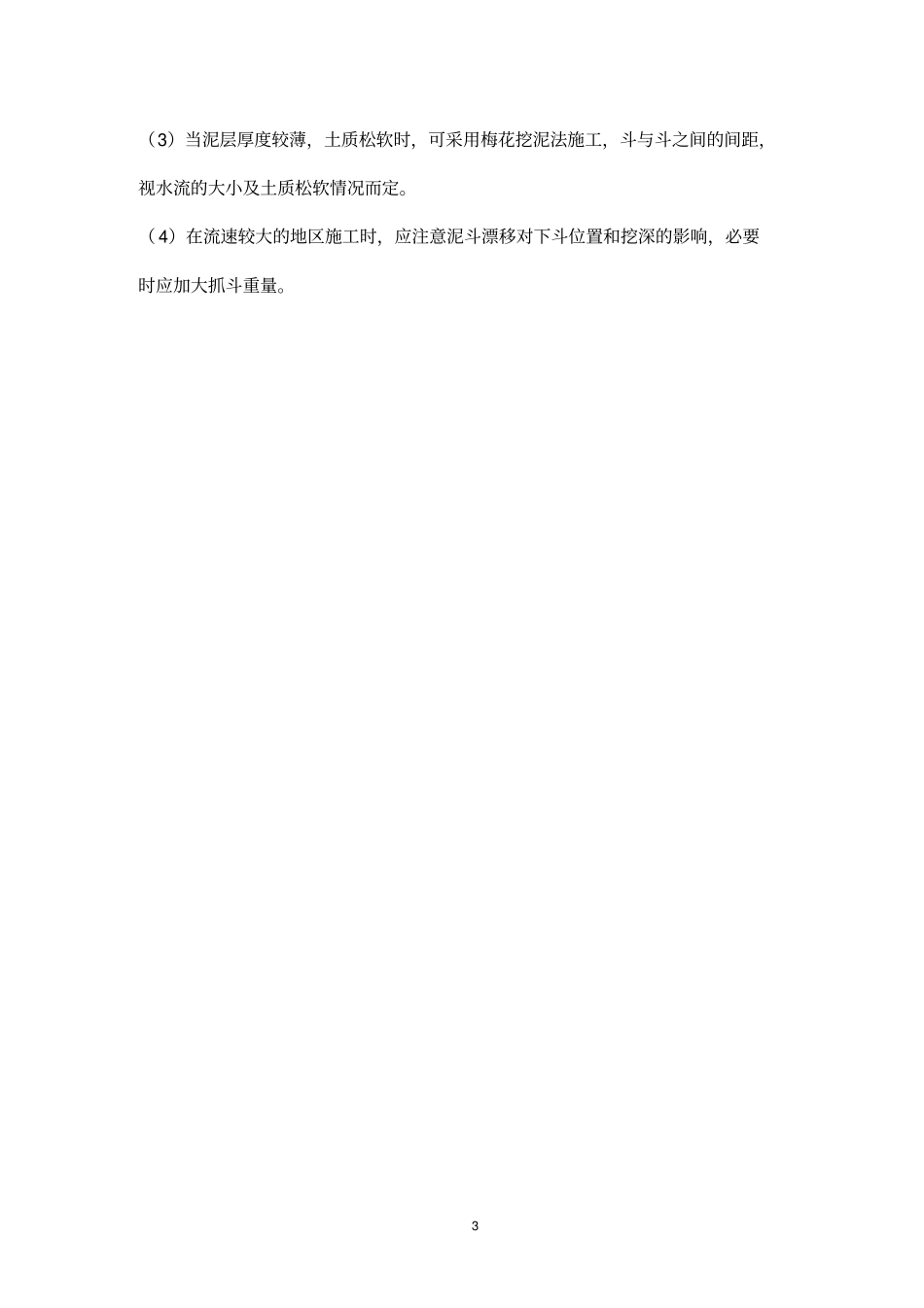

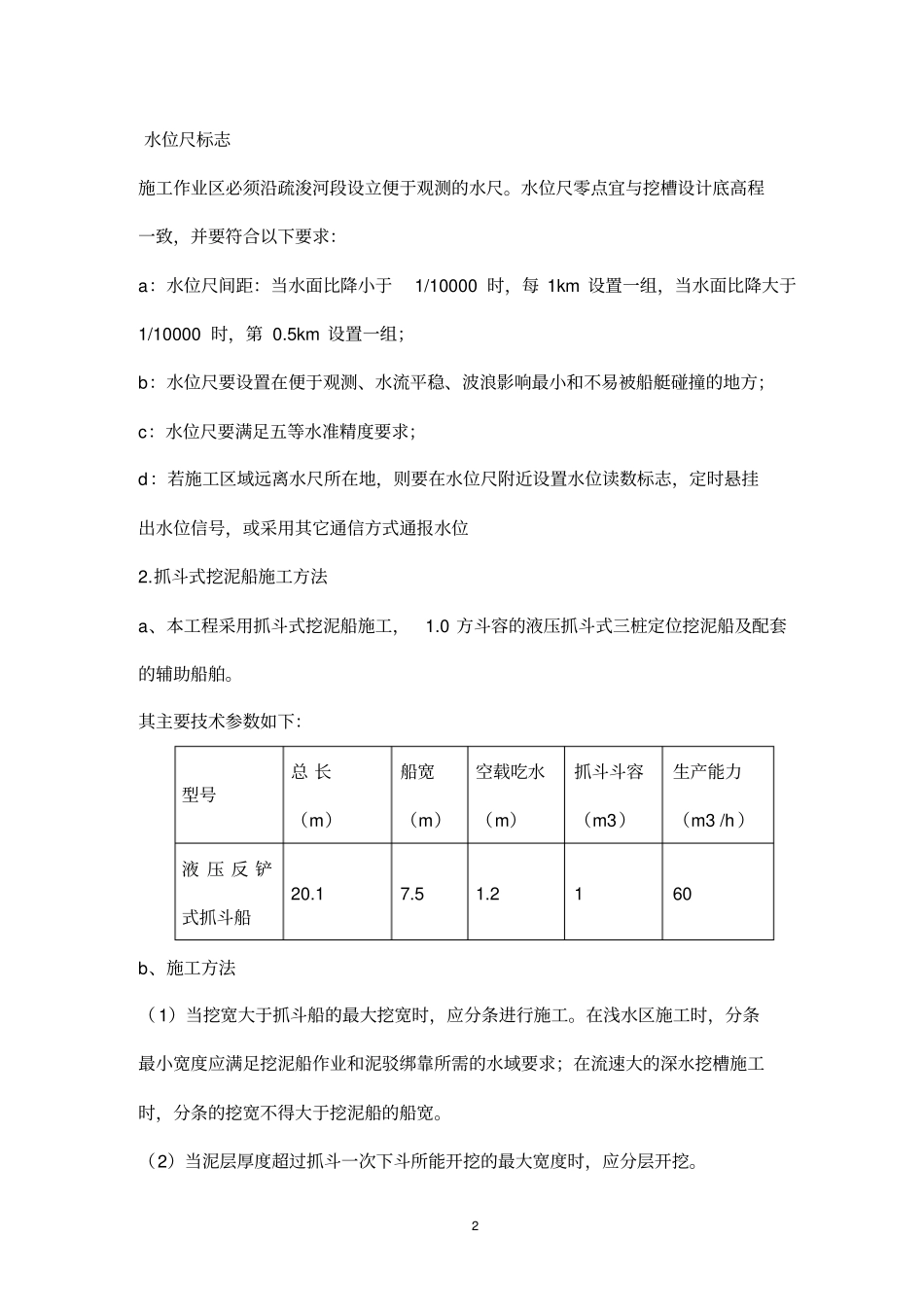

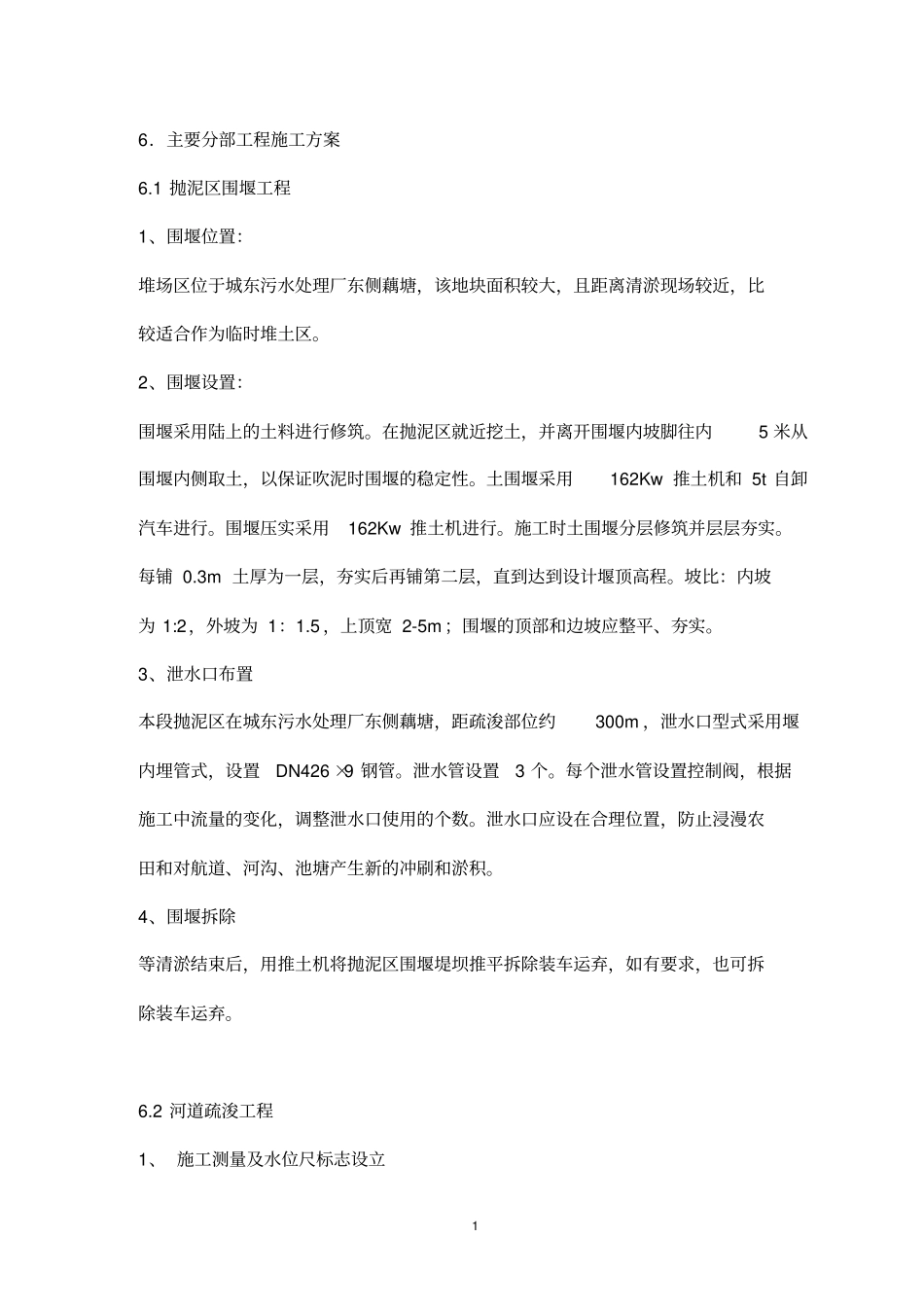

16．主要分部工程施工方案6.1抛泥区围堰工程1、围堰位置：堆场区位于城东污水处理厂东侧藕塘，该地块面积较大，且距离清淤现场较近，比较适合作为临时堆土区。2、围堰设置：围堰采用陆上的土料进行修筑。在抛泥区就近挖土，并离开围堰内坡脚往内5米从围堰内侧取土，以保证吹泥时围堰的稳定性。土围堰采用162Kw推土机和5t自卸汽车进行。围堰压实采用162Kw推土机进行。施工时土围堰分层修筑并层层夯实。每铺0.3m土厚为一层，夯实后再铺第二层，直到达到设计堰顶高程。坡比：内坡为1:2，外坡为1：1.5，上顶宽2-5m；围堰的顶部和边坡应整平、夯实。3、泄水口布置本段抛泥区在城东污水处理厂东侧藕塘，距疏浚部位约300m，泄水口型式采用堰内埋管式，设置DN426×9钢管。泄水管设置3个。每个泄水管设置控制阀，根据施工中流量的变化，调整泄水口使用的个数。泄水口应设在合理位置，防止浸漫农田和对航道、河沟、池塘产生新的冲刷和淤积。4、围堰拆除等清淤结束后，用推土机将抛泥区围堰堤坝推平拆除装车运弃，如有要求，也可拆除装车运弃。6.2河道疏浚工程1、施工测量及水位尺标志设立2水位尺标志施工作业区必须沿疏浚河段设立便于观测的水尺。水位尺零点宜与挖槽设计底高程一致，并要符合以下要求：a：水位尺间距：当水面比降小于1/10000时，每1km设置一组，当水面比降大于1/10000时，第0.5km设置一组；b：水位尺要设置在便于观测、水流平稳、波浪影响最小和不易被船艇碰撞的地方；c：水位尺要满足五等水准精度要求；d：若施工区域远离水尺所在地，则要在水位尺附近设置水位读数标志，定时悬挂出水位信号，或采用其它通信方式通报水位2.抓斗式挖泥船施工方法a、本工程采用抓斗式挖泥船施工，1.0方斗容的液压抓斗式三桩定位挖泥船及配套的辅助船舶。其主要技术参数如下：型号总长（m）船宽（m）空载吃水（m）抓斗斗容（m3）生产能力（m3/h）液压反铲式抓斗船20.17.51.2160b、施工方法（1）当挖宽大于抓斗船的最大挖宽时，应分条进行施工。在浅水区施工时，分条最小宽度应满足挖泥船作业和泥驳绑靠所需的水域要求；在流速大的深水挖槽施工时，分条的挖宽不得大于挖泥船的船宽。（2）当泥层厚度超过抓斗一次下斗所能开挖的最大宽度时，应分层开挖。3（3）当泥层厚度较薄，土质松软时，可采用梅花挖泥法施工，斗与斗之间的间距，视水流的大小及土质松软情况而定。（4）在流速较大的地区施工时，应注意泥斗漂移对下斗位置和挖深的影响，必要时应加大抓斗重量。42、本工程挖泥船挖泥采用分条、分层的方法施工挖泥施工工艺流程图3.1分条根据施工船舶的性能，考虑到挖泥船最大工作半径为10米，确定每一施工分条宽度为10m，施工时逐条进行挖泥，并考虑条与条之间搭界的宽度为2.0m，从上游到下游平行施工，每条施工完成后，采用插竹竿方法作为标识，来划分分条，以防施工准备浚前测量挖泥船组进场定位分层分条开挖断面测量验收5止出现漏挖现象。图5.3挖泥船分条施工实际操作示意图3.2分层施工时在分条的基础上，还要进行分层开挖。考虑到反铲挖掘机一次挖泥厚度仅为0.8m，因此泥层较厚区域分层开挖，分层厚度设定为0.8m，由于施工区域的最大泥层厚度达到3m，故需分四层开挖，以减少污染，满足环保要求，保证工程质量。4、吹泥船施工其工艺流程是采用高压水枪对驳船中泥土进行稀释、泥浆泵吸走土，以压力管道输送泥浆至作业面，完成作业面上土颗粒沉积淤填;泥浆泵不易靠河边坡太近，容易造成边坡土方流失。本工程采用吹泥船机组进行，该机组主要由三部分组成：立式泥浆输泥系统，包括立式泥浆泵、浮体、场内输泥硬管和橡胶管；清水冲泥系统，包括清水泵、输水管、冲水枪；配电箱系统，包括配电箱、防水电缆等。机组使用的泥浆泵拟选用NL125-20.0，其技术性能如下：型号流量（m3/h）扬程（m）效率（%）功效（m3/h）配套功率（kw）挖泥船挖泥轨迹边线10m2m2m设计分条边线实际泥边线6NL125-20.020020674022为使吹填顺利，水枪出口保持较高水头，高压清水泵型号选用扬程较高的3BP-40，其技术性能如下：型号流量（m3/h）扬程（m）效率（%）转速（r/min）配套功率（kw）3BP-57504058290015直接用高压清水泵...
