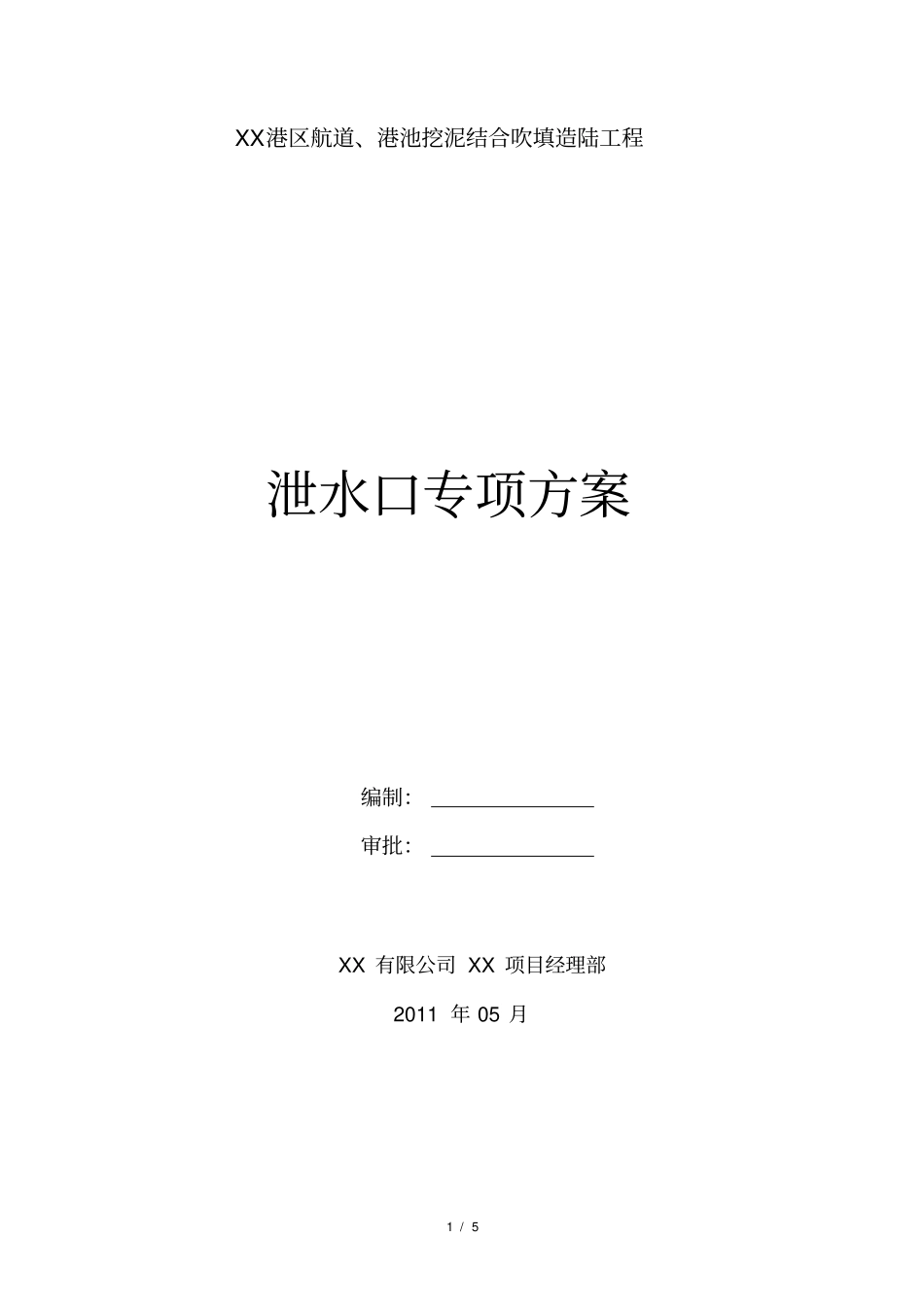

泄水口专项施工方案_第1页
1/5
泄水口专项施工方案_第2页
2/5

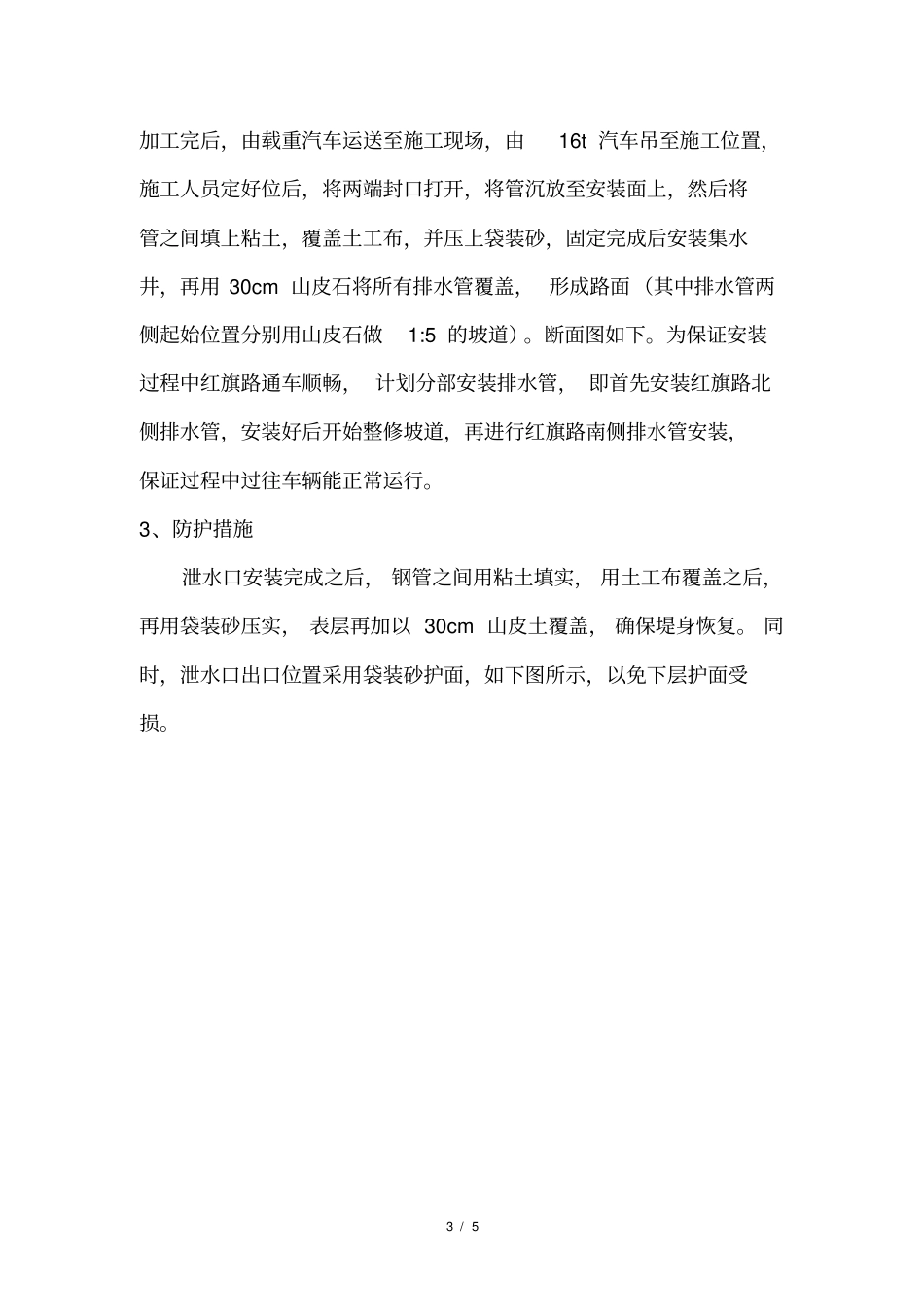

泄水口专项施工方案_第3页
3/5
1/5XX港区航道、港池挖泥结合吹填造陆工程泄水口专项方案编制:审批:XX有限公司XX项目经理部2011年05月2/5一、工程概况由于本工程吹填土质较差,为了避免流失量过大,计划增设泄水口。原XX路基上有一个泄水口,按照吹填施工需要在XX路增设一个泄水口,以增加流径,减小流失量。具体位置见施工布置图。水门采用箱式双水门,排水管采用φ700的钢管,每组水门包括46根排水管,采用壁厚10mm,6m规格的钢管。二、工艺流程施工准备→陆上制作加工运输→测量放线→抛填山皮土→水门安装→堤身恢复附施工布置图三、主要施工工艺1、施工准备机械设备:16t汽车吊1台,1m3挖掘机1台;材料、设备:φ700排水管(壁厚10mm的钢管)46根。2、施工方法Xx路路基上的排水管处于堤心的部分,采用直径φ700钢管。如上图所示,新增泄水口起始位置位于红旗路上,距离Z5为260米,采用φ700排水管(壁厚10mm的钢管)46根,排水管间距为2.5米。为保证整体施工进度及质量,采用陆上施工。经测量现阶段XX路该段标高平均为+5.0m,保证排水管底标高均达到+5.0m,并使得安装完之后,排水管有5%的排水坡度(内侧略高于外侧)。水门采用直径φ700的钢管,运至现场进行组装;钢结构箱式双水门,在陆上3/5加工完后,由载重汽车运送至施工现场,由16t汽车吊至施工位置,施工人员定好位后,将两端封口打开,将管沉放至安装面上,然后将管之间填上粘土,覆盖土工布,并压上袋装砂,固定完成后安装集水井,再用30cm山皮石将所有排水管覆盖,形成路面(其中排水管两侧起始位置分别用山皮石做1:5的坡道)。断面图如下。为保证安装过程中红旗路通车顺畅,计划分部安装排水管,即首先安装红旗路北侧排水管,安装好后开始整修坡道,再进行红旗路南侧排水管安装,保证过程中过往车辆能正常运行。3、防护措施泄水口安装完成之后,钢管之间用粘土填实,用土工布覆盖之后,再用袋装砂压实,表层再加以30cm山皮土覆盖,确保堤身恢复。同时,泄水口出口位置采用袋装砂护面,如下图所示,以免下层护面受损。4/5700钢制排泥管共46根(54m/根)集水井700钢制排泥管共46根(54m/根)吹填砂A-A截面图A通长砂被天然泥面线吹填砂充填袋充填袋A山皮土碎石基床山皮土5/5四、进度计划泄水口计划于2011年5月4日开始施工,2011年5月15日结束。五、安全措施:1、新员工:新员工经三级安全教育后,经过考试或考核,合格者方可安排上岗作业。2、特殊工作人员:特殊工作人员(电工、焊工、起重机械作业人员)均经政府有关部门培训。考核合格后发给资格证书上岗。3、具体施工中,现场工人必须佩戴安全帽,以防安全事故发生。4、施工现场需专人指挥,安放排水管时与提醒现场工人保持安全距离,并及时疏导交通,以防交通事故发生。
