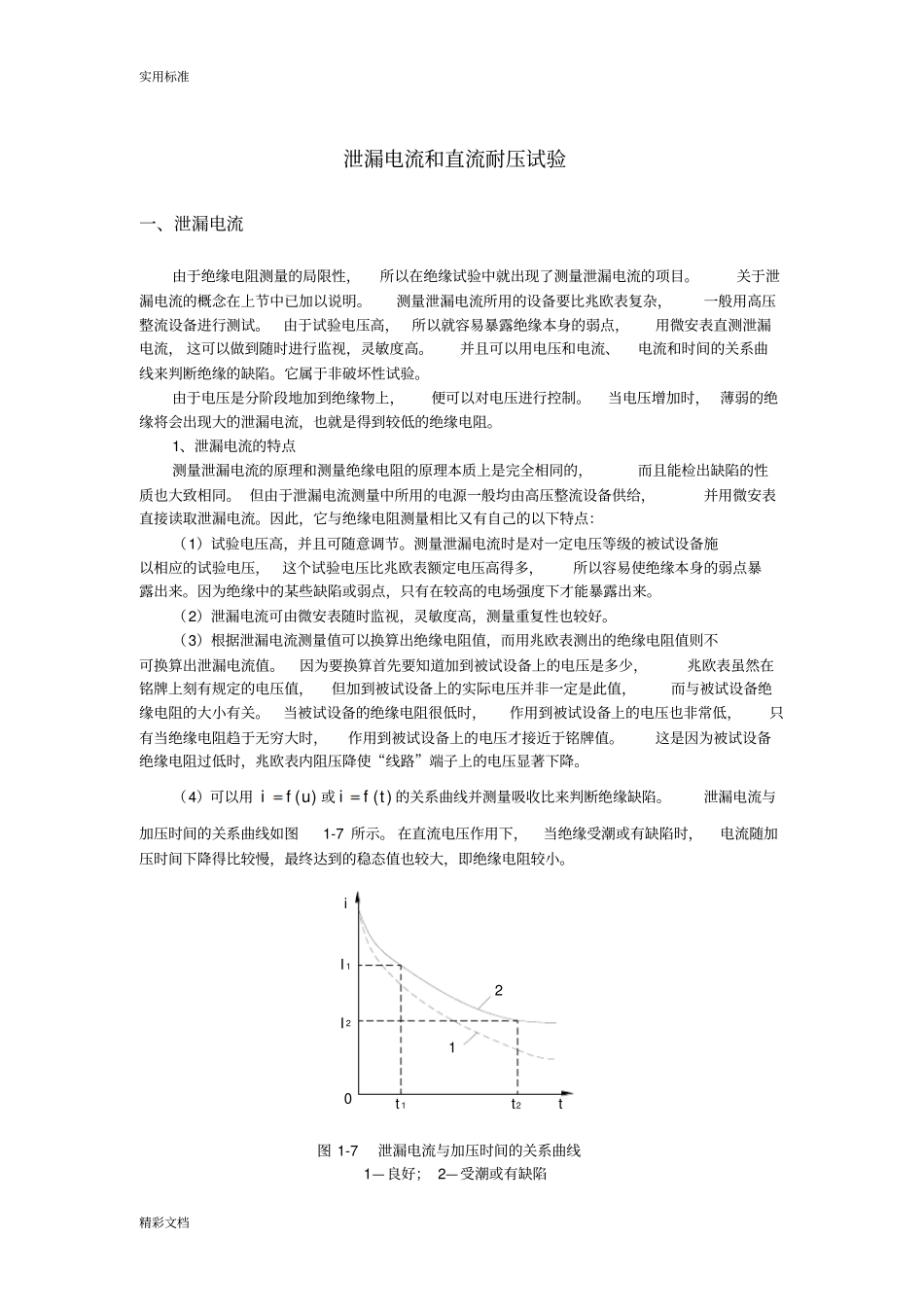

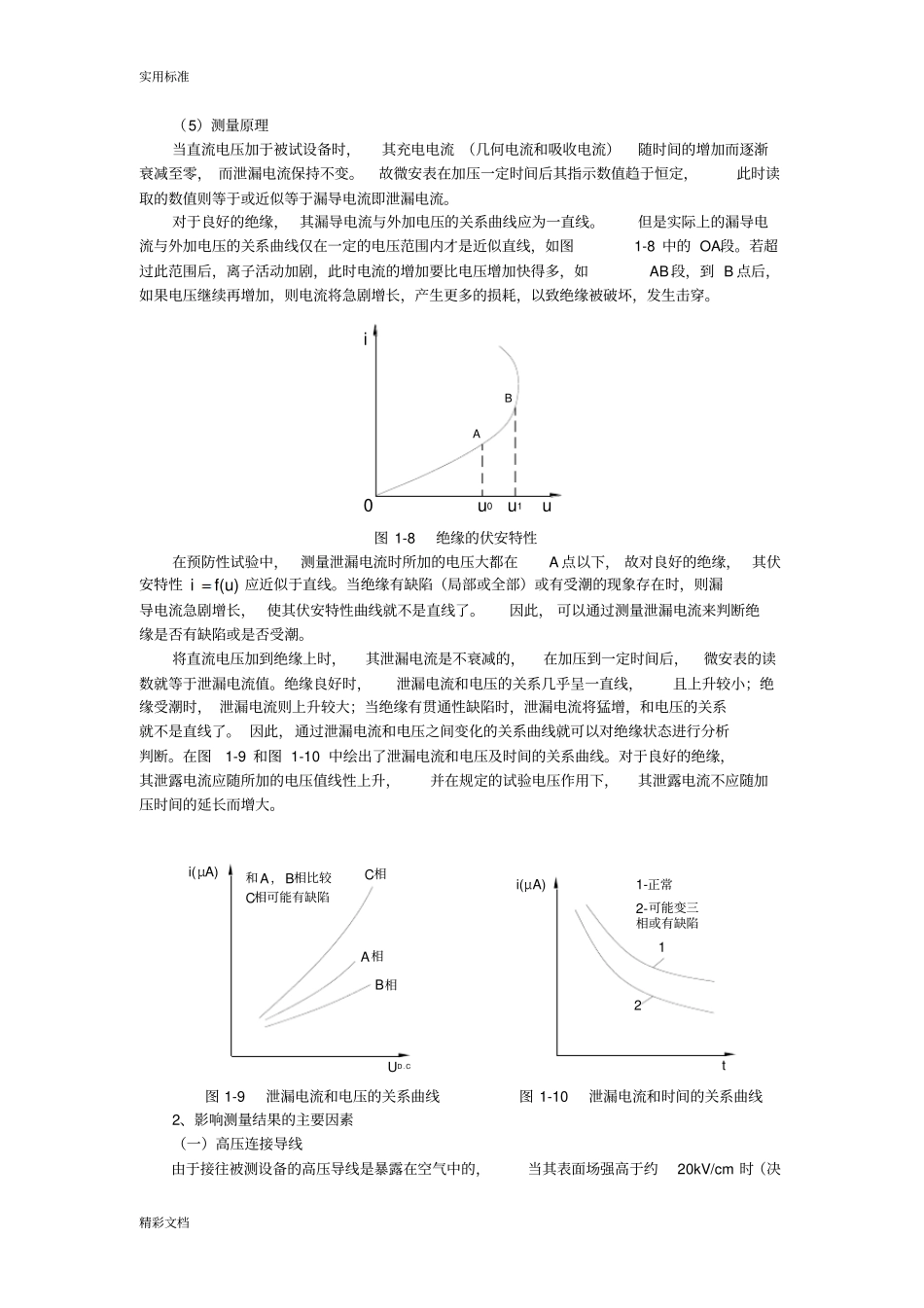

实用标准精彩文档泄漏电流和直流耐压试验一、泄漏电流由于绝缘电阻测量的局限性，所以在绝缘试验中就出现了测量泄漏电流的项目。关于泄漏电流的概念在上节中已加以说明。测量泄漏电流所用的设备要比兆欧表复杂，一般用高压整流设备进行测试。由于试验电压高，所以就容易暴露绝缘本身的弱点，用微安表直测泄漏电流，这可以做到随时进行监视，灵敏度高。并且可以用电压和电流、电流和时间的关系曲线来判断绝缘的缺陷。它属于非破坏性试验。由于电压是分阶段地加到绝缘物上，便可以对电压进行控制。当电压增加时，薄弱的绝缘将会出现大的泄漏电流，也就是得到较低的绝缘电阻。1、泄漏电流的特点测量泄漏电流的原理和测量绝缘电阻的原理本质上是完全相同的，而且能检出缺陷的性质也大致相同。但由于泄漏电流测量中所用的电源一般均由高压整流设备供给，并用微安表直接读取泄漏电流。因此，它与绝缘电阻测量相比又有自己的以下特点：（1）试验电压高，并且可随意调节。测量泄漏电流时是对一定电压等级的被试设备施以相应的试验电压，这个试验电压比兆欧表额定电压高得多，所以容易使绝缘本身的弱点暴露出来。因为绝缘中的某些缺陷或弱点，只有在较高的电场强度下才能暴露出来。（2）泄漏电流可由微安表随时监视，灵敏度高，测量重复性也较好。（3）根据泄漏电流测量值可以换算出绝缘电阻值，而用兆欧表测出的绝缘电阻值则不可换算出泄漏电流值。因为要换算首先要知道加到被试设备上的电压是多少，兆欧表虽然在铭牌上刻有规定的电压值，但加到被试设备上的实际电压并非一定是此值，而与被试设备绝缘电阻的大小有关。当被试设备的绝缘电阻很低时，作用到被试设备上的电压也非常低，只有当绝缘电阻趋于无穷大时，作用到被试设备上的电压才接近于铭牌值。这是因为被试设备绝缘电阻过低时，兆欧表内阻压降使“线路”端子上的电压显著下降。（4）可以用)u(fi或)t(fi的关系曲线并测量吸收比来判断绝缘缺陷。泄漏电流与加压时间的关系曲线如图1-7所示。在直流电压作用下，当绝缘受潮或有缺陷时，电流随加压时间下降得比较慢，最终达到的稳态值也较大，即绝缘电阻较小。21tt2t1iI1I20图1-7泄漏电流与加压时间的关系曲线1—良好；2—受潮或有缺陷实用标准精彩文档（5）测量原理当直流电压加于被试设备时，其充电电流（几何电流和吸收电流）随时间的增加而逐渐衰减至零，而泄漏电流保持不变。故微安表在加压一定时间后其指示数值趋于恒定，此时读取的数值则等于或近似等于漏导电流即泄漏电流。对于良好的绝缘，其漏导电流与外加电压的关系曲线应为一直线。但是实际上的漏导电流与外加电压的关系曲线仅在一定的电压范围内才是近似直线，如图1-8中的OA段。若超过此范围后，离子活动加剧，此时电流的增加要比电压增加快得多，如AB段，到B点后，如果电压继续再增加，则电流将急剧增长，产生更多的损耗，以致绝缘被破坏，发生击穿。uBAu1u0i0图1-8绝缘的伏安特性在预防性试验中，测量泄漏电流时所加的电压大都在A点以下，故对良好的绝缘，其伏安特性if(u)应近似于直线。当绝缘有缺陷（局部或全部）或有受潮的现象存在时，则漏导电流急剧增长，使其伏安特性曲线就不是直线了。因此，可以通过测量泄漏电流来判断绝缘是否有缺陷或是否受潮。将直流电压加到绝缘上时，其泄漏电流是不衰减的，在加压到一定时间后，微安表的读数就等于泄漏电流值。绝缘良好时，泄漏电流和电压的关系几乎呈一直线，且上升较小；绝缘受潮时，泄漏电流则上升较大；当绝缘有贯通性缺陷时，泄漏电流将猛增，和电压的关系就不是直线了。因此，通过泄漏电流和电压之间变化的关系曲线就可以对绝缘状态进行分析判断。在图1-9和图1-10中绘出了泄漏电流和电压及时间的关系曲线。对于良好的绝缘，其泄露电流应随所加的电压值线性上升，并在规定的试验电压作用下，其泄露电流不应随加压时间的延长而增大。C相A相B相和A，B相比较C相可能有缺陷UD.Ct2-可能变三相或有缺陷121-正常i(μA)i(μA)图1-9泄漏电流和电压的关系曲线图1-10泄漏电流和时间的关系曲线2、影响测量结果的主要因素（一）高压连接导线由于接往被测设备的高压导线是暴露在空气...
