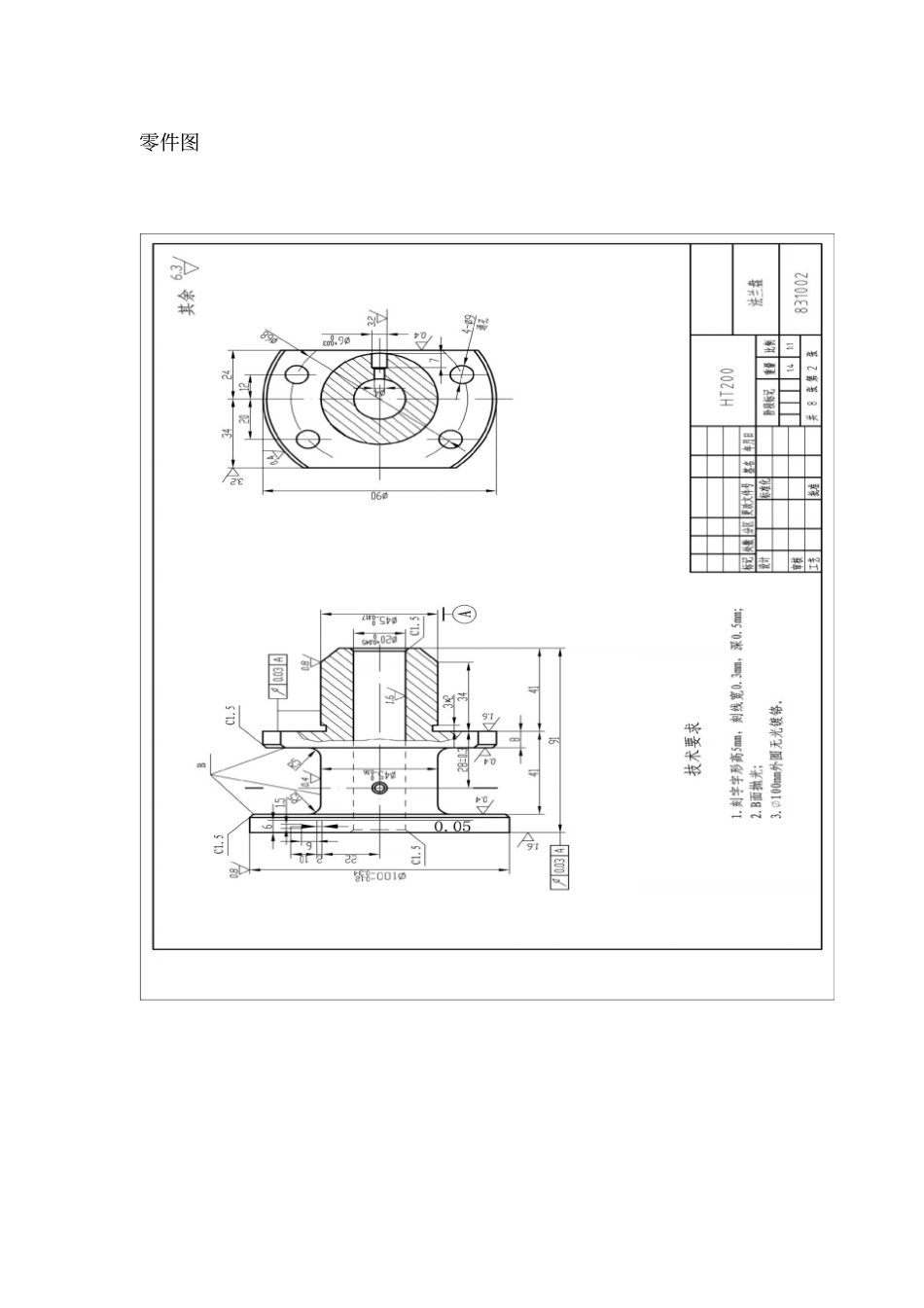

法兰盘夹具设计说明书班级：姓名：题目：设计法兰盘4*Φ9mm孔的夹具任务：（1）绘制零件图1张A4纸（2）绘制夹具零件图1张A2纸（3）课程设计说明书1份原始资料：该零件图样一张；材料为铸铁，产量为中批量生产。分组要求：全班同学共39人，分为10个小组，每组4名同学，每组同学在提供备选题中选择一种零件。设计要求：工艺规程可行，参数选择正确，设计计算准确，文字语句通顺，视图绘制规整。设计时间：一周零件图目录一设计目的二加工工艺分析三定位方案和定位元件的设计四确定夹紧方式和设计夹紧装置五整体结构设计六确定夹具总图的技术要求一设计目的1.通过完成支架通槽加工夹具的设计，将具有查找文献和标准的能力；且对机械生产实际中夹具的设计有进一步的了解和自身能力提高。2.通过CAD画图，学生能够将以前的机械制图和专业知识有机结合，是一项综合能力的提升。3.课程设计是在学完了机械制造装备设计和大部分专业课，并进行了生产实习的基础上进行的一个教学环节。这次设计使我们能综合运用机械制造装备设计中的基本理论，并结合生产实习中学到的实践知识，独立地分析和解决工艺问题。初步具备了设计一个中等复杂程度零件（气门摇杆轴支座）的夹具设计的基本原理和方法，拟订夹具设计方案，完成夹具结构设计的能力，也是熟悉和运用有关手册，图表等技术资料及编写技术文件技能的一次实践机会，为今后的毕业设计及未来从事的工作打下良好的基础。由于能力所限，经验不足，设计中还有许多不足之处，希望各位老师多加指导。二加工工艺分析基面的选择工艺规程设计中重要的工作之一。定位选择得正确与合理，可以使加工质量得到保证，生产率得宜提高。否则，加工工艺过程中会问题百出，更有甚者，还会造成零件大批报废，使生产无法正进行。在本工序中除保证孔本身的尺寸精度和表面粗糙度要求外，还需要保证以下的位置精度：左右Φ9孔圆心到圆柱的轴线的水平距离分别为12mm、20mm；该工件刚度较好，4*Φ9孔的加工精度要求不高，且本工序前，工件上的各端面和各孔均已经过加工，故为定位基准的选择提供了有利条件。三定位方案和定位元件的设计工件的定位必须解决两个问题：即根据加工技术要求限制工件的自由度；使定位误差控制在允许的范围内。1.工件的定位原理在制定工件的工艺规程时，已经初步考虑了加工工艺基准问题，有时还绘制了工序简图。设计来具时原则上应选该工艺基准为定位基准。无论是工艺基准还是定位基准，均应符合六点定位原理。六点定位原理是采用六个按一定规则布置的约束点，限制工件的六个自由度，使工件实现完全定位。这里要清楚每个点都必须起到限制一个运动自由度的作用，而绝不能用一个以上的点来限制三个自由度。因此，这六个点绝不能随意布置。2.完全定位和不完全定位根据工件加工表面的位置要求，有时需要将工件的六个自由度全部限制，称为完全定位。有时需要限制的自由度少于六个，称为不完全定位。3.欠定位与过定位根据加工表面的位置尺寸要求，需要限制的自由度均已被限制，这就称为定位的正常情况，它可以是完全定位，也可以是不完全定位。根据加工表面的位置尺寸要求，需要限制的自由度没有完全被限制，或某自由度被两个或两个以上的约束重复限制，称之为非正常情况，前者又称为欠定位，它不能保证位置精度，是绝对不允许的。后者称为过定位，加工中一般是不允许的，它不能保证正确的位置精度，但在特殊场合下，如果应用得当，过定位不仅是允许的，而且会成为对加工有利的因素。4定位误差分析1）定位元件尺寸公差的确定夹具的主要定位元件为短定位销。所以该定位销的尺寸公差现规定为本零件在工作时相配的尺寸公差相同，所以定位误差为：2）零件规定孔4×Φ9mm在轴线68mm圆周上，左边孔距离轴线20mm，右边孔距离轴线12mm，已知孔位置主要由夹具体定位误差、夹具体与钻模板的配合误差、钻模板以及夹具体的制造误差组成。夹具体的制造误差为：对定位孔轴线平行度为：0.02，则夹具体与钻模板配合误差，则经过具体计算，故误差不超过允许误差。3）夹具结构设计及操作简要说明在设计夹具进应该注意提高劳动生产率。因此，使用铰链式钻模，一次固定4个钻套...
