注塑模具的材料的及热处理方法VIP免费

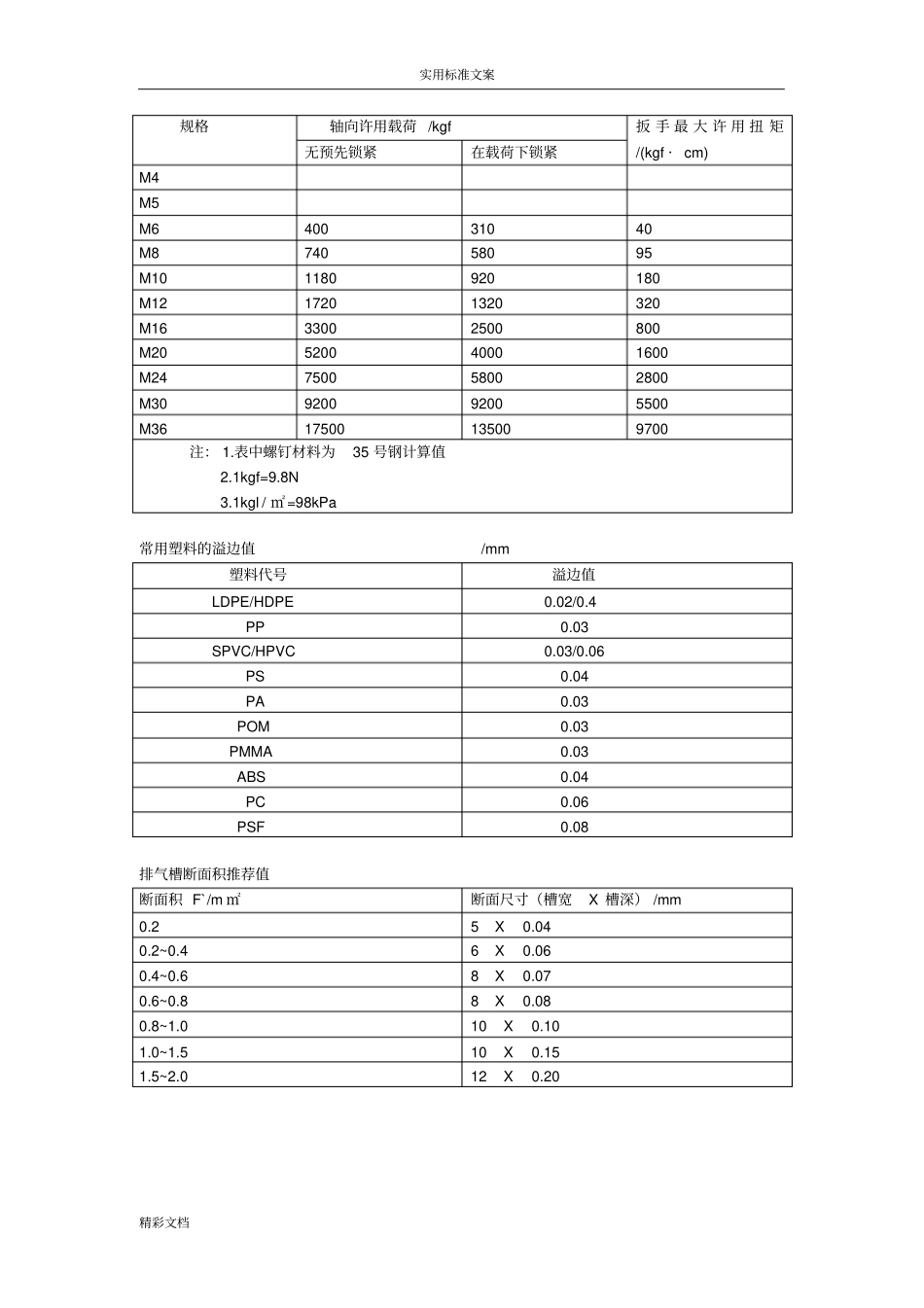

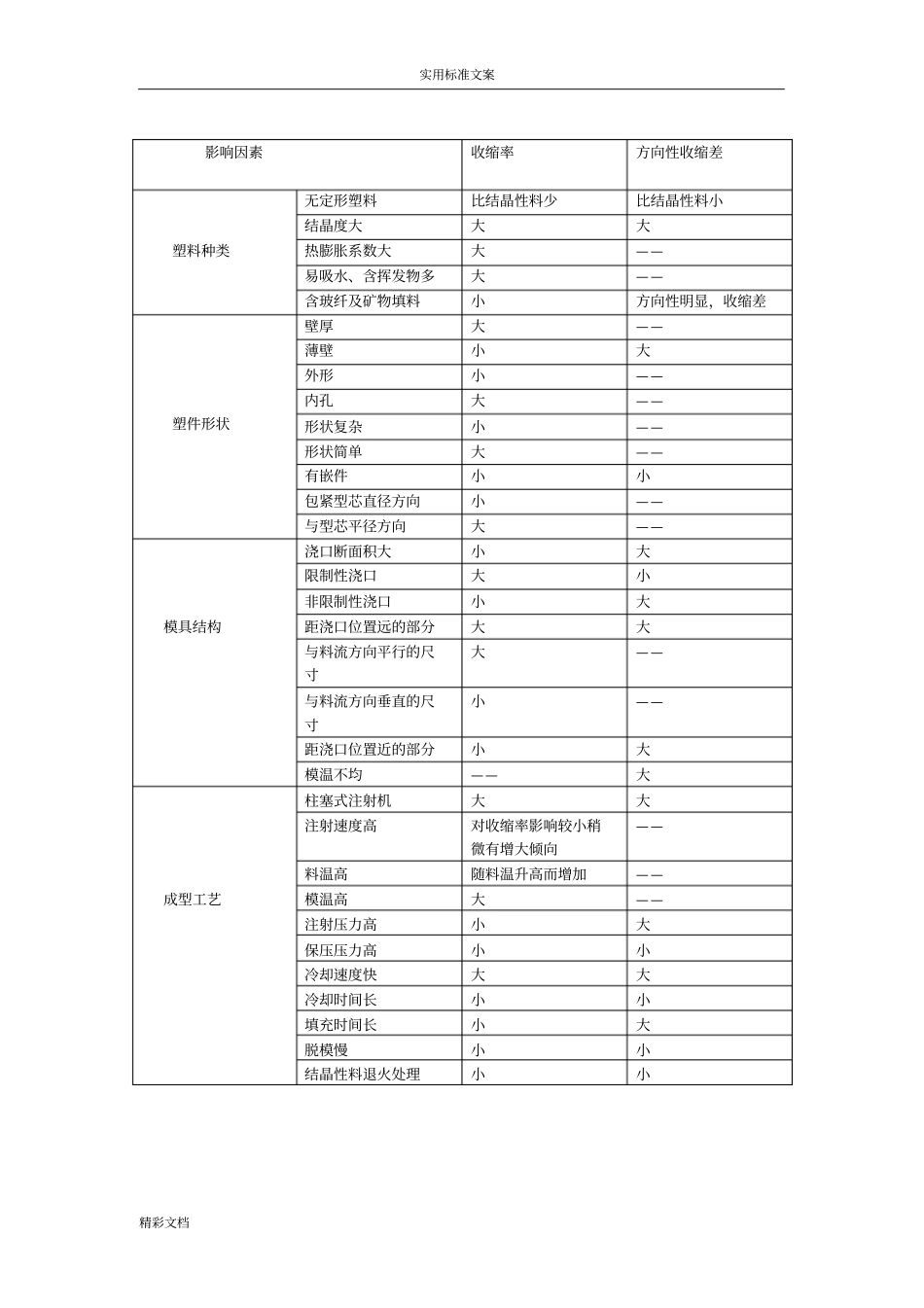

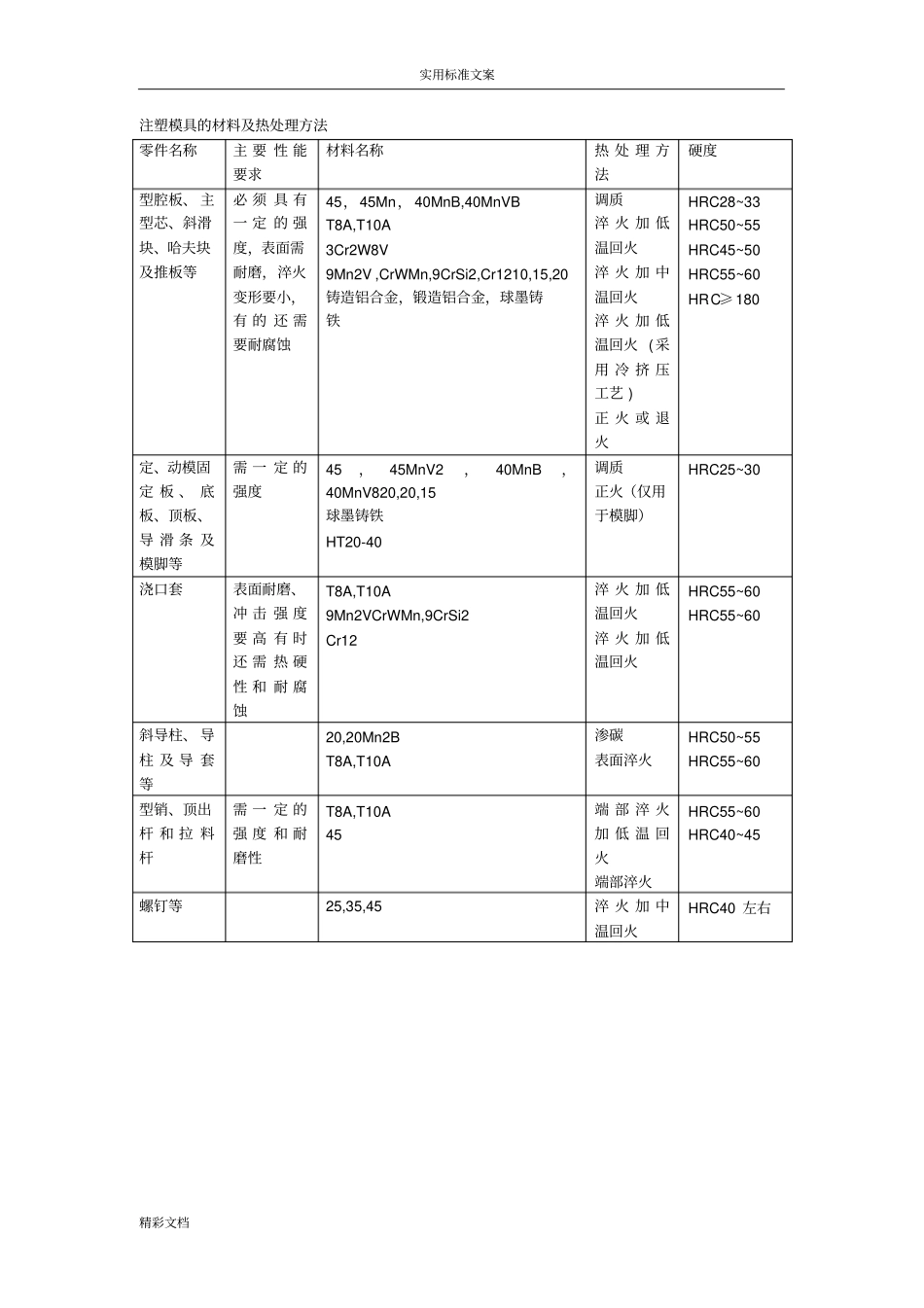

实用标准文案精彩文档注塑模具的材料及热处理方法零件名称主要性能要求材料名称热处理方法硬度型腔板、主型芯、斜滑块、哈夫块及推板等必须具有一定的强度，表面需耐磨，淬火变形要小，有的还需要耐腐蚀45，45Mn，40MnB,40MnVBT8A,T10A3Cr2W8V9Mn2V,CrWMn,9CrSi2,Cr1210,15,20铸造铝合金，锻造铝合金，球墨铸铁调质淬火加低温回火淬火加中温回火淬火加低温回火(采用冷挤压工艺)正火或退火HRC28~33HRC50~55HRC45~50HRC55~60HRC≥180定、动模固定板、底板、顶板、导滑条及模脚等需一定的强度45，45MnV2，40MnB，40MnV820,20,15球墨铸铁HT20-40调质正火（仅用于模脚）HRC25~30浇口套表面耐磨、冲击强度要高有时还需热硬性和耐腐蚀T8A,T10A9Mn2VCrWMn,9CrSi2Cr12淬火加低温回火淬火加低温回火HRC55~60HRC55~60斜导柱、导柱及导套等20,20Mn2BT8A,T10A渗碳表面淬火HRC50~55HRC55~60型销、顶出杆和拉料杆需一定的强度和耐磨性T8A,T10A45端部淬火加低温回火端部淬火HRC55~60HRC40~45螺钉等25,35,45淬火加中温回火HRC40左右实用标准文案精彩文档规格轴向许用载荷/kgf扳手最大许用扭矩/(kgf·cm)无预先锁紧在载荷下锁紧M4M5M640031040M874058095M101180920180M1217201320320M1633002500800M20520040001600M24750058002800M30920092005500M3617500135009700注：1.表中螺钉材料为35号钢计算值2.1kgf=9.8N3.1kgl/㎡=98kPa常用塑料的溢边值/mm塑料代号溢边值LDPE/HDPE0.02/0.4PP0.03SPVC/HPVC0.03/0.06PS0.04PA0.03POM0.03PMMA0.03ABS0.04PC0.06PSF0.08排气槽断面积推荐值断面积F`/m㎡断面尺寸（槽宽X槽深）/mm0.25X0.040.2~0.46X0.060.4~0.68X0.070.6~0.88X0.080.8~1.010X0.101.0~1.510X0.151.5~2.012X0.20实用标准文案精彩文档影响因素收缩率方向性收缩差塑料种类无定形塑料比结晶性料少比结晶性料小结晶度大大大热膨胀系数大大——易吸水、含挥发物多大——含玻纤及矿物填料小方向性明显，收缩差塑件形状壁厚大——薄壁小大外形小——内孔大——形状复杂小——形状简单大——有嵌件小小包紧型芯直径方向小——与型芯平径方向大——模具结构浇口断面积大小大限制性浇口大小非限制性浇口小大距浇口位置远的部分大大与料流方向平行的尺寸大——与料流方向垂直的尺寸小——距浇口位置近的部分小大模温不均——大成型工艺柱塞式注射机大大注射速度高对收缩率影响较小稍微有增大倾向——料温高随料温升高而增加——模温高大——注射压力高小大保压压力高小小冷却速度快大大冷却时间长小小填充时间长小大脱模慢小小结晶性料退火处理小小实用标准文案精彩文档收缩波动范围较大的塑料收缩率/%名称塑件壁厚/mm塑件高度方向的收缩率为水平方向收缩率的12345678＞8PA10100.5~1.01.8~2.02.5~4.0701.1~1.3_2.0~2.51.4~1.6PP1.0~2.02.0~2.52.5~3—120~140PE1.5~2.02.5~4.0110~150—2.0~2.5POM1.0~1.51.5~2.02.0~3.0105~120螺纹不计收缩率的可以配合的极限长度螺纹不计收缩的可以配合的极限长度/mm公称直径螺距中径公差收缩率/%0.20.50.81.01.21.51.82.02.5M30.50.122610.46.55.24.33.52.92.62.2M40.70.1432.5138.16.55.44.33.63.32.8M50.80.1534.513.88.66.95.84.63.83.53.0M61.00.1738159.47.56.35.04.23.83.3M81.250.1943.517.410.98.77.35.84.84.43.8M101.50.214618.411.59.27.76.15.14.84.0M121.750.224919.612.39.88.26.55.45.14.0M162.00.245220.81310.48.76.95.85.24.2M202.50.2757.52314.411.59.67.16.45.84.4M243.00.296425.415.912.710.68.57.16.44.6M303.50.3166.526.616.613.3118.97.46.74.8M364.00.35703018.514.211.49.37.77.15.2实用标准文案精彩文档常用塑料的收缩率塑料种类收缩率/%塑料种类收缩率/%聚乙烯（低密度）1.5~3.5尼龙6101.2~2.0聚乙烯（高密度）1.5~3.0尼龙610（30%玻璃纤维）0.35~0.45聚丙烯1.0~2.5尼龙10100.5~4.0聚丙烯（玻璃纤维增强）0.4~0.8醋酸纤维素1.0~1.5聚氯乙烯（硬质）0.6~1.5醋酸丁酸纤维素0.2~0.5聚氯乙烯（半硬质）0.6~2.5丙酸纤维素0.2~0.5聚氯乙烯（软质）1.5~3.0聚丙烯酸酯类塑料（通用）0.2~0.9聚苯乙烯（通用）0.6~0.8聚丙烯酸酯类塑料（改性）0.5~0.7聚苯...
