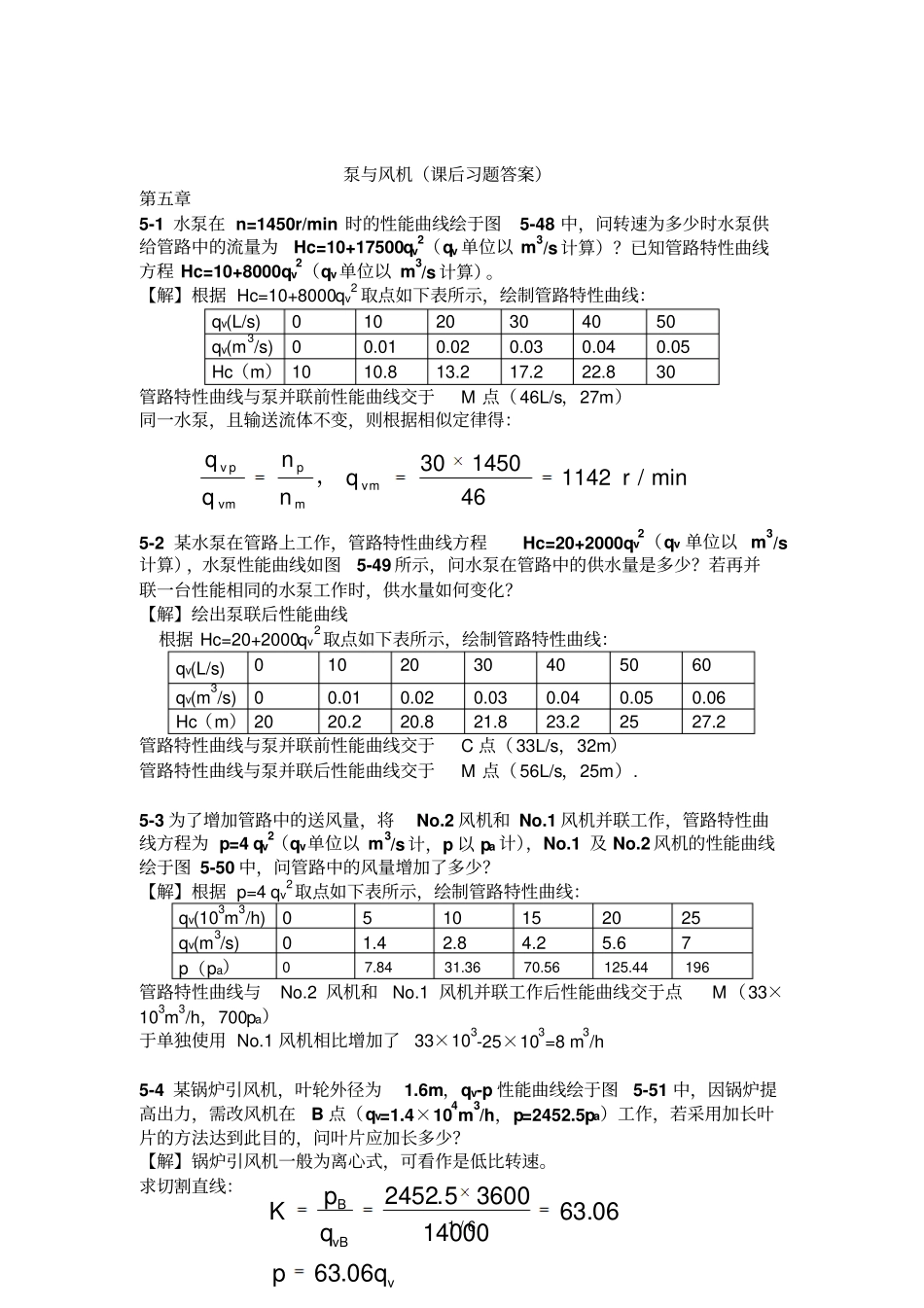

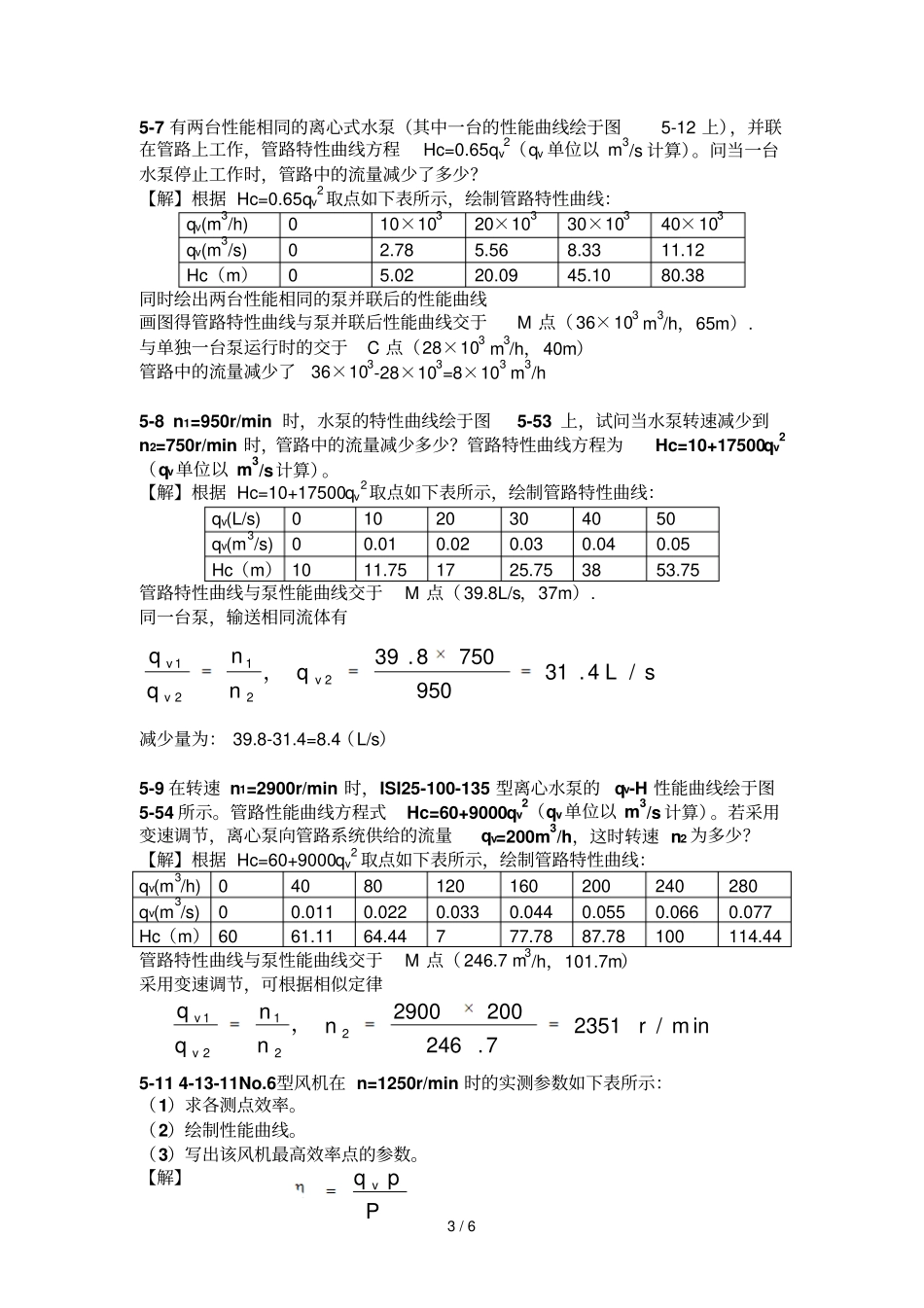

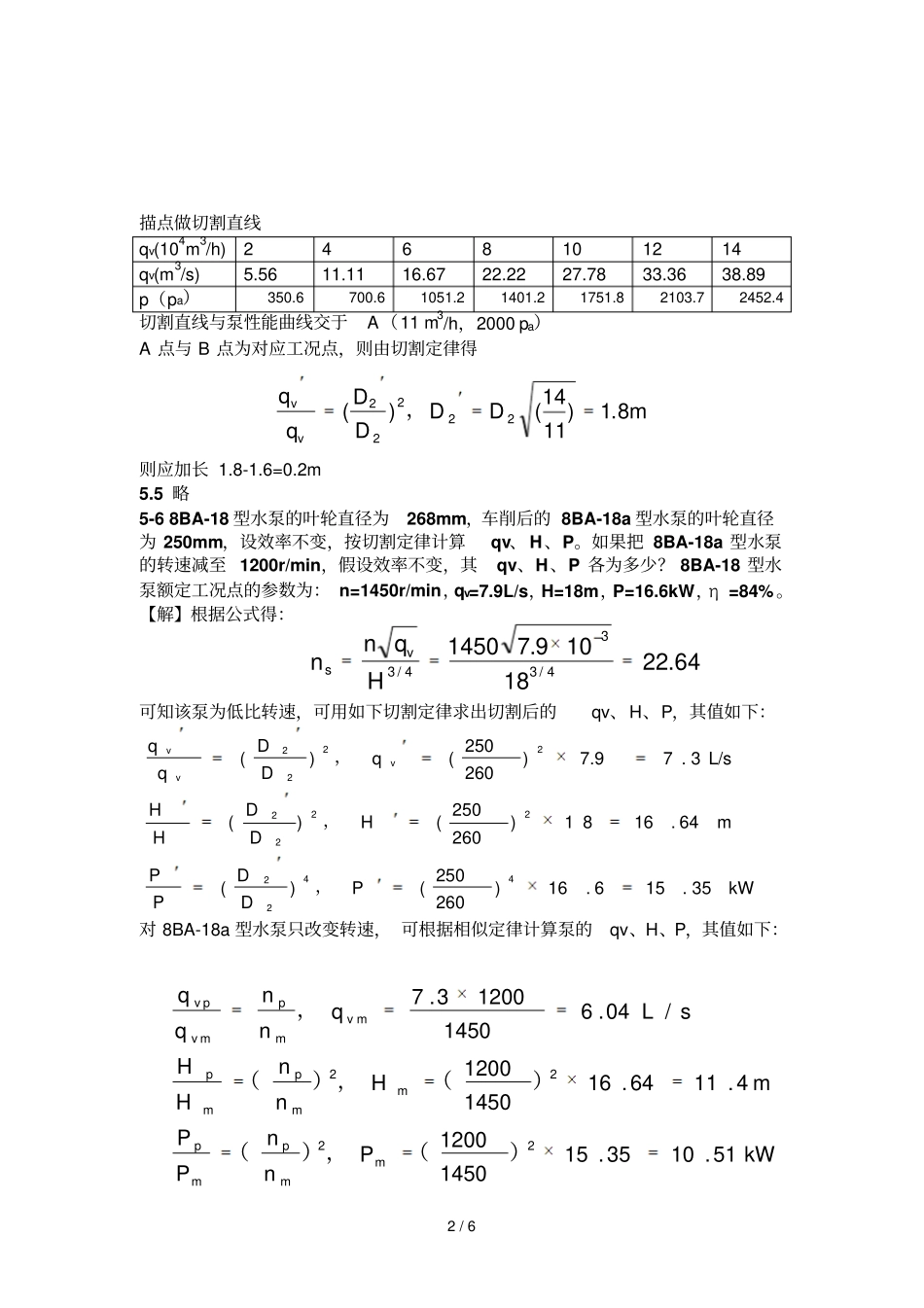

1/6泵与风机（课后习题答案）第五章5-1水泵在n=1450r/min时的性能曲线绘于图5-48中，问转速为多少时水泵供给管路中的流量为Hc=10+17500qv2（qv单位以m3/s计算）？已知管路特性曲线方程Hc=10+8000qv2（qv单位以m3/s计算）。【解】根据Hc=10+8000qv2取点如下表所示，绘制管路特性曲线：qv(L/s)01020304050qv(m3/s)00.010.020.030.040.05Hc（m）1010.813.217.222.830管路特性曲线与泵并联前性能曲线交于M点（46L/s，27m）同一水泵，且输送流体不变，则根据相似定律得：5-2某水泵在管路上工作，管路特性曲线方程Hc=20+2000qv2（qv单位以m3/s计算），水泵性能曲线如图5-49所示，问水泵在管路中的供水量是多少？若再并联一台性能相同的水泵工作时，供水量如何变化？【解】绘出泵联后性能曲线根据Hc=20+2000qv2取点如下表所示，绘制管路特性曲线：qv(L/s)0102030405060qv(m3/s)00.010.020.030.040.050.06Hc（m）2020.220.821.823.22527.2管路特性曲线与泵并联前性能曲线交于C点（33L/s，32m）管路特性曲线与泵并联后性能曲线交于M点（56L/s，25m）.5-3为了增加管路中的送风量，将No.2风机和No.1风机并联工作，管路特性曲线方程为p=4qv2（qv单位以m3/s计，p以pa计），No.1及No.2风机的性能曲线绘于图5-50中，问管路中的风量增加了多少？【解】根据p=4qv2取点如下表所示，绘制管路特性曲线：qv(103m3/h)0510152025qv(m3/s)01.42.84.25.67p（pa）07.8431.3670.56125.44196管路特性曲线与No.2风机和No.1风机并联工作后性能曲线交于点M（33×103m3/h，700pa）于单独使用No.1风机相比增加了33×103-25×103=8m3/h5-4某锅炉引风机，叶轮外径为1.6m，qv-p性能曲线绘于图5-51中，因锅炉提高出力，需改风机在B点（qv=1.4×104m3/h，p=2452.5pa）工作，若采用加长叶片的方法达到此目的，问叶片应加长多少？【解】锅炉引风机一般为离心式，可看作是低比转速。求切割直线：vvBBqpqp06.6306.631400036005.2452Kmin/r114246145030mmpmpvvvqnnqq，2/6描点做切割直线qv(104m3/h)2468101214qv(m3/s)5.5611.1116.6722.2227.7833.3638.89p（pa）350.6700.61051.21401.21751.82103.72452.4切割直线与泵性能曲线交于A（11m3/h，2000pa）A点与B点为对应工况点，则由切割定律得m8.1)1114(DD)(22222，DDqqvv则应加长1.8-1.6=0.2m5.5略5-68BA-18型水泵的叶轮直径为268mm，车削后的8BA-18a型水泵的叶轮直径为250mm，设效率不变，按切割定律计算qv、H、P。如果把8BA-18a型水泵的转速减至1200r/min，假设效率不变，其qv、H、P各为多少？8BA-18型水泵额定工况点的参数为：n=1450r/min，qv=7.9L/s，H=18m，P=16.6kW，η=84%。【解】根据公式得：可知该泵为低比转速，可用如下切割定律求出切割后的qv、H、P，其值如下：对8BA-18a型水泵只改变转速，可根据相似定律计算泵的qv、H、P，其值如下：64.2218109.71450Hn4/334/3svqnkW35.156.16)260250()(64.1681)260250()(L/s3.77.9)260250()(442222222222PDDPPmHDDHHqDDqqvvv，，，kW51.1035.1514501200m4.1164.1614501200/04.6145012003.722mp22mpmmpmp）（，）（）（，）（，mmpmmpvvvPnnPPHnnHHsLqnnqq3/65-7有两台性能相同的离心式水泵（其中一台的性能曲线绘于图5-12上），并联在管路上工作，管路特性曲线方程Hc=0.65qv2（qv单位以m3/s计算）。问当一台水泵停止工作时，管路中的流量减少了多少？【解】根据Hc=0.65qv2取点如下表所示，绘制管路特性曲线：qv(m3/h)010×10320×10330×10340×103qv(m3/s)02.785.568.3311.12Hc（m）05.0220.0945.1080.38同时绘出两台性能相同的泵并联后的性能曲线画图得管路特性曲线与泵并联后性能曲线交于M点（36×103m3/h，65m）.与单独一台泵运行时的交于C点（28×103m3/h，40m）管路中的流量减少了36×103-28×103=8×103m3/h5-8n1=950r/min时，水泵的特性曲线绘于图5-53上，试问当水泵转速减少到n2=750r/min时，管路中的流量减少多少？管路特性曲线方程为Hc=10+17500qv2（qv单位以m3/s计算）。【解】根据Hc=10+17500qv2取点如下表所示，绘制管路特性曲线：qv(L/s)01020304050qv(m3/s)00.010.020.030.040.05Hc（m）1011.751725.753853.75管...
