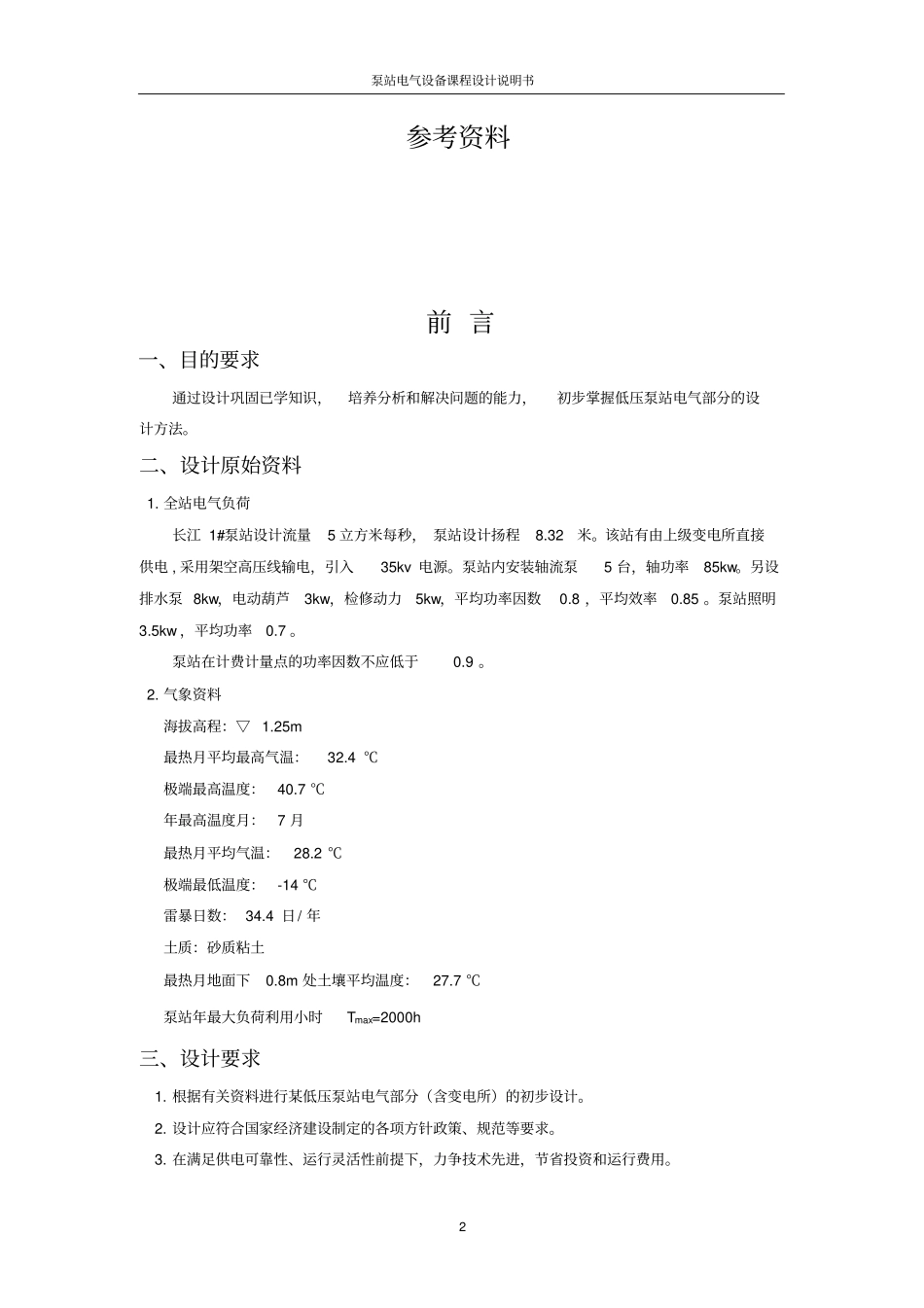

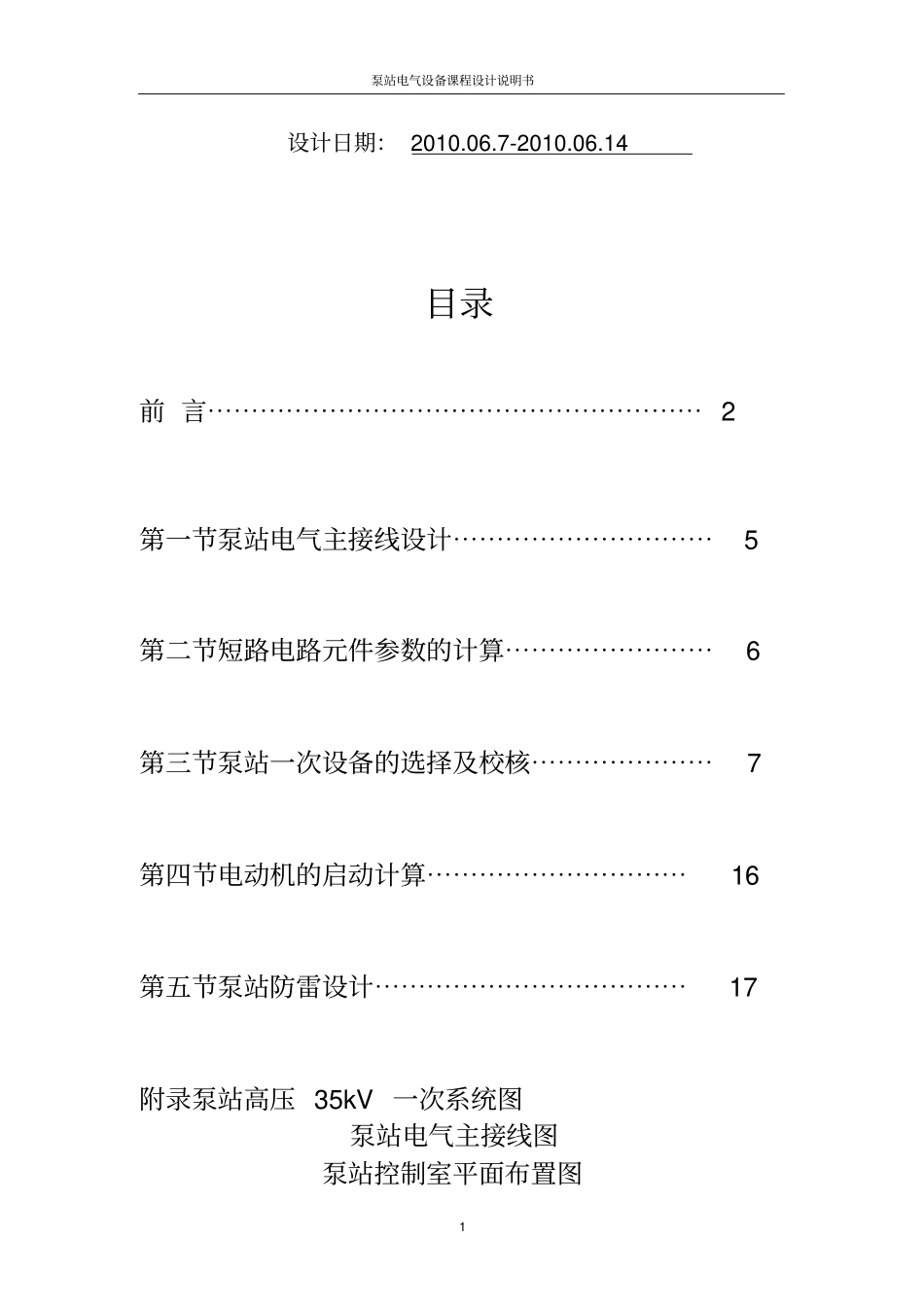

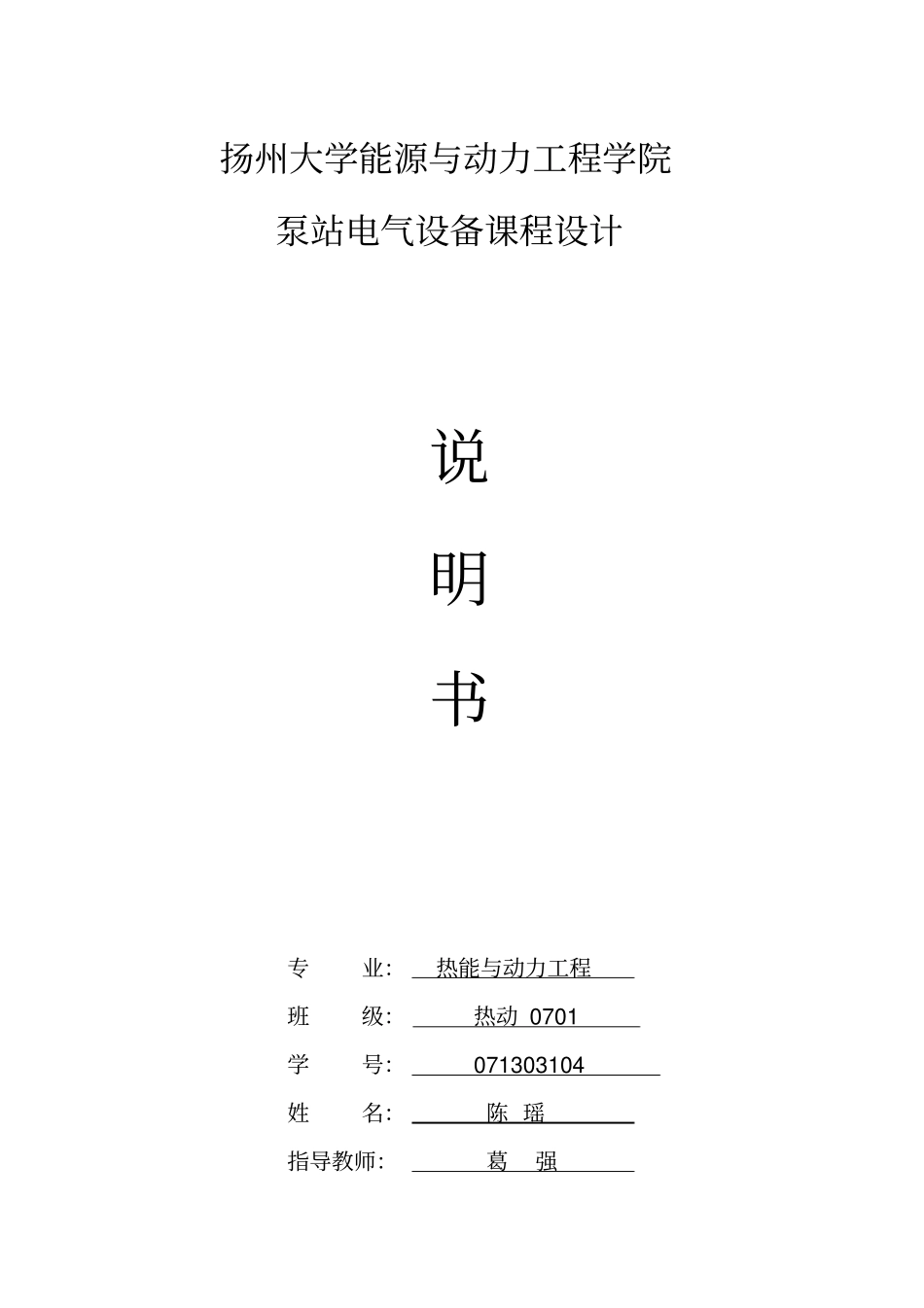

扬州大学能源与动力工程学院泵站电气设备课程设计说明书专业：热能与动力工程班级：热动0701学号：071303104姓名：陈瑶指导教师：葛强泵站电气设备课程设计说明书1设计日期：2010.06.7-2010.06.14目录前言⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2第一节泵站电气主接线设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5第二节短路电路元件参数的计算⋯⋯⋯⋯⋯⋯⋯⋯6第三节泵站一次设备的选择及校核⋯⋯⋯⋯⋯⋯⋯7第四节电动机的启动计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯16第五节泵站防雷设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯17附录泵站高压35kV一次系统图泵站电气主接线图泵站控制室平面布置图泵站电气设备课程设计说明书2参考资料前言一、目的要求通过设计巩固已学知识，培养分析和解决问题的能力，初步掌握低压泵站电气部分的设计方法。二、设计原始资料1.全站电气负荷长江1#泵站设计流量5立方米每秒，泵站设计扬程8.32米。该站有由上级变电所直接供电,采用架空高压线输电，引入35kv电源。泵站内安装轴流泵5台，轴功率85kw。另设排水泵8kw，电动葫芦3kw，检修动力5kw，平均功率因数0.8，平均效率0.85。泵站照明3.5kw，平均功率0.7。泵站在计费计量点的功率因数不应低于0.9。2.气象资料海拔高程：▽1.25m最热月平均最高气温：32.4℃极端最高温度：40.7℃年最高温度月：7月最热月平均气温：28.2℃极端最低温度：-14℃雷暴日数：34.4日/年土质：砂质粘土最热月地面下0.8m处土壤平均温度：27.7℃泵站年最大负荷利用小时Tmax=2000h三、设计要求1.根据有关资料进行某低压泵站电气部分（含变电所）的初步设计。2.设计应符合国家经济建设制定的各项方针政策、规范等要求。3.在满足供电可靠性、运行灵活性前提下，力争技术先进，节省投资和运行费用。泵站电气设备课程设计说明书34.优先采用新技术和指定先进的设备及材料。四、设计步骤（一）熟悉资料，确定设计参数1.泵站总平面图，站房的土建平面图、剖面图。2.主机组的有关技术参数。3.辅机及其它装备的名称、数量、用电安装容量和工作方式。4.供电电源的电压、供电方式（架空线还是电缆、专用线还是公用线），供电电源线路的回路、长度以及进入泵站的方向。5.电力系统的短路数据或供电电源线路首端断路器的断流容量。6.当地气象、地质资料。（二）电气主接线设计1.泵站电气负荷的统计、计算及无功功率补偿计算，泵站电气负荷包括主电动机的计算负荷和站用电的计算负荷。选用异步电动机的泵站应进行无功补偿计算。2.确定主变压器的型式、台数和容量。3.拟定主接线方案，并进行经济技术比较。4.绘出电气主接线图，图中应标出各电器元件的主要技术参数。（三）短路电流计算1.作出计算电路图和等值电路图。2.根据已给数据和已知条件计算系统的短路电流，并列出短路计算表。（四）泵站电气设备的选择及校核1.熟悉电气设备选择的一般规定。2.电器设备的选择需选择的主要电气设备包括断路器、隔离开关、高压熔断器、母线、电流互感器、电压互感器和补偿用并联电容器。选用屋内成套配电装置应同时选定开关柜的种类及方案编号。（1）型式的选择根据电气设备的用途、安装地点、使用条件等情况进行选择，选设备力求技术先进、价格合理，在同一工程应尽量减少同类设备的品种。（2）按正常工作电压、电流选择。（3）按短路条件校验校验时必须正确选择计算短路点和短路计算时间。（五）泵站电气设备的布置泵站电气设备的布置包括电气设备的总体布置、控制室布置、屋内配电装置的布置、站房内其他电气设备的布置及屋外配电装置的布置等，应与整个泵房协调考虑。1.总体布置应便于运行维护和检修，保证运行的安全，便于进出线，节约占地面积和建筑费用，泵站电气设备课程设计说明书4应考虑无功补偿电容器装设的要求，还要适当考虑发展的需要。2.屋内高压配电装置的布置在泵房平面图上确定高压成套配电装置的位置和尺寸。3.屋外配电装置的布置确定配电装置内各主要元件的相对位置和距离。（六）泵站防雷设计1.泵站配电装置的防雷措施。2.高压电动机的防雷措施3.泵房建筑物的防雷措施（防止直击雷、感应雷和雷电侵入波的防护措施）五、绘图和整理说明书泵站电气设备课程设计说明书5第一节泵站电...
