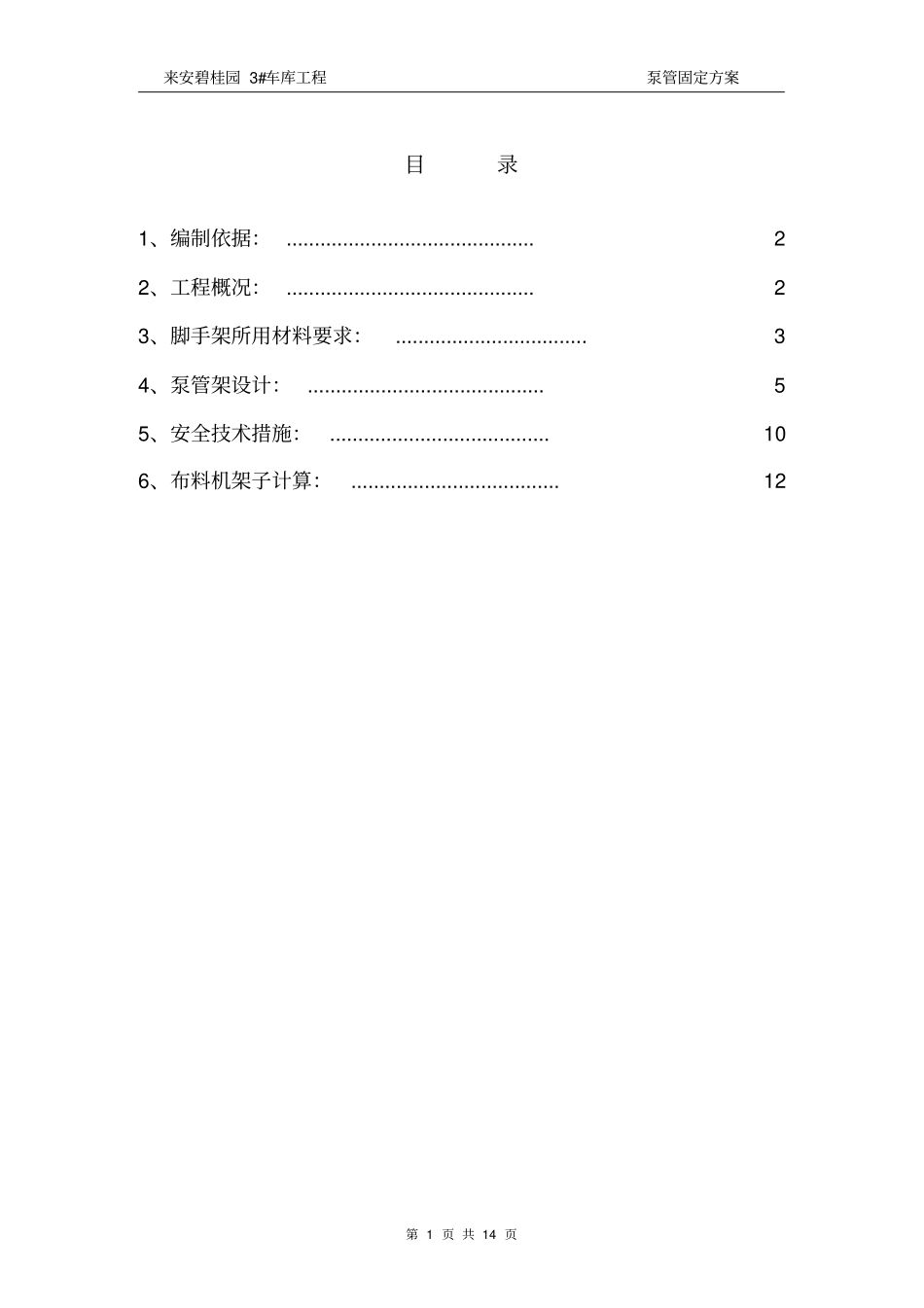

来安碧桂园3#车库工程泵管固定方案第1页共14页目录1、编制依据：............................................22、工程概况：............................................23、脚手架所用材料要求：..................................34、泵管架设计：..........................................55、安全技术措施：.......................................106、布料机架子计算：.....................................12来安碧桂园3#车库工程泵管固定方案第2页共14页1、编制依据：1.1、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130－2011）1.2、《建筑施工门式钢管脚手架安全技术规范》（JGJ128-2010）1.3、《建筑施工高处作业安全技术规范》（JGJ80-91）1.4、《建筑施工安全检查标准》（JGJ59－99）1.5、《建筑结构长城杯工程质量评审标准》（DBJ/T01-69-2003）1.6、《建筑施工手册》1.7、来安碧桂园3#车库图纸设计及公司标化要求1.8、本工程施工图纸及施工组织设计2、工程概况：工程名称来安碧桂园城市花园一期建设单位来安碧桂园房地产开发有限公司设计单位广东博意建筑设计院有限公司地质勘察单位广东建科建筑设计院监理单位广东国晟建设监理有限公司施工总承包单位广东腾越建筑工程有限公司本工程使用功能主要是高层住宅、车库等，包括52#、53#、54#、55#、56#、57#、58#、59#、60#、61#、62#、63#、64#、65#、66#楼及周边地下室，总占地面积8.81HA，总建筑面积约30.54万㎡。其中52#-66#楼设计地上30层，地下1层，建筑高度90.3m,标准层来安碧桂园3#车库工程泵管固定方案第3页共14页高3m，车库地下一层，层高3.7m。本工程各单体设计使用年限为50年，结构安全等级为二级，抗震设防烈度为6度，设计地震分组为第一组，设计基本地震加速度为0.05g，建筑抗震设防类别为为丙类。钢筋级别为HPB235级、HRB335级、HRB400级。混凝土强度等级为C25~C45。本工程全部采用商品混凝土，混凝土现场输送主要采用拖式泵配合布料机输送，泵管高度随结构施工同步升降，与顶板用架子管顶牢并加固，同时为确保混凝土输送安全及顺利进行，必须严格对混凝土输送管道进行加固。工程质量目标：达到省优，创优100选定有见证取样试验单位为：来安县工程质量检测中心±0.000相当于绝对标高10.8m，室内外高差0.3m。地下水质：对钢筋混凝土不具腐蚀性3、脚手架所用材料要求：3.1、钢管3.1.1钢管规格及材质要求钢管均采用现行国家标准《直缝电焊钢管》（GB/T13793）中规定的3号普通钢管，Φ48×3.0mm，其材质应符合现行国家标准《碳素结构钢》（GB/T-700）中Q235-A级钢的规定。无论新旧钢管都应有产品质量合格证及质量检验报告，钢管材质检验方法应符合现行国家标准《金属拉伸试验方法》（GB/T228）的有关规定。3.1.2新钢管外径及壁厚偏差均不得小于－0.5mm，钢管两端面来安碧桂园3#车库工程泵管固定方案第4页共14页切斜偏差不得大于1.7mm.3.1.3外观检查钢管外观应平直光滑，没有裂缝、折痕、结疤、分层、严重锈蚀（内、外壁）和硬弯曲等现象。钢管必须涂有防锈漆。旧钢管表面锈蚀深度应≤0.5mm，端部弯曲：L≤1.5m时应≤5mm，立杆弯曲：3m＜L≤4m时应≤12mm、4m＜L＜6.5m时应≤20mm，水平杆、斜杆弯曲：L≤6.5m时应≤30mm，旧钢管使用前应按上述要求严格检查，符合规定后才能使用3.1.4新钢管必须涂有防锈漆。3.1.5钢管上严禁打孔3.2、扣件3.2.1材质采用可锻铸铁制作的扣件，新扣件应有生产许可证、法定检测单位的测试报告和产品质量合格证。无论新旧扣件都应有检测报告，按现行国家标准《钢管脚手架扣件》（GB15831）的规定抽样检测。3.2.2脚手架采用的扣件，在螺栓拧紧力矩达65N.m时，不得发生破坏。3.2.3外观检查扣件使用前应进行质量检查，有裂纹、缺爪、螺栓断丝或滑丝的严禁使用。新、旧扣件均应进行防锈处理。3.3、脚手板均采用50mm厚、宽度不少于200mm的松木，其材质应符合现行国来安碧桂园3#车库工程泵管固定方案第5页共14页家标准《木结构设计规范》（GBJ5）中Ⅱ级材质的规定，不得使用腐朽的脚手板。3.4、人员培训人员必须经公司安全部培训、持证上岗，连接泵管及现场浇筑砼人员必须经项...
