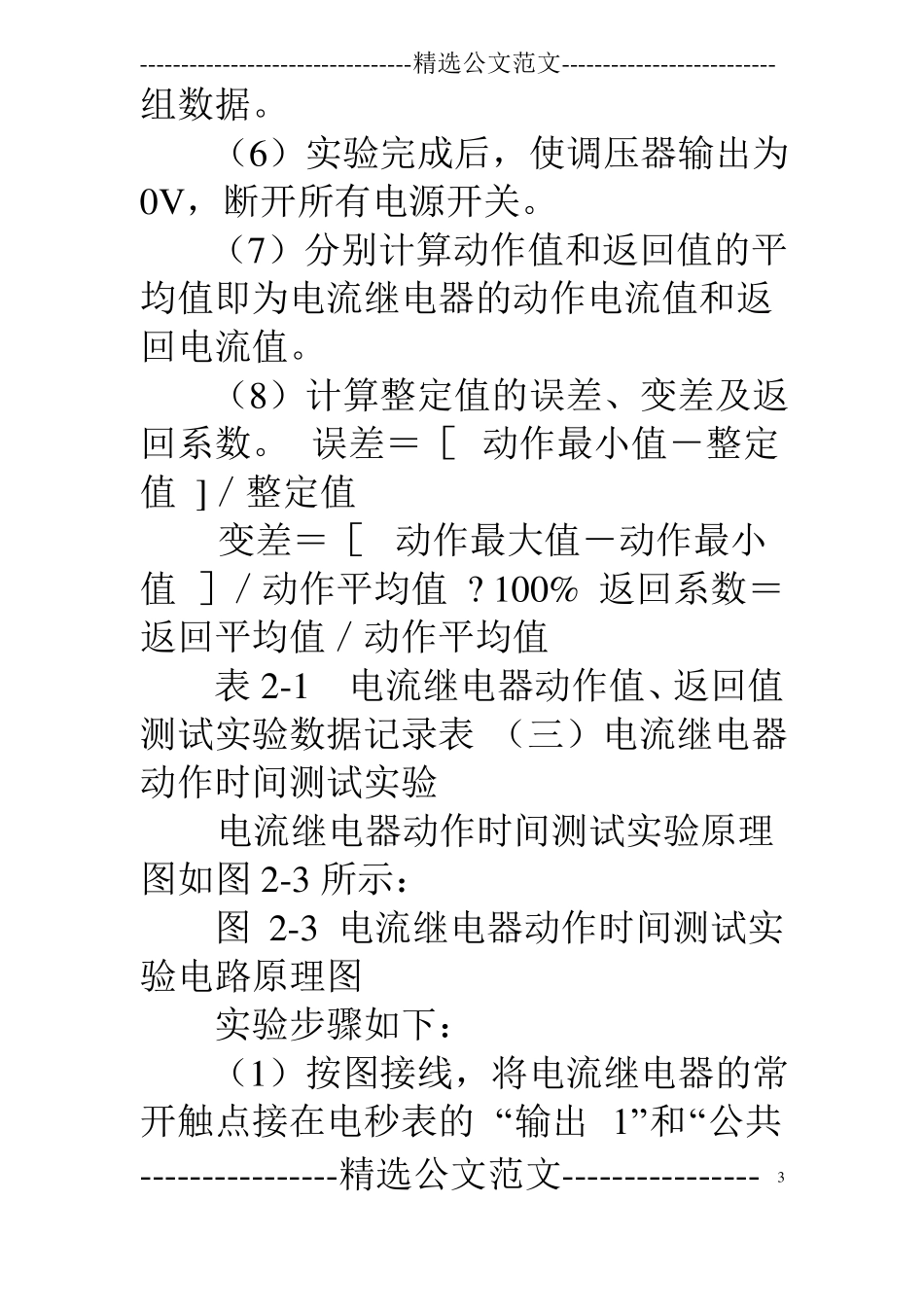

---------------------------------精选公文范文--------------------------洗衣机硬件功能测试实验报告篇一:供配电技术实验报告供配电技术实验报告姓名黄展聪学号201303080607班级电气1302提交日期电磁型电压、电流继电器特性实验(一)实验目的1.了解继电器基本分类方法及其结构;2.熟悉几种常用继电器,如电流继电器、电压继电器、时间继电器、中间继电器、信号继电器等;3.学会调整、测量电磁型继电器的动作值、返回值,并计算返回系数;4.测量电磁型继电器的时间特性;5.了解多种继电器配合实验。(二)电流继电器特性实验电流继电器动作、返回电流值测试----------------精选公文范文----------------1---------------------------------精选公文范文--------------------------实验。实验电路原理图如图2-2所示:图2-2电流继电器动作电流值测试实验原理图?实验步骤如下:(1)按图接线,将电流继电器的动作值整定为1A,使调压器输出指示为0V(严格检查!),滑线电阻的滑动触头放在中间位置。(2)检查接线无误后,先合上三相电源开关(对应指示灯亮),再合上单相电源开关和直流电源开关。(3)慢慢调节调压器使电流表读数缓慢升高,靠近整定值附近时可调变阻器直到继电器动作,记下继电器刚动作(动作信号灯XD1亮)时的最小电流值,即为动作值。(4)继电器动作后,再调节变阻器使电流值平滑下降,记下继电器返回时(指示灯XD1灭)的最大电流值,即为返回值。(5)重复步骤(3)至(4),测三----------------精选公文范文----------------2---------------------------------精选公文范文--------------------------组数据。(6)实验完成后,使调压器输出为0V,断开所有电源开关。(7)分别计算动作值和返回值的平均值即为电流继电器的动作电流值和返回电流值。(8)计算整定值的误差、变差及返回系数。误差=[动作最小值-整定值]/整定值变差=[动作最大值-动作最小值]/动作平均值?100%返回系数=返回平均值/动作平均值表2-1电流继电器动作值、返回值测试实验数据记录表(三)电流继电器动作时间测试实验电流继电器动作时间测试实验原理图如图2-3所示:图2-3电流继电器动作时间测试实验电路原理图实验步骤如下:(1)按图接线,将电流继电器的常开触点接在电秒表的“输出1”和“公共----------------精选公文范文----------------3---------------------------------精选公文范文--------------------------线”,将开关BK的一条支路接在电秒表的“输入2”和“公共线”,使调压器输出为0V,将电流继电器动作值整定为1A,滑线电阻的滑动触头置于其中间位置。(2)检查接线无误后,先合上三相电源开关,再合上单相电源开关。(3)打开电秒表电源开关,使用其时间测量功能(对应“时间”指示灯亮),工作方式选择开关置“连续”位置,按“清零”按钮使电秒表显示清零。(4)慢慢调节调压器使其输出电压匀速升高,使继电器的电流为。(5)先拉开刀闸(BK),复位电秒表,使其显示为零,然后再迅速合上BK,电秒表显示的时间即为动作时间,将时间测量值记录于表2-2中。(6)重复步骤(5)的过程,测三组数据,计算平均值,结果填入表2-2中。表2-2电流继电器动作时间测试实验数据记录表(7)先重复步骤(4),使加入继电----------------精选公文范文----------------4---------------------------------精选公文范文--------------------------器的电流分别为、、,再重复步骤(5)和(6),测量此种情况下的继电器动作时间,将实验结果记录于表2-2。(8)实验完成后,使调压器输出电压为0V,断开所有电源开关。(9)分析四种电流情况时读数是否相同,为什么?答:四种电流读数不相同,随着电流增大,电流继电器动作时间减少。(四)时间继电器特性测试实验时间继电器特性测试实验电路原理接线图如图2-5所示:图2-5时间继电器动作时间测试实验电路原理图实验步骤如下:(1)按图接好线路,将时间继电器的常开触点接在电秒表的“输入1”和“公共线”,将开关BK的一条支路接在电秒表的“输入2”和“公共线”,调整时间整定值,将静触点时间整定指针对准一刻度中心位置...
