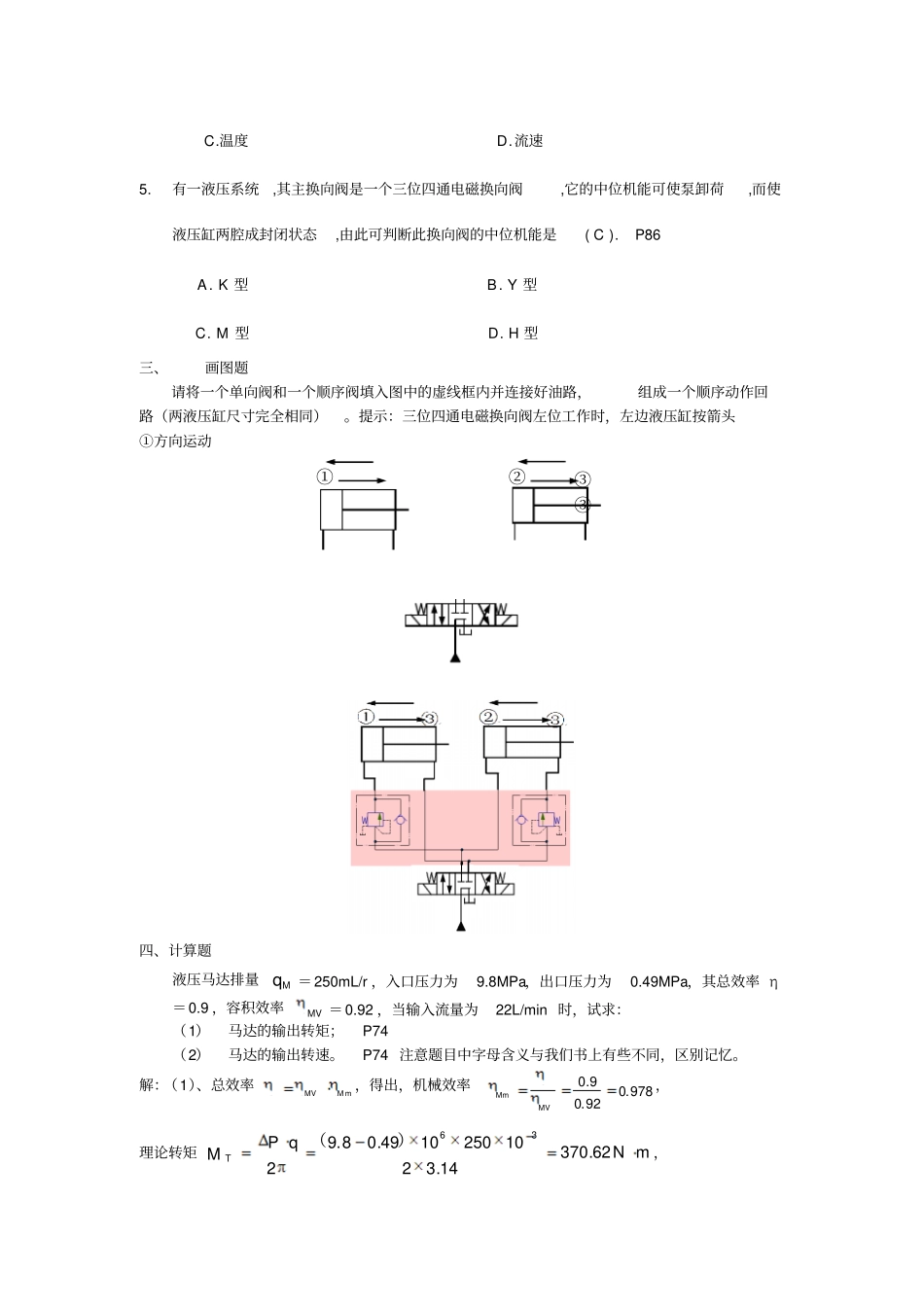

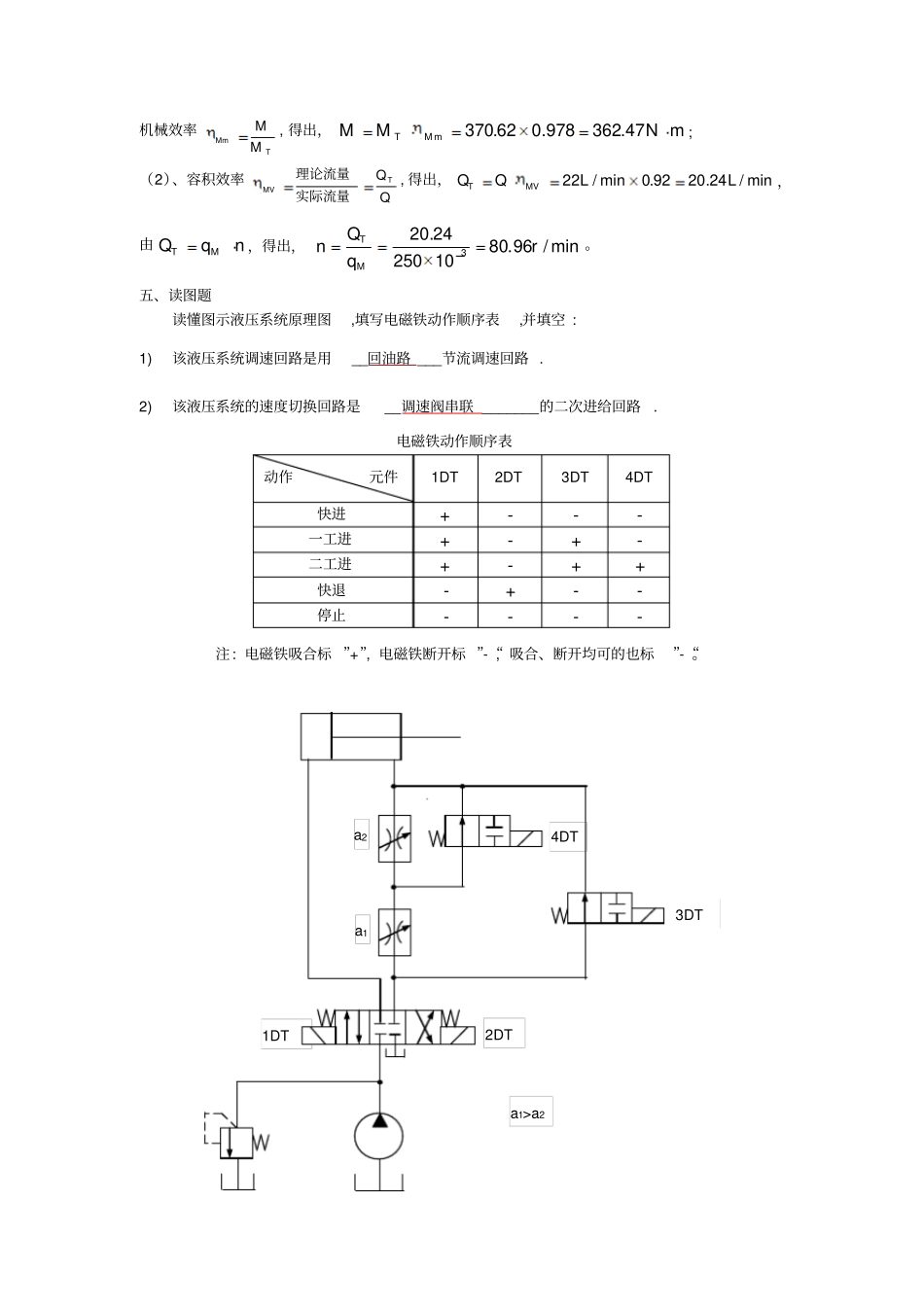

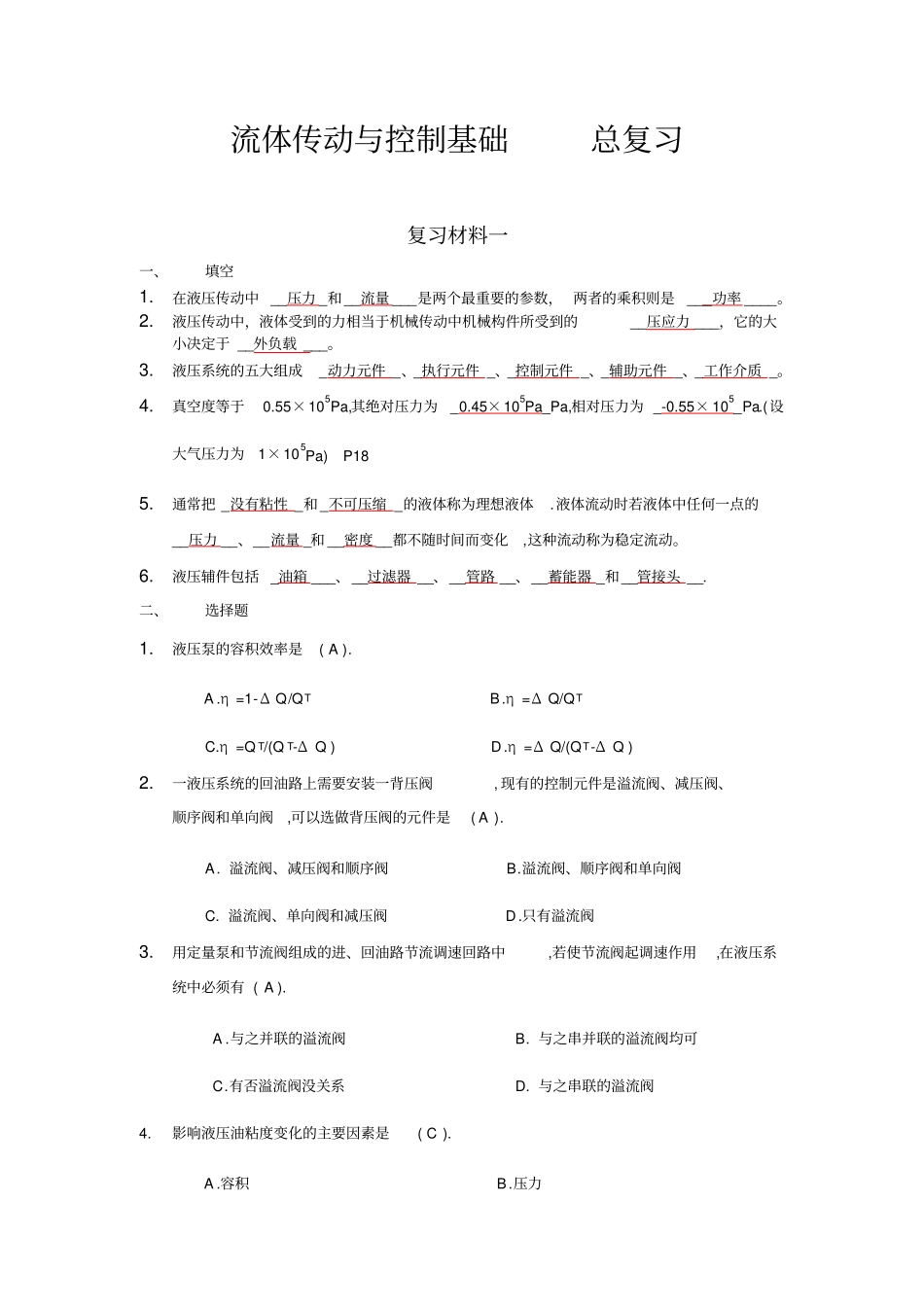

流体传动与控制基础总复习复习材料一一、填空1.在液压传动中__压力_和__流量___是两个最重要的参数，两者的乘积则是___功率____。2.液压传动中，液体受到的力相当于机械传动中机械构件所受到的__压应力___，它的大小决定于__外负载___。3.液压系统的五大组成_动力元件_、_执行元件_、_控制元件_、_辅助元件_、_工作介质_。4.真空度等于0.55×105Pa,其绝对压力为_0.45×105Pa_Pa,相对压力为_-0.55×105_Pa.(设大气压力为1×105Pa)P185.通常把_没有粘性_和_不可压缩_的液体称为理想液体.液体流动时若液体中任何一点的__压力__、__流量_和__密度__都不随时间而变化,这种流动称为稳定流动。6.液压辅件包括_油箱___、__过滤器__、__管路__、__蓄能器_和__管接头__.二、选择题1.液压泵的容积效率是(A).A.η=1-ΔQ/QTB.η=ΔQ/QTC.η=QT/(QT-ΔQ)D.η=ΔQ/(QT-ΔQ)2.一液压系统的回油路上需要安装一背压阀,现有的控制元件是溢流阀、减压阀、顺序阀和单向阀,可以选做背压阀的元件是(A).A.溢流阀、减压阀和顺序阀B.溢流阀、顺序阀和单向阀C.溢流阀、单向阀和减压阀D.只有溢流阀3.用定量泵和节流阀组成的进、回油路节流调速回路中,若使节流阀起调速作用,在液压系统中必须有(A).A.与之并联的溢流阀B.与之串并联的溢流阀均可C.有否溢流阀没关系D.与之串联的溢流阀4.影响液压油粘度变化的主要因素是(C).A.容积B.压力C.温度D.流速5.有一液压系统,其主换向阀是一个三位四通电磁换向阀,它的中位机能可使泵卸荷,而使液压缸两腔成封闭状态,由此可判断此换向阀的中位机能是(C).P86A.K型B.Y型C.M型D.H型三、画图题请将一个单向阀和一个顺序阀填入图中的虚线框内并连接好油路，组成一个顺序动作回路（两液压缸尺寸完全相同）。提示：三位四通电磁换向阀左位工作时，左边液压缸按箭头①方向运动四、计算题液压马达排量Mq＝250mL/r，入口压力为9.8MPa，出口压力为0.49MPa，其总效率η＝0.9，容积效率MV＝0.92，当输入流量为22L/min时，试求：（1）马达的输出转矩；P74（2）马达的输出转速。P74注意题目中字母含义与我们书上有些不同，区别记忆。解：（1）、总效率mMMV，得出，机械效率978.092.09.0MmMV，理论转矩mN62.37014.32102501049.08.92qPM36T）（，①②③③机械效率TMmMM,得出，mN47.362978.062.370MMMmT;（2）、容积效率QQTMV实际流量理论流量,得出，min/24.2092.0min/22LLQQMVT，由nqQMT，得出，min/96.801025024.203rqQnMT。五、读图题读懂图示液压系统原理图,填写电磁铁动作顺序表,并填空:1)该液压系统调速回路是用__回油路___节流调速回路.2)该液压系统的速度切换回路是__调速阀串联_______的二次进给回路.电磁铁动作顺序表动作元件1DT2DT3DT4DT快进+---一工进+-+-二工进+-++快退-+--停止----注:电磁铁吸合标”+”,电磁铁断开标”-“,吸合、断开均可的也标”-“。4DT1DT2DT3DTa1>a2a1a2注:图中a1和a2分别为两调速阀节流口的通流面积.复习材料二一、填空1.液压系统中的压力损失分为___沿程压力损失__和__局部压力损失__两类.2.泵吸油口处的真空度由三部分组成:把油液提升到_一定高度h__所需要的压力;产生一定的_流速_所需要的压力;吸油管内_压力损失_.3.在旁油路节流调速回路中,溢流阀作_安全阀_阀用,其调定压力应_大_于克服最大负载所需要的压力,正常工作时,溢流阀口处于_关闭_状态.4.压力有两种表示方法:一种是以_绝对真空__为基准表示的压力、称为__绝对压力__;一种是以_大气压_为基准表示的压力,称为_相对压力_或__表压力__.5.液体的流动状态可分为__层流_和__湍流_两种,用一个无量纲数_雷诺数__来判别.6.节流阀通常采用_薄壁_小孔,其原因是通过它的流量与_粘度_无关,使流量受油温的变化较小.二、选择题1.液压马达的容积效率是(D).P74A.η=1-ΔQ/QTB.η=ΔQ/QTC.η=(QT-ΔQ)/QTD.η=QT/(QT+ΔQ)2.溢流阀和减压阀常态下阀口分别是(B).A.全部关闭B.全部打开C.打开,关闭D.关闭,打开3.液体粘度指数(VI)高表示这种液体(B).(VI高粘温特性好)P16A.粘度因压力变化而改变较大B.粘度因温度变化而改变较小C.粘度因温度变化而改变较大D.粘度因压力变化而改变较小4.有一液压系统,其主换向阀是一个三位四...
