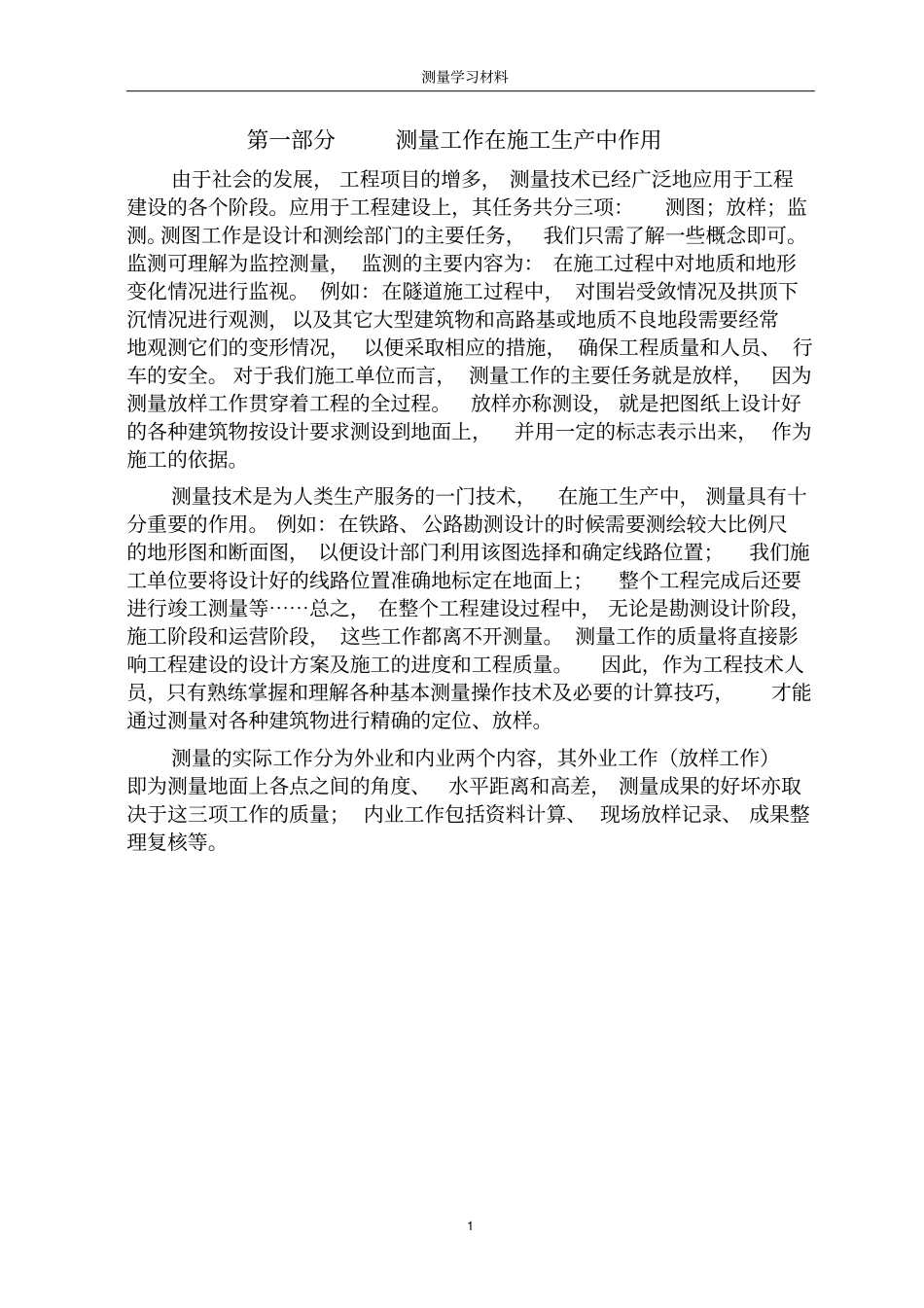

测量学习材料1第一部分测量工作在施工生产中作用由于社会的发展，工程项目的增多，测量技术已经广泛地应用于工程建设的各个阶段。应用于工程建设上，其任务共分三项：测图；放样；监测。测图工作是设计和测绘部门的主要任务，我们只需了解一些概念即可。监测可理解为监控测量，监测的主要内容为：在施工过程中对地质和地形变化情况进行监视。例如：在隧道施工过程中，对围岩受敛情况及拱顶下沉情况进行观测，以及其它大型建筑物和高路基或地质不良地段需要经常地观测它们的变形情况，以便采取相应的措施，确保工程质量和人员、行车的安全。对于我们施工单位而言，测量工作的主要任务就是放样，因为测量放样工作贯穿着工程的全过程。放样亦称测设，就是把图纸上设计好的各种建筑物按设计要求测设到地面上，并用一定的标志表示出来，作为施工的依据。测量技术是为人类生产服务的一门技术，在施工生产中，测量具有十分重要的作用。例如：在铁路、公路勘测设计的时候需要测绘较大比例尺的地形图和断面图，以便设计部门利用该图选择和确定线路位置；我们施工单位要将设计好的线路位置准确地标定在地面上；整个工程完成后还要进行竣工测量等⋯⋯总之，在整个工程建设过程中，无论是勘测设计阶段，施工阶段和运营阶段，这些工作都离不开测量。测量工作的质量将直接影响工程建设的设计方案及施工的进度和工程质量。因此，作为工程技术人员，只有熟练掌握和理解各种基本测量操作技术及必要的计算技巧，才能通过测量对各种建筑物进行精确的定位、放样。测量的实际工作分为外业和内业两个内容，其外业工作（放样工作）即为测量地面上各点之间的角度、水平距离和高差，测量成果的好坏亦取决于这三项工作的质量；内业工作包括资料计算、现场放样记录、成果整理复核等。测量学习材料2第二部分水准测量一水准测量的原理水准测量亦称高程测量，确定地面上某一点的高程所进行的测量称为高程测量。确定一点的高程通常可采用水准测量方法和三角高程测量方法，而水准测量方法是最准确的也是最普通的使用方法（三角高程测量方法将在全站仪使用部分做介绍）。水准测量又称为几何水准测量（我们施工单位也称为抄平），是利用水准仪配合水准尺测定地面点高程的常用方法。要确定一个点的高低位置（也就是要知道这个点的高程），首先要确定一个起算面（水准面）。目前我国采用“1985年国家高程基准”，它是国家测绘机构在青岛验潮站附近设立固定标石，用精密水准测量方法成年累月长期观测记录而求得的，这个固定标石点称为青岛水准原点，高程为72.260m，是国家一等水准网和全国高程测量的起点。其他等级的国家水准点高程均以此推算。青岛水准原点的高程即黄海平均海水面至该点的高差，我国都把青岛水准原点附近的黄海平均海水面作为大地水准面，也就是我国计算高程的起算面。地面上某一点沿铅垂线方向至大地水准面的距离称为绝对高程或海拔（简称为高程或标高），用“H”表示。大地水准面的绝对高程为零。有时在局部地区，求某一点的高程有困难时，也可以假定一个水准面作为高程的起算面。地面上一点A至大地水准面的铅垂距离用HA表示；至假定水准面的铅垂距离用H′A表示，如图2-1。地面上任意两点的高程之差称为高差，利用水准仪进行高程测量的基本原理如下：HAH′A大海的平均海水面大地水准面假设水准面H′BHBhABBA图2-1地球上各点至大地水准面的铅垂线不平行的而汇交于地心的。但在小范围内我们可以把大地水准面当作水平面，所以HA、HB以及hAB可见图2-1所示。A点对B点的高差为：hAB=HA－HB=HA′－HB′在施工测量时，测定两点的高差是利用水准仪进行的，如图2-2所示：设已知A点的高程为HA，现需要测定B点的高程，在A、B两点之间安测量学习材料3置水准仪，在A、B两点之间竖立水准尺，利用水准仪提供的水平视线，从仪器中分别读取A、B两点上水准尺的读数为a和b，由图中几何关系可得出B点对A点的高差：hAB=a－b则B点的高程为：HB=（HA+a）－b=HA+（a－b）这里我们把已知点A点称为后视点，A点上水准尺的读数称为后视读数；B点称为前视点，B点上水准尺的读数称为前视读数。计算高差时总是用后视读数减去前视读数。...
