济南某机械加工厂暖通空调设计VIP免费

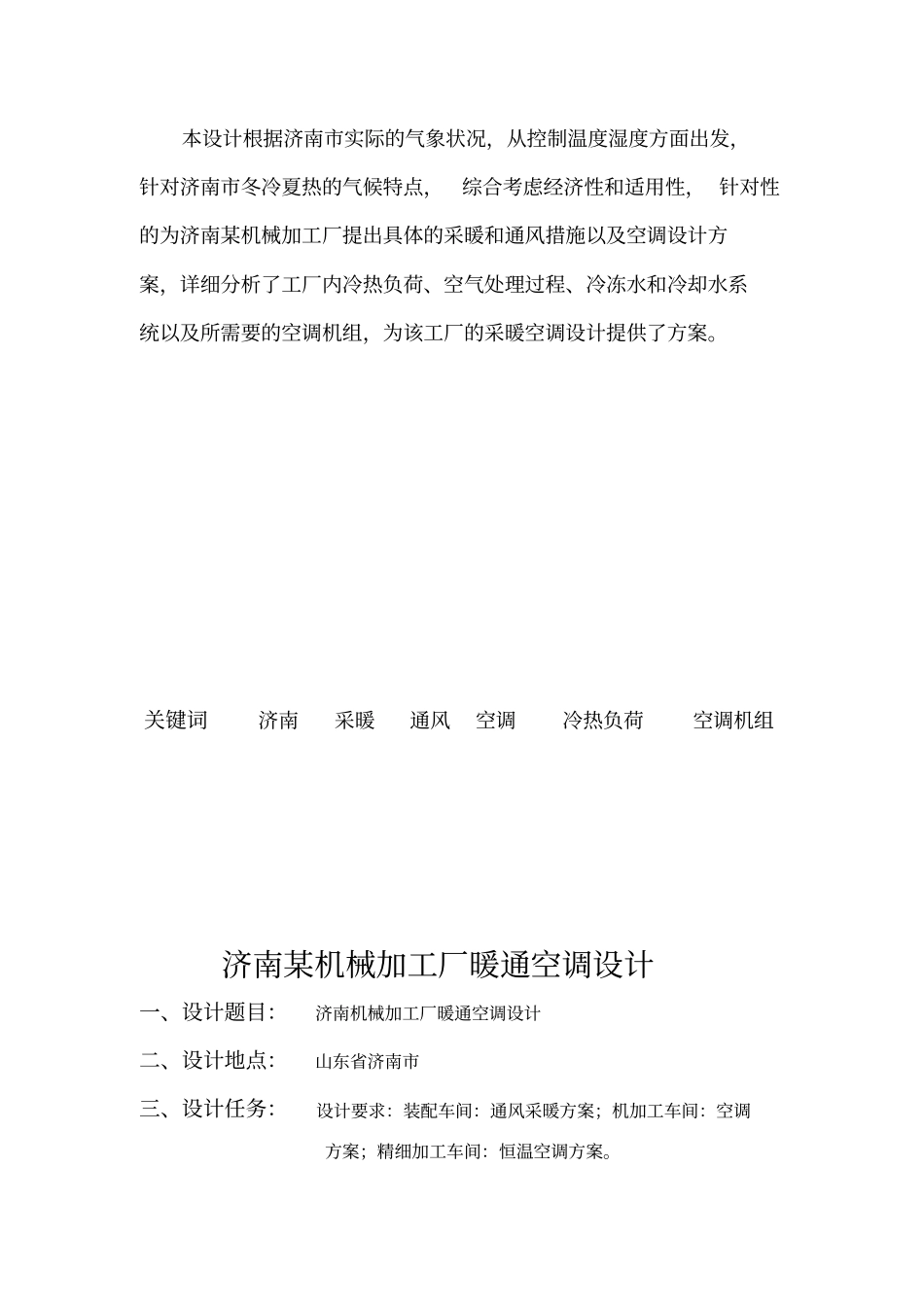

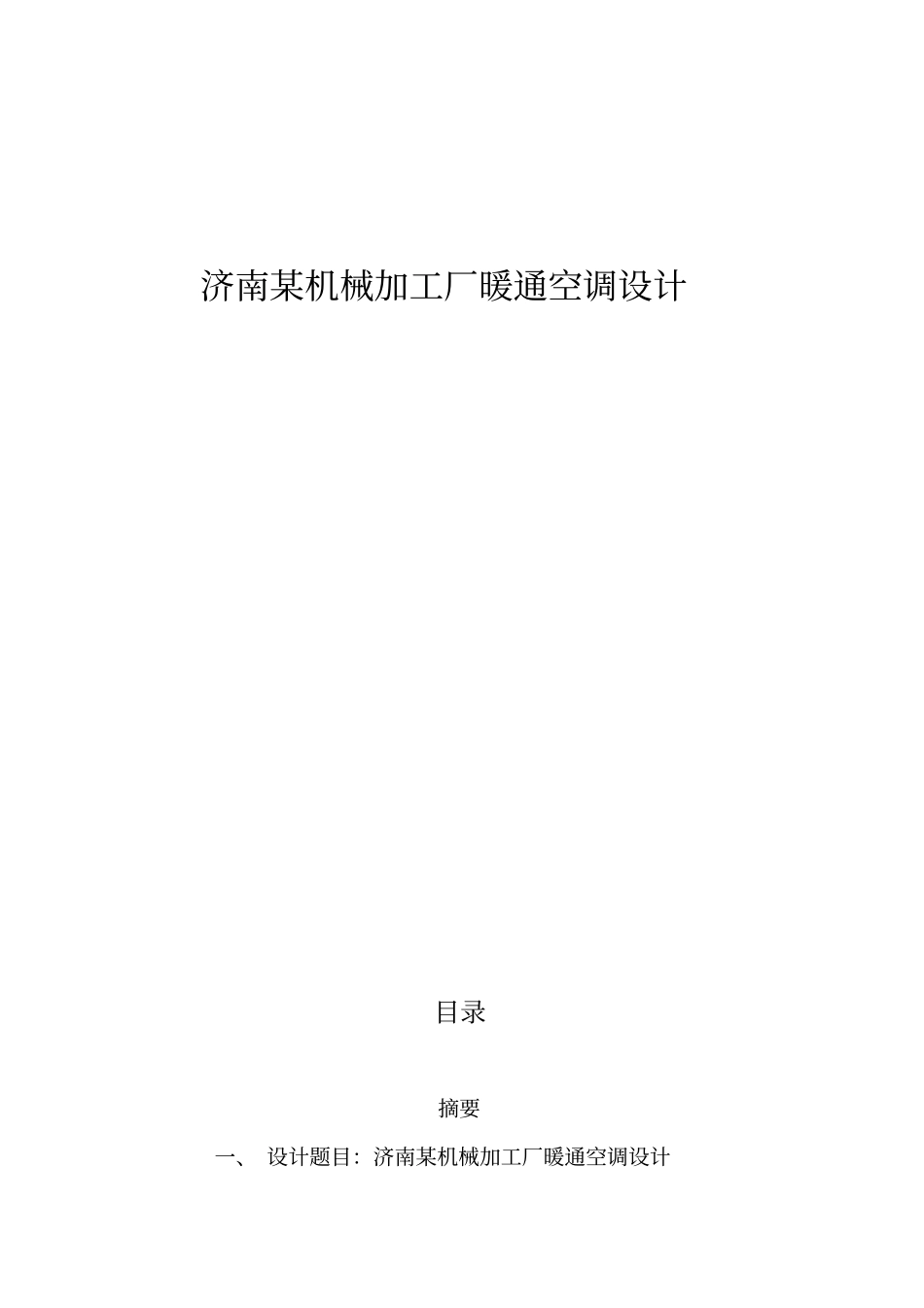

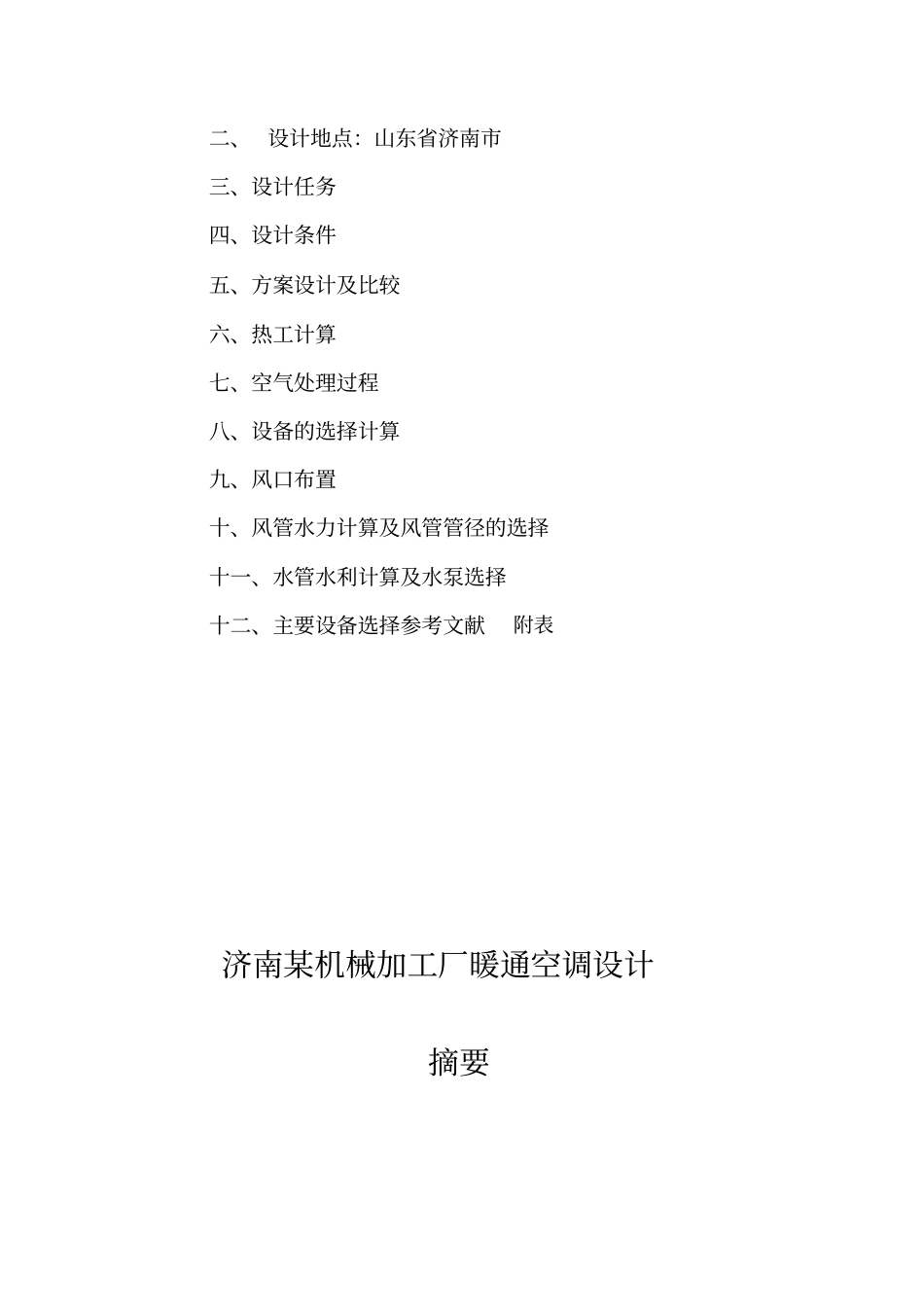

济南某机械加工厂暖通空调设计目录摘要一、设计题目：济南某机械加工厂暖通空调设计二、设计地点：山东省济南市三、设计任务四、设计条件五、方案设计及比较六、热工计算七、空气处理过程八、设备的选择计算九、风口布置十、风管水力计算及风管管径的选择十一、水管水利计算及水泵选择十二、主要设备选择参考文献附表济南某机械加工厂暖通空调设计摘要本设计根据济南市实际的气象状况，从控制温度湿度方面出发，针对济南市冬冷夏热的气候特点，综合考虑经济性和适用性，针对性的为济南某机械加工厂提出具体的采暖和通风措施以及空调设计方案，详细分析了工厂内冷热负荷、空气处理过程、冷冻水和冷却水系统以及所需要的空调机组，为该工厂的采暖空调设计提供了方案。关键词济南采暖通风空调冷热负荷空调机组济南某机械加工厂暖通空调设计一、设计题目：济南机械加工厂暖通空调设计二、设计地点：山东省济南市三、设计任务：设计要求：装配车间：通风采暖方案；机加工车间：空调方案；精细加工车间：恒温空调方案。四、设计条件：1.室外气象参数日平均温度小于5℃的天数为0-90d，日平均温度大于25的天数为40-110d，年平均降水量671.1mm，年日照时数2616.8小时。最冷月为1月，月平均气温为-0.4℃，最热月为7月，月平均气温为27.5℃。热工分区夏热冬冷地区年平均温度（℃）14.2最热月平均温度（℃）27.4最冷月平均温度（℃）-0.4最低日平均温度（℃）-13.7冬季主要风向及其频率（%）C16ENE15夏季主要风向及其频率（%）C16SSW14全年主要风向及其频率（%）SSW16冬季风速（m/s）3.2夏季风速（m/s）2.8冬季最多风向平均(m/s)4.3冬季日照率61%夏季空气调节室外计算湿球温度（℃）26.7夏季大气压力99.85kpa冬季大气压力102.02kpa夏季室外计算（干球）温度（℃）通风31空气调节34.8冬季室外计算（干球）温度（℃）通风-2空气调节-10采暖-7室外计算相对湿度（%）最冷月月平均54最热月月平均73最热月14时平均54设计计算用采暖期天数及其平均温度日平均温度≤+5℃的天数106日平均温度≤+8℃的天数124日平均温度≤+5℃期间内的平均温度0.9日平均温度≤+8℃期间内的平均温度1.82.建筑概况该工厂有装配车间，普通机加工和精密加工车间，共三个车间构成，为两层建筑，两层建筑面积相等，共为23962m。一层建筑层高为5m，二层建筑层高为8m。三个车间的具体情况如下：楼层面积/2m人数设备/kw一层普通机加工车间（20-2.3）*26.3=465.5160电动设备容量240精密加工车间（20-2.3）*26.3-68+36.5=434.0130电动设备容量100制冷机机房10*6.8=68——————二层(装配车间)20*52.6=1052150总散热量1103.设计工况根据《采暖通风与空气调节设计规范》（GBJ19-87）的规定确定装配车间、普通机加工车间、精密加工车间的室内空气计算参数：室内设计温度室内设计湿度装配车间夏季33℃冬季18℃夏季不高于40%~60%冬季不低于25%~35%普通机加工车间夏季26℃冬季20℃夏季不高于40%~60%冬季不低于25%~35%精密加工车间夏季22℃冬季22℃夏季不高于40%~60%冬季不低于25%~35%4.厂房热工及建筑参数根据当地建筑节能规范的相关要求，对该工厂各车间的相关热工及建筑参数选择如下：要求墙体窗屋顶门窗墙比装配车间夏季通风，冬季采暖370mm页岩多孔砖+30mm聚笨粒保温抹面，高8米，厚度400mmK=0.8W/m2·℃单框双玻木窗（玻璃厚4mm，空气间层厚12mm）K=2.90现浇钢筋混凝土板厚70mm+沥青膨胀珍珠岩保温层厚100mm，厚度170mmK=0.55单层实体木门（厚38mm）K=3.0W/m2·℃2个3.22m0.3普通机加工车间冬季采暖，夏季供冷370mm页岩多孔砖+30mm聚笨粒保温抹面，高5米，厚度400mmK=0.8W/m2·℃单框双玻木窗（玻璃厚4mm，空气间层厚12mm）K=2.90现浇钢筋混凝土板厚70mm+沥青膨胀珍珠岩保温层厚100mm，厚度170mmK=0.55单层实体木门（厚38mm）K=3.0W/m2·℃1个3.22m0.2精密加工车间恒温恒湿冬季采暖，370mm页岩多孔砖+30mm聚笨粒保温抹单框双玻木窗（玻璃厚4mm，空气间层现浇钢筋混凝土板厚70mm,沥青膨胀珍珠单层实体木门（厚38mm）0.1夏季供冷面，高5米，厚度400mmK=0.8W/m2·℃厚12mm）K=2.90岩保温层厚100mm，厚度170mmK=0.55K=3.0W/m2·℃1个3.22...
