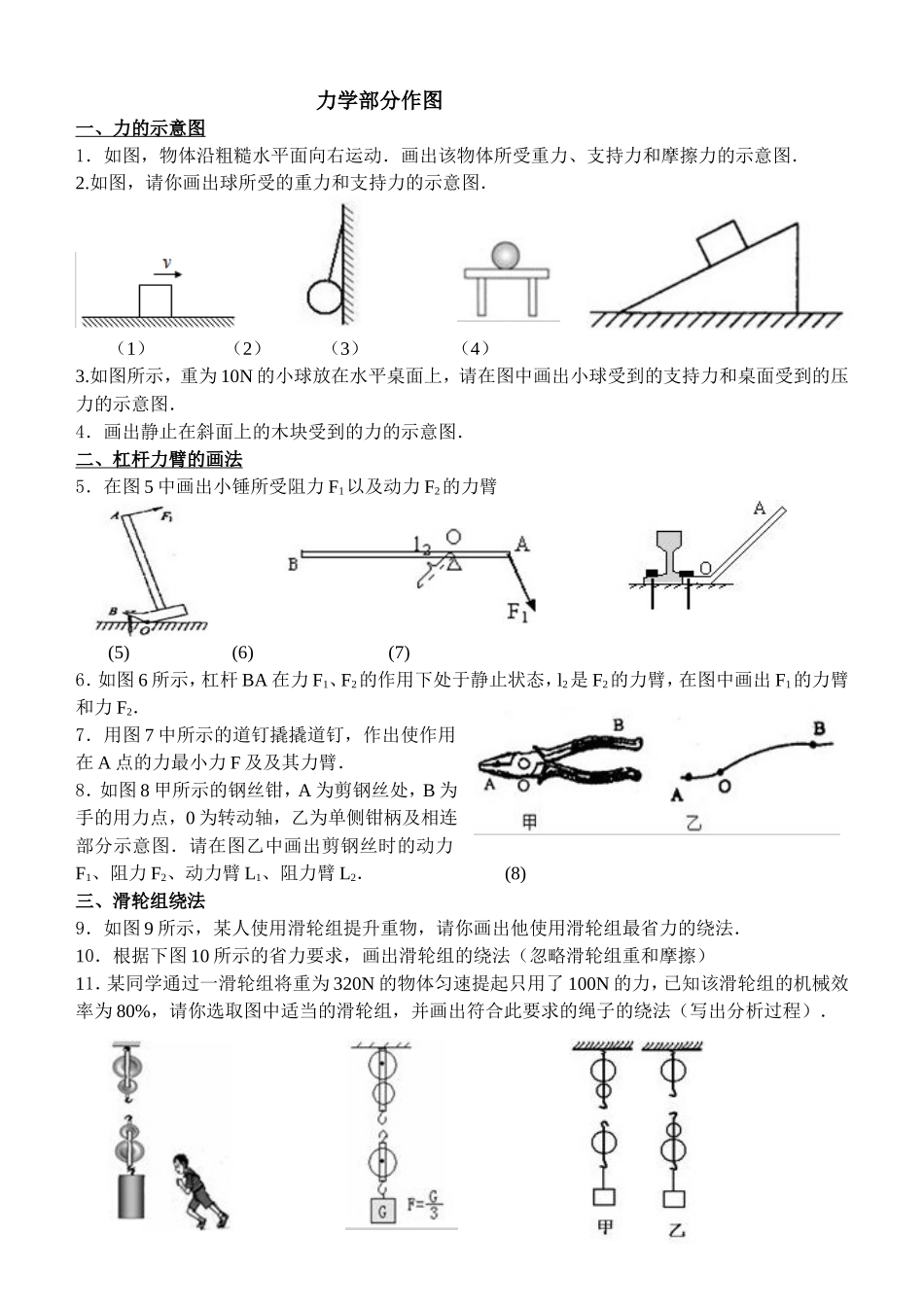

力学部分作图一、力的示意图1．如图，物体沿粗糙水平面向右运动．画出该物体所受重力、支持力和摩擦力的示意图．2.如图，请你画出球所受的重力和支持力的示意图．（1）（2）（3）（4）3.如图所示，重为10N的小球放在水平桌面上，请在图中画出小球受到的支持力和桌面受到的压力的示意图．4．画出静止在斜面上的木块受到的力的示意图．二、杠杆力臂的画法5．在图5中画出小锤所受阻力F1以及动力F2的力臂(5)(6)(7)6．如图6所示，杠杆BA在力F1、F2的作用下处于静止状态，l2是F2的力臂，在图中画出F1的力臂和力F2．7．用图7中所示的道钉撬撬道钉，作出使作用在A点的力最小力F及及其力臂．8．如图8甲所示的钢丝钳，A为剪钢丝处，B为手的用力点，0为转动轴，乙为单侧钳柄及相连部分示意图．请在图乙中画出剪钢丝时的动力F1、阻力F2、动力臂L1、阻力臂L2．(8)三、滑轮组绕法9．如图9所示，某人使用滑轮组提升重物，请你画出他使用滑轮组最省力的绕法．10．根据下图10所示的省力要求，画出滑轮组的绕法（忽略滑轮组重和摩擦）11．某同学通过一滑轮组将重为320N的物体匀速提起只用了100N的力，已知该滑轮组的机械效率为80%，请你选取图中适当的滑轮组，并画出符合此要求的绳子的绕法（写出分析过程）．
