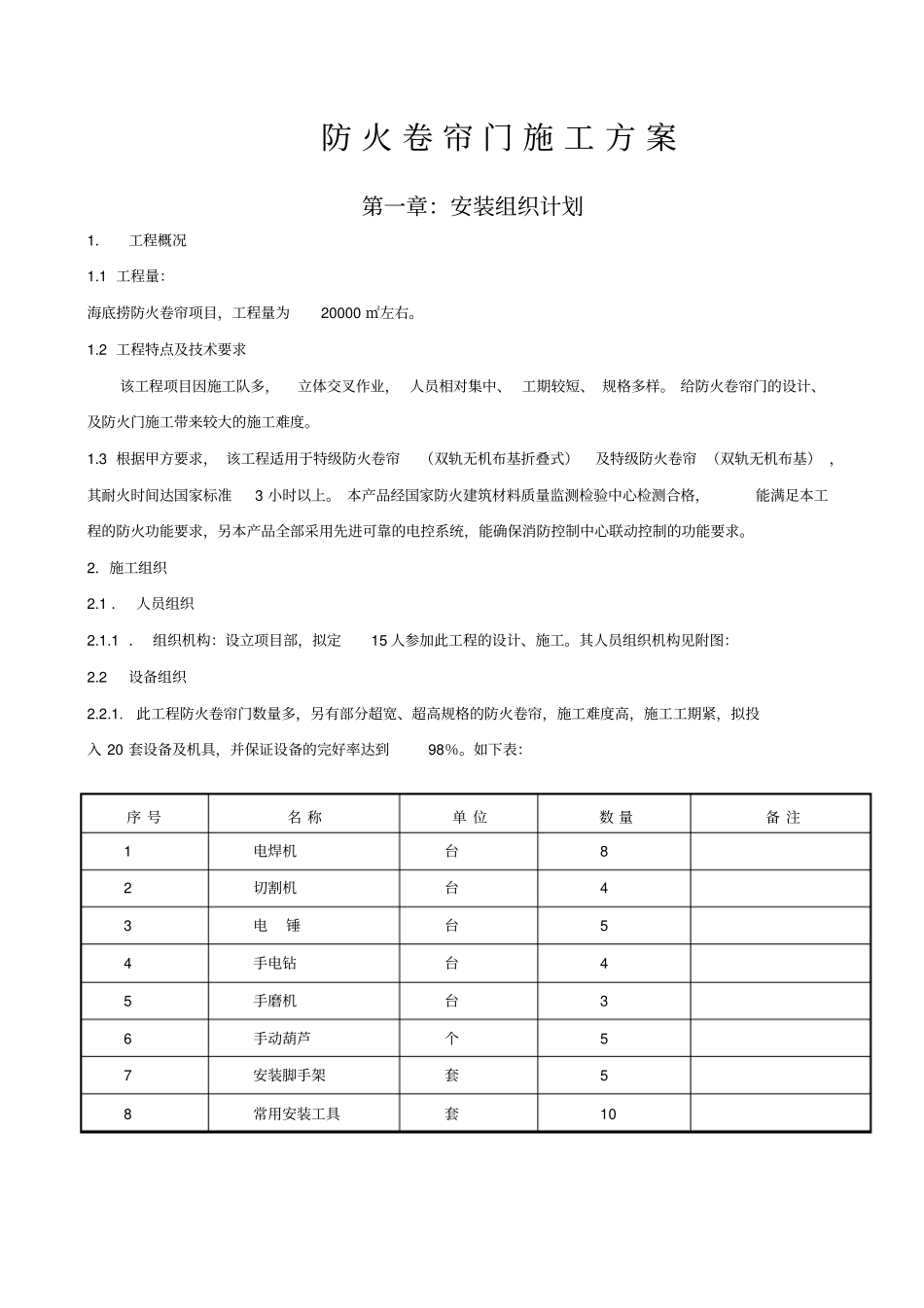

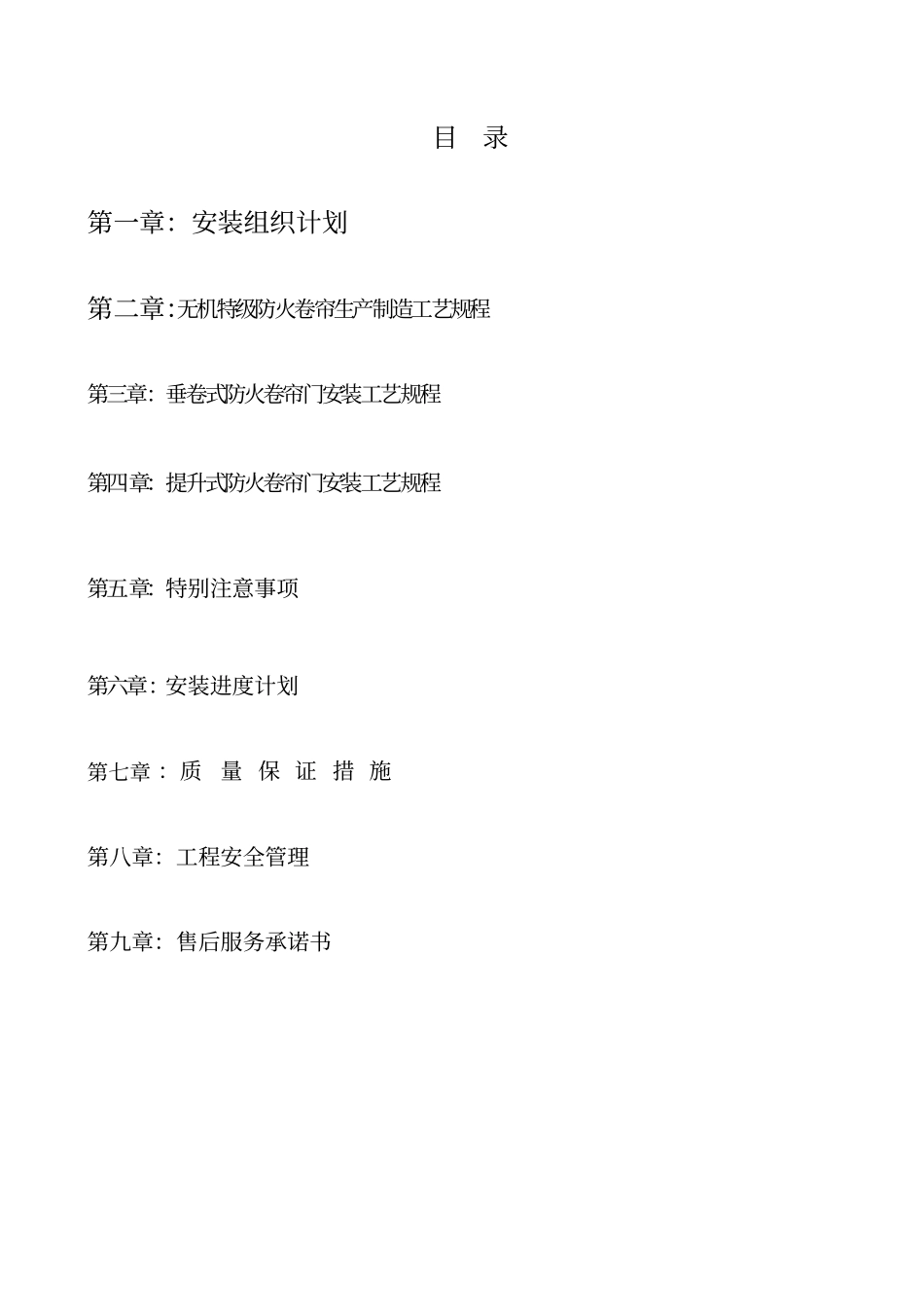

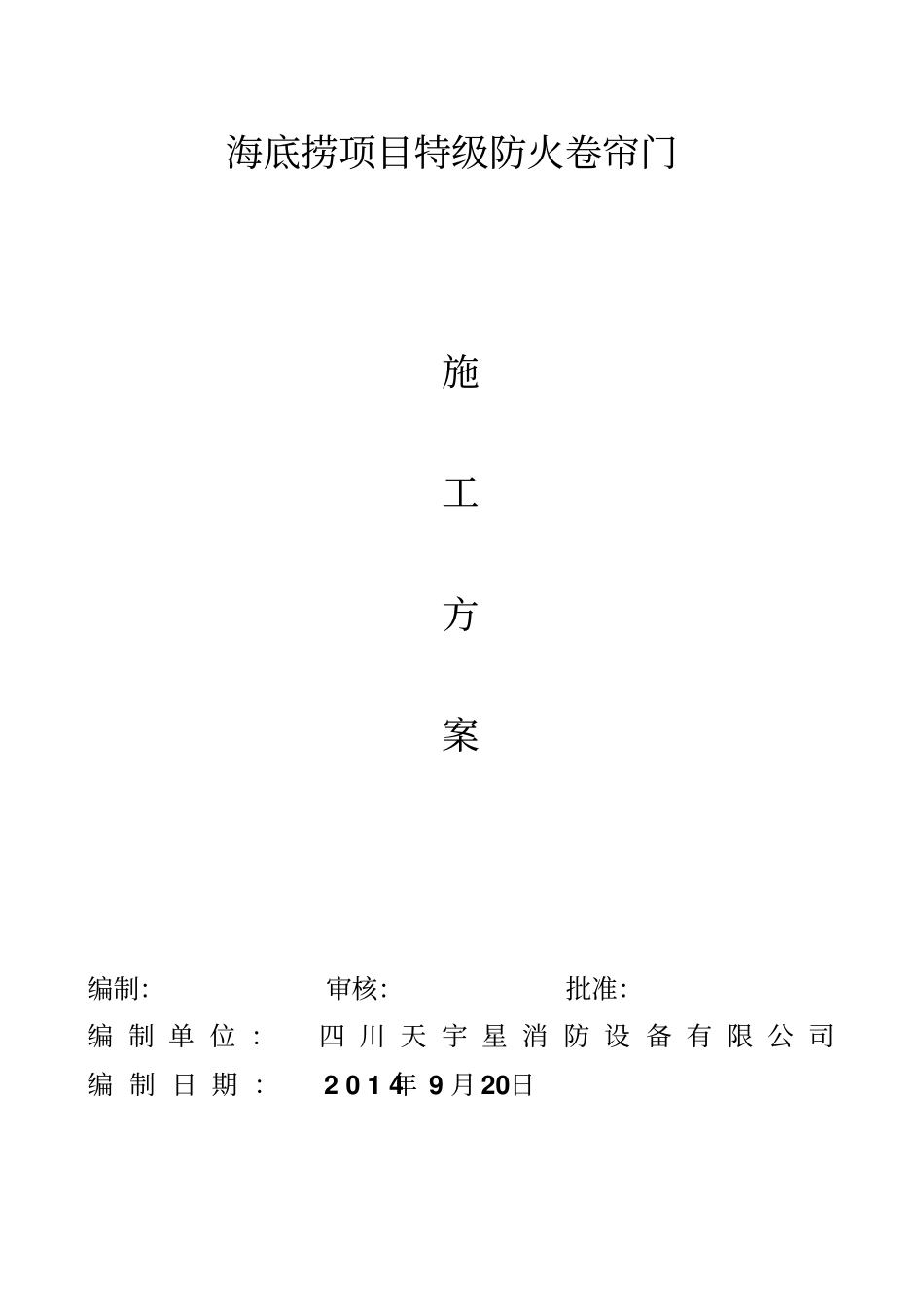

海底捞项目特级防火卷帘门施工方案编制：审核：批准：编制单位：四川天宇星消防设备有限公司编制日期：2014年9月20日目录第一章：安装组织计划第二章：无机特级防火卷帘生产制造工艺规程第三章：垂卷式防火卷帘门安装工艺规程第四章：提升式防火卷帘门安装工艺规程第五章：特别注意事项第六章：安装进度计划第七章：质量保证措施第八章：工程安全管理第九章：售后服务承诺书防火卷帘门施工方案第一章：安装组织计划1．工程概况1.1工程量：海底捞防火卷帘项目，工程量为20000㎡左右。1.2工程特点及技术要求该工程项目因施工队多，立体交叉作业，人员相对集中、工期较短、规格多样。给防火卷帘门的设计、及防火门施工带来较大的施工难度。1.3根据甲方要求，该工程适用于特级防火卷帘（双轨无机布基折叠式）及特级防火卷帘（双轨无机布基），其耐火时间达国家标准3小时以上。本产品经国家防火建筑材料质量监测检验中心检测合格，能满足本工程的防火功能要求，另本产品全部采用先进可靠的电控系统，能确保消防控制中心联动控制的功能要求。2．施工组织2.1．人员组织2.1.1．组织机构：设立项目部，拟定15人参加此工程的设计、施工。其人员组织机构见附图：2.2设备组织2.2.1.此工程防火卷帘门数量多，另有部分超宽、超高规格的防火卷帘，施工难度高，施工工期紧，拟投入20套设备及机具，并保证设备的完好率达到98％。如下表：序号名称单位数量备注1电焊机台82切割机台43电锤台54手电钻台45手磨机台36手动葫芦个57安装脚手架套58常用安装工具套102.3生产组织此工程的生产组织分公司内部生产组织和现场生产组织，其各自承担不同的生产任务。如下述：2.3.1公司生产组织的主要任务a.原材料、零部件的采购及运输；b.卷轴、导轨的制作、加工及运输。2.3.2．现场生产任务a.电机、支承板、卷轴、帘布、帘片、导轨的制作拼装；b.各零部件的配套组装；c.卷帘调试。3．产品的运输卷轴及帘面的运输，拟采用大型货车运输至施工现场后，利用工地现场上下梯道或车道将卷轴帘面送至各洞口安装处。4．工程质量管理4.1严格质量管理，接受甲方与监管部门的监督。4.2建立健全质量管理体系，设立专职质检人员。4.3．严格按照有关标准，为用户提供优质产品第二章．无机特级防火卷帘生产制造工艺规程1.本规程规定了无机特级防火卷帘制作的技术要求，工艺规定和检验规则等内容。2．引用标准GB14102-2005<防火卷帘>国家标准12J609：防火门窗图集Q/HDCCM002-2002“无机特级防火卷帘”企业标准Q/SCTYX001-2012四川天宇星消防设备有限公司企业标准3．制造工艺规程3.1零部件材料选用座板、导轨热镀锌钢带YB/T5356-2006门楣、包边、箱体、支座普通碳素结构钢GB700-2006卷轴直缝电焊钢管GB/T3091-20083.2帘面材料厚度项目防火耐火布防火毯防热辐射布不燃布代号CV2.0CP2.0CA0.5GD0.5颜色厚度白色2.0mm白色10～20mm白色0.22mm兰色、浅黄0.22mm3.3主要零部附使用的原材料厚度零部件名称材料厚度（mm）帘面10～20导轨1.0～1.2门楣（包边）0.5～0.7箱体0.5～0.73.4主要零部附尺寸公差（mm）帘面：长度△L=4，宽度△b=1，厚度△δ=1导轨：宽度△a=2，厚度△b=2卷轴：长度△L=43.5挂钩根据图纸加工，要求尺寸一致，用铆钉铆在夹板上，要求美观，伸入导轨内深度一致。3.6帘面3.6.1根据门洞大小，由专业的生产厂家制作。3.7导轨3.7.1为了使帘板运行时顺利进入导轨，导轨的顶部应成圆弧喇叭口，其长度≥50mm。3.7.2导轨的滑动面应光滑平整，不允许有扭曲、凹凸等，直线度每米不得大于1.5mm，全长直线度不超过0.12%。3.8座板座板保证直线度，不允许有扭曲，凹凸等。3.9.1卷轴3.9.1.1要求直线度好，无焊接缺陷。选用原则：A．跨度w≤6米，采用￠114*2.5mm焊管。B．跨度w≤9米，采用￠140*2.75mm焊管。C.跨度w＞9米，采用￠165*2.75mm焊管。当跨度较大时，卷筒需二次对接，必须遵守等外径，保证同轴度，对接遵守下列原则：A．对接长度不宜超过整根卷筒的1/3。B．对接的卷筒跨度较大，管径大，采用十字交叉两边接板对接，全部满焊。3.9.1.2卷筒管壁焊接A．定位焊：首先将需二次对接的管连接板调整好，保证直线度，从900方向测量二母线，...
