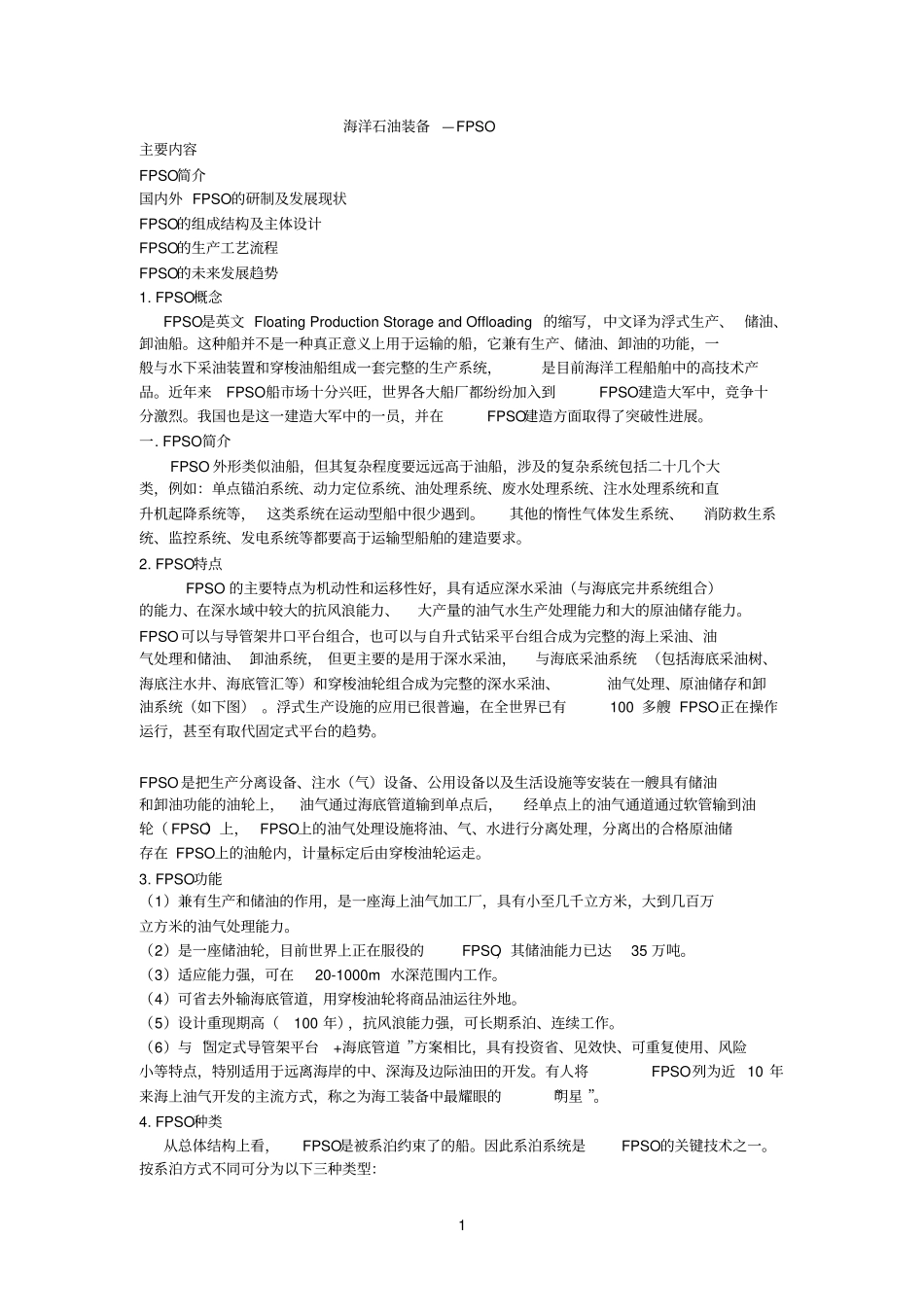

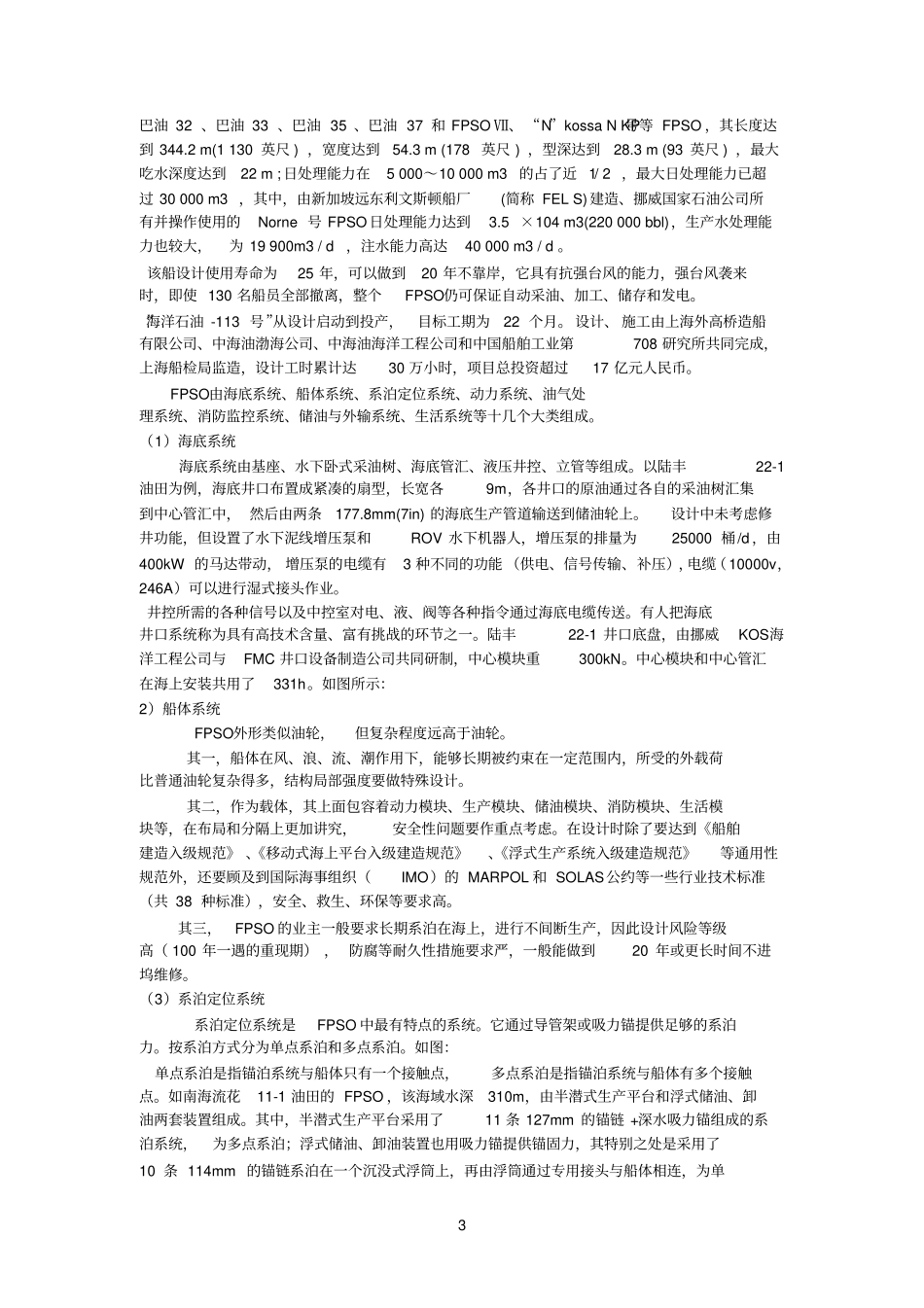

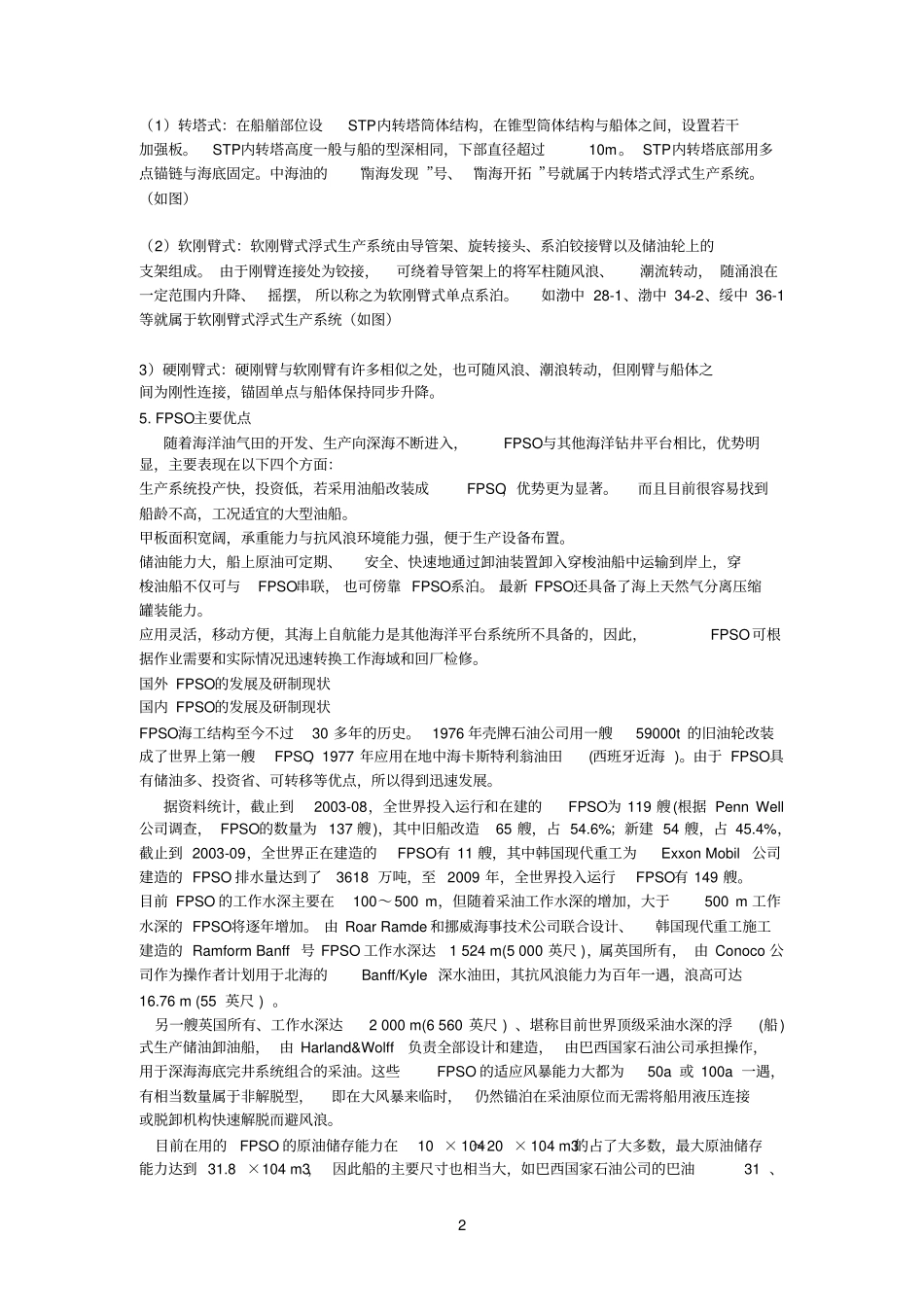

1海洋石油装备—FPSO主要内容FPSO简介国内外FPSO的研制及发展现状FPSO的组成结构及主体设计FPSO的生产工艺流程FPSO的未来发展趋势1.FPSO概念FPSO是英文FloatingProductionStorageandOffloading的缩写，中文译为浮式生产、储油、卸油船。这种船并不是一种真正意义上用于运输的船，它兼有生产、储油、卸油的功能，一般与水下采油装置和穿梭油船组成一套完整的生产系统，是目前海洋工程船舶中的高技术产品。近年来FPSO船市场十分兴旺，世界各大船厂都纷纷加入到FPSO建造大军中，竞争十分激烈。我国也是这一建造大军中的一员，并在FPSO建造方面取得了突破性进展。一.FPSO简介FPSO外形类似油船，但其复杂程度要远远高于油船，涉及的复杂系统包括二十几个大类，例如：单点锚泊系统、动力定位系统、油处理系统、废水处理系统、注水处理系统和直升机起降系统等，这类系统在运动型船中很少遇到。其他的惰性气体发生系统、消防救生系统、监控系统、发电系统等都要高于运输型船舶的建造要求。2.FPSO特点FPSO的主要特点为机动性和运移性好，具有适应深水采油（与海底完井系统组合）的能力、在深水域中较大的抗风浪能力、大产量的油气水生产处理能力和大的原油储存能力。FPSO可以与导管架井口平台组合，也可以与自升式钻采平台组合成为完整的海上采油、油气处理和储油、卸油系统，但更主要的是用于深水采油，与海底采油系统（包括海底采油树、海底注水井、海底管汇等）和穿梭油轮组合成为完整的深水采油、油气处理、原油储存和卸油系统（如下图）。浮式生产设施的应用已很普遍，在全世界已有100多艘FPSO正在操作运行，甚至有取代固定式平台的趋势。FPSO是把生产分离设备、注水（气）设备、公用设备以及生活设施等安装在一艘具有储油和卸油功能的油轮上，油气通过海底管道输到单点后，经单点上的油气通道通过软管输到油轮（FPSO）上，FPSO上的油气处理设施将油、气、水进行分离处理，分离出的合格原油储存在FPSO上的油舱内，计量标定后由穿梭油轮运走。3.FPSO功能（1）兼有生产和储油的作用，是一座海上油气加工厂，具有小至几千立方米，大到几百万立方米的油气处理能力。（2）是一座储油轮，目前世界上正在服役的FPSO，其储油能力已达35万吨。（3）适应能力强，可在20-1000m水深范围内工作。（4）可省去外输海底管道，用穿梭油轮将商品油运往外地。（5）设计重现期高（100年），抗风浪能力强，可长期系泊、连续工作。（6）与“固定式导管架平台+海底管道”方案相比，具有投资省、见效快、可重复使用、风险小等特点，特别适用于远离海岸的中、深海及边际油田的开发。有人将FPSO列为近10年来海上油气开发的主流方式，称之为海工装备中最耀眼的“明星”。4.FPSO种类从总体结构上看，FPSO是被系泊约束了的船。因此系泊系统是FPSO的关键技术之一。按系泊方式不同可分为以下三种类型：2（1）转塔式：在船艏部位设STP内转塔筒体结构，在锥型筒体结构与船体之间，设置若干加强板。STP内转塔高度一般与船的型深相同，下部直径超过10m。STP内转塔底部用多点锚链与海底固定。中海油的“南海发现”号、“南海开拓”号就属于内转塔式浮式生产系统。（如图）（2）软刚臂式：软刚臂式浮式生产系统由导管架、旋转接头、系泊铰接臂以及储油轮上的支架组成。由于刚臂连接处为铰接，可绕着导管架上的将军柱随风浪、潮流转动，随涌浪在一定范围内升降、摇摆，所以称之为软刚臂式单点系泊。如渤中28-1、渤中34-2、绥中36-1等就属于软刚臂式浮式生产系统（如图）3）硬刚臂式：硬刚臂与软刚臂有许多相似之处，也可随风浪、潮浪转动，但刚臂与船体之间为刚性连接，锚固单点与船体保持同步升降。5.FPSO主要优点随着海洋油气田的开发、生产向深海不断进入，FPSO与其他海洋钻井平台相比，优势明显，主要表现在以下四个方面：生产系统投产快，投资低，若采用油船改装成FPSO，优势更为显著。而且目前很容易找到船龄不高，工况适宜的大型油船。甲板面积宽阔，承重能力与抗风浪环境能力强，便于生产设备布置。储油能力大，船上原油可定期、安全、快速地通过卸油装置卸入穿梭油船中运输到岸上，穿梭油船不仅可与FPSO串联，也可傍...
