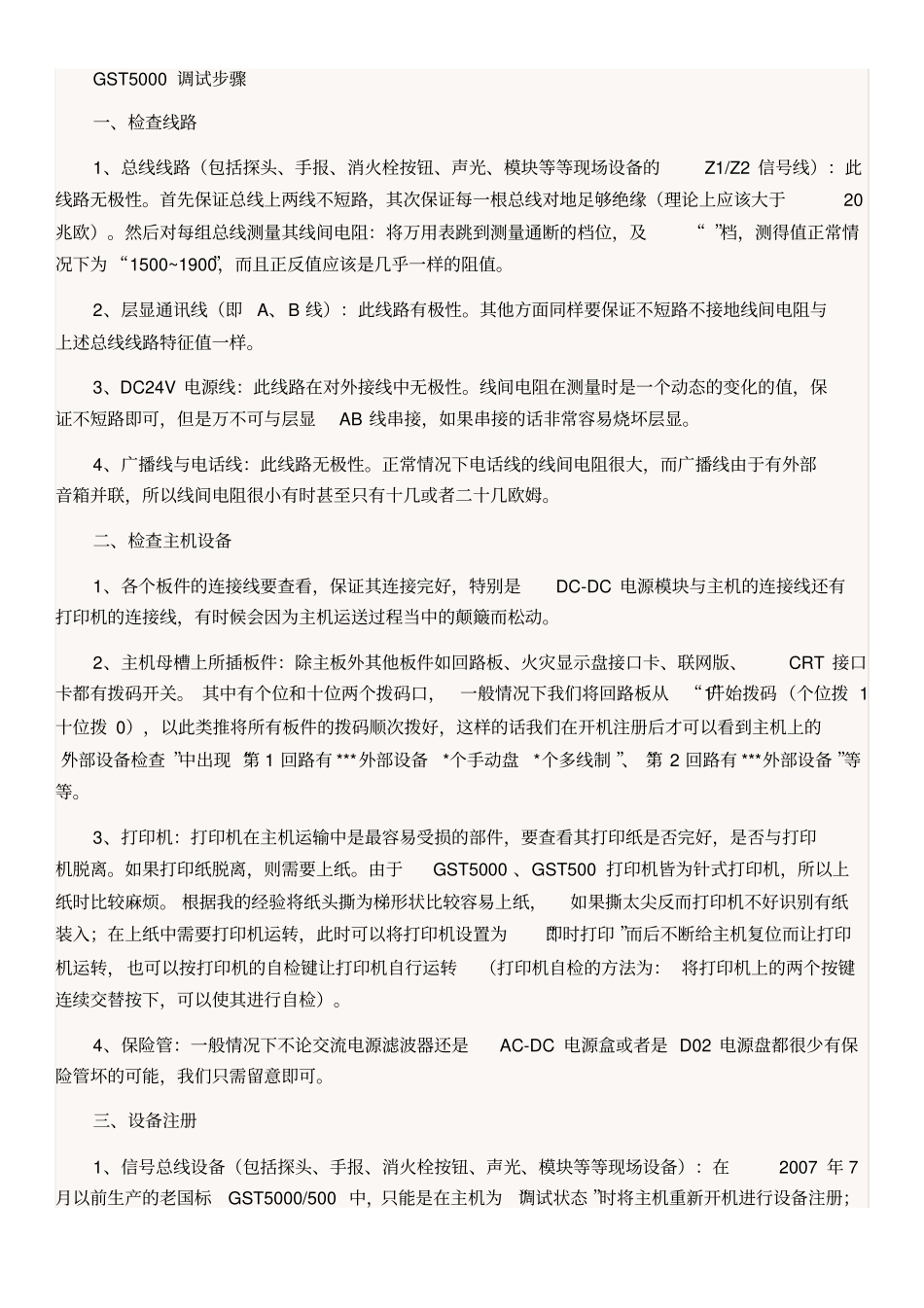

GST5000调试步骤一、检查线路1、总线线路（包括探头、手报、消火栓按钮、声光、模块等等现场设备的Z1/Z2信号线）：此线路无极性。首先保证总线上两线不短路，其次保证每一根总线对地足够绝缘（理论上应该大于20兆欧）。然后对每组总线测量其线间电阻：将万用表跳到测量通断的档位，及“”档，测得值正常情况下为“1500~1900”，而且正反值应该是几乎一样的阻值。2、层显通讯线（即A、B线）：此线路有极性。其他方面同样要保证不短路不接地线间电阻与上述总线线路特征值一样。3、DC24V电源线：此线路在对外接线中无极性。线间电阻在测量时是一个动态的变化的值，保证不短路即可，但是万不可与层显AB线串接，如果串接的话非常容易烧坏层显。4、广播线与电话线：此线路无极性。正常情况下电话线的线间电阻很大，而广播线由于有外部音箱并联，所以线间电阻很小有时甚至只有十几或者二十几欧姆。二、检查主机设备1、各个板件的连接线要查看，保证其连接完好，特别是DC-DC电源模块与主机的连接线还有打印机的连接线，有时候会因为主机运送过程当中的颠簸而松动。2、主机母槽上所插板件：除主板外其他板件如回路板、火灾显示盘接口卡、联网版、CRT接口卡都有拨码开关。其中有个位和十位两个拨码口，一般情况下我们将回路板从“1”开始拨码（个位拨1十位拨0），以此类推将所有板件的拨码顺次拨好，这样的话我们在开机注册后才可以看到主机上的“外部设备检查”中出现“第1回路有***外部设备*个手动盘*个多线制”、“第2回路有***外部设备”等等。3、打印机：打印机在主机运输中是最容易受损的部件，要查看其打印纸是否完好，是否与打印机脱离。如果打印纸脱离，则需要上纸。由于GST5000、GST500打印机皆为针式打印机，所以上纸时比较麻烦。根据我的经验将纸头撕为梯形状比较容易上纸，如果撕太尖反而打印机不好识别有纸装入；在上纸中需要打印机运转，此时可以将打印机设置为“即时打印”而后不断给主机复位而让打印机运转，也可以按打印机的自检键让打印机自行运转（打印机自检的方法为：将打印机上的两个按键连续交替按下，可以使其进行自检）。4、保险管：一般情况下不论交流电源滤波器还是AC-DC电源盒或者是D02电源盘都很少有保险管坏的可能，我们只需留意即可。三、设备注册1、信号总线设备（包括探头、手报、消火栓按钮、声光、模块等等现场设备）：在2007年7月以前生产的老国标GST5000/500中，只能是在主机为“调试状态”时将主机重新开机进行设备注册；而2007年7月份以后生产的新国标的主机除了有上述老国标的注册方法外，在其“系统设置”中的第三项也可以进行设备注册，但是根据现场的调试来看，还是前一种方法注册设备的效果好。在注册中如果发现设备数量短缺，有以下几种情况：a、在该回路中有重码设备；b、总线对地绝缘不好；c总线有环路情况。2、火灾显示盘：火灾显示盘必须通过开关机注册，因为在以往的调试中发现：外部有新增加的层显需要注册时，如果使用“系统设置”中的“外部设备注册”则不会注册到新的层显。3、多线制盘：5000控制器多线制盘所用的电是主机电源盘“内部使用”端子给的，所以必须保证多线制控制盘有电的情况下才可以注册到多线制。四、设备定义1、总线设备定义：基本的定义方法在主机说明书中已经介绍的很清楚了，在这里就不赘述了。总线设备定义需要注意的有以下几个方面：a、设备编码就是我们常说的二次码，它跟原码是不一样的。原码是指我们在现场给探头、手报等等总线设备用编码器所编制的码，而二次码是我们在主机中自行编制的。例如：我们外部线路中1回路原码为1的设备是一个烟感探头，如果这个探头的位置是在一层的过道，那么我们通常将该探头的用户编码编为010001，其中前两位的“01”是指该探头所在位置的楼层号，第三位的“0”是指防火分区的区号，一般的小工程没有防火分区的我们都将其设置为0，如果1层有两个防火分区，那么我们可以将他们分别设置为“1”和“0”来区分，后三位是设备的特征号，在一般的小工程中我们可以将它设置的与原码一样，除非在大工程中每一层都用到了多个回路，那么很容易二次码重码的时候我们才会做相应调整。b、...
