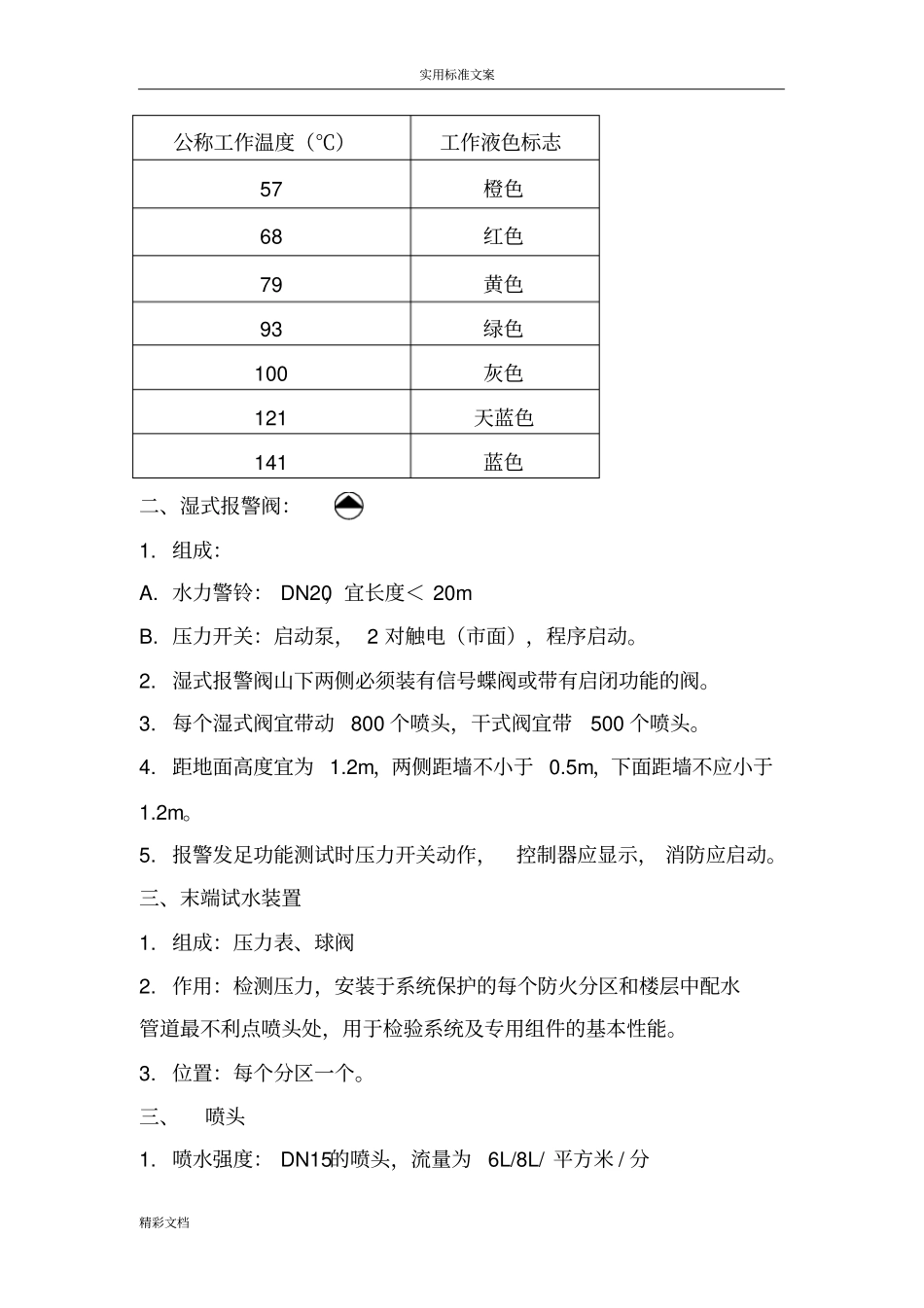

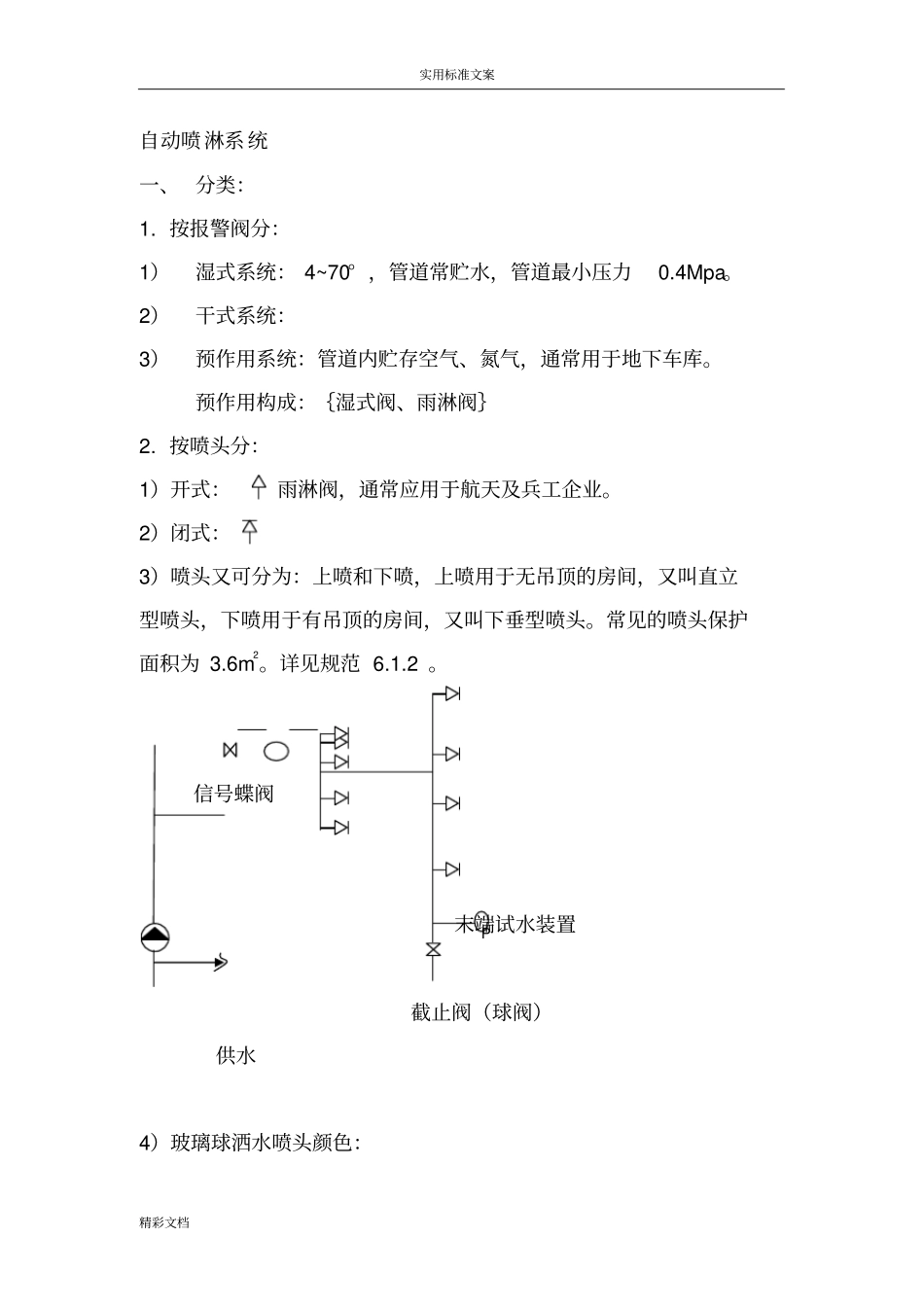

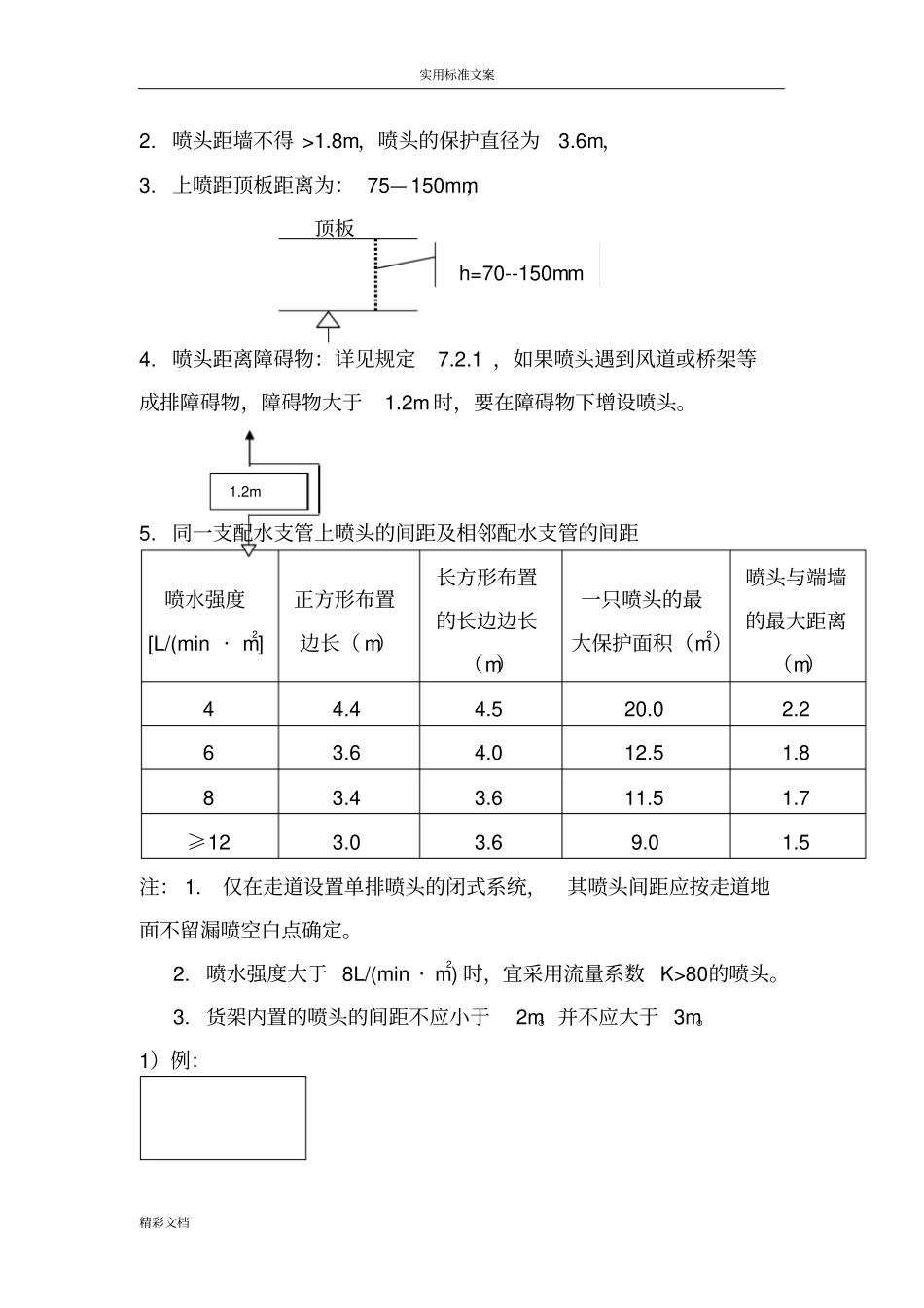

实用标准文案精彩文档自动喷淋系统一、分类：1.按报警阀分：1）湿式系统：4~70°，管道常贮水，管道最小压力0.4Mpa。2）干式系统：3）预作用系统：管道内贮存空气、氮气，通常用于地下车库。预作用构成：｛湿式阀、雨淋阀｝2.按喷头分：1）开式：雨淋阀，通常应用于航天及兵工企业。2）闭式：3）喷头又可分为：上喷和下喷，上喷用于无吊顶的房间，又叫直立型喷头，下喷用于有吊顶的房间，又叫下垂型喷头。常见的喷头保护面积为3.6m2。详见规范6.1.2。信号蝶阀末端试水装置截止阀（球阀）供水4）玻璃球洒水喷头颜色：P实用标准文案精彩文档公称工作温度（℃）工作液色标志57橙色68红色79黄色93绿色100灰色121天蓝色141蓝色二、湿式报警阀：1.组成：A.水力警铃：DN20，宜长度＜20mB.压力开关：启动泵，2对触电（市面），程序启动。2.湿式报警阀山下两侧必须装有信号蝶阀或带有启闭功能的阀。3.每个湿式阀宜带动800个喷头，干式阀宜带500个喷头。4.距地面高度宜为1.2m，两侧距墙不小于0.5m，下面距墙不应小于1.2m。5.报警发足功能测试时压力开关动作，控制器应显示，消防应启动。三、末端试水装置1.组成：压力表、球阀2.作用：检测压力，安装于系统保护的每个防火分区和楼层中配水管道最不利点喷头处，用于检验系统及专用组件的基本性能。3.位置：每个分区一个。三、喷头1.喷水强度：DN15的喷头，流量为6L/8L/平方米/分实用标准文案精彩文档2.喷头距墙不得>1.8m，喷头的保护直径为3.6m，3.上喷距顶板距离为：75—150mm，顶板4.喷头距离障碍物：详见规定7.2.1，如果喷头遇到风道或桥架等成排障碍物，障碍物大于1.2m时，要在障碍物下增设喷头。5.同一支配水支管上喷头的间距及相邻配水支管的间距喷水强度[L/(min·m2]正方形布置边长（m）长方形布置的长边边长（m）一只喷头的最大保护面积（m2）喷头与端墙的最大距离（m）44.44.520.02.263.64.012.51.883.43.611.51.7≥123.03.69.01.5注：1.仅在走道设置单排喷头的闭式系统，其喷头间距应按走道地面不留漏喷空白点确定。2.喷水强度大于8L/(min·m2)时，宜采用流量系数K>80的喷头。3.货架内置的喷头的间距不应小于2m。并不应大于3m。1）例：h=70--150mm1.2m实用标准文案精彩文档已知上图长5m，宽为4m，求房间内横向喷头个数及布置位置。解：设喷头个数为X，则X=5÷3.6≈2个布置：a/2aa/2L=5m2a=5,a=2.5a/2=1.25四、管道：1.镀锌钢管：工作压力<1.2Mpa,连接方式：卡箍、丝接1.不同规格管道所能带喷头数量：A.DN25的管道带1只喷头B.DN32的管道带3只喷头C.DN40的管道带4只喷头D.DN50的管道带8只喷头E.DN65的管道带12只喷头F.DN80的管道带32只喷头G.DN100的管道带64只喷头2.水力的计算系统中喷头的流量按下式计算10PKq式中q表示喷头的流量，L/min；P表示喷头的工作压力，Mpa；K表示喷头流量特性系数。实用标准文案精彩文档3.管道支吊架的安装公称253240507080100125150200250300距离（m）3.544.55688.5789.51112五、泵房1.消防水池：通常布置在地下2.水池容积：够消火栓系统2小时的用水量够自喷系1小时的用水量3.泵的数量：通常一用一备，或两用一备4.泵的连接：软连接止回阀闸阀过滤器5.自喷系统的进水必须连接湿式报警阀6.压力开关：联动泵六、屋顶水箱1.水箱保持自喷系统10分钟的用水量，水池保持自喷系统1小时的出水量；水池保持消火栓系2小时的出水量；消火栓系统图例：一、消火栓1.消火栓必须有环管设置，底层、首层有环管，立管上下应有手柄蝶阀。2.屋顶设有稳压系统“屋顶稳压连接任一消火栓点，而自喷则必须回到湿式报警阀进水口。3.七层以上住宅必须设有消火栓系统。实用标准文案精彩文档4.泵房：一用一备5.水泵接合器：水源不够时，用来连接消防车。图例：组成：安全阀、止回阀、闸（蝶）阀6.试验栓：试验水泵接合器，试验栓必须配有压力表。7.止回阀：水箱和消火栓环管连接处必须装有止回阀，水流方向顺箭头方向。N8.消防电梯前室必须设有消火栓，并且带有明显标志。9.泵房供水：A.每组泵必须有两个汲水点，且两个汲水点须相通，连接点之间可用闸阀或蝶阀。B.水池进水：泵水池出水：湿式报警阀、消火栓环管C.消防母管处采用偏心大...
