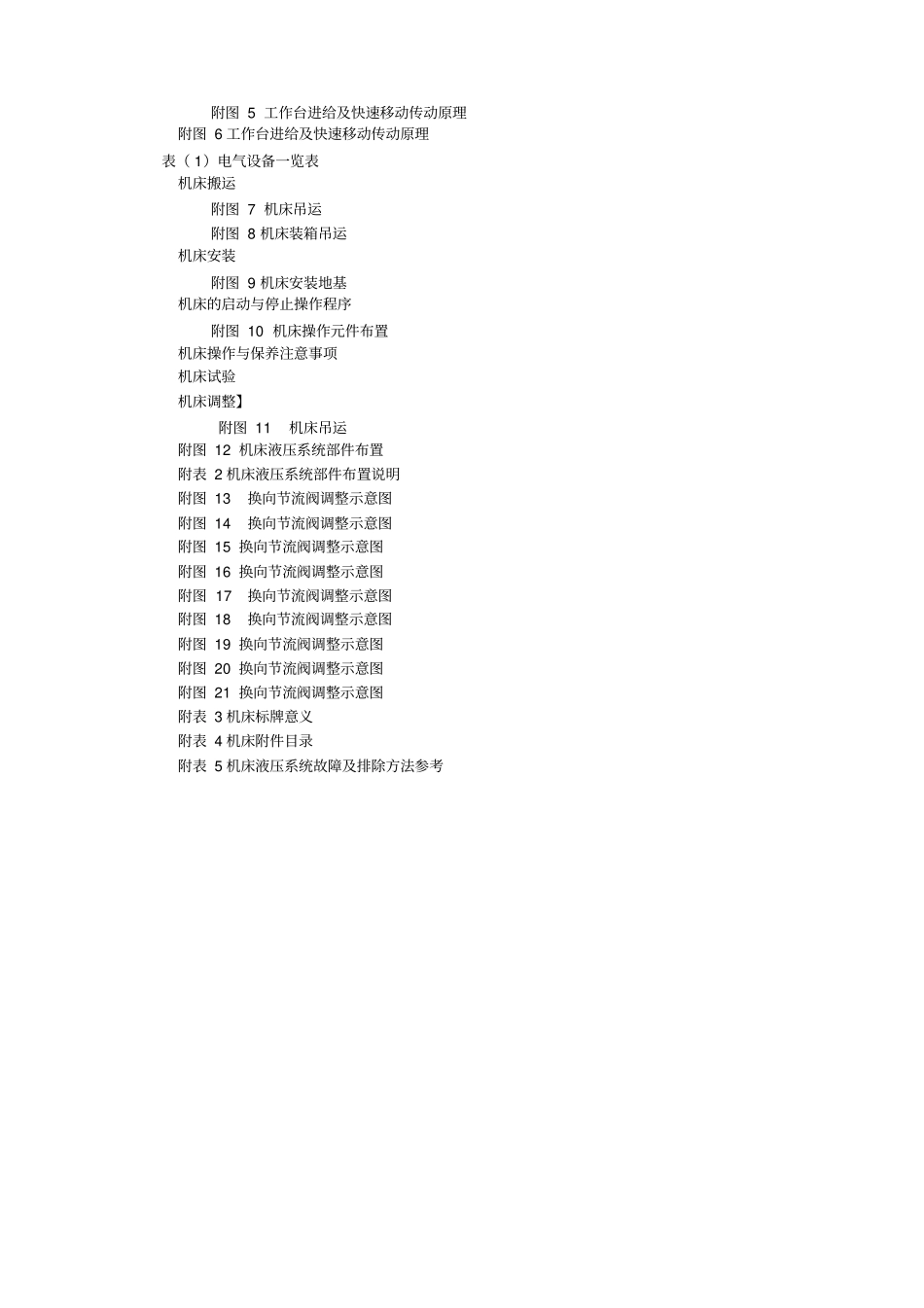

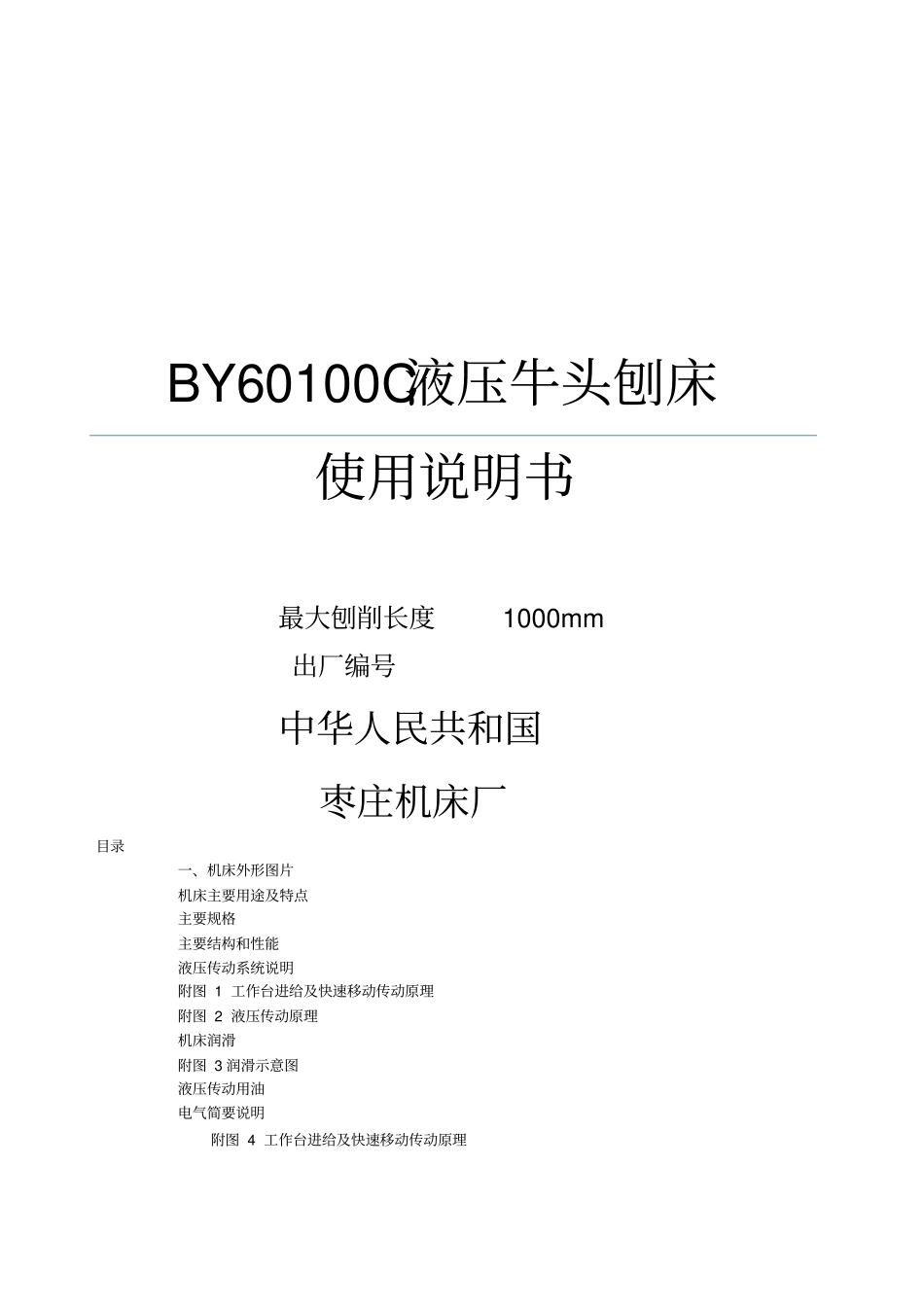

BY60100C液压牛头刨床使用说明书最大刨削长度1000mm出厂编号中华人民共和国枣庄机床厂目录一、机床外形图片机床主要用途及特点主要规格主要结构和性能液压传动系统说明附图1工作台进给及快速移动传动原理附图2液压传动原理机床润滑附图3润滑示意图液压传动用油电气简要说明附图4工作台进给及快速移动传动原理附图5工作台进给及快速移动传动原理附图6工作台进给及快速移动传动原理表（1）电气设备一览表机床搬运附图7机床吊运附图8机床装箱吊运机床安装附图9机床安装地基机床的启动与停止操作程序附图10机床操作元件布置机床操作与保养注意事项机床试验机床调整】附图11机床吊运附图12机床液压系统部件布置附表2机床液压系统部件布置说明附图13换向节流阀调整示意图附图14换向节流阀调整示意图附图15换向节流阀调整示意图附图16换向节流阀调整示意图附图17换向节流阀调整示意图附图18换向节流阀调整示意图附图19换向节流阀调整示意图附图20换向节流阀调整示意图附图21换向节流阀调整示意图附表3机床标牌意义附表4机床附件目录附表5机床液压系统故障及排除方法参考机床外形图片二、机床主要用途及特点本机床用以刨削平面和成型面，对狭长平面加工有较高的效率，适用于单件和小批生产。机床为液压传动，其速度平稳，切削力大，能无级调速，具有液压过载保险。机床刚性好；进给量大小作无级调整。工作台的横向和垂向快速移动由电动机驱动。刀架可垂向手动进给，并能液压自动抬刀。机床造型美观大方，和谐宜人，手柄集中，操作方便。三、主要规格项目数值单位1.、最大刨削长度1000mm2.、最小刨削长度150mm3、工作台最大横向行程800mm4、工作台最大垂向行程320mm5、工作台最上平面尺寸（长X宽）1000X500mm6、滑枕底面至工作台最大距离400mm7、刀架最大工作行程160mm8、刀架最大回转角度±60°9、刀架回转角度时的最大刨削长度850mm10、滑枕工作速度3～38m/min11、滑枕最大切削力28KN12、工作台快速移动速度横向2.73m/min垂向0.27m/min13、工作台进给范围（毫米/每一往复行程）横向0.125～5.0mm垂向0.05～0.5mm14、上工作台面中央T型槽宽度22(+0.0520)mm15、上工作台面中央T型槽中心距120mm16、工作台最大承载质量320kg17、刨刀最大尺寸30X45mm18、主电机7.5Kw970r/min19、19、工作台快速移动电机7.5Kw1390r/min20、SYYBO2型双联叶片泵流量50/100L/min21、机床外形尺寸（长X宽X高）3640X1550X1850mm22、机床质量4500kg四、主要结构和性能1、床身和底座床身为箱型壳体，固定在底座上，经密封处理，使二者连通，油池容积扩大。机床的其他部件均安装在床身上。2、刀架和滑枕刀架为安装刀具、并具有液压自动抬刀和手动进给的机构。利用液压传动源，以实现其刀杆之间自动抬起与复位运动。刀架抬起量为≥1mm.刀架右侧的捏手为自动抬刀离合杆开关，推合可实现自动抬刀，拉出则停止自动抬刀。离合杆开关下方为放油孔，在连续工作四小时后，应旋开油塞放油一次。旋转刀架手轮、丝杆，带动滑板移动，可作垂向手动进刀，其进给量，由每格0.05的刻度环计出。无需手动进给时，可用回转盘右端面的销块，将滑板卡紧。刀架左右旋转一定角度，可刨削有角度的工件，其旋转的角度值，由回转盘上的刻度和滑枕右侧的指示线确定。滑枕燕尾导轨布置于横截面中部，设置在滑枕内的弧形筋条和导轨下面的纵向筋板，使其刚度高，热变形小，机床精度稳定。滑枕首尾的胶管（24）、（26）和内腔中的铜管（25）、(27)将主油路与抬刀油缸连通，用以实现其液压自动抬刀。（见图2）3、工作台和横梁工作台为箱型构件，与溜板紧固连接，由上下压板悬挂于横梁上。横梁前面沿横向上下设置的矩形和V型导轨，通过进刀机构，工作台在横梁导轨上可作横向左右进给和快速移动。为安装机用平口钳、工装卡具和装卡工件，工作台上平面和左两侧面纵向各设有三条T型槽；右侧面垂向设有四条T型槽，其槽宽均为22mm,槽距均为120mm。溜板下方的三角形压板，可调整溜板与横梁V型导轨间的配合间隙，以保证二者的正确配合。横梁后面垂向设置有两条导轨，借助压板和镶条与床身前面的两条矩形导轨结合。通过变速机构和蜗轮副、螺母及其丝杠传动可实现横...
