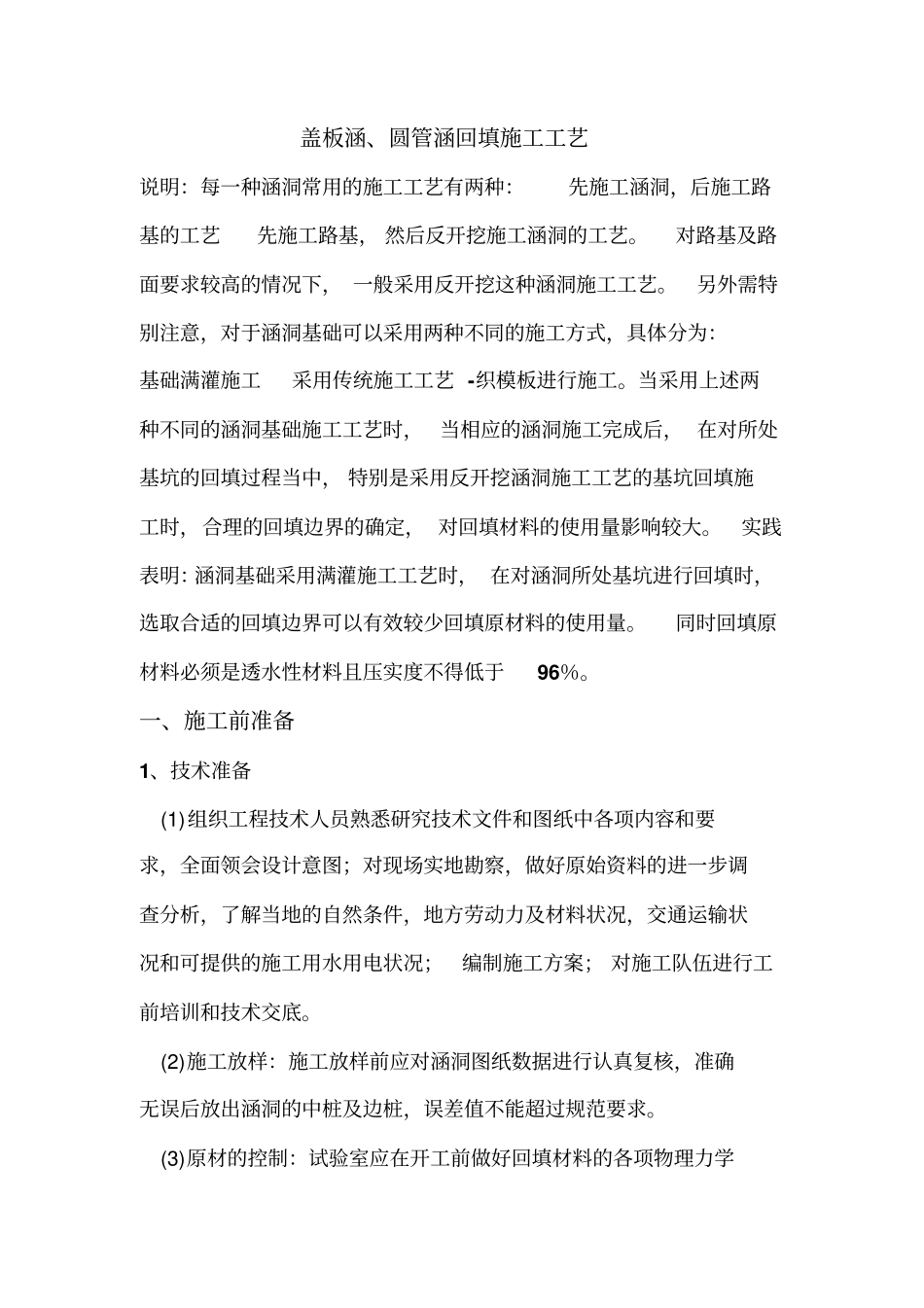

盖板涵、圆管涵回填施工工艺说明：每一种涵洞常用的施工工艺有两种：先施工涵洞，后施工路基的工艺先施工路基，然后反开挖施工涵洞的工艺。对路基及路面要求较高的情况下，一般采用反开挖这种涵洞施工工艺。另外需特别注意，对于涵洞基础可以采用两种不同的施工方式，具体分为：基础满灌施工采用传统施工工艺-织模板进行施工。当采用上述两种不同的涵洞基础施工工艺时，当相应的涵洞施工完成后，在对所处基坑的回填过程当中，特别是采用反开挖涵洞施工工艺的基坑回填施工时，合理的回填边界的确定，对回填材料的使用量影响较大。实践表明：涵洞基础采用满灌施工工艺时，在对涵洞所处基坑进行回填时，选取合适的回填边界可以有效较少回填原材料的使用量。同时回填原材料必须是透水性材料且压实度不得低于96％。一、施工前准备1、技术准备(1)组织工程技术人员熟悉研究技术文件和图纸中各项内容和要求，全面领会设计意图；对现场实地勘察，做好原始资料的进一步调查分析，了解当地的自然条件，地方劳动力及材料状况，交通运输状况和可提供的施工用水用电状况；编制施工方案；对施工队伍进行工前培训和技术交底。(2)施工放样：施工放样前应对涵洞图纸数据进行认真复核，准确无误后放出涵洞的中桩及边桩，误差值不能超过规范要求。(3)原材的控制：试验室应在开工前做好回填材料的各项物理力学指标试验，符合要求的填料方可进行施工。(4)场地清理和平整：施工前用挖掘机对涵洞施工区域内的场地进行挖掘，挖掘至涵洞底面，尽量做到不要扰动涵洞周围的原状土，之后对涵洞底面附近的土（0.5～1m）进行人工修整并夯实。(5)地基承载力检测：底面修整到设计标高后，应对此时所处位置处的地基承载力进行检测，承载力应满足台后填土立方体高度自重且不低于100KPa。检测时现场监理工程师需在场并协助进行检测，以保证检测结果的准确无误。检测结果自检合格并报经监理工程师同意后方可进行施工。2、场地准备（1）盖板涵主体及附属结构施工完成后，对于盖板需现浇的盖板涵，需等到现浇盖板的强度达到设计强度的75%以上后方可进行该涵洞台背回填施工。对于盖板需预制的盖板涵，则是在该涵洞洞身强度达到设计强度的75%以上，相应预制盖板已安装完成，涵洞内部衬砌结构均已完成，涵洞沥青防水层施工也均已完成，且各项工程均验收合格，场地已清理完成，此时可以进行涵洞台背的回填。（2）现场软基处理及排水工程已施工完成，施工现场无积5水。3、人员准备成立以项目经理为核心的施工领导小组，项目总工为副组长，相应工区技术负责人及现场路基工程师为主要施工技术负责人。另该小组成员包括工区质检工程师、现场测量工程师、试验工程师、安全工程师及现场施工员等，全面负责回填工作的各项事宜，包括相应工程进度、质量和施工安全。4、回填材料准备回填材料在使用前其各项指标需符合相应技术规范要求，符合要求后，方可进行回填施工。5、现场准备（1）搞好施工现场三通一平、临时施工、生活设施及现场的消防、保安等工作。（2）现场回填材料应准备充足，并摆放整齐，设立明确标识，且回填材料的质量合格证明资料也必须齐全。（3）安装调试所有施工机具。6、确定回填材料经我部与设计代表、业主及监理单位现场协商确定：涵洞回填材料为石屑(见：现场技术办公会议纪)。二、施工工艺1、施工工艺流程2、涵洞回填范围确定你（1）盖板涵和盖板通道涵回填范围见下图：平地对称回填方式：通涵构造物回填范围为：顺路线方向长度，底部距涵洞基础2m，左右边界距侧墙2H+2m（H为基础顶面至盖板顶面高度）。横向为路堤隔层宽度两侧各加宽0.5m进行超宽碾压。上图所示的拟回填边界测量放样报验基坑开挖报验进行下道工序分层碾压回填透水性材料自检合格不合格合格不合格指的是若盖板涵基础采用满灌工艺，此时可将堆积坡脚至于基础边缘，此时很大程度上节省了回填料的使用量。反开槽开挖对称回填方式：通涵构造物回填范围为：顺路线方向长度，底部距涵洞基础1m。横向为路堤隔层宽度两侧各加宽0.5m进行超宽碾压。上图所示的拟回填边界指的是若盖板涵基础采用满灌工艺，此时可将堆积坡脚至于基础边缘，此时很大程度上节省了...
