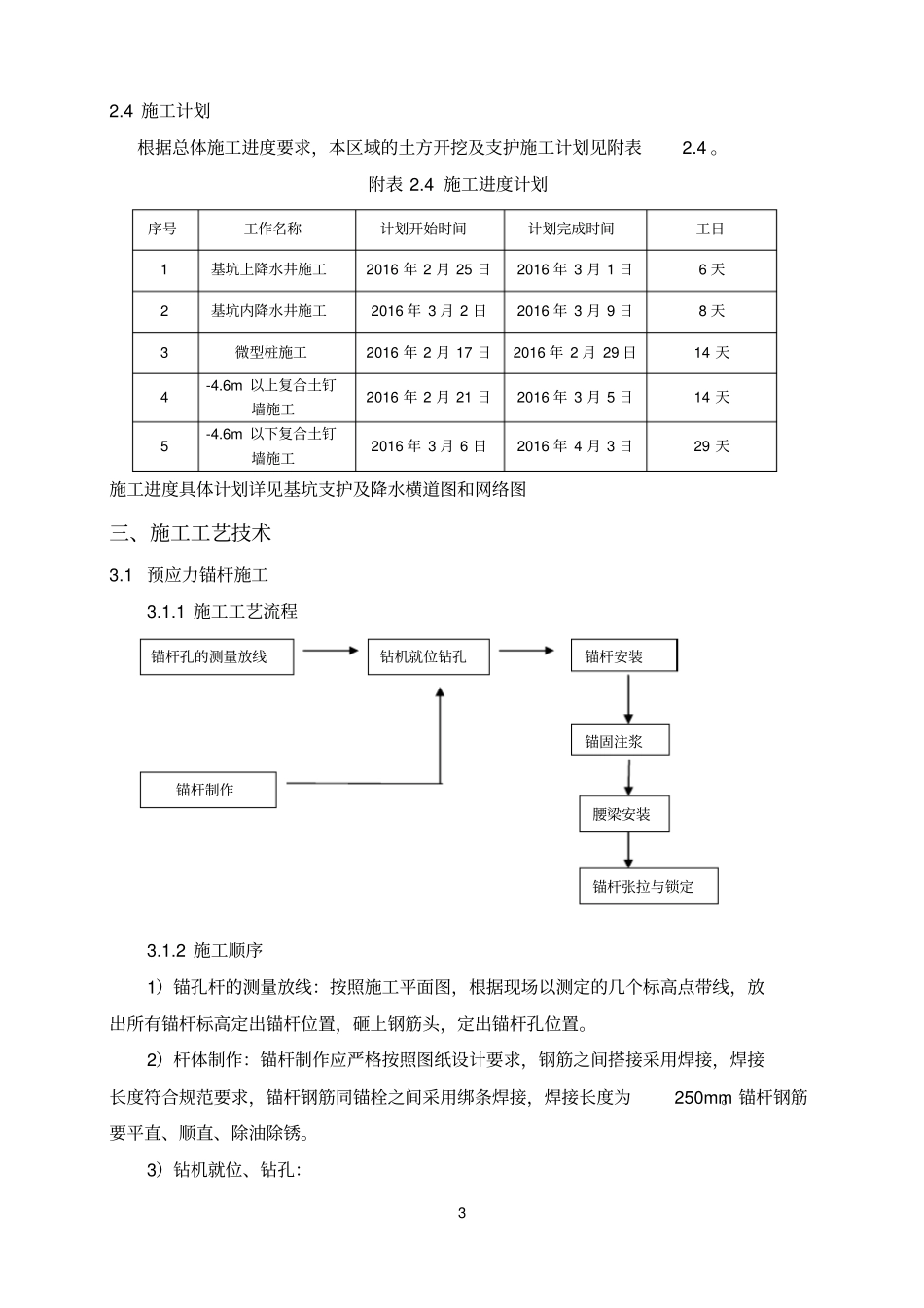

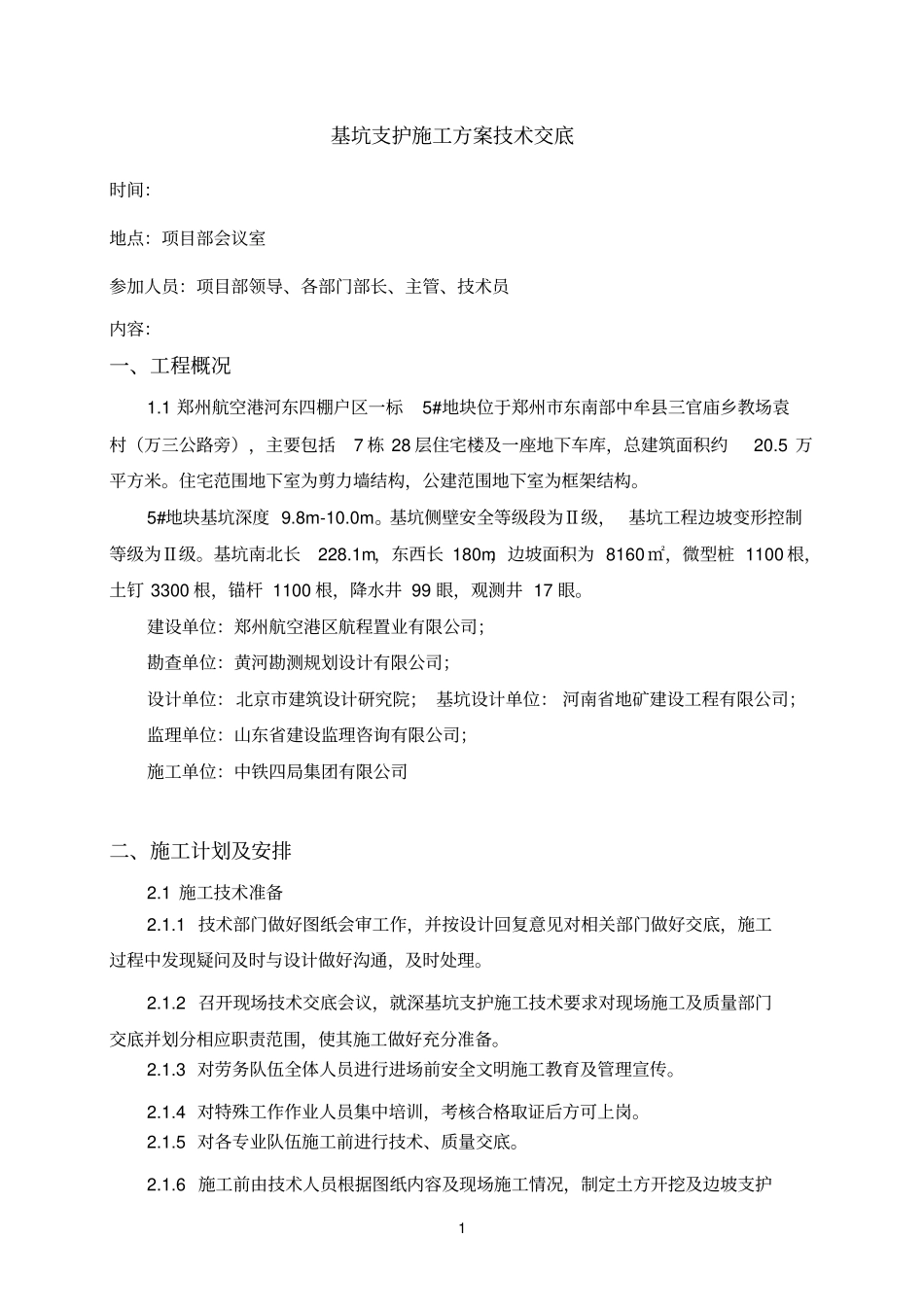

1基坑支护施工方案技术交底时间：地点：项目部会议室参加人员：项目部领导、各部门部长、主管、技术员内容：一、工程概况1.1郑州航空港河东四棚户区一标5#地块位于郑州市东南部中牟县三官庙乡教场袁村（万三公路旁），主要包括7栋28层住宅楼及一座地下车库，总建筑面积约20.5万平方米。住宅范围地下室为剪力墙结构，公建范围地下室为框架结构。5#地块基坑深度9.8m-10.0m。基坑侧壁安全等级段为Ⅱ级，基坑工程边坡变形控制等级为Ⅱ级。基坑南北长228.1m，东西长180m，边坡面积为8160㎡，微型桩1100根，土钉3300根，锚杆1100根，降水井99眼，观测井17眼。建设单位：郑州航空港区航程置业有限公司；勘查单位：黄河勘测规划设计有限公司；设计单位：北京市建筑设计研究院；基坑设计单位：河南省地矿建设工程有限公司；监理单位：山东省建设监理咨询有限公司；施工单位：中铁四局集团有限公司二、施工计划及安排2.1施工技术准备2.1.1技术部门做好图纸会审工作，并按设计回复意见对相关部门做好交底，施工过程中发现疑问及时与设计做好沟通，及时处理。2.1.2召开现场技术交底会议，就深基坑支护施工技术要求对现场施工及质量部门交底并划分相应职责范围，使其施工做好充分准备。2.1.3对劳务队伍全体人员进行进场前安全文明施工教育及管理宣传。2.1.4对特殊工作作业人员集中培训，考核合格取证后方可上岗。2.1.5对各专业队伍施工前进行技术、质量交底。2.1.6施工前由技术人员根据图纸内容及现场施工情况，制定土方开挖及边坡支护2施工顺序，对工人进行技术交底，试验人员全面负责相关工序的试验、资料的整理移交工作。2.2物资材料准备根据材料分析及施工进度计划要求，编制材料需要量计划，为施工备料，确定堆放场地及组织运输提供依据，详见表2.2。表2.2主要材料用量计划表序号名称规格单位数量备注1水泥P.O42.5T2254.752P.C32.5923.43砂T353.3844槽钢14b#m15805钢筋HPB300T43.66钢筋HRB400T122.52.3机具设备配置根据工期的具体要求，结合劳动力的配备情况，投入的机械设备见附表2.3.1，测量办公设备见附表2.3.2。附表2.3.1施工机械设备一览表序号机械种类型号数量备注1水井钻机150型52水泵993空气压缩机BLC34锚杆钻机TY2865长螺旋钻机66挖掘机PC22027电焊机BX1-50028弯曲机GW40A19调直机TZ-20110钢筋切断机GJ-40111渣土车6附表2.3.2测量办公设备一览表序号名称规格数量备注1全站仪TSO212水平仪DSZ2232.4施工计划根据总体施工进度要求，本区域的土方开挖及支护施工计划见附表2.4。附表2.4施工进度计划序号工作名称计划开始时间计划完成时间工日1基坑上降水井施工2016年2月25日2016年3月1日6天2基坑内降水井施工2016年3月2日2016年3月9日8天3微型桩施工2016年2月17日2016年2月29日14天4-4.6m以上复合土钉墙施工2016年2月21日2016年3月5日14天5-4.6m以下复合土钉墙施工2016年3月6日2016年4月3日29天施工进度具体计划详见基坑支护及降水横道图和网络图三、施工工艺技术3.1预应力锚杆施工3.1.1施工工艺流程3.1.2施工顺序1）锚孔杆的测量放线：按照施工平面图，根据现场以测定的几个标高点带线，放出所有锚杆标高定出锚杆位置，砸上钢筋头，定出锚杆孔位置。2）杆体制作：锚杆制作应严格按照图纸设计要求，钢筋之间搭接采用焊接，焊接长度符合规范要求，锚杆钢筋同锚栓之间采用绑条焊接，焊接长度为250mm。锚杆钢筋要平直、顺直、除油除锈。3）钻机就位、钻孔：锚杆孔的测量放线钻机就位钻孔锚杆安装锚固注浆腰梁安装锚杆张拉与锁定锚杆制作4（1）钻机搭设钻机采用横木做搭设平台，根据侧壁测放的孔位，准确安装固定钻机，并严格认真进行机位调整，确保锚杆孔开钻就位纵横误差不得超过±50mm。锚杆与水平面的交角第一道为10°，第二道为10°。(2)钻孔方式要求干钻，禁止采用水钻，钻孔时，导杆或立轴与钻杆倾角一致，并在同一轴线上，以确保锚杆施工不致于恶化边坡工程的地质条件和保证孔壁的粘结性能。钻孔速度根据使用钻机性能和锚固地层严格控制，防止钻孔扭曲和变径，造成下锚困难或其它意外事故。(3)钻进过程钻进过程中对每个孔的地层变化，钻进状态(钻压、钻速)、地下水及一些特殊情况作...
