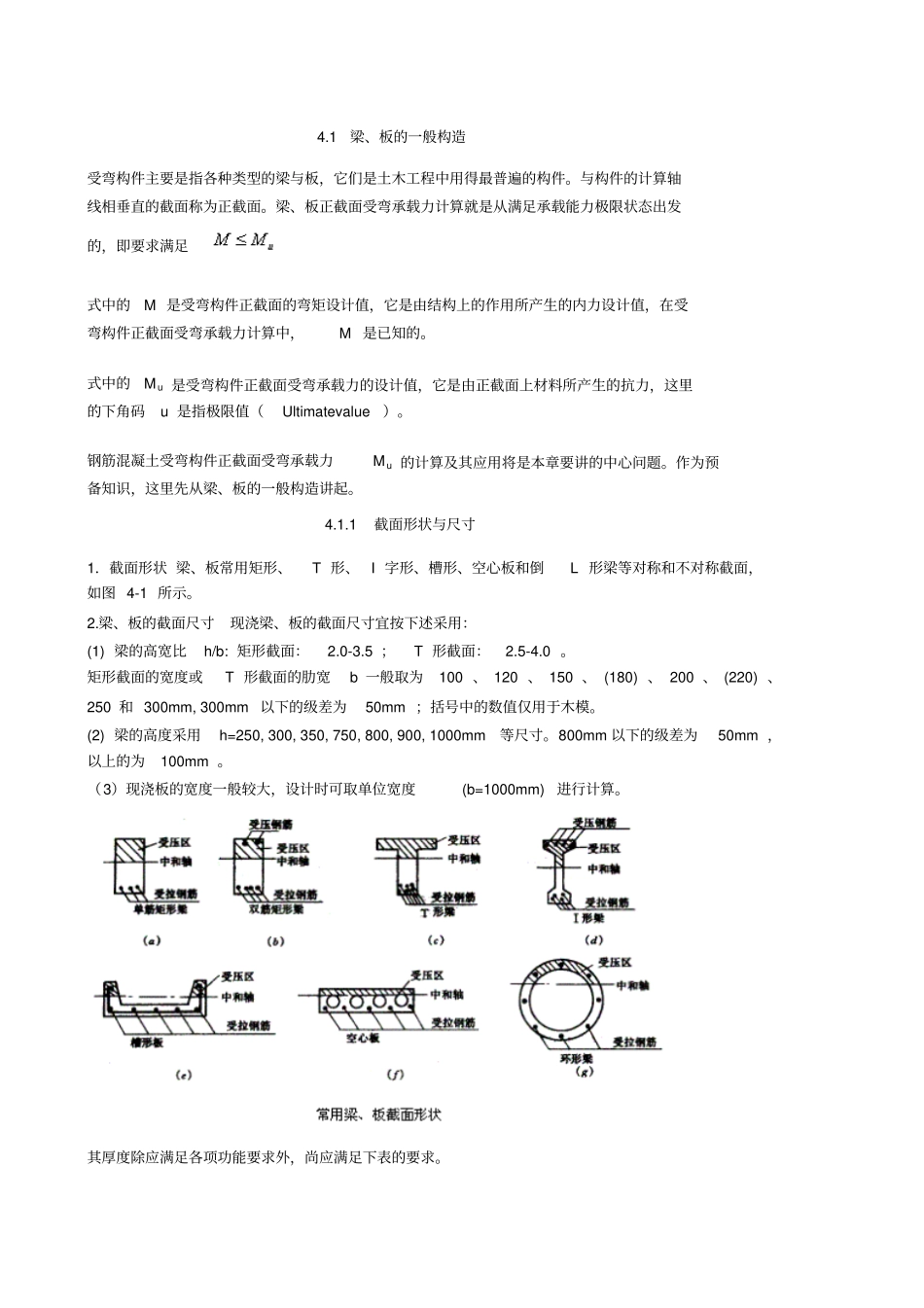

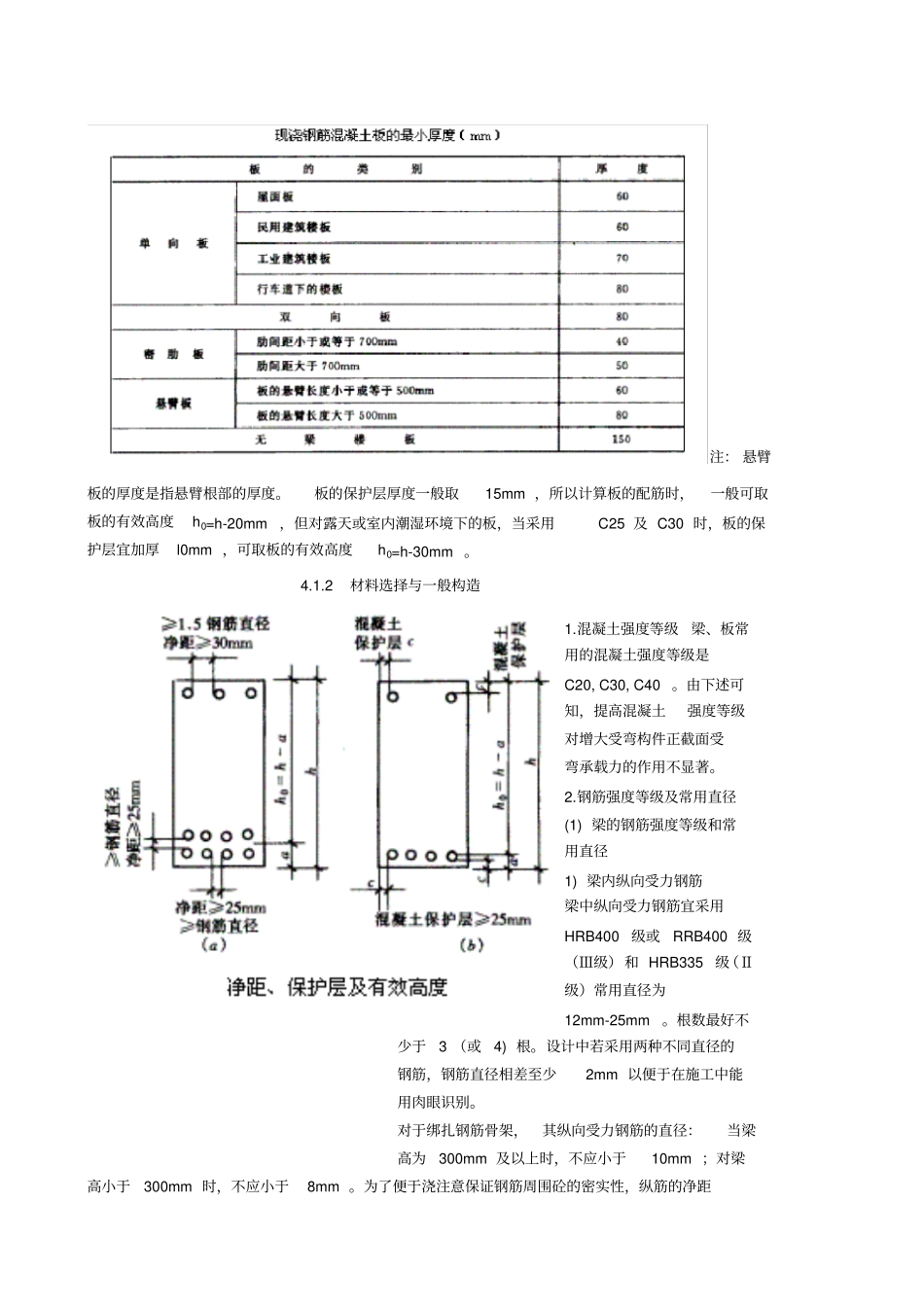

4.1梁、板的一般构造受弯构件主要是指各种类型的梁与板，它们是土木工程中用得最普遍的构件。与构件的计算轴线相垂直的截面称为正截面。梁、板正截面受弯承载力计算就是从满足承载能力极限状态出发的，即要求满足式中的M是受弯构件正截面的弯矩设计值，它是由结构上的作用所产生的内力设计值，在受弯构件正截面受弯承载力计算中，M是已知的。式中的Mu是受弯构件正截面受弯承载力的设计值，它是由正截面上材料所产生的抗力，这里的下角码u是指极限值（Ultimatevalue）。钢筋混凝土受弯构件正截面受弯承载力Mu的计算及其应用将是本章要讲的中心问题。作为预备知识，这里先从梁、板的一般构造讲起。4.1.1截面形状与尺寸1．截面形状梁、板常用矩形、T形、I字形、槽形、空心板和倒L形梁等对称和不对称截面，如图4-1所示。2.梁、板的截面尺寸现浇梁、板的截面尺寸宜按下述采用：(1)梁的高宽比h/b:矩形截面：2.0-3.5；T形截面：2.5-4.0。矩形截面的宽度或T形截面的肋宽b一般取为100、120、150、(180)、200、(220)、250和300mm,300mm以下的级差为50mm；括号中的数值仅用于木模。(2)梁的高度采用h=250,300,350,750,800,900,1000mm等尺寸。800mm以下的级差为50mm，以上的为100mm。（3）现浇板的宽度一般较大，设计时可取单位宽度(b=1000mm)进行计算。其厚度除应满足各项功能要求外，尚应满足下表的要求。注：悬臂板的厚度是指悬臂根部的厚度。板的保护层厚度一般取15mm，所以计算板的配筋时，一般可取板的有效高度h0=h-20mm，但对露天或室内潮湿环境下的板，当采用C25及C30时，板的保护层宜加厚l0mm，可取板的有效高度h0=h-30mm。4.1.2材料选择与一般构造1.混凝土强度等级梁、板常用的混凝土强度等级是C20,C30,C40。由下述可知，提高混凝土强度等级对增大受弯构件正截面受弯承载力的作用不显著。2.钢筋强度等级及常用直径(1)梁的钢筋强度等级和常用直径1)梁内纵向受力钢筋梁中纵向受力钢筋宜采用HRB400级或RRB400级（Ⅲ级）和HRB335级（Ⅱ级）常用直径为12mm-25mm。根数最好不少于3（或4)根。设计中若采用两种不同直径的钢筋，钢筋直径相差至少2mm以便于在施工中能用肉眼识别。对于绑扎钢筋骨架，其纵向受力钢筋的直径：当梁高为300mm及以上时，不应小于10mm；对梁高小于300mm时，不应小于8mm。为了便于浇注意保证钢筋周围砼的密实性，纵筋的净距应满足右图所示要求。对于单筋矩形截面梁，当梁的跨度小于4m时，架立钢筋直径不宜小于8mm，当梁的跨度等于4-6m时，不宜小于l0mm，当梁的跨度大于6m时，不宜小于12mm。2）梁的箍筋宜采用HPB235级、HRB335和HRB400级钢筋，常用直径是6mm,8mm和10mm。(2)板的钢筋强度等级及常用直径：板内钢筋一般有纵向受拉钢筋与分布钢筋两种。1)板的受力钢筋板的纵向受拉钢筋常用HPB235级、HRB335级和HRB400级钢筋，常用直径是6mm、8mm、l0mm和12mm，其中现浇板的板面钢筋直径不宜小于8mm，如右图所示。钢筋的间距一般为(70-200)mm；当板厚h≤150mm，不宜大于200mm；当板厚h＞150mm，不宜大于1.5h，且不应大于250mm。2)板的分布钢筋当按单向板设计时，除沿受力方向布置受力钢筋外，还应在垂直受力方向布置分布钢筋。分布钢筋宜采用HPB235级和HRB335级级的钢筋，常用直径是6mm和8mm。单位长度上分布钢筋的截面面积不应小于单位宽度上受力钢筋截面面积的15％，分布钢筋的间距不宜大于250mm，直径不宜小于6mm。温度变化较大或集中荷载较大时，分布钢筋的截面面积应适当增加，其间距不宜大于200mm。(3）纵向钢筋在梁、板截面内的布置要求1)钢筋水平方向的净距下部：≥钢筋直径或25mm；上部：≥1.5倍钢筋直径或30mm。2)竖向净距不小于钢筋直径也不应小于25mm。为了满足这些要求，梁的纵向受力钢筋有时须放置成两层，甚至还有多于两层的。上、下钢筋应对齐，不能错列，以方便混凝土的浇捣。当梁的下部钢筋多于两层时，从第三层起，钢筋的中距应比下面两层的中距增大一倍。板内纵向受力钢筋应与分布钢筋相垂直，并放在外侧，如右图所示。(4)纵向受拉钢筋的配筋百分率用ρ表示，或简称配筋率，用百分数来计量，即ρ在一定程度上标志了正截面上纵向受拉钢筋与混凝土之间的面...
