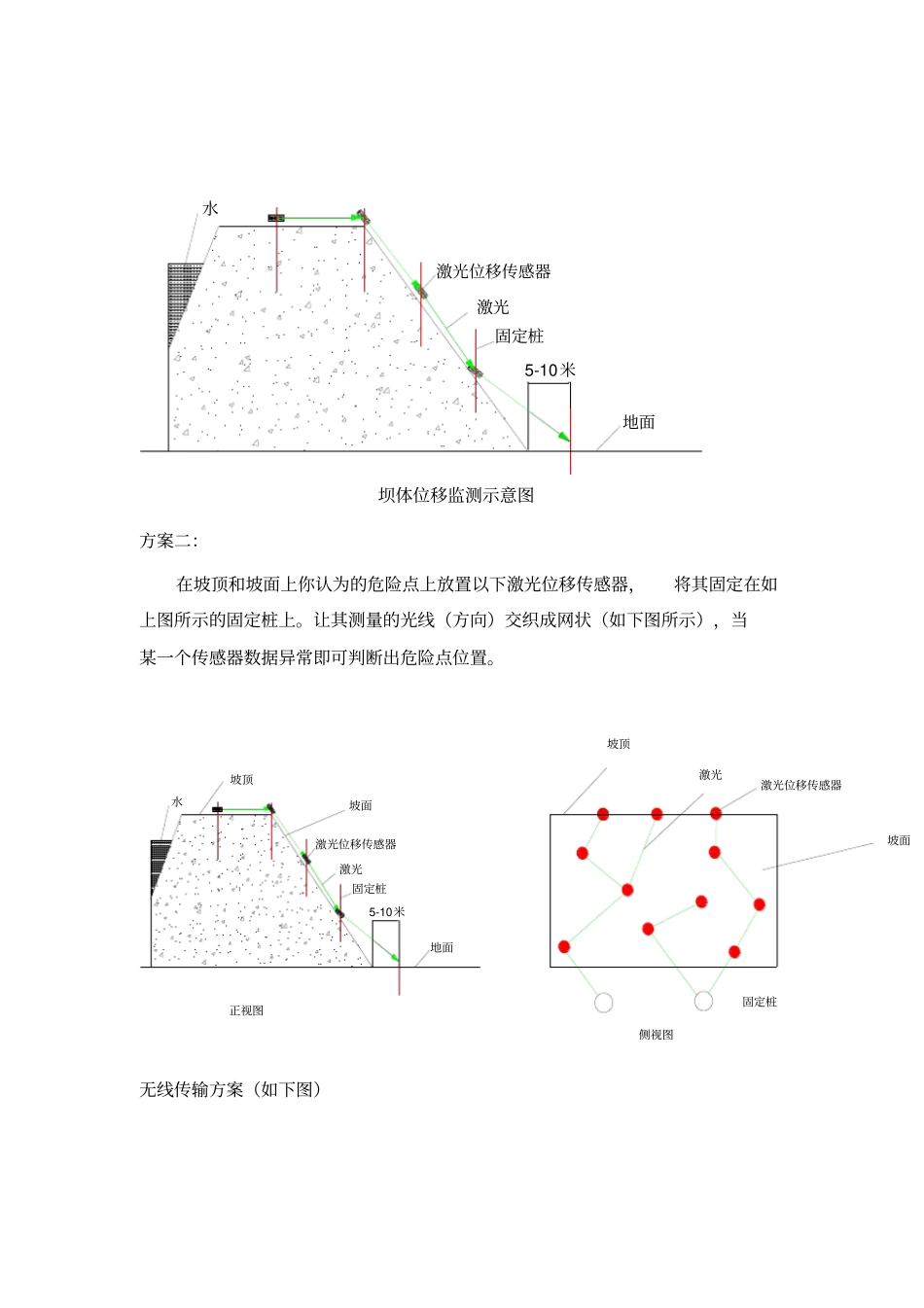

边坡、坝体静态位移监测系统（飞拓信达激光技术有限公司）一、系统方案大坝、边坡位移长期监测系统主要用于大坝、边坡、桥梁、港口等位移量的监测，可实现365*24小时的连续监测，性能稳定，精度可达1mm以上，是工程质量进行安全保障的最佳选择。该系统由激光靶标、成像测量主机、GPRS无线传输系统、太阳能充电装置和数据采集分析软件组成，该系统采用光电图像法，由成像测量主机感知激光靶标的微小位移量，并将该数据通过GPRS传输至电脑处理软件，得出用户所需要的结果。系统优点：可同时进行多点测量、灵敏度高、测量精度高；长距离、高质量信号传输，长期可靠性好；可扩展能力强、单点测量成本低、应用范围广；具有实时监控、趋势分析、有效预警功能；在野外工作系统可采用无线传输信号监测与传输。坝体位移的监测方案一：根据坝的长短至少选择2～6个监测剖面。一般在最大坝高处、地基地形地质变化较大处均应布置监测剖面，在每个剖面最上面安装一个激光位移传感器。根据坝的高矮坝在坝坡表面从上到下均匀设置4～6个滑坡监测点，在离坡脚5-10米或更远处设置一个不动点，然后在每个监测点和不动点打固定桩，深度根据坝体进行调整，在每个固定桩之间安装位移传感器。通过固定点和不动点之间的位移变化监测整个坝体的位移。地面5-10米水激光位移传感器激光固定桩坝体位移监测示意图方案二：在坡顶和坡面上你认为的危险点上放置以下激光位移传感器，将其固定在如上图所示的固定桩上。让其测量的光线（方向）交织成网状（如下图所示），当某一个传感器数据异常即可判断出危险点位置。侧视图正视图坡面坡顶坡顶固定桩激光激光位移传感器固定桩激光激光位移传感器水5-10米地面坡面无线传输方案（如下图）系统方案示意图红线表示无线数据交换无线数据交换无线数据交换控制中心（机）无线模块无线模块无线模块无线模块无线模块最多30个传感器左右传感器5传感器4传感器3传感器2传感器1数据交换数据交换数据交换数据交换数据交换无线终端数据交换方案1：先把每一个传感器（或边坡监测主机）通过转换接口转成232或485口（转换口100元以内），然后通过无线收发模块（1000-1500米距离内100元左右，最远可达10公里）传输到无线GPRS终端。最后无线GPRS终端在与控制中心交换数据，实现控制。在控制中心（pc机）可以控制无线GPRS终端和传感器开关机。方案2：可将传感器（或边坡监测主机）通过RS485输出，接入矿内现有的广播传输系统，将信号传输至控制中心，实现对传感器（或边坡监测主机）的控制。二、系统组成（1）产品名称:GPRS终端（GPRS数据收发终端）（后附详细资料）产品描述:发送的数据和接收的数据完全一样，你不必关心中间环节。GPRS终端是一款使用GPRS进行无线数据传输的模块产品，支持PPP、TCP、UDP等众多复杂网络协议和SOCKET插口标准，为用户提供全透明的数据传输模式，同时支持点对点、点对多点、模块间、模块与监控中心间等多种不同的通讯模式，用户不用关心复杂的底层网络协议，通过全透明的串行口，就可以进行远程无线数据收发，让你的设备随时随地的接入TERNET。支持TCP和UDP两种报文格式，用户可以任意选择。该产品广泛应用在远程电力监控、远程数据采集/传输、水污染监控、油田监控、GPS车载终端、森林防火、气象数据采集、远程抄表、野外无人职守、无法布线等领域。解决这些领域的通讯难题。具体应用特点：★终端根据设置好的工作参数，无需其它任何设备，上电自动拨号上网，自动连接服务器。★支持全透明收发模式和半透明（协议通讯）模式，用户可以根据自己的应用情况选择使用。★终端模块体积超小，不到一张明片体积的2/3。同类产品体积最小，特别适合嵌入式系统集成。★采用推拉式sim卡座，连接可靠。★高度集成的GPRS、TCP/IP技术，内置工业级GPRS引擎和嵌入式CPU完成复杂的网络协议，支持PPP、TCP、UDP、DNS等协议，为用户数据提供透明的传输通道。★性能稳定，保证野外恶劣环境条件下长期可靠工作，内置看门狗，决不死机。★用户可设置心跳间隔、保持设备长期在线。★由于信号不好、中心关闭等引起的断线，终端保证在条件恢复后自动重连(TCP协议)。★支持中心为固定IP...
