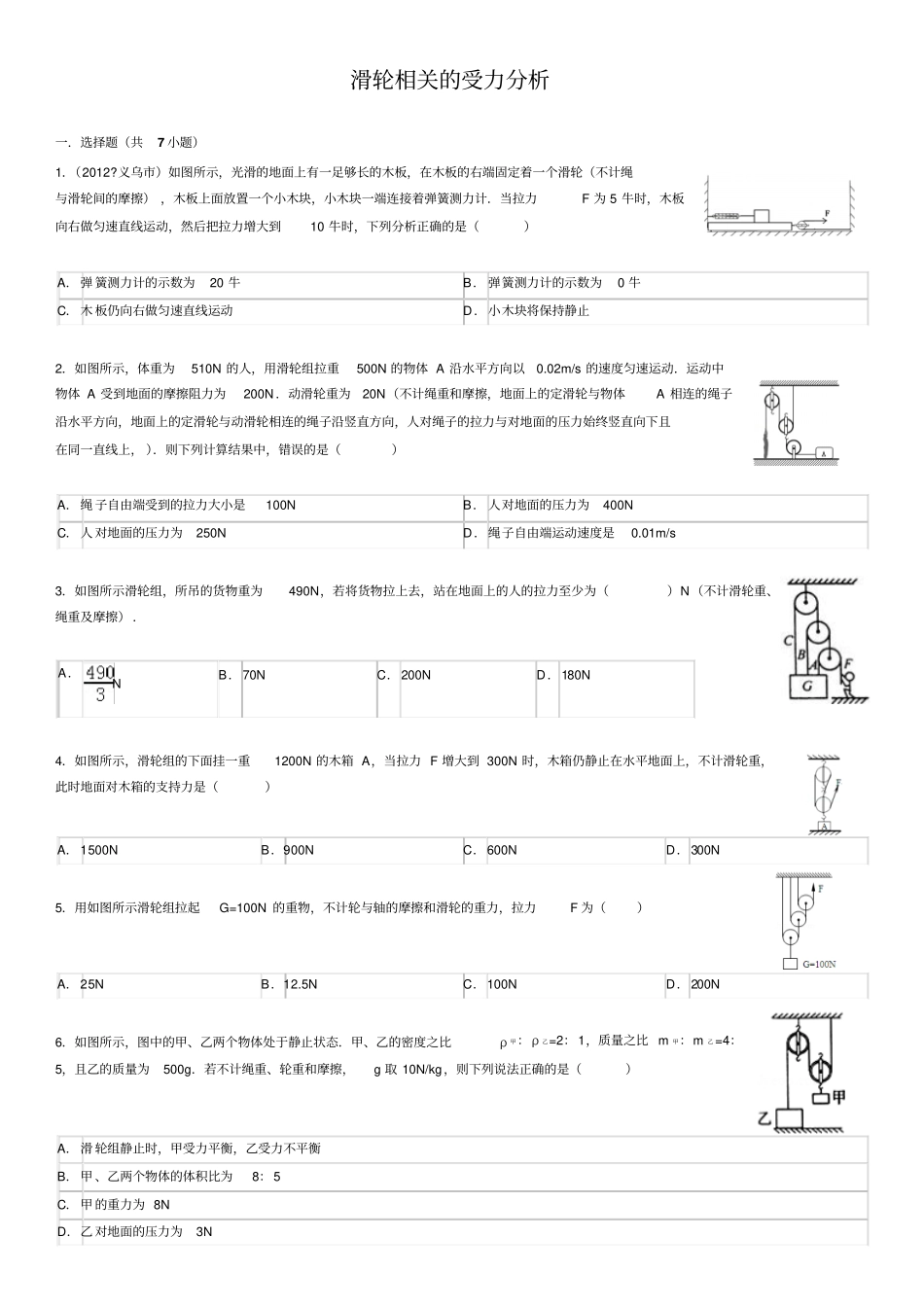

滑轮相关的受力分析一．选择题（共7小题）1．（2012?义乌市）如图所示，光滑的地面上有一足够长的木板，在木板的右端固定着一个滑轮（不计绳与滑轮间的摩擦），木板上面放置一个小木块，小木块一端连接着弹簧测力计．当拉力F为5牛时，木板向右做匀速直线运动，然后把拉力增大到10牛时，下列分析正确的是（）A．弹簧测力计的示数为20牛B．弹簧测力计的示数为0牛C．木板仍向右做匀速直线运动D．小木块将保持静止2．如图所示，体重为510N的人，用滑轮组拉重500N的物体A沿水平方向以0.02m/s的速度匀速运动．运动中物体A受到地面的摩擦阻力为200N．动滑轮重为20N（不计绳重和摩擦，地面上的定滑轮与物体A相连的绳子沿水平方向，地面上的定滑轮与动滑轮相连的绳子沿竖直方向，人对绳子的拉力与对地面的压力始终竖直向下且在同一直线上，）．则下列计算结果中，错误的是（）A．绳子自由端受到的拉力大小是100NB．人对地面的压力为400NC．人对地面的压力为250ND．绳子自由端运动速度是0.01m/s3．如图所示滑轮组，所吊的货物重为490N，若将货物拉上去，站在地面上的人的拉力至少为（）N（不计滑轮重、绳重及摩擦）．A．NB．70NC．200ND．180N4．如图所示，滑轮组的下面挂一重1200N的木箱A，当拉力F增大到300N时，木箱仍静止在水平地面上，不计滑轮重，此时地面对木箱的支持力是（）A．1500NB．900NC．600ND．300N5．用如图所示滑轮组拉起G=100N的重物，不计轮与轴的摩擦和滑轮的重力，拉力F为（）A．25NB．12.5NC．100ND．200N6．如图所示，图中的甲、乙两个物体处于静止状态．甲、乙的密度之比ρ甲：ρ乙=2：1，质量之比m甲：m乙=4：5，且乙的质量为500g．若不计绳重、轮重和摩擦，g取10N/kg，则下列说法正确的是（）A．滑轮组静止时，甲受力平衡，乙受力不平衡B．甲、乙两个物体的体积比为8：5C．甲的重力为8ND．乙对地面的压力为3N7．如图所示，物体A重80N，物体B重72N，物体A在物体B的作用下向右做匀速直线运动．如果在物体A上加一个水平向左的力，拉动物体A，使物体B以0.1m/s的速度匀速上升，则此时拉力F及3s内拉力F所做的功W分别是（已知动滑轮重18N，绳重以及绳与滑轮之间的摩擦不计）（）A．F=90N；W=27JB．F=60N；W=54JC．F=30N；W=27JD．F=60N；W=18J二．填空题（共9小题）8．如图所示，长木板B放在粗糙水平面上，物块A放在长木板B上，细绳拴在A上，跨过定滑轮后又拴在B上．已知A的质量为2kg，B的质量为1kg．A、B之间的摩擦力为A重的0.2倍，现在B上施加一个大小为F=17N的水平拉力，恰好能使B向右匀速运动．由此可知长木板B的上表面受到的摩擦力大小为_________N，方向水平向_________，下表面受到的摩擦力大小为_________N．9．如图所示装置中，长木板甲重20N，物体乙重10N．甲、乙之间用一根轻绳通过定滑轮相连，当水平方向的拉力F的大小为6N时，长木板甲恰能在光滑的水平桌面上以v甲=2m/s，向左做匀速直线运动．不计滑轮处摩擦，绳子拉物体乙的功率是_________W．10．如图所示，重为500N的某人站在重为350N的木板上，木板成水平状态，整个装置在空中保持静止，每个滑轮自重为50N，不计摩擦和绳重，则人对木板的压力大小为_________N．11．如图所示，质量为m=60kg的人站在轻质木板的O点上，木板可以绕B端上下转动，OA=2OB．要使木板静止于水平位置，人拉轻绳的力为_________N，人对木板AB的压力为_________N（摩擦阻力不计）．12．（2009?北京）如图是小明用滑轮组提升水中物体A的示意图．当物体A完全在水面下被匀速提升的过程中，物体A所受浮力为80N，小明对绳子竖直向下的拉力为F1，水平地面对小明的支持力为N1．当物体A有的体积露出水面且静止时，小明对绳子竖直向下的拉力为F2，水平地面对小明的支持力为N2．已知动滑轮所受重力为120N，小明所受重力为600N，N1：N2=13：12．不计绳重、滑轮与轴的摩擦以及水的阻力，则物体A所受重力为_________N．13．如图所示，物体甲重12牛．乙重10牛，不计滑轮重时，则A点受到的力是_________牛，B点受到的力是_________牛，物体甲对地面的压力是_________牛．14．如图所示，OB：OA=1：2，物体甲重30N，动滑轮重9N，杠杆重、绳重、绳和滑轮...
